Korkuluk Çelik 15KW 3 Silindir Sac Bükme Makinesi

Korkuluk Çelik 15KW 3 Silindir Sac Bükme Makinesi
Guardrail Steel 15KW 3 Roller Plate Bending Machine
Korkuluk Çelik 15KW 3 Silindir Sac Bükme Makinesi Korkuluk Çelik 15KW 3 Silindir Sac Bükme Makinesi Korkuluk Çelik 15KW 3 Silindir Sac Bükme Makinesi Korkuluk Çelik 15KW 3 Silindir Sac Bükme Makinesi

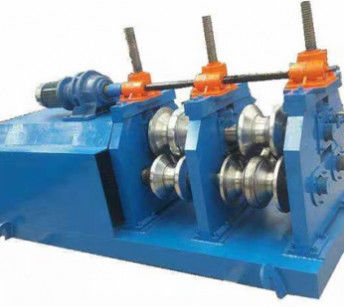

Büyük resim :  Korkuluk Çelik 15KW 3 Silindir Sac Bükme Makinesi

Ürün ayrıntıları:
Menşe yeri: Wuxi, Çin
Marka adı: CMC
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Takım
Fiyat: Negotiate
Ambalaj bilgileri: Çıplak

Korkuluk Çelik 15KW 3 Silindir Sac Bükme Makinesi

Açıklama
Vurgulamak:

Korkuluk plaka bükme makinesi

,

15KW Plaka Bükme Makinesi





Korkuluk plakası bükme makinesi



Ekipman çerçevesi A3 çelik levha ile işlenir, yaşlanma tedavisinden sonra 3 silindirli yapı, 1 üst ve 2 alt, alt silindir sabit bir yapı benimser, üst silindir kaydırıcı hareket ayarını benimser ve 3 set türbin kutusu sürücüsü tahrik edilir Üst ve alt ayarı yapmak için motor tarafından Türbin kutusu, 3 set kutunun senkronizasyonunu sağlamak için bir bağlantı çubuğu ile bağlanır ve 3 bağımsız duvar plakası, tüm makinenin paralelliğini sağlamak için bir şaft ile bağlanır.Makara milinin çapı 110 mm'dir.Sol ve sağda, biri iç ark ve diğeri dış ark için iki set kalıp ve bir dizi 15KW ana motor vardır.Sol ve sağ alt şaftları dişlilerden geçiren bir ZQ500 redüktör tarafından tahrik edilir. Dişli modülü, her sol ve sağ için bir tane olmak üzere 10m'dir. Ürün, çalışma konsolu aracılığıyla işlenir.

a.Kalınlık: 2.5--4mm (± 0.2mm), Genişlik: 750mm ± 5mm,
Verim mukavemeti 235Mpa, yan bükülme 10mm'den az (5mm'de taban),
Bobin İç çapı: φ508 ~ φ600mm;Bobin İç çapı: ≤φ1800mm,
Bobin ağırlığı: ≤10T





Temel makine parametreleri

  1. Hammaddelerin mekanik özellikleri ve özellikleri
  2. Malzeme: Q345B galvanizli sac
  3. Kalınlık: 2.5 ~ 3.0mm
  4. Genişlik: 450-476mm
  5. Ağırlık: 65kg
  6. Ürünlerin özellikleri
  7. Ürün: ürün çizim tarafından
  8. Ürün genişliği: 310mm ± 5mm
  9. Ürün yüksekliği: 81mm ± 5mm
  10. Ürün Özellikleri
  11. Şekillendirme yöntemi: Soğuk rulo şekillendirme
  12. Üretim hızı: ≤10m / dak
  13. Besleme yönü: sol besleme
  14. Ana voltaj: 380V, 50Hz
  15. Birim toplam güç: yaklaşık 20.7KW
  16. Tahrik mili yatağı: 6026
  17. Turbo kaldırma: SWL10-3 / 23-FU3
  18. Ana tahrik motoru: YVP180M-4-15
  19. Redüktör: ZQ500-48.57
  20. Duvar kaplaması malzemesi: A3
  21. Mil malzemesi: 40
  22. Kalıp malzemesi: Gcr15

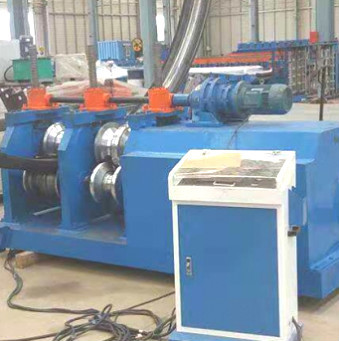

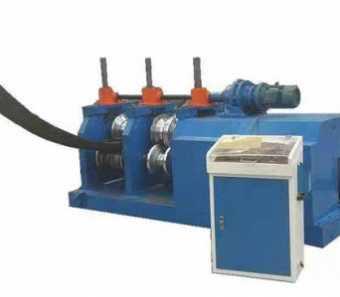

II, Ekipman yapısına genel bakış



Ekipman çerçevesi A3 çelik levha ile işlenir, yaşlanma tedavisinden sonra 3 silindirli yapı, 1 üst ve 2 alt, alt silindir sabit bir yapı benimser, üst silindir kaydırıcı hareket ayarını benimser ve 3 set türbin kutusu sürücüsü tahrik edilir Üst ve alt ayarı yapmak için motor tarafından Türbin kutusu, 3 set kutunun senkronizasyonunu sağlamak için bir bağlantı çubuğu ile bağlanır ve 3 bağımsız duvar plakası, tüm makinenin paralelliğini sağlamak için bir şaft ile bağlanır.Makara milinin çapı 110 mm'dir.Sol ve sağda, biri iç ark ve diğeri dış ark için iki set kalıp ve bir dizi 15KW ana motor vardır.Sol ve sağ alt şaftları dişlilerden geçiren bir ZQ500 redüktör tarafından tahrik edilir. Dişli modülü, her sol ve sağ için bir tane olmak üzere 10m'dir. Ürün, çalışma konsolu aracılığıyla işlenir.







III, Ekipman konfigürasyonu kontrol listesi



Hayır



Bölüm adı



miktar

1



Kalıp şekillendirme



Her iki tarafta bir kalıp seti

2



15KW tahrik motoru



1set

3



Kalıp mili oluşturma



3Sets

4



Turbo kaldırma



3Sets

5



Kaldırma tahrik motoru



1set

6



ZQ500 redüktör



1set

7



Elektrik konsolu



1set

8



Ekipman ankraj cıvatası



1set
