Ürün ayrıntıları:
|
İsim: | Boy kesme makinesi | Boy: | 6X1600 |
---|---|---|---|
Özellik: | Ekonomik | Başvuru: | Sokak Işık Direği |
KAPASİTE: | 2-6mm kalınlık 12000mm uzunluk 800-1600mm genişlik | Güç: | Hidrolik |
Vurgulamak: | 6mm Boy Kesme Makinası,1600mm Boy Kesme Makinası,Ekonomik çelik bobin boy kesme hattı |

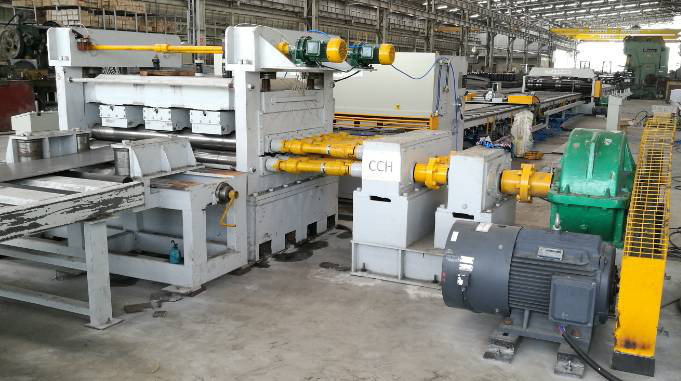

6 X 1600 Ekonomik Boy Kesme Makinası Çelik Rulo Kesme Makinası
Teknik parametre:
1. Malzemenin kalınlığı: Q235A sıcak haddelenmiş yumuşak çelik için 2mm-6.0mm
2. Malzemenin genişliği: 800-1600mm
3. Çelik bobin ağırlığı: Maksimum 15 ton
4. Çelik bobinin iç çapı:Φ500mm-Φ750mm
5. Tesviye hızı: 5- 15m/dak
6. Tesviye silindiri sayısı: 13
7. Tesviye silindirleri çapı: 130mm
8. Ölçek için uzunluk aralığı: Gereksinimlere göre 2000~12000mm.
10. Kesme boyu toleransı :±15mm (8m uzunluğundaki plakanın tabanı)
11. Ana tesviye motor gücü: 37kw (toplam yaklaşık 57KW)
12. makine için genişlik alanı: yaklaşık 7000mm
Hızlı Detay:
İsim | diğer adı | Marka adı | CMC |
Işık direği için boy kesme hattı |
açıcı, Çelik bobin kesme makinası, dilme, Işık direği için kesme makinesi; |
Özellik | Hattımız geleneksel boy kesme ile farklıdır, bir tarafı küçük ve bir tarafı daha büyük genişlikte merdiven şeklinde sac alabilirsiniz. |
kesme kapasitesi |
2-6 mm kalınlığında 12000mm uzunluk 800-1600mm genişlik |
Kullanım Endüstriyel | Sokak aydınlatma direği endüstriyel |
Başvuru:
Bir tarafı küçük genişlik, bir tarafı büyük genişlik ÇELİK TABAKA elde etmek için hafif direk malzemesinin açılması, tesviye edilmesi, kesilmesi, sıyırmalı kenar dilme ve konik dilme işlemi içindir.
Özellikler
1. Çelik bobin yükleme arabası:
YUKARI ve AŞAĞI: Hidrolik
Yatay hareketli: motorlu
Max.yükleme ağırlığı: 15Ton
2. Hidrolik çift kafalı şemsiye tipi açıcı:
Dahil: Motorlu ödeme, Motor, redüktör,
Zincir sistemi döndürmek için vardiyayı alır.Dönüş yönü saat yönünde ve saat yönünün tersine olabilir.
Aç ve kapat: Hidrolik
Max.yükleme ağırlığı: 15Ton
3. Tesviye ünitesi: (iki tip tip),
İki katmanlı silindirler düzleştirici,
2 besleme silindiri, 11 tesviye silindiri dahil 13 silindir
Tesviye silindiri malzemesi: 42Cr.çap: 130mm, eğer söndürülürse
İki katman Tesviye silindirleri, yukarı ve aşağı katmanı ayarlamak için motor tahrikli sonsuz vida..
Şanzıman sistemi hız ayarlı motor, redüktör vb. içerir.
Besleme silindirlerinin yukarı/aşağı hareketi hidroliktir.
Ünite kılavuz sistemlidir
uzunluk ölçümü
Silindire uzunluk sayma enkoderi takılıdır
4, Kesme (Müşteri tarafından hazırlanan manuel plazma kesici)
5. Çift kenar dilme ünitesi.
Işık direği için tam genişliği elde etmek için sıcak haddelenmiş çelik levhanın kazıma kenarını kesmek içindir.
Çelik sacı kesmek için haddeleme kesme prensibine dayanmaktadır.Dilme ünitesinin ön kısmında dolly bulunmaktadır.Düz kesimi kontrol etmek içindir.Farklı boyutta ışık direği levhasından farklı genişlik elde etmek için dilme bıçağının konumunu değiştirerek.
Dahil olmak üzere :
Raylı destek masası
Sıkma sacı dolly, tek parça
Motorlu ve dişli kutulu çift bıçaklı kenar dilme ünitesi.
6. Konik dilme ünitesi
Konik dilme makinesi, çelik sacı kesmek için haddeleme kesme prensibine dayanmaktadır.Dilme ünitesinin ön kısmında dolly bulunmaktadır.Konik kesme derecesini kontrol etmek içindir.Konik dilme oranını kontrol etmek için durdurucunun dolly üzerindeki konumunu değiştirerek.
Dahil olmak üzere :
Raylı destek masası
Sıkma sacı dolly, tek parça
Motorlu ve dişli kutulu tek kanatlı tip kenar kesme ünitesi.
7. Bitmiş konik levha için bilye tipi destek masası
8. Elektrik sistemi:
Merkezi kontrol masası.
PLC, AC sürücü inverter, ölçüm doğruluğunu ve çalışma hızını etkin bir şekilde kontrol edebilen hızlı yanıt ve iyi aktivite özelliğine sahiptir.
9. Hidrolik sistem:
Hidrolik güç 25L/dak
Dahil: hidrolik istasyon, valfler, yağ deposu, eklem, yumuşak boru, sert boru vb.
Standart boy kesme ile ekonomik kesim arasındaki fark nedir?
Standart boy kesme ile karşılaştırıldığında, ekonomik tipte 1) hidrolik yönlendirme-presleme, kürek kafası, sıkıştırma ve besleme cihazı yoktur.
Kullanıcı, sac kafasını tesviye ünitesine kaldırmak ve yönlendirmek için vinç kullanmalıdır.
2) hidrolik döner kiriş kesme makinesi: QC12Y-6X2000
Kullanıcı, sayfayı kesmek için manuel plazma kesme makinesi kullanmalıdır.
müşterilerle iletişim
A: Bu makinede bir tarafı küçük genişlikte ve bir tarafı büyük genişlikte sac nasıl kesilir?
B: İlk olarak, çift kenarlı bir dilme ünitesi var, ışık direği için tam genişliği elde etmek için sıcak haddelenmiş çelik levhanın kazıma kenarını kesmek içindir ve daha sonra çelik sacı 2 parçaya kesmek için konik dilme ünitemizi kullanabiliriz. bir tarafı küçük ve bir tarafı büyük levha ile.Dilme ünitesinin ön kısmında dolly bulunmaktadır.Konik kesme derecesini kontrol etmek içindir.Konik dilme oranını kontrol etmek için durdurucunun dolly üzerindeki konumunu değiştirerek.
A: Boy kesmek için kaç modelimiz var?
B: Üç çeşidimiz var, 6X1600-12 metre (maksimum kesme uzunluğu 12 metre), 6X1600-14 metre (maksimum 14 metre) ve 6X1600-16 metre (maksimum 16 metre)
A: kalite garanti süreniz ne kadardır?
Bir yıl.Ve makine müşteri atölyesine ulaştığında, devreye alma makinesine mühendis göndereceğiz ve eğitim vereceğiz.Ancak, müşteri teslimattan önce mühendislerinin atölyemize çalışmasına izin verebilir.
