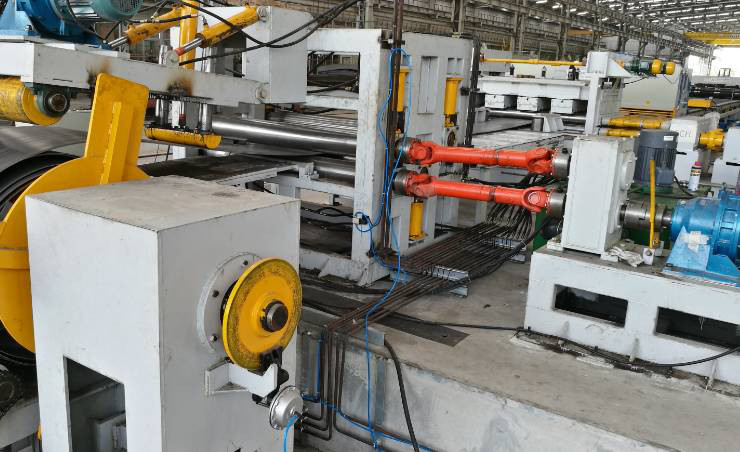

1600mm Q235A Bobin Boy Kesme Makina Hattı 15 Ton Yükleme

800 - 1600mm Q235A Sıcak Haddelenmiş Hafif Çelik Rulo Boy Kesme Makinası Hattı

Başvuru:

Bir tarafı küçük genişlik, bir tarafı büyük genişlik ÇELİK TABAKA elde etmek için hafif direk malzemesinin açılması, tesviye edilmesi, kesilmesi, sıyırmalı kenar dilme ve konik dilme işlemi içindir.

Hızlı Detay:

Teknik parametre

1. Malzemenin kalınlığı: Q235A sıcak haddelenmiş yumuşak çelik için 2mm-6.0mm

2. Malzemenin genişliği: 800-1600mm

3. Çelik bobin ağırlığı: Maksimum 20 ton

4. Çelik bobinin iç çapı:Φ500mm-Φ750mm

5. Tesviye hızı: 5- 15m/dak

6. Tesviye silindiri sayısı: 13

7. Tesviye silindirleri çapı: 160mm

8. Ölçek için uzunluk aralığı: Gereksinimlere göre 2000~12000mm.

10. Kesme boyu toleransı :±15mm (8m uzunluğundaki plakanın tabanı)

11. Ana tesviye motor gücü: 37kw (toplam yaklaşık 65KW)

12. makine için genişlik alanı: yaklaşık 7000mm

Özellikler

1. Çelik bobin yükleme arabası:

YUKARI ve AŞAĞI: Hidrolik

Yatay hareketli: motorlu

Max.yükleme ağırlığı: 15Ton

2. Hidrolik çift kafalı şemsiye tipi açıcı:

Dahil: Motorlu ödeme, Motor, redüktör,

Zincir sistemi döndürmek için vardiyayı alır.Dönüş yönü saat yönünde ve saat yönünün tersine olabilir.

Aç ve kapat: Hidrolik

Max.yükleme ağırlığı: 15Ton

3. Hidrolik kılavuz-pres, kürek başlı, sıkıştırma ve besleme cihazı:

Çelik bobinin başını besleme ünitesine almak, çelik bobinin gevşemesini önlemek için hidrolik yukarı ve pres içindir.

İki silindirin dönüşü, malzemeyi kenar dilme ünitesine besler.Yukarı ve aşağı silindir: hidrolik

4. Orta haddeleme yolu çalışma masası: 4M

5. Tesviye ünitesi:(iki tip tip),

Dahil: hız ayarlı motor, redüktör, şanzıman.

Tesviye silindiri, 40Cr ısıl işlemlerle ilgilenir.HRC48

Yukarı ve aşağı silindir toplam 13. (1 çift kıstırma silindiri dahil)

Yukarı silindir tabanının yukarı ve aşağı hareketi, motor tarafından sonsuz sistem aracılığıyla tahrik edilir.

Uzunluk ölçüm birimi ile:

Döndürülen kodlayıcı, uzunluk sinyalini kontrol sistemine gönderir ve belirli uzunluğu kontrol eder.

Not : Seçenek : Bireysel yönlendirme ünitesine sahip dört sıralı tip tesviye ünitesi.

6. Kesme makinesi:

Dahil: Hidrolik döner kiriş makası Q12Y-6*2000.

7. Çift kenar dilme ünitesi.

Işık direği için tam genişliği elde etmek için sıcak haddelenmiş çelik levhanın kazıma kenarını kesmek içindir.

Çelik sacı kesmek için haddeleme kesme prensibine dayanmaktadır.Dilme ünitesinin ön kısmında dolly bulunmaktadır.Düz kesimi kontrol etmek içindir.Farklı boyutta ışık direği levhasından farklı genişlik elde etmek için dilme bıçağının konumunu değiştirerek.

Dahil olmak üzere :

Raylı destek masası

Sıkma sacı dolly, tek parça

Motorlu ve dişli kutulu çift bıçaklı kenar dilme ünitesi.

8. Konik dilme ünitesi

Konik dilme makinesi, çelik sacı kesmek için haddeleme kesme prensibine dayanmaktadır.Dilme ünitesinin ön kısmında dolly bulunmaktadır.Konik kesme derecesini kontrol etmek içindir.Konik dilme oranını kontrol etmek için durdurucunun dolly üzerindeki konumunu değiştirerek.

Dahil olmak üzere :

Raylı destek masası

Sıkma sacı dolly, tek parça

Motorlu ve dişli kutulu tek kanatlı tip kenar kesme ünitesi.

9. Bitmiş konik levha için bilye tipi destek masası

10. Elektrik sistemi:

Merkezi kontrol masası.

PLC, AC sürücü inverter, ölçüm doğruluğunu ve çalışma hızını etkin bir şekilde kontrol edebilen hızlı yanıt ve iyi aktivite özelliğine sahiptir.

11. Hidrolik sistem:

Hidrolik güç 25L/dak

Dahil: hidrolik istasyon, valfler, yağ deposu, eklem, yumuşak boru, sert boru vb.

Boy kesmemiz ve diğerleri arasındaki fark nedir?

Geleneksel boy kesme, çelik bobini saclar halinde keser.Ama bizimki ışık direği için özel olarak tasarlanmıştır, çelik bobini levhalar halinde kesebilir, ancak aynı zamanda levhayı bir tarafı küçük genişlikte, bir tarafı büyük genişlikte, merdiven şekline benzer şekilde kesebilir.

müşterilerle iletişim

A: Bu makinede bir tarafı küçük genişlikte ve bir tarafı büyük genişlikte sac nasıl kesilir?

B: İlk olarak, çift kenarlı bir dilme ünitesi var, ışık direği için tam genişliği elde etmek için sıcak haddelenmiş çelik levhanın kazıma kenarını kesmek içindir ve daha sonra çelik sacı 2 parçaya kesmek için konik dilme ünitemizi kullanabiliriz. bir tarafı küçük ve bir tarafı büyük levha ile.Dilme ünitesinin ön kısmında dolly bulunmaktadır.Konik kesme derecesini kontrol etmek içindir.Konik dilme oranını kontrol etmek için durdurucunun dolly üzerindeki konumunu değiştirerek.

A: Boy kesmek için kaç modelimiz var?

B: Üç çeşidimiz var, 6X1600-12 metre (maksimum kesme uzunluğu 12 metre), 6X1600-14 metre (maksimum 14 metre) ve 6X1600-16 metre (maksimum 16 metre)

A: kalite garanti süreniz ne kadardır?

Bir yıl.Ve makine müşteri atölyesine ulaştığında, devreye alma makinesine mühendis göndereceğiz ve eğitim vereceğiz.Ancak, müşteri teslimattan önce mühendislerinin atölyemize çalışmasına izin verebilir.
