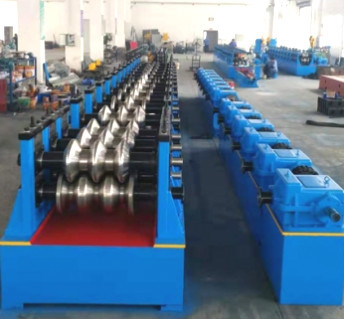

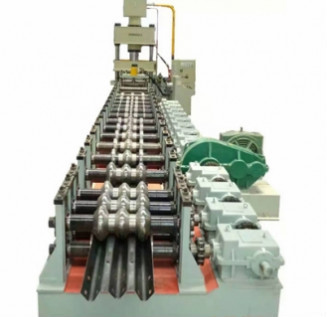

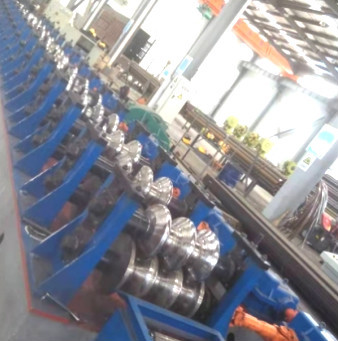

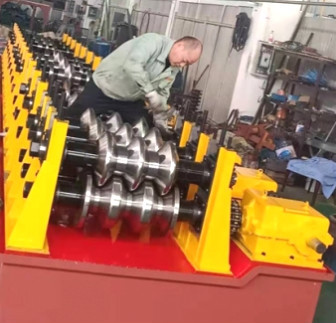

İki Dalga Ve Üç Dalga Otoyol Korkuluk Rulo Şekillendirme Makinesi

İki Dalga ve Üç Dalga Otoyol Korkuluk Rulo Şekillendirme Makinesi

Temel makine parametreleri

1. Hammaddelerin mekanik özellikleri ve özellikleri

Malzeme: Q345B galvanizli sac

Kalınlığı: 2.5~3.0mm

Genişlik: 450-476mm

Ağırlık: 65kg

Ürünlerin özellikleri

Ürün: ürün çizim tarafından

Ürün genişliği: 310mm ± 5mm

Ürün yüksekliği: 81mm ± 5mm

Ürün özellikler

Şekillendirme yöntemi: Soğuk rulo şekillendirme

Üretim hızı: ≤10m / dak

Besleme yönü: sol besleme

Ana voltaj: 380V, 50Hz

Birim toplam güç: yaklaşık 20.7KW

Tahrik mili yatağı: 6026

Turbo kaldırma: SWL10-3 / 23-FU3

Ana tahrik motoru: YVP180M-4-15

Redüktör: ZQ500-48.57

Duvar kaplaması malzemesi: A3

Mil malzemesi: 40

Kalıp malzemesi: Gcr15

II, Ekipman yapısına genel bakış

Ekipman çerçevesi A3 çelik levha ile işlenir, yaşlanma tedavisinden sonra 3 silindirli yapı, 1 üst ve 2 alt, alt silindir sabit bir yapı benimser, üst silindir kaydırıcı hareket ayarını benimser ve 3 set türbin kutusu sürücüsü tahrik edilir Üst ve alt ayarı yapmak için motor tarafından Türbin kutusu, 3 set kutunun senkronizasyonunu sağlamak için bir bağlantı çubuğu ile bağlanır ve 3 bağımsız duvar plakası, tüm makinenin paralelliğini sağlamak için bir şaft ile bağlanır.Makara milinin çapı 110 mm'dir.Sol ve sağda, biri iç ark ve diğeri dış ark için iki set kalıp ve bir dizi 15KW ana motor vardır.Sol ve sağ alt şaftları dişlilerden geçiren bir ZQ500 redüktör tarafından tahrik edilir. Dişli modülü, her sol ve sağ için bir tane olmak üzere 10m'dir. Ürün, çalışma konsolu aracılığıyla işlenir.

IIIEkipman konfigürasyonu kontrol listesi
