Işık direği için Boy Kesme Hattı

Işık direği için Boy Kesme Hattı

    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
    • Cut To Length Line  for light pole
  • Cut To Length Line  for light pole

    Ürün ayrıntıları:

    Menşe yeri: Wuxi, Çin
    Marka adı: CMC
    Model numarası: CTLA8X800

    Ödeme & teslimat koşulları:

    Min sipariş miktarı: 1 Set
    Fiyat: according to the machine requirement
    Ambalaj bilgileri: Konteyner nakliye için uygun
    Teslim süresi: Makine requirment göre
    Ödeme koşulları: Ex işleri / FOB SHANGHAI / CIF
    Yetenek temini: Göre gereksinimi
    Satış sonrası servis: Montaj, devreye alma ve eğitim vermek için müşteri atölyesine mühendis göndeririz
    İletişim
    Detaylı ürün tanımı
    Vurgulamak:

    steel coil slitting machine

    ,

    metal slitting machine

    Işık direği için uzunluk hattına kesin , model: CTLA 8x18 00

    (Tam Otomatik tip, 4 lay tesviye)

    Tescilli özellikleri:

    Tamamen otomatik bir tip, eğer direk için uygun genişliğe sahipse, uzunluk CNC kontrollü, otomasyonlu konik kaplama, Konik plaka boşaltma ve otomatik istifleme sistemi.

    İki bıçak tipi çift kazıma kenarı dilme ünitesi ve konik dilme ünitesi ile.

    ( Not: 6 mm'den küçük plakalar için otomatik istifleme sistemi, hafif direk plaka )

    Uygulama:

    Hafif kutuplu malzemelerin açılmasında, açılmasında, kesilmesinde, kesilmesinde, kazıma kenarlarında dilimlemede ve konik dilme işlemlerinde, bir tarafı küçük genişliği, bir tarafı büyük genişliği çelik levha elde etmektir.

    Teknik Parametre ve Oluşturulan Cihazlar

    Teknik parametre

    • Malzemenin kalınlığı : Q235A için 3 mm-8 mm (Q345 = 6 mm,) sıcak haddelenmiş yumuşak çelik, (ST52 = 6 mm)
    • Malzemenin genişliği : 800-1 8 0 0mm
    • Çelik bobin ağırlığı : Maksimum 30 ton
    • Çelik bobin iç çapı : Φ50 8 mm-Φ7 6 0mm
    • Tesviye hızı : 5- 15 m / dak
    • Tesviye silindirlerinin sayısı: 1 3
    • Tesviye silindirleri çapı: 1 44mm
    • Tesviye silindiri mesafesi: 1 5 0mm
    • Tesviye silindiri malzemesi: GCr15
    • Tesviye silindiri sertliği: HRC55 -58
    • Destekleyici makaralı cihaz: 3 adet
    • Destekleyici rulo çapı: 15 0 mm
    • Ölçek için uzunluk aralığı : İhtiyaca göre 2000 12 000mm
    • Kesme uzunluğu toleransı : ± 15mm (8m uzunluktaki plaka üzerinde taban)
    • Ana tesviye motor gücü: 4 5 kw, 960 RPM
    • Kesme makinesi kapasitesi: 8 mm x 2 5 00 mm
    • Kesme makinesi dönme açısı: Max. 1.5 derece.
    • çift kenar ve konik Dilme hızı    1 5 m / dak.
    • 1 1 kw dilme için ana motorun gücü
    • Dolly hareket hızı: 15 m / dak, ayarlanabilir
    • S yalama bıçağı malzemesi: H13k
    • Dilme çapı: 31 0mm
    • konik dilme Kıstırma silindiri çapı : 31 0mm
    • Maks. çift ​​dilme biriminin iç genişliği : 1800 mm
    • Maks. Konik dilme biriminin iç genişliği : 2400 mm
    • Makine için genişlik alanı : yaklaşık 7000mm

    Cihazın detay

    1. Çelik bobin dolly araba yükleme

    YUKARI ve aşağı: Hidrolik

    Yatay hareket: motorlu

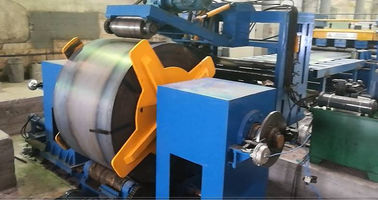

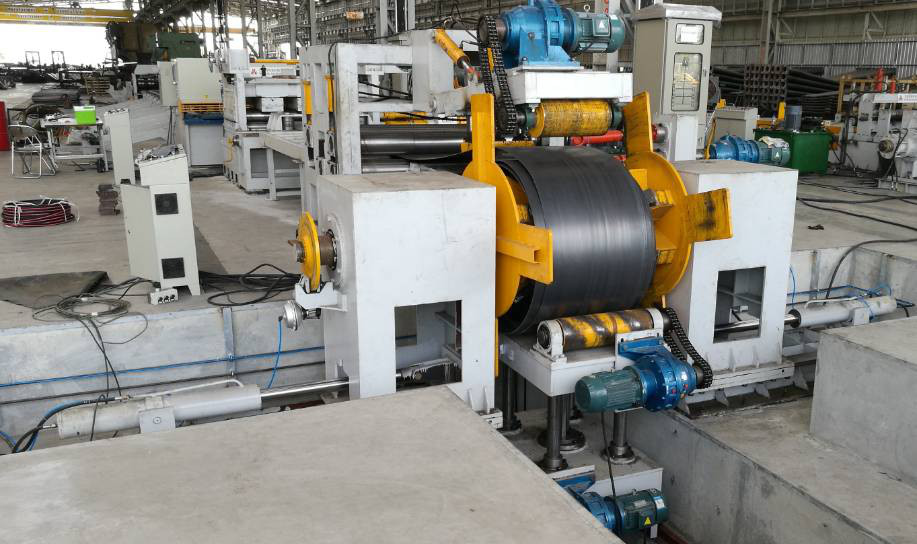

    2. Hidrolik çift kafa şemsiye tipi açıcı :

    Dahil : sol ve sağ ünite,

    milin dönme gerginliğini veren fren ile .

    Aç ve kapat: Hidrolik

    3. Hidrolik presleme ve rehberlik, hidrolik kürek kafalı cihaz, çimdik cihazı

    Çerçeve, hidrolik presleme ve kılavuzlama cihazı, hidrolik kürek kafa cihazı, sıkıştırma silindiri ve motor sürücü sistemi vb.

    • Hidrolik presleme ve kılavuzlama cihazı:

    Bu, hidrolik presleme ve yönlendirme kolu, Presleme ve yönlendirme tekerleği, dişli kutusu, motor vb.

    • Hidrolik kürek kafa cihazı:

    Bu, hidrolik kürek klişesi büzülme cihazı, genişleyen plaka, hidrolik aygıt vb.

    • Hidrolik tutam cihazı

    Kızak, 2 tutam silindir, hidrolik tutam cihazı, çerçeve vb.

    • Hidrolik tutam cihazın güç kısmı

    Bu, AC motordan, dişli kutusundan, bir mil grubundan oluşur ve bağlanır, yatak standı, bir üniversal mafsal, vs.

    4 . Orta yuvarlanma yolu worktable

    5 . Rehberlik cihazı

    Lonca çerçevesi, hareketli düzlem levhası, kılavuz ayar cihazı, dikey yağsız tekerleklerden oluşur.

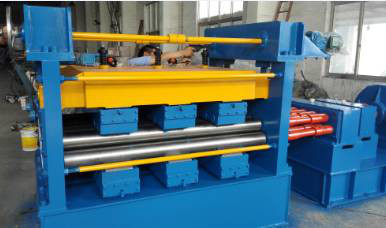

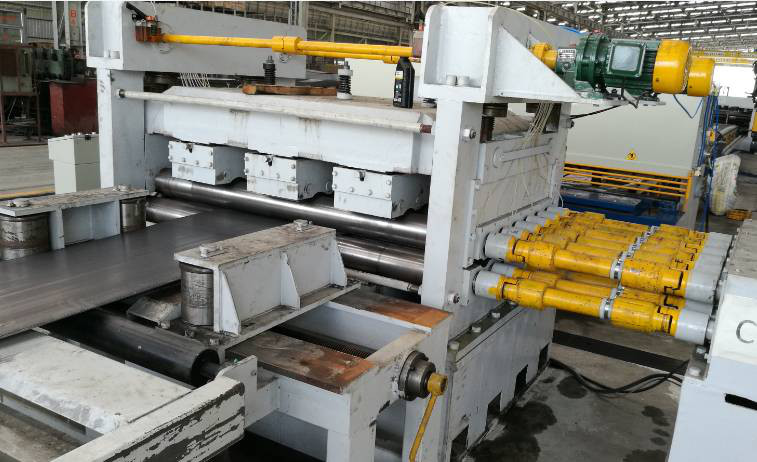

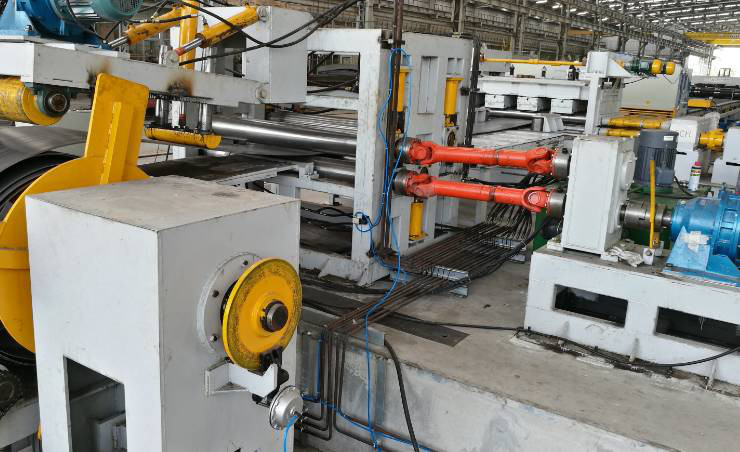

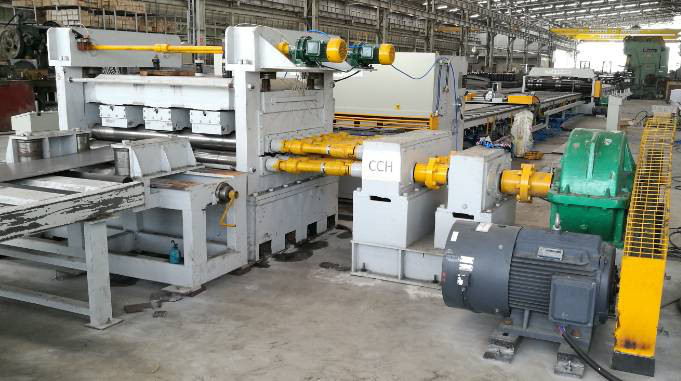

    6. Tesviye ünitesi : ( dört yatıyordu tipi)

    Bu, güç ve ana bölümlere ayrılmış olan bu hattın ana ekipmanıdır.

    Güç kısmı; güç sehpası, yavaşlatıcı, A C hız ayarlı motor, A C elektrik dolabı ( AC frekans motor sürücüsü ), kuplaj, güç dağıtım kutusu, kayış tekerleği, kayış, üniversal mafsal ve YWZ freni vb.

    Ana bölüm, 2 adet presleme ünitesi ile birlikte alt ayak, iskelet, aks altlığı altlığı, sürgülü aks standı, dengeleme silindiri, üst destek çerçevesi, yukarı-aşağı destek tekerleği standı, destek tekerleği, elektrikli kaldırma ve basma tertibatından oluşur motor, manuel yağlama pompası.

    Bu makinenin karakteristik:

    Güç dağıtma kasasını benimsemiştir, her bir düzleme silindiri evrensel çapraz bağlantıya bağlanır, yukarı ve aşağı düzleme silindiri her ikisi de etkindir, doğrusal hız tutarlılıktır, böylece merdane yüzeyi ile plaka arasındaki sürtünmeler azalacaktır, bu da tesviye verimini artırabilir.

    Dengeleme ekseninin her iki tarafında iki tane rulman yatağı vardır, sürtünmeleri azaltmak ve eksenelin serbest kalmasını önlemek için kullanılan sürtünmeyi azaltmak için kullanılan bir itme yatağı seti.

    Makineye, yukarı ve aşağı, ön ve arka tarafları ayarlayabilecek iki destek tekerleği takılmıştır. Ana silindiri desteklemek ve silindir sertliğini arttırmak ve seviye tesviye verimliliğini artırmak için kullanılır. Destek tekerleğindeki yatak, oksit cürufunun yatağa girmesini önleyebilecek şekilde yalıtılmıştır.

    Makine sonsuz dişli ve sonsuz çubuk, iki kutuplu yavaşlama ve presleme, ağır baskı gücü ayarlama büyük burulma benimsemek, kaldırma ve bastırmak için ayrı ayrı ve eşzamanlı olarak ayarlanmış ve manuel mikro-ayarlama yapabilir.

    Tesviye silindiri, orta yağ endüksiyonlu söndürme, daha derin seviyedir; bu, yağ az olduğunda yatağın yanmasını önleyebilir ve makine ömrünü uzatabilir.

    Tesviye ana makine kolayca çalışabilir merkezi yağ kaynağı benimsemektedir. Başlıca bileşenler, vatandaki stresi ortadan kaldıran ve bükülmeyi azaltan gelişmiş vibratör tarafından titreşmektedir. Motor, Eurotherm çekirdek plakası ile birlikte kaldırma ve frenleme süresini azaltan (normalinkinin üçte ikisi fren sürelerinin üçte ikisi) ve hızlı seviyeleme verimini azaltabilen, doğru akım hızıyla ayarlanabilen bir motordur.

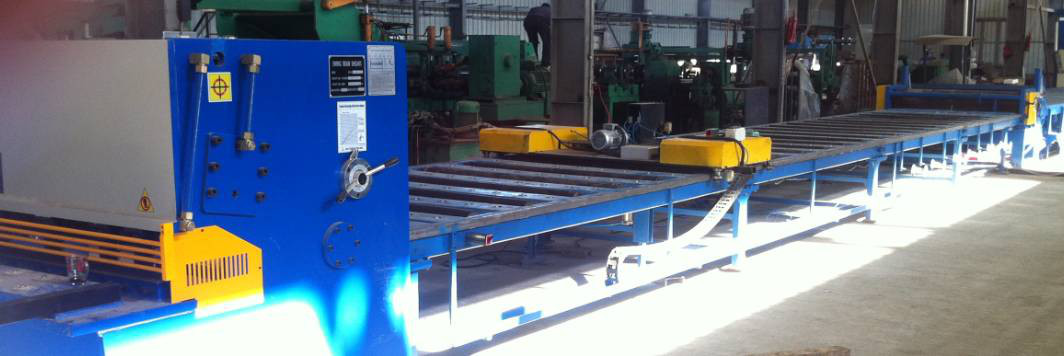

    7 . Döner tip Kesim makinası :

    İçeriği : Hidrolik döner kiriş makası Q12Y-6 * 2000.

    Makas , hafif kutup levha kesimi için uygun olacak şekilde 3 derece döndürülebilir .

    Kesme işleminden sonra, plaka paralelkenar olacak , bu şekilde malzeme israfını azaltacak ve bir sonraki ışık direği işlemi için kolay olacak

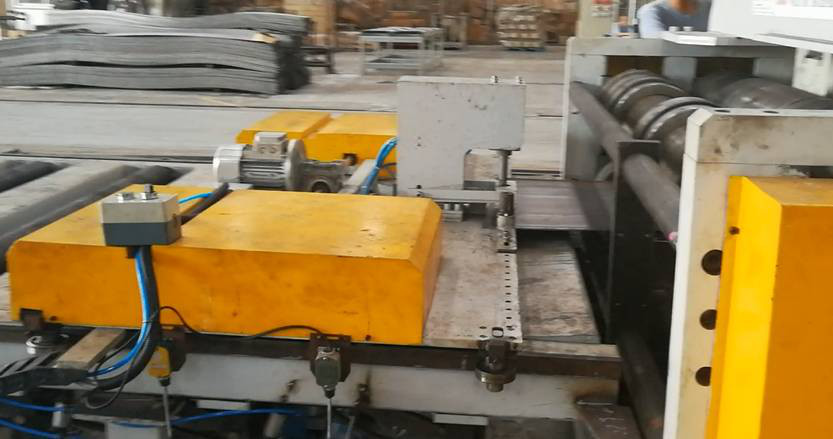

    8. Otomasyon cihazı ile destek uzunluğu masa + dolly,:

    Çift kenarlı dilimleme ünitesinin önünde bir dolly vardır . Dilme düz ve dikdörtgen plaka boyutunu kontrol etmek içindir . Dikdörtgen plaka boyutunu kontrol etmek için tıpanın dolly üzerindeki konumunu değiştirerek .

    Motorlu sürüş ile dolly, kutup plakasının uzunluğuna göre masanın üzerinde doğru konuma hareket edebilir.

    Motorlu tahrikli masa silindiri, silindir motor tarafından daldığında, plaka dilme ünitesine hareket edebilir ve plakayı elle itmeye gerek yoktur. Pnömatik kavrama ile çok rulo, motor ve zincir sistemi tarafından sürülebilir , aynı zamanda plakayı ayarlamak için plakayı elle hareket ettirebilir .

    Hem dolly hem de ön kenar dilimleme ünitesinde, dikdörtgen plakanın doğru boyutunu almak için basma plakasının durması için pnömatik bir aygıt vardır.

    9. Plaka yükselme cihazı.

    Cihazında iki pnömatik silindir bulunur ve plaka uzunluğuna göre farklı bir yere taşınabilir.

    Plaka dilme ünitesinin önüne ulaştığında, plaka durdurulur, bu cihaz plakayı yükseltir, böylece dolly plakayı kenetleyebilir ve hareket ettirebilir.

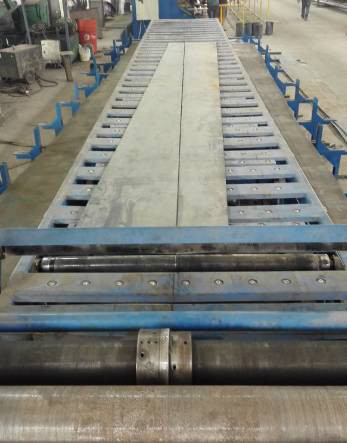

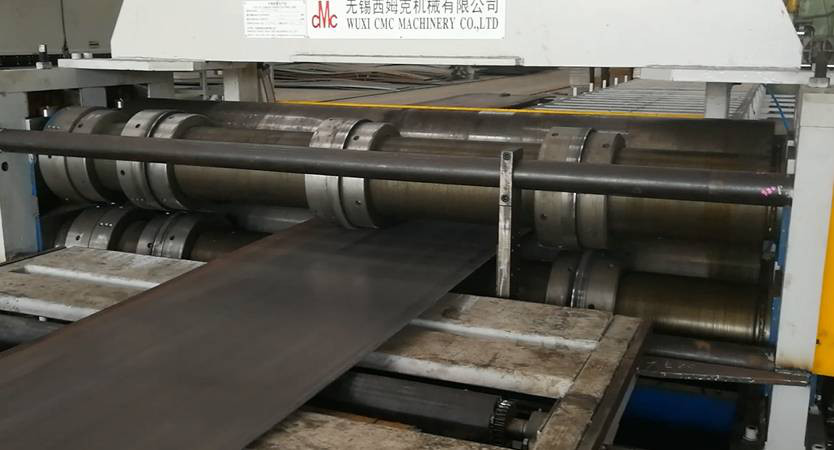

    • Çift kenar dilme ünitesi.

    Çift kenarlı dilimleme makinesi, çelik sacın kesilmesi için yuvarlanma kesme prensibine dayanmaktadır.

    Işık direği için tam genişlik elde etmek için sıcak haddelenmiş çelik levhanın kazıma kenarını kesmek içindir.

    Dahil: iki çift sıkıştırma silindirleri, Motor, dişli kutusu, dört bıçak

    2 çift dilme bıçağına sahip iki vidalı tip merdane, yukarı ve aşağı.

    Vida tipi makaralar, kesme bıçağının herhangi bir boyuttaki plakayı kesmek için herhangi bir pozisyona ayarlanması için kolaydır.

    11. Automation cihazı ile destek uzunluğu masa + dolly,:

    Dilme biriminin önünde bir dolly vardır. Konik kesme derecesini kontrol etmek içindir. Konik dilme oranını kontrol etmek için tıpa dolly üzerindeki konumunu değiştirerek.

    Motorlu sürüş ile dolly, kutup plakasının uzunluğuna göre masanın üzerinde doğru konuma hareket edebilir. Doğru plakayı hareket ettirmek için plakayı kelepçeleyin.

    Motorlu tahrikli masa silindiri, silindir motor tarafından daldığında, plaka dilme ünitesine hareket edebilir ve plakayı elle itmeye gerek yoktur. Pnömatik kavrama ile çok rulo, motor ve zincir sistemi tarafından sürülebilir , aynı zamanda plakayı ayarlamak için plakayı elle hareket ettirebilir .

    Hem dolgunda hem de ön konik dilme ünitesinde, doğru konik kesme açısını elde etmek için itme plakasının durması için pnömatik cihazlar vardır.

    12. Plakalı yükselme cihazı.

    Cihazında iki pnömatik silindir bulunur ve plaka uzunluğuna göre farklı bir yere taşınabilir.

    Plaka dilme ünitesinin önüne ulaştığında, plaka durdurulur, bu cihaz plakayı yükseltir, böylece dolly plakayı kenetleyebilir ve hareket ettirebilir.

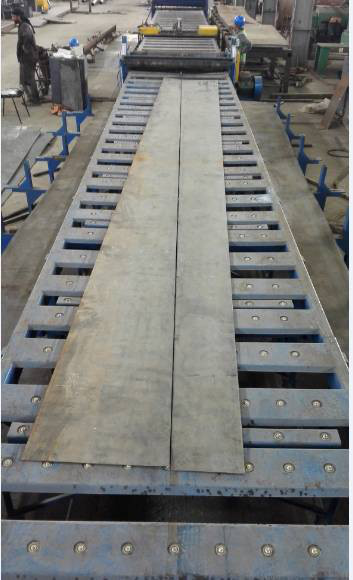

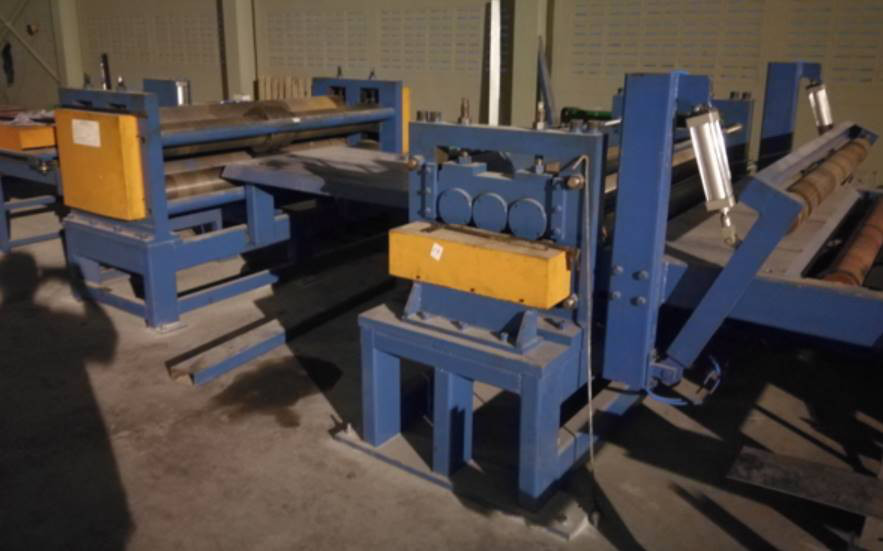

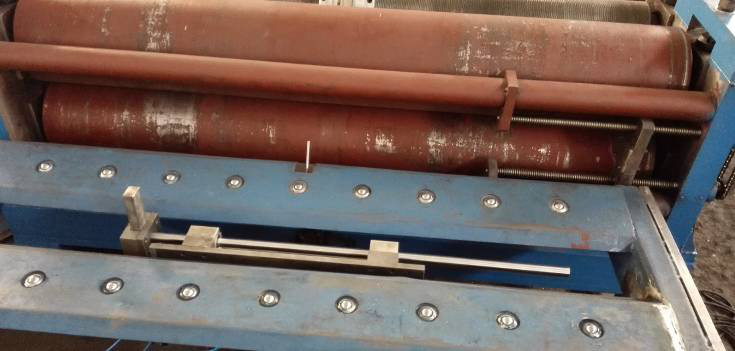

    13 . Konik dilme ünitesi

    Konik dilme makinesi, çelik sacın kesilmesi için yuvarlanma biçme prensibine dayanır. Belirli bir koniklik oranına sahip bir trapez plakası.

    Dahil: iki çift sıkıştırma silindirleri, Motor, dişli kutusu, yukarı ve alt sıkıştırma silindirleri, iki bıçak,

    Bir çift dilme bıçağına sahip iki vidalı tip merdane, yukarı ve aşağı.

    Vida tipi makaralar, kesme bıçağının herhangi bir boyuttaki plakayı kesmek için herhangi bir pozisyona ayarlanması için kolaydır.

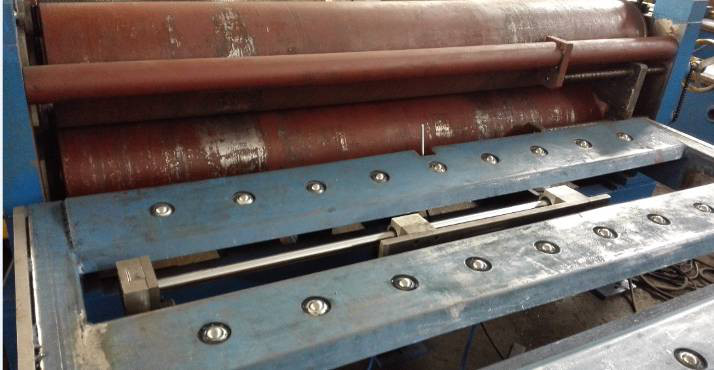

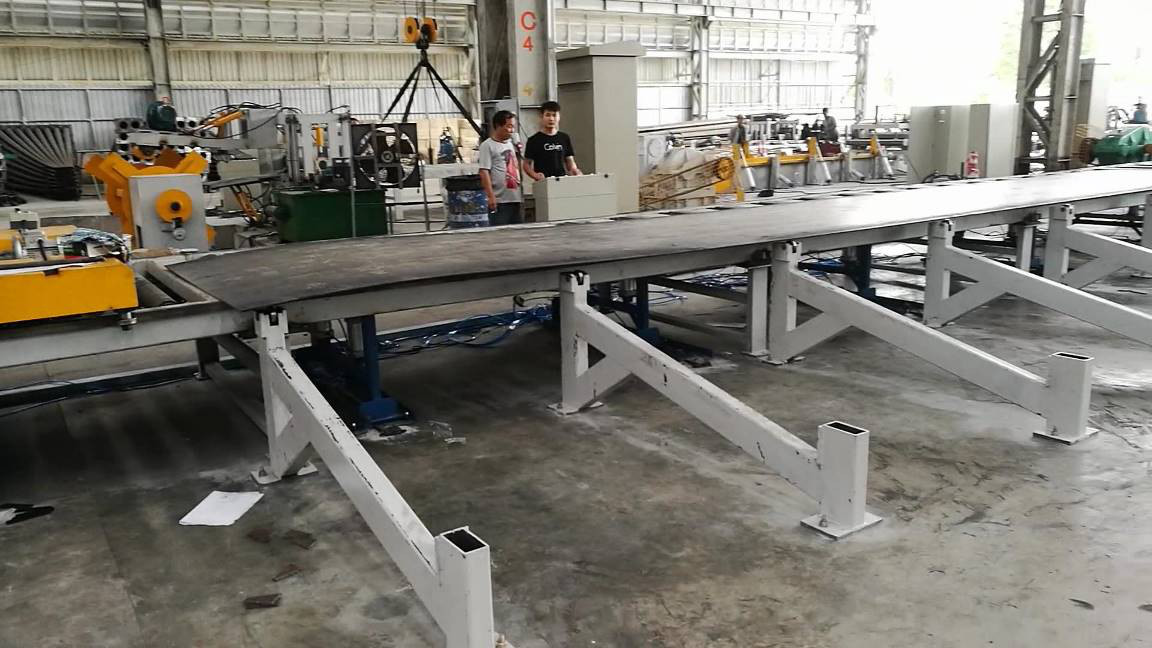

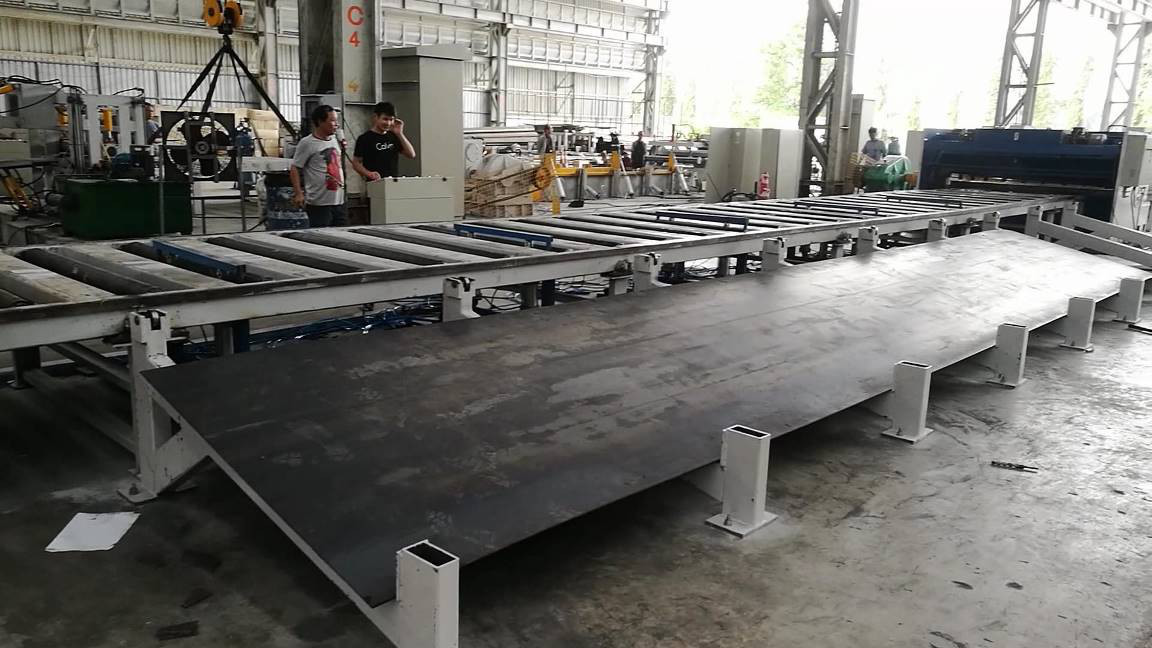

    14 . Bitmiş konik plaka için bilyalı tip destek masası

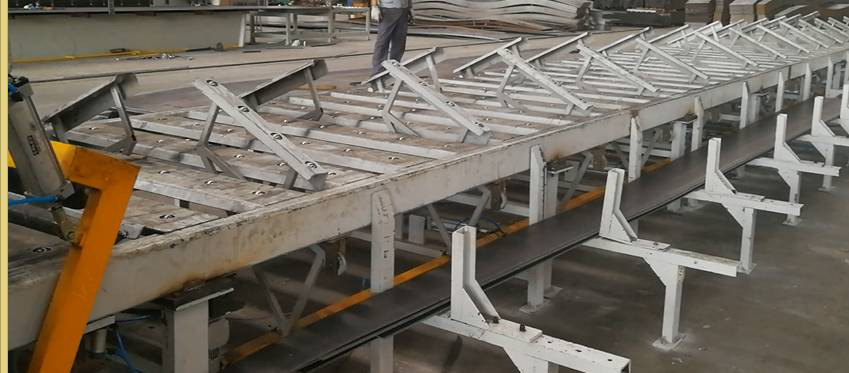

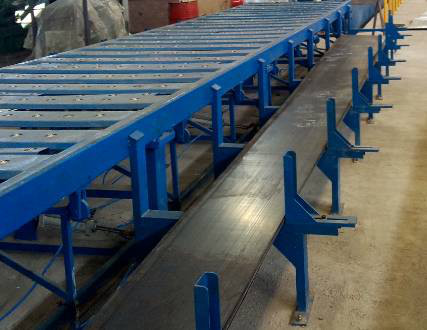

    15. Konik plaka boşaltma ve istifleme otomatik sistemi

    İki adet pnömatik sıkıştırma silindiri vardır. Alt sıkıştırma silindiri motorlu tahrik ile, silindir motorla daldığında, konik plaka dilme ünitesinden uzağa doğru hareket edebilir . Plakanın hareket etmesi durduğunda, yukarı rulo yükselecek ve plakanın boşaltılması için boşluk bırakacaktır.

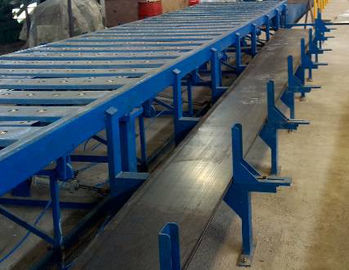

    Masada, bu 12 adet pnömatik boşaltma cihazı. Masanın ortasından yükselebilir, sonra iki adet konik plaka her iki tarafın istifleme ayağına kayacaktır.

    16. Elektrik sistemi :

    Merkez kontrol masası

    Çift taraflı dilimleme ve konik dilimleme için, ayrıca PLC, AC sürücü invertörü , dolly çalışma hızını etkili bir şekilde kontrol edebilen hızlı tepki ve iyi aktivite özelliğine sahiptir .

    17 Hidrolik sistem :

    Hidrolik güç 25L / dak

    Dahil : hidrolik istasyon, vanalar, yağ tankı, ortak, yumuşak boru, sert boru vb

    1 8 . Pnömatik sistem :

    F veya dolly ve masa debriyajı, plaka yükselmesi, plaka boşaltma tertibatı vs.

    19.Opsiyon:

    Konik kesimden sonra ilave Tesviye ünitesi.

    R , çelik plakanın stresini azaltır ve bir sonraki işlem için kolaydır.

    (bu ünite sokak ışık direği için 6 mm'den daha az kalınlığa uygun)

    2 0. Seçenek: Plaka çevrimdışı sistemi

    ( Plaka boyuna kesildikten sonra, sistem plakayı makinenin tarafına hareket ettirebilir.)
