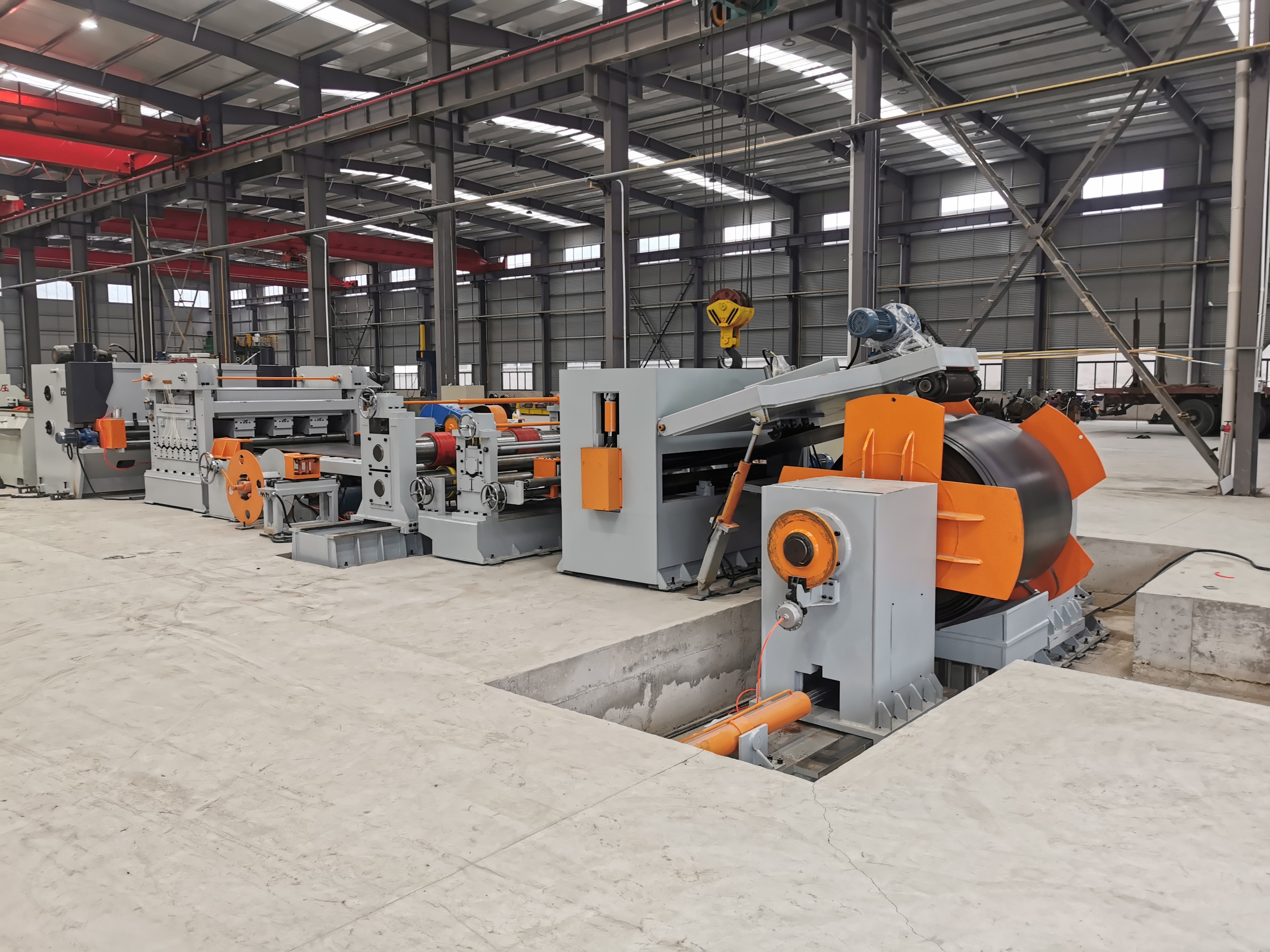

8m ışık direği boyuna kesme hattı konik dilme hattı

Işık Direği Modeli CTLA8x1800 İçin Boy Kesme Hattı

(Tam Otomatik tip, 4 katlı tesviye)

Teknik parametre

• Malzeme kalınlığı:Q235A için 3mm-8mm (Q345=6mm,) sıcak haddelenmiş yumuşak çelik,(ST52=6mm)
• Malzeme genişliği:800-1800mm
• Çelik bobin ağırlığı:Max 30 ton
• Çelik bobinin iç çapı:Φ508mm-Φ760mm
• Tesviye hızı: 5- 15m/dak
• Tesviye silindiri sayısı: 13
• Tesviye silindirleri çapı: 144mm
• Tesviye silindiri mesafesi: 150mm
• Tesviye silindiri malzemesi: GCr15
• Tesviye silindiri sertliği: HRC55-58
• Destek silindiri cihazı: 3 adet
• Destek silindiri çapı: 150mm
• Ölçek için uzunluk aralığı: gereksinimlere göre 2000~12000mm
• Kesme uzunluğu toleransı:±15mm (8m uzunluğunda plaka üzerinde taban)
• Ana tesviye motor gücü: 45kw, 960RPM
• Kesme makinesi kapasitesi: 8mmx2500mm
• Kesme makinesi dönüş açısı : Maks.1.5 derece.
• çift ​​kenar ve konik Dilme hızı 15 m/dak.
• Dilme için ana motorun gücü 11kw
• Dolly hareket hızı: 15m/dak, ayarlanabilir
• Dilme bıçağı malzemesi: H13k
• Dilme bıçağı çapı: 310mm
• konik dilme Kıstırma silindiri çapı: 310mm
• Maks.çift ​​dilimleme ünitesinin iç Genişliği: 1800mm
• Maks.konik dilme ünitesinin iç genişliği: 2400mm
• makine için genişlik alanı: yaklaşık 7000mm

Tescilli özellikler:

Tam otomatik tip, direk için uygun genişlik varsa, boy CNC kontrollü, otomasyonlu konik dilme, Konik levha boşaltma ve istifleme otomatik sistemi.

İki bıçak tipi çift sıyırıcı kenar dilme ünitesi ve konik dilme ünitesi ile.

(Not : 6 mm'den küçük plakalar için otomatik istifleme sistemi, ışık direği plakası)

Başvuru:

Bir tarafı küçük genişlikte, bir tarafı büyük genişlikte çelik levha elde etmek için hafif direk malzemesi sargısını açma, tesviye, kesme, sıyırma kenarı dilme ve konik dilme işlemi içindir.

Cihazın detayı

1. Çelik bobin yükleme arabası

YUKARI ve aşağı: Hidrolik

Yatay hareketli: motorlu

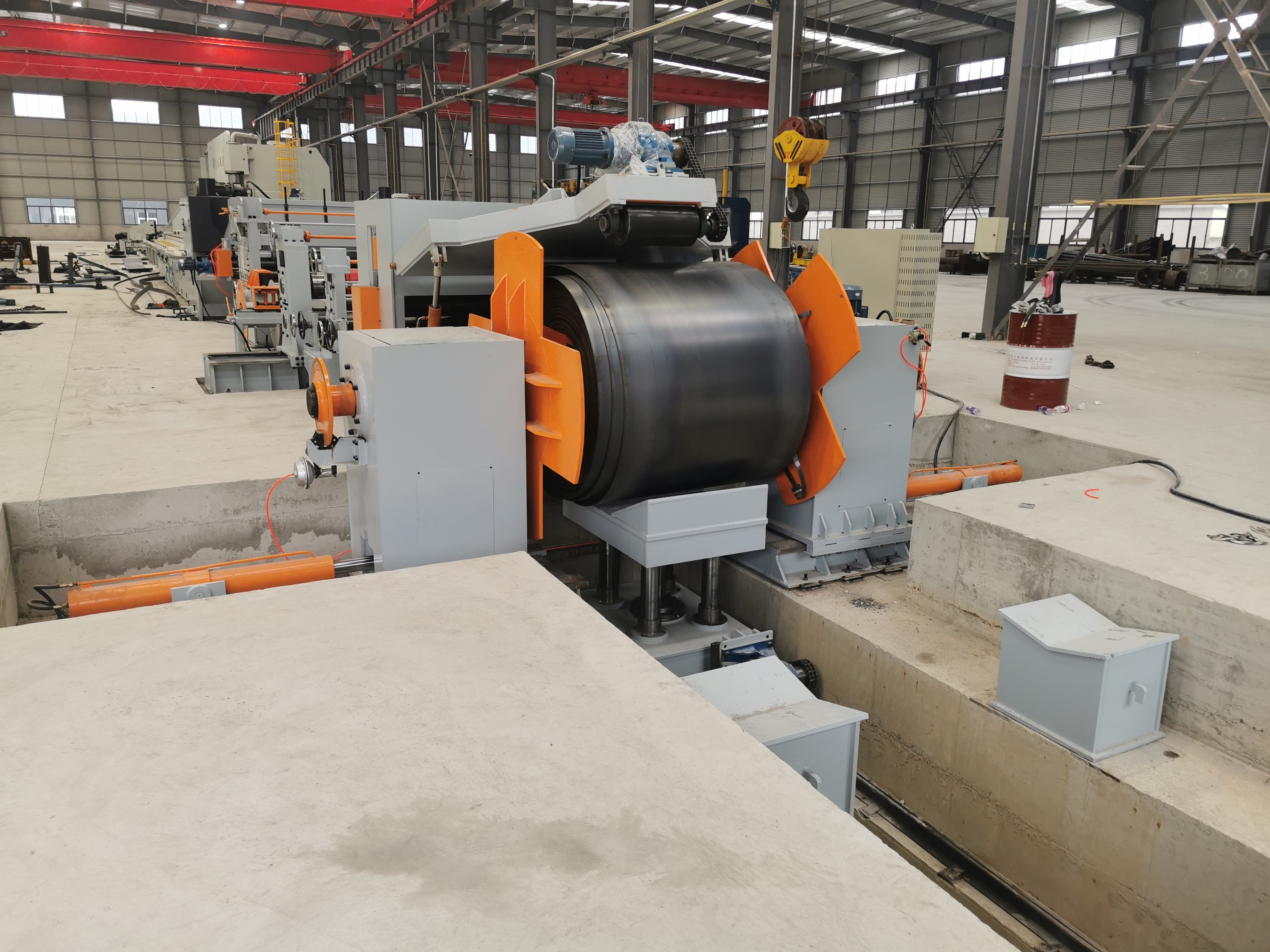

2. Hidrolik çift kafalı şemsiye tipi açıcı:

Dahil: sol ve sağ ünite,

Mil dönme gerilimini veren frenli.

Aç ve kapat: Hidrolik

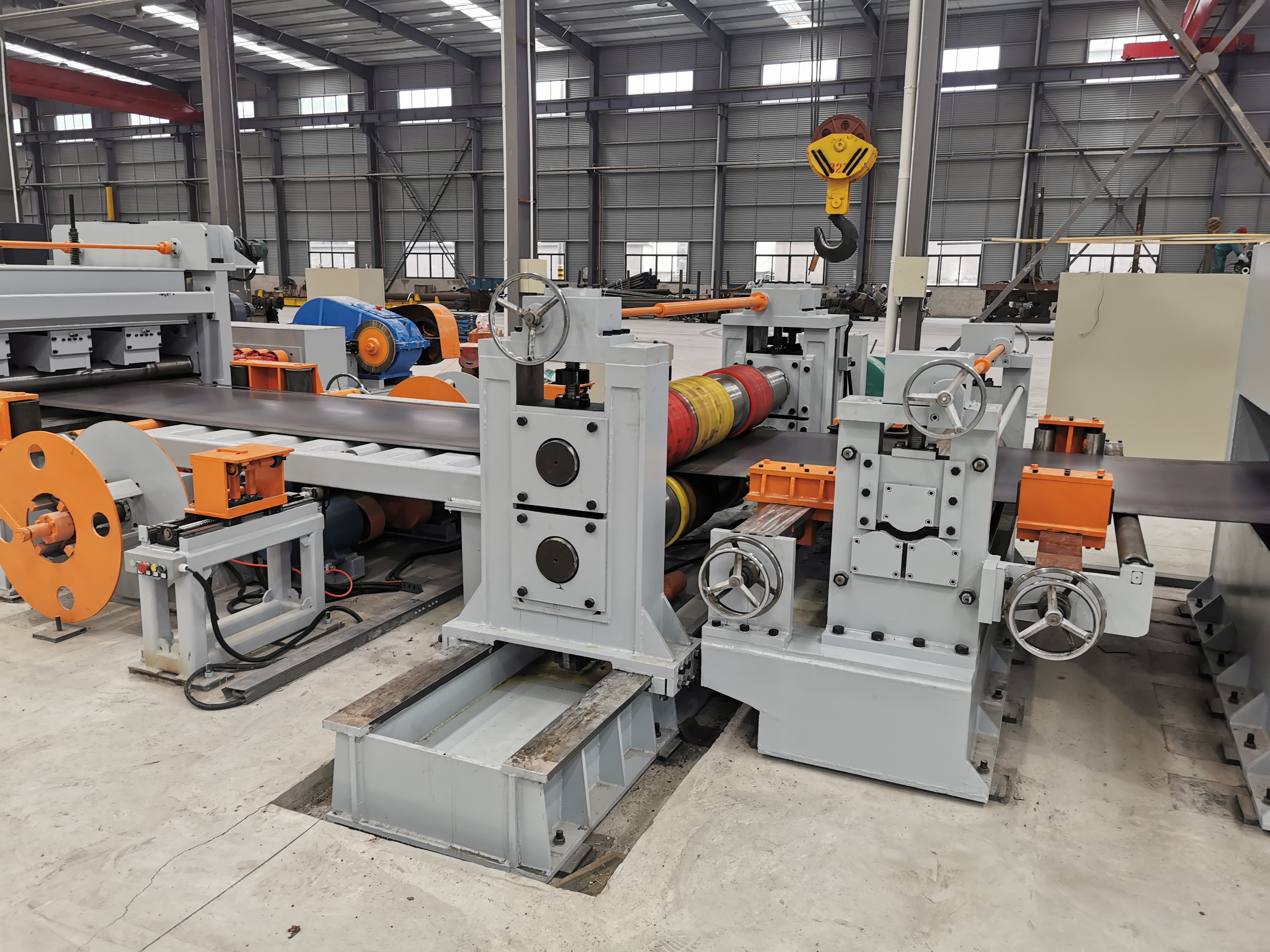

3. Hidrolik presleme ve yönlendirme, hidrolik kürek başlı cihaz, kıstırma cihazı

Çerçeve, hidrolik presleme ve yönlendirme cihazı, hidrolik kürek kafası cihazı, kıstırma silindiri ve motor sürücü sistemi vb.'den oluşur.

• Hidrolik presleme ve yönlendirme cihazı:

Bu, hidrolik pres ve kılavuz kol, Pres ve kılavuz tekerlek, dişli kutusu, motor vb.

• Hidrolik kürek kafası cihazı:

Bu, hidrolik kürek plakası büzülme cihazı, genişleyen plaka, hidrolik cihaz vb.'den oluşur.

• Hidrolik sıkıştırma cihazı

Sürgü, 2 kıstırma silindiri, hidrolik sıkıştırma aparatı, çerçeve vb.'den oluşur.

• Hidrolik sıkıştırma cihazının güç parçası

Bu, AC motor, dişli kutusu, bir grup mil ve bağlantılardan, yatak sehpasından, bir üniversal mafsaldan vb. oluşur.

4. Orta yuvarlanma yolu çalışma tezgahı

5. Yönlendirme cihazı

Lonca çerçevesi, hareketli düzlem plakası, kılavuz ayar cihazı, dikey eğimli tekerlekten oluşur.

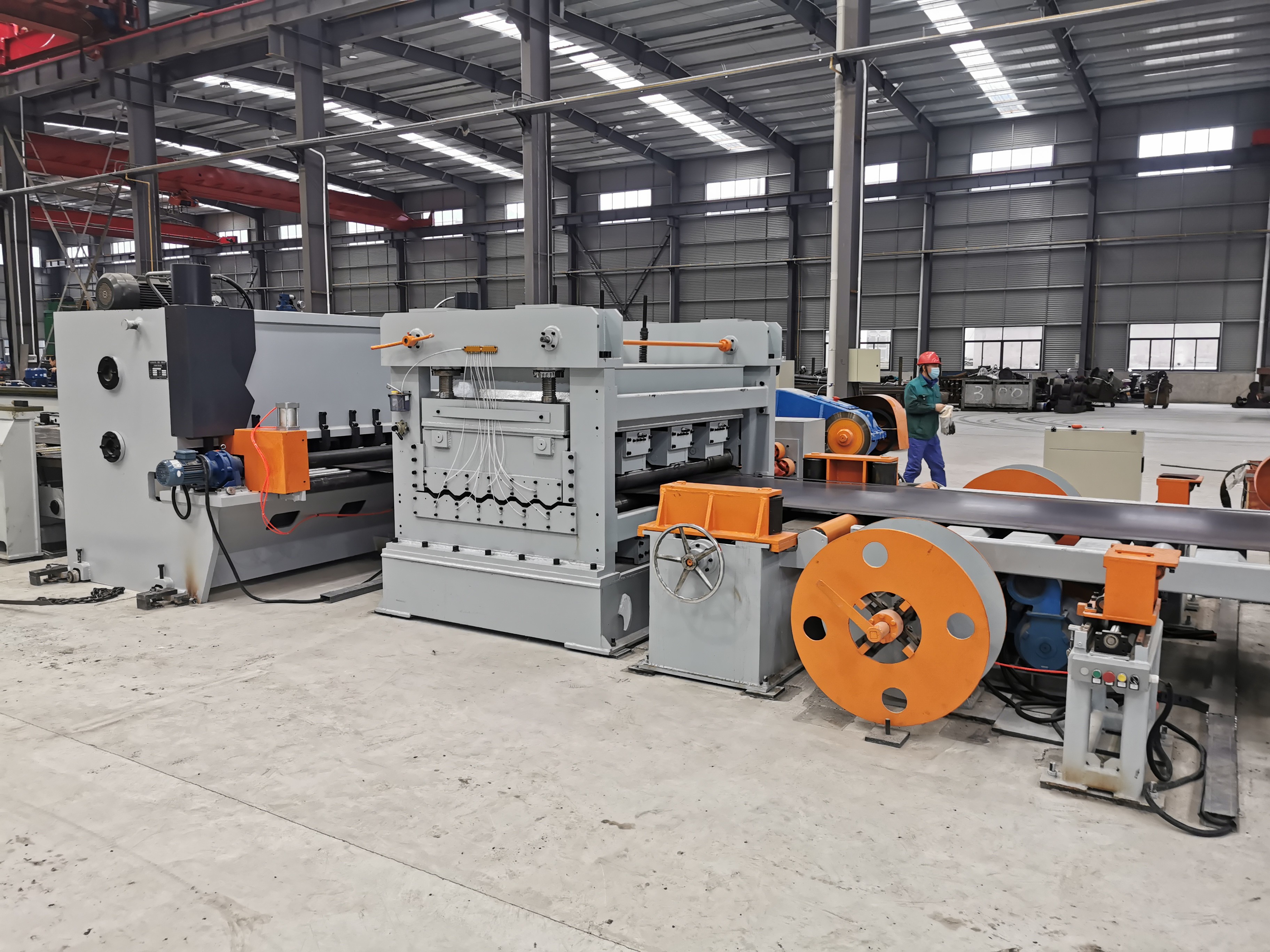

6. Tesviye ünitesi: (dört katlı tip)

Bu, güç parçasına ve ana bilgisayara ayrılan bu hattın temel ekipmanıdır.

Güç kısmı, güç sehpası, yavaşlatıcı, AC hız ayarlı motor, AC elektrik kabini (AC frekans motor sürücüsü), kaplin, güç dağıtım kutusu, kayış çarkı, kayış, üniversal mafsal ve YWZ freni, vb.'den oluşur.

Ana parça alt sehpa, çerçeve, aks altı sehpası, kayar dingil sehpası, tesviye makarası, üst destek çerçevesi, yukarı-aşağı destekleyici tekerlek sehpası, destek tekerleği, elektrikli kaldırma ve presleme aparatı, 2 adet pres refakatinden oluşmaktadır. motor, manuel yağlama pompası.

Bu makinenin özelliği:

Güç dağıtım kutusunu benimsemiştir, her bir tesviye silindiri üniversal çapraz kuplaj ile bağlanmıştır, yukarı ve aşağı tesviye silindirinin her ikisi de aktiftir, doğrusal hız tutarlıdır, bu nedenle silindir yüzeyi ile plaka arasındaki sürtünmeler azalacak ve bu da tesviye verimliliğini hızlandırabilir.

Tesviye aksının her iki tarafında iki takım makaralı yatak vardır, sürtünmeleri azaltmak ve verimliliği artırabilecek eksenel serbestleşmeyi önlemek için kullanılan bir takım düzlem iten yatak vardır.

Makineye yukarı-aşağı, ön-arka tarafları ayarlanabilen iki grup destek tekerleği takılmıştır.Ana silindiri desteklemek ve silindir sertliğini ve hızlı tesviye verimliliğini artırmak için kullanılır.Destek tekerleğindeki yatak, oksit cürufunun yatağa girmesini önleyebilecek şekilde yalıtılmıştır.

Makine, sonsuz dişli ve sonsuz çubuk, iki kutuplu yavaşlama ve preslemenin ayarlanmasında büyük burulma, ağır baskı gücü benimser, kaldırma ve aşağı bastırma için ayrı ayrı ve senkronize olarak ayarlanabilir ve manuel mikro ayar yapabilir.

Tesviye silindiri orta frekanslı indüksiyonlu söndürmedir, daha derin seviyededir, bu da yağ yetersiz olduğunda yatağın yanmasını önleyebilir ve makine ömrünü uzatabilir.

Tesviye ana makinesi, kolayca çalışabilen merkezi yağ beslemesini benimser.Ana bileşenler, anavatandaki gelişmiş vibratör ile titreşir ve bu da stresi ortadan kaldırabilir ve bükülmeyi azaltabilir.Motor, kaldırma ve frenleme süresini (yaygın olanlardan üçte iki daha kısa fren süreleri) ve hızlı tesviye verimliliğini azaltabilen Eurotherm çekirdek plakasının eşlik ettiği doğru akım hızı ayarlanabilir motordur.

7. Dönen tip Kesme makinesi:

Dahil olanlar: Hidrolik döner kiriş makası Q12Y-6*2000.

Kesme, ışık direği levha kesimi için uygun olacak şekilde 3 derece döndürülebilir.

Kesme işleminden sonra plaka paralelkenar olacaktır, bu şekilde malzeme israfı azalır ve bir sonraki ışık direği yapım süreci kolaylaşır

8. Otomasyon cihazı ile direk uzunluğu destek masası + araba:

Çift kenar dilme ünitesinin ön kısmında araba bulunmaktadır.Dilme düz ve dikdörtgen plaka boyutunu kontrol etmek içindir.Dikdörtgen plaka boyutunu kontrol etmek için taşıyıcıdaki durdurucunun konumunu değiştirerek.

Motorlu sürüşe sahip dolly, direk plakasının uzunluğuna göre masa üzerinde doğru konuma hareket edebilmektedir.

Motorlu tahrikli tabla silindiri, silindir motor tarafından daldırıldığında, plaka dilme ünitesine hareket edebilir ve plakayı manuel olarak itmeye gerek yoktur.Pnömatik kavramalı her silindir, motor ve zincir sistemi ile tahrik edilebildiği gibi, plakayı ayarlamak için manuel olarak da plakayı hareket ettirebilir.

Hem arabada hem de ön kenar dilme ünitesinde, dikdörtgen plakanın doğru boyutunu elde etmek için itme plakasını durdurmak için pnömatik cihaz vardır.

9. Plaka yükseltme cihazı.

Bu cihaz iki pnömatik silindir içerir ve plaka uzunluğuna göre farklı yerlere taşınabilir.

Plaka, dilme ünitesinin önüne ulaştığında, plaka durdurulacak, bu cihaz, arabanın plakayı kenetleyebilmesi ve hareket ettirebilmesi için plakayı kaldıracaktır.

• Çift kenar dilme ünitesi.

Çift kenarlı dilme makinesi, çelik sacı kesmek için haddeleme kesme prensibine dayanmaktadır.

Işık direği için tam genişliği elde etmek için sıcak haddelenmiş çelik levhanın kazıma kenarını kesmek içindir.

Dahil olanlar: iki çift kıstırma silindiri, Motor, dişli kutusu, dört bıçak

2 çift dilme bıçağı ile yukarı ve aşağı iki vida tipi silindir.

vidalı tip merdaneler, kesme bıçağını herhangi bir boyuttaki plakayı dilimlemek için herhangi bir konuma ayarlamak için kolaydır.

11．Otomasyon cihazı ile direk uzunluğu destek masası + araba:

Dilme ünitesinin önünde bir araba vardır.Konik kesme derecesini kontrol etmek içindir.Konik dilme oranını kontrol etmek için taşıyıcıdaki durdurucunun konumunu değiştirerek.

Motorlu sürüşe sahip dolly, direk plakasının uzunluğuna göre masa üzerinde doğru konuma hareket edebilmektedir.Ve doğru plaka hareket yönünü elde etmek için plakayı sıkıştırın.

Motorlu tahrikli tabla silindiri, silindir motor tarafından daldırıldığında, plaka dilme ünitesine hareket edebilir ve plakayı manuel olarak itmeye gerek yoktur.Pnömatik kavramalı her silindir, motor ve zincir sistemi ile tahrik edilebildiği gibi, plakayı ayarlamak için manuel olarak da plakayı hareket ettirebilir.

Hem arabada hem de ön konik dilme ünitesinde, doğru konik kesme açısını elde etmek için itme plakasının durması için pnömatik cihazlar vardır.

12. Plaka yükseltme cihazı.

Bu cihaz iki pnömatik silindir içerir ve plaka uzunluğuna göre farklı yerlere taşınabilir.

Plaka, dilme ünitesinin önüne ulaştığında, plaka durdurulacak, bu cihaz, arabanın plakayı kenetleyebilmesi ve hareket ettirebilmesi için plakayı kaldıracaktır.

13. Konik dilme ünitesi

Konik dilme makinesi, çelik sacı kesmek için haddeleme kesme prensibine dayanmaktadır.Ve belirli bir koniklik oranına sahip trapez levha alın.

Dahil olanlar: iki çift sıkıştırma silindiri, Motor, dişli kutusu, yukarı ve alt sıkıştırma silindirleri, iki bıçak,

Bir çift dilme bıçağı ile yukarı ve aşağı iki vida tipi silindir.

vidalı tip merdaneler, kesme bıçağını herhangi bir boyuttaki plakayı dilimlemek için herhangi bir konuma ayarlamak için kolaydır.

14. Bitmiş konik plaka için bilyalı tip destek masası

15. Konik plaka boşaltma ve istifleme otomatik sistemi

İki adet pnömatik sıkıştırma silindiri vardır.Alt kıstırma silindiri motorlu tahriklidir, silindir motor tarafından daldırıldığında, konik plaka dilme ünitesinden uzağa hareket edebilir.Plakanın hareketi durduğunda, yukarı silindir yükselecek ve plakanın boşaltılması için alan açacaktır.

Masanın altında 12 adet pnömatik boşaltma cihazı bulunmaktadır.Masanın ortasından yükselebilirler, ardından iki parça konik plaka her iki taraftaki istifleme standına kayar.

16. Elektrik sistemi:

Merkezi kontrol tablosu.

Çift kenarlı dilme ve konik dilme için, ayrıca PLC, AC sürücü invertörü, tekerlekli hareketli hızı etkin bir şekilde kontrol edebilen hızlı tepki ve iyi aktivite özelliğine sahiptir.

17 Hidrolik sistem:

Hidrolik güç 25L/dak

Dahil olanlar: hidrolik istasyon, valfler, yağ deposu, eklem, yumuşak boru, sert boru vb.

18. Pnömatik sistem:

Taşıyıcı ve masa kavraması, plaka kaldırma, plaka boşaltma cihazı vb.

19.Seçenek :

Konik kesimden sonra ilave Tesviye ünitesi.

Çelik levhanın stresini serbest bırakın ve bir sonraki işlem için kolay.

(bu ünite, sokak lambası direği için 6 mm'den daha az kalınlıktaki levhalar için uygundur)

20. Seçenek : Plaka çevrimdışı sistemi

(Levha boyuna kesildikten sonra, sistem levhayı makinenin yan tarafına taşıyabilir.)
