Ürün ayrıntıları:
|
| Vurgulamak: | Robotik Kaynak Kolu,Robotik Lazer Kaynak |
||
|---|---|---|---|
Kaynak - Ark Robotları
Uyarlanabilir Kaynak Yetenekleri ile
YETENEKLİ VE ESNEK ARK KAYNAK ROBOTLARI
Kawasaki'nin BA Serisi ve R Serisi ark kaynağı robotları, yetenekli bir insan kaynakçının kalitesine rakip olmak için en son ark kaynağı teknolojisini kullanıyor.Robotlar, proses yolunun hızlı ve kolay programlanmasını sağlamak için ark kaynağına özel yazılımla standart olarak donatılmıştır.Değişken bağlantıları doldurmak için kaynak sırasında robot konumunu, örgü desenini ve hızı değiştirmek için uyarlanabilir kaynak işlevi mevcuttur.Yerleşik zekası, esnekliği ve yüksek doğruluğu, Kawasaki'nin ark kaynağı robotlarını çok çeşitli ark kaynağı uygulamaları için ideal kılar.
Tipik uygulamalar:
Ark Kaynağı Yazılımı:
BA006N Robot
YETENEKLİ VE ESNEK ARK KAYNAK ROBOTLARI
Kawasaki'nin sofistike ark kaynağı robotları, kuruldukları andan itibaren yetenekli bir operatörün potansiyelini göstermektedir.
BA006N Genel Bakış:
Taşıma kapasitesi 6 kg
Eksenler 6
1,445 mm'ye ulaşın
Tekrarlanabilirlik ± 0,05 mm
Uygulamalar:
İNDİR
Ark kaynağı robotları broşürü
HAREKET ARALIĞI VE BOYUTLAR
Görüntülemek için aşağıdaki çizimlere tıklayın.Gösterilen boyutlar (mm) cinsindendir.
ÖZELLİKLERİ GÖRÜNTÜLE
BA006N ÖZELLİKLERİ
|
BA006N ÖZELLİKLERİ |
||
|
Tür |
Eklemli Robot |
|
|
Özgürlük derecesi |
6 |
|
|
Maks. Alan sayısıYük (kg) |
6 |
|
|
Maks. Alan sayısıErişim (mm) |
1.445 |
|
|
Konumsal Tekrarlanabilirlik (mm) ✽1 |
± 0.05 |
|
|
Hareket Aralığı (°) |
Kol Döndürme (JT1) |
± 165 |
|
Kol Çıkışı (JT2) |
+150 - −90 |
|
|
Kol Yukarı-Aşağı (JT3) |
+45 - −175 |
|
|
Bilek Döndürme (JT4) |
± 180 |
|
|
Bilek Bükme (JT5) |
± 135 |
|
|
Bilek Büküm (JT6) |
± 360 |
|
|
Maksimum Hız (° / s) |
Kol Döndürme (JT1) |
240 |
|
Kol Çıkışı (JT2) |
240 |
|
|
Kol Yukarı-Aşağı (JT3) |
220 |
|
|
Bilek Döndürme (JT4) |
430 |
|
|
Bilek Bükme (JT5) |
430 |
|
|
Bilek Büküm (JT6) |
650 |
|
|
Moment (N • m) |
Bilek Döndürme (JT4) |
12 |
|
Bilek Bükme (JT5) |
12 |
|
|
Bilek Büküm (JT6) |
3.75 |
|
|
Atalet Momenti (kg • m2) |
Bilek Döndürme (JT4) |
0.4 |
|
Bilek Bükme (JT5) |
0.4 |
|
|
Bilek Büküm (JT6) |
0.07 |
|
|
Kütle (kg) |
150 |
|
|
Vücut rengi |
Munsell 10GY9 / 1 eşdeğeri |
|
|
Kurulum |
Kat tavanı |
|
|
Çevre Koşulları |
Ortam Sıcaklığı (° C) |
0 - 45 |
|
Bağıl nem (%) |
35 - 85 (Çiy yok, dona izin verilmez) |
|
|
Güç Gereksinimleri (kVA) ✽2 |
2.0 |
|
|
Koruma derecesi |
IP65 |
|
|
Kontrolör |
Amerika |
E01 |
|
Avrupa |
||
|
Japonya ve Asya |
||
✽1: ISO9283 ile uyumludur
✽2: faydalı yük ve hareket modellerine bağlıdır

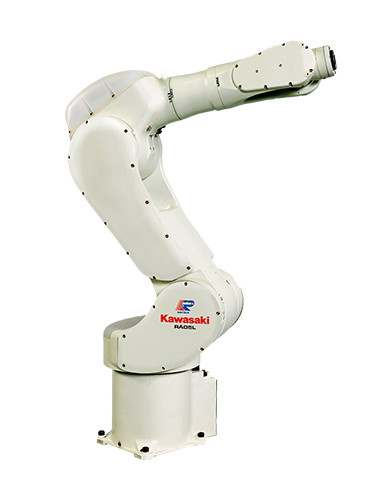

RA005L Robot
YETENEKLİ VE ESNEK ARK KAYNAK ROBOTLARI
R Serisi Robotlar, tüm küçük ve orta ölçekli endüstriyel robotlar için referans noktası oluşturuyor.Sektör lideri hız, erişim ve çalışma aralığı ile birlikte kompakt tasarım, R Serisi Robotları çok çeşitli endüstrilerde geniş bir uygulama yelpazesi için ideal hale getirir.
RA005L'ye Genel Bakış:
Taşıma kapasitesi 5 kg
Eksenler 6
903 mm'ye ulaşın
Tekrarlanabilirlik ± 0,03 mm
Uygulamalar:
İNDİR
Ark kaynağı robotları broşürü
HAREKET ARALIĞI VE BOYUTLAR
Görüntülemek için aşağıdaki çizimlere tıklayın.Gösterilen boyutlar (mm) cinsindendir.
ÖZELLİKLERİ GÖRÜNTÜLE
RA005L ÖZELLİKLERİ
|
RA005L ÖZELLİKLERİ |
||
|
Tür |
Eklemli Robot |
|
|
Özgürlük derecesi |
6 |
|
|
Maks. Alan sayısıYük (kg) |
5 |
|
|
Maks. Alan sayısıErişim (mm) |
903 |
|
|
Konumsal Tekrarlanabilirlik (mm) ✽1 |
± 0.03 |
|
|
Hareket Aralığı (°) |
Kol Döndürme (JT1) |
± 180 |
|
Kol Çıkışı (JT2) |
+135 - −80 |
|
|
Kol Yukarı-Aşağı (JT3) |
+118 - −172 |
|
|
Bilek Döndürme (JT4) |
± 360 |
|
|
Bilek Bükme (JT5) |
± 145 |
|
|
Bilek Büküm (JT6) |
± 360 |
|
|
Maksimum Hız (° / s) |
Kol Döndürme (JT1) |
300 |
|
Kol Çıkışı (JT2) |
300 |
|
|
Kol Yukarı-Aşağı (JT3) |
300 |
|
|
Bilek Döndürme (JT4) |
460 |
|
|
Bilek Bükme (JT5) |
460 |
|
|
Bilek Büküm (JT6) |
740 |
|
|
Moment (N • m) |
Bilek Döndürme (JT4) |
12.3 |
|
Bilek Bükme (JT5) |
12.3 |
|
|
Bilek Büküm (JT6) |
7 |
|
|
Atalet Momenti (kg • m2) |
Bilek Döndürme (JT4) |
0.4 |
|
Bilek Bükme (JT5) |
0.4 |
|
|
Bilek Büküm (JT6) |
0.12 |
|
|
Kütle (kg) |
37 |
|
|
Vücut rengi |
Munsell 10GY9 / 1 eşdeğeri |
|
|
Kurulum |
Kat tavanı |
|
|
Çevre Koşulları |
Ortam Sıcaklığı (° C) |
0 - 45 |
|
Bağıl nem (%) |
35 - 85 (Çiy yok, dona izin verilmez) |
|
|
Güç Gereksinimleri (kVA) ✽2 |
1.5 |
|
|
Koruma derecesi |
IP65 |
|
|
Kontrolör |
Amerika |
E77 |
|
Avrupa |
E71 |
|
|
Japonya ve Asya |
E74 |
|
✽1: ISO9283 ile uyumludur
✽2: faydalı yük ve hareket modellerine bağlıdır

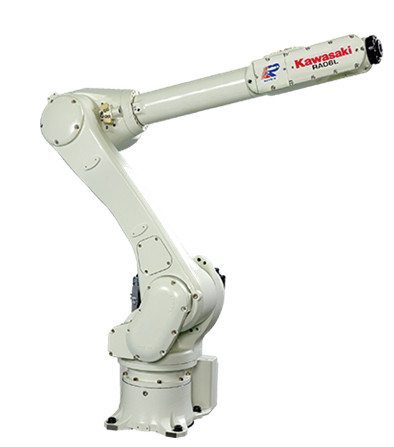

RA006L Robot
YETENEKLİ VE ESNEK ARK KAYNAK ROBOTLARI
R Serisi Robotlar, tüm küçük ve orta ölçekli endüstriyel robotlar için referans noktası oluşturuyor.Sektör lideri hız, erişim ve çalışma aralığı ile birlikte kompakt tasarım, R Serisi Robotları çok çeşitli endüstrilerde geniş bir uygulama yelpazesi için ideal hale getirir.
RA006L'ye Genel Bakış:
Taşıma kapasitesi 6 kg
Eksenler 6
1,650 mm'ye ulaşın
Tekrarlanabilirlik ± 0,06 mm
Uygulamalar:
İNDİR
Ark kaynağı robotları broşürü
HAREKET ARALIĞI VE BOYUTLAR
Görüntülemek için aşağıdaki çizimlere tıklayın.Gösterilen boyutlar (mm) cinsindendir.
ÖZELLİKLERİ GÖRÜNTÜLE
RA006L ÖZELLİKLERİ
|
RA006L ÖZELLİKLERİ |
||
|
Tür |
Eklemli Robot |
|
|
Özgürlük derecesi |
6 |
|
|
Maks. Alan sayısıYük (kg) |
6 |
|
|
Maks. Alan sayısıErişim (mm) |
1.650 |
|
|
Konumsal Tekrarlanabilirlik (mm) ✽1 |
± 0.06 |
|
|
Hareket Aralığı (°) |
Kol Döndürme (JT1) |
± 180 |
|
Kol Çıkışı (JT2) |
+145 - −105 |
|
|
Kol Yukarı-Aşağı (JT3) |
+150 - −163 |
|
|
Bilek Döndürme (JT4) |
± 270 |
|
|
Bilek Bükme (JT5) |
± 145 |
|
|
Bilek Büküm (JT6) |
± 360 |
|
|
Maksimum Hız (° / s) |
Kol Döndürme (JT1) |
250 |
|
Kol Çıkışı (JT2) |
250 |
|
|
Kol Yukarı-Aşağı (JT3) |
215 |
|
|
Bilek Döndürme (JT4) |
365 |
|
|
Bilek Bükme (JT5) |
380 |
|
|
Bilek Büküm (JT6) |
700 |
|
|
Moment (N • m) |
Bilek Döndürme (JT4) |
13 |
|
Bilek Bükme (JT5) |
13 |
|
|
Bilek Büküm (JT6) |
7.5 |
|
|
Atalet Momenti (kg • m2) |
Bilek Döndürme (JT4) |
0.45 |
|
Bilek Bükme (JT5) |
0.45 |
|
|
Bilek Büküm (JT6) |
0.14 |
|
|
Kütle (kg) |
150 |
|
|
Vücut rengi |
Munsell 10GY9 / 1 eşdeğeri |
|
|
Kurulum |
Kat tavanı |
|
|
Çevre Koşulları |
Ortam Sıcaklığı (° C) |
0 |
|
Bağıl nem (%) |
35 - 85 (Çiy yok, dona izin verilmez) |
|
|
Güç Gereksinimleri (kVA) ✽2 |
2.0 |
|
|
Koruma derecesi |
IP65 |
|
|
Kontrolör |
Amerika |
E01 |
|
Avrupa |
||
|
Japonya ve Asya |
||
✽1: ISO9283 ile uyumludur
✽2: faydalı yük ve hareket modellerine bağlıdır

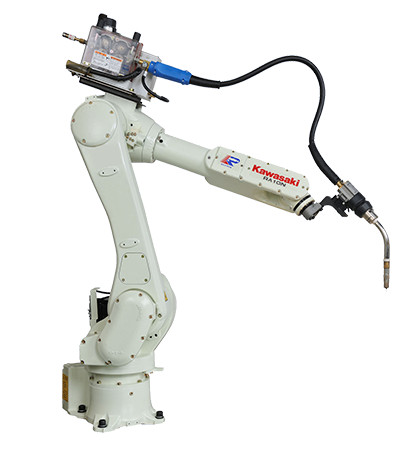

RA010N Robot
YETENEKLİ VE ESNEK ARK KAYNAK ROBOTLARI
R Serisi Robotlar, tüm küçük ve orta ölçekli endüstriyel robotlar için referans noktası oluşturuyor.Sektör lideri hız, erişim ve çalışma aralığı ile birlikte kompakt tasarım, R Serisi Robotları çok çeşitli endüstrilerde geniş bir uygulama yelpazesi için ideal hale getirir.
RA010N'ye Genel Bakış:
Taşıma kapasitesi 10 kg
Eksenler 6
1,450 mm'ye ulaşın
Tekrarlanabilirlik ± 0,06 mm
İNDİR
Ark kaynağı robotları broşürü
HAREKET ARALIĞI VE BOYUTLAR
Görüntülemek için aşağıdaki çizimlere tıklayın.Gösterilen boyutlar (mm) cinsindendir.
