Yüksek Direk, Monopole, 5G İletişim Kutbu için HM1200/12000 Shut Kaynak Makinesi

Sertifika
Çin Wuxi CMC Machinery Co.,Ltd Sertifikalar
Çin Wuxi CMC Machinery Co.,Ltd Sertifikalar
Ben sohbet şimdi

Yüksek Direk, Monopole, 5G İletişim Kutbu için HM1200/12000 Shut Kaynak Makinesi

Yüksek Direk, Monopole, 5G İletişim Kutbu için HM1200/12000 Shut Kaynak Makinesi
Yüksek Direk, Monopole, 5G İletişim Kutbu için HM1200/12000 Shut Kaynak Makinesi Yüksek Direk, Monopole, 5G İletişim Kutbu için HM1200/12000 Shut Kaynak Makinesi Yüksek Direk, Monopole, 5G İletişim Kutbu için HM1200/12000 Shut Kaynak Makinesi

Büyük resim :  Yüksek Direk, Monopole, 5G İletişim Kutbu için HM1200/12000 Shut Kaynak Makinesi

Ürün ayrıntıları:
Menşe yeri: Wuxi, Çin
Marka adı: CMC
Model numarası: 1200/12000
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Set
Fiyat: as per negotiation, USD,EURO,RMB are acceptable
Ambalaj bilgileri: sökme, çıplak, konteyner nakliyesi için uygun
Teslim süresi: 60~90 gün
Ödeme koşulları: T/T, L/C
Yetenek temini: makine miktarına göre

Yüksek Direk, Monopole, 5G İletişim Kutbu için HM1200/12000 Shut Kaynak Makinesi

Açıklama

CNC DİREK KAPAMA KAYNAK MAKİNASI,

Modeli: HM1200/12000



Yüksek direk direği, monopol, 5G iletişim direği için tasarlanmıştır



Çap aralığı:300~1200mm, Kalınlık:5~14mm, Uzunluk:12000mm

Standart tek ark tek telli tozaltı kaynak makinesi

isteğe bağlı: çift ark çift telli kaynak makinesi (büyük kalınlık için)

Uygulama kapsamı: 5G direk, monopol, yüksek direk direği gibi büyük boy orta boy direk boyuna otomatik kapanma kaynağı için uygundur

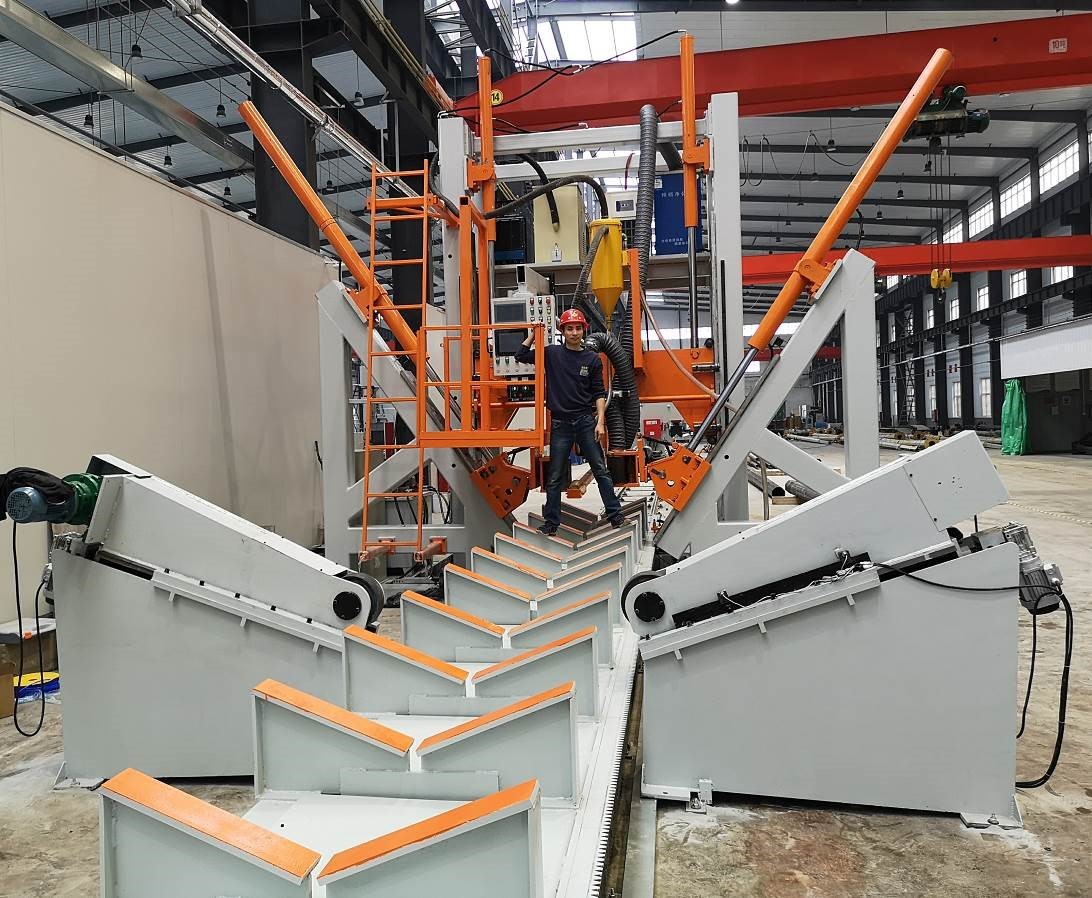

CNC DİREK KAYNAK MAKİNASI , bir veya iki kabuk tipi poligonal ve dairesel konik direk (Konik direk) için uygundur.otomatik kaynak hattıdır, portal tipi yapı sabittir ve kaynak sistemli, hız ayarlı hareket için servo motorlu V şeklinde tam kutup uzunluğu dolly (çalışma masası), Hidrolik silindir direği kapatmak ve kaynak yapmak için sıkıştırma çarkını iter. aynı zamanda.

İki dikiş direği için, ilk dikiş kaynağı bittiğinde, alt silindir yükselir ve ikinci dikiş kaynağını başlatmak için direği başka bir dikiş konumuna döndürür.





Tescilli özellikler:

  1. CNC otomatik ayar, CNC sistemi, kutup çapı değişikliği ile, basıncı otomatik olarak ayarlar, baskı ayağı konumunu otomatik olarak ayarlar, besleme hızını ve konumunu otomatik olarak eşleştirir, düzgün kaynak sağlamak için kaynak dikişini her zaman kapalı durumda tutar.
  1. Özel CNC kontrol sistemi sayesinde sağ ve sol ayakların senkronizasyon performansı çok iyidir.
  2. Önceki işlemin kalifikasyonu temelinde, kaynaktan sonra, kutup kaynağında burulma olmaz ve kaynağı ortalamak için personelin makinenin arkasındaki çubuğu kaldırıp bükmesine gerek yoktur.
  3. .Direk V-şekilli çalışma masası üzerindedir ve baş ve kuyruk kaynağının stabilitesini sağlamak için hareketi servo kontrollüdür.Baştan kuyruğa kaynak yapmak, kaynak yapılmayan kuyruğun uzunluğunu büyük ölçüde azaltır.
  4. Sıkıştırma silindiri sayısı 3 settir, avantajı kutup yüzeyine silindir basıncını azaltmak ve yüzeydeki çizikleri azaltmaktır.Sekizgen direk, poligon direk ve konik direk üretimi için uygundur.Eşit çaplı veya konik olabilir.
  5. Motorlu hızlı geri dönüş işlevine sahip V şeklindeki çalışma masası (dolly) ve operatörlerin emek yoğunluğunu azaltır.
  6. Tozaltı kaynak fonksiyonu
  7. Direk arka yönlendirme cihazı ile adaptif olarak ayarlanabilir.Pratik kullanımda, kaynak dikişinin konumu nadiren ayarlanır, bu da operatörlerin emek yoğunluğunu azaltır.
  8. Makine kafasına takılan kamera sayesinde kaynak dikişi ana kontrol panelinin ekranına yansıtılarak kaynak dikişinin takibi basit ve kolay hale gelirken operatörün kaynak takibi için iş yoğunluğunu azaltmaktadır.
  9. Kendi geliştirdiği yağ basıncı ve CNC sistemi, kaynaklı direği yuvarlak ve deformasyonu küçük hale getirir.
  10. İki dikiş direği için, ilk dikiş kaynağı bittiğinde, alt silindir yükselir ve ikinci dikiş kaynağını başlatmak için direği başka bir dikiş konumuna döndürür.
  11. ön pozisyonda yükleme ve boşaltma

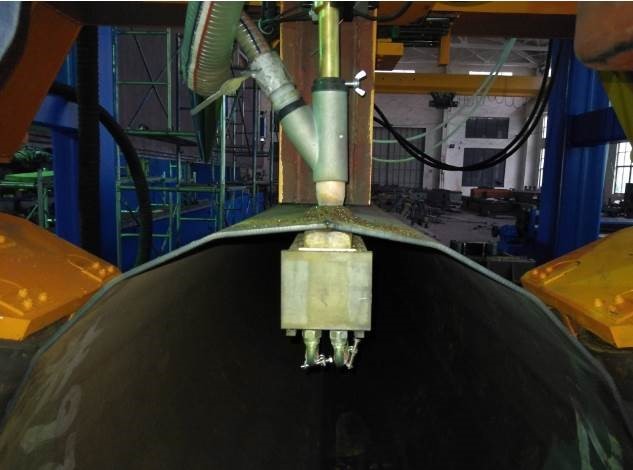

  12. % 85'ten fazla ulaşabilen penetrasyon oranını büyük ölçüde artıran iç bakır bloklar.Bakır blok soğutma suyu içerir
  13. Operatör: 1 kişi.

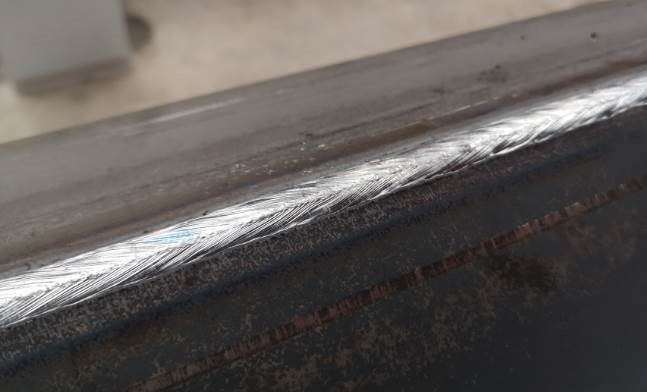

  14. İsteğe bağlı öğeler: 12 mm'den büyük levha kalınlığı için, çift ark ve çift telli (veya çift elektrik ve üç telli) tozaltı ark kaynağı benimser, DC + AC, DC kaynağı yüksek akım ve düşük voltaj benimser, DC ark büyük penetrasyon elde eder, AC nispeten benimser küçük akım ve yüksek ark voltajı, füzyon genişliğini arttırır ve güzel kaynak oluşumu sağlar.Kaynak hızını ikiye katlayın, kaynak performansını iyileştirin ve güç tüketimini azaltın.
  15. İsteğe bağlı öğe: ağ bağlantılı üretim veri sistemi

İşlev 1: üretim yönetimi personeline üretim verilerini sağlayabilir: açık güç, kaynak süresi, kaynak dışı süre, üretim miktarı, vb.

İşlev 2: Müşterilere uzaktan arıza teşhisi ve uzaktan parametre ayarı konusunda yardımcı olabilecek en iyi ve en son yazılım ve deneyim verilerini elde etmek için yazılımı zamanında güncelleyin.Müşterilerin üretime hızlı bir şekilde devam etmesi uygundur.



Makine aşağıdaki parçalardan oluşur:

  1. Servo tahrikli V tipi çalışma masası (Dolly)
  2. V tablası için ön ve arka raylar
  3. Ana portal çerçevesi
  4. V tipi çalışma masası için tahrik sistemi
  5. Hidrolik sıkma Ünitesi(Sıkıştırma silindirleri dahil)
  6. Tozaltı kaynak sistemi, tel sürme sistemli
  7. Akı kurtarma sistemi
  8. Su soğutma sistemli iç bakır çubuk
  9. işletim platformu
  10. Kutup döndürme Silindiri, 2 çift
  11. Hidrolik sistem
  12. Kontrol sistemi



Teknik parametre
1 Kutup çapı 300-1200mm
2 çalışma masası uzunluğu 12000 mm
3 Kutup kalınlığı 5~14 mm, Q235, Q345
4 Sıkıştırma ayağı miktarı 3 ünite.3套
5 Yağ pompasının motor gücü 4+4KW
6 V tipi çalışma masası için servo motor gücü (dolly)-

7KW.

Hız ayarlanabilir, AC servo

7 Dikey presleme vuruşu 1000 mm
8 Çalışma yüksekliği Direğin alt açısından zemine olan mesafe:700
9



Kaynak makinesi

tozaltı kaynağı

Standart konfigürasyon: Tek ark tek tel,

İsteğe bağlı: çift elektrikli üç telli tozaltı kaynak makinesi

DC tozaltı kaynak güç kaynağı modeli 1250

Giriş gücü AC380V, üç fazlı, 50Hz

Nominal giriş kapasitesi 80KVA

Çıkış akımı dc250a ~ dc1250a

Nominal yük süresi %80

AC tozaltı kaynak güç kaynağı modeli 1000A

Nominal giriş kapasitesi: 125kva

Giriş gücü AC380V, tek fazlı, 50Hz

Voltaj çıkış aralığı: 30 ~ 44V

Çıkış akımı ac250a ~ ac1250a, nominal yük süresi %60

Çift elektrikli üç telli kaynakçı markası: Kaiyuan

10 Kaynak teli çapı

2,5~5 mm

Kaynak teli çapı Double power üç tel kalınlığına tabidir: tek tel: 4.0, çift tel: 2x1.6

11 Kaynak hızı

0.3~1.5m/dak

0.3 ~ 1.5m/dak kademesiz ayarlanabilir

Not: farklı kalınlık, farklı hız)

12 Kaynak yönü Büyük uçtan küçük uca kaynak
13 Kaynak penetrasyon oranı %80~90
14 Elektrik parçaları Schneider (Fransız markası)
15 CNC sistem PLC'si Siemens (Almanya markası)
16 Hidrolik pompanın ana motorunun markası BNM
17 V tipi çalışma masası (Dolly) motor SERVO MOTOR, Siemens (Almanya Markası)
18 Kaynak makinesi markası madde 9 olarak
19 Ağırlık 22 Ton
20 Boyutlar

31000x5500x5100 mm

(LXWXH)
