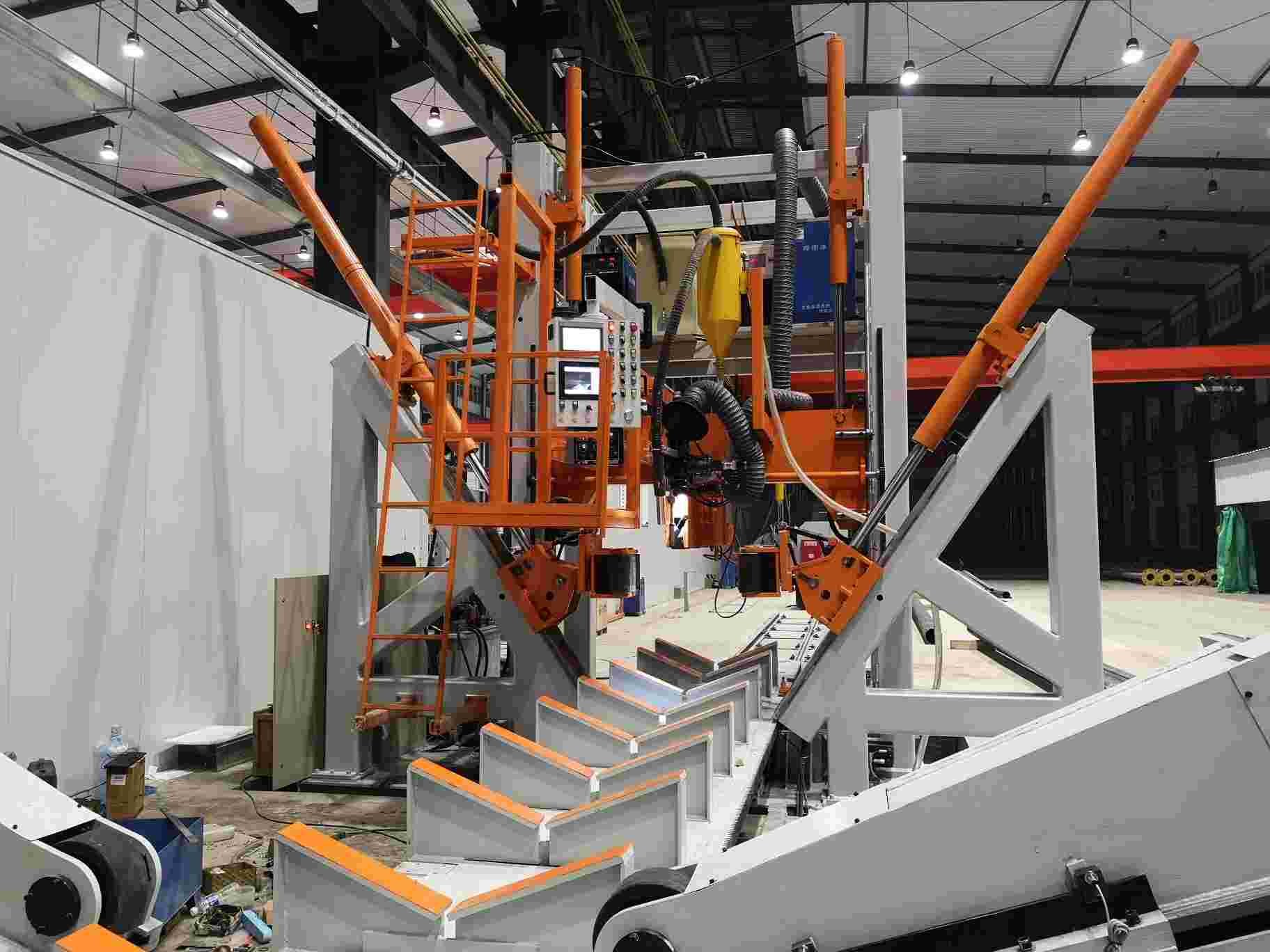

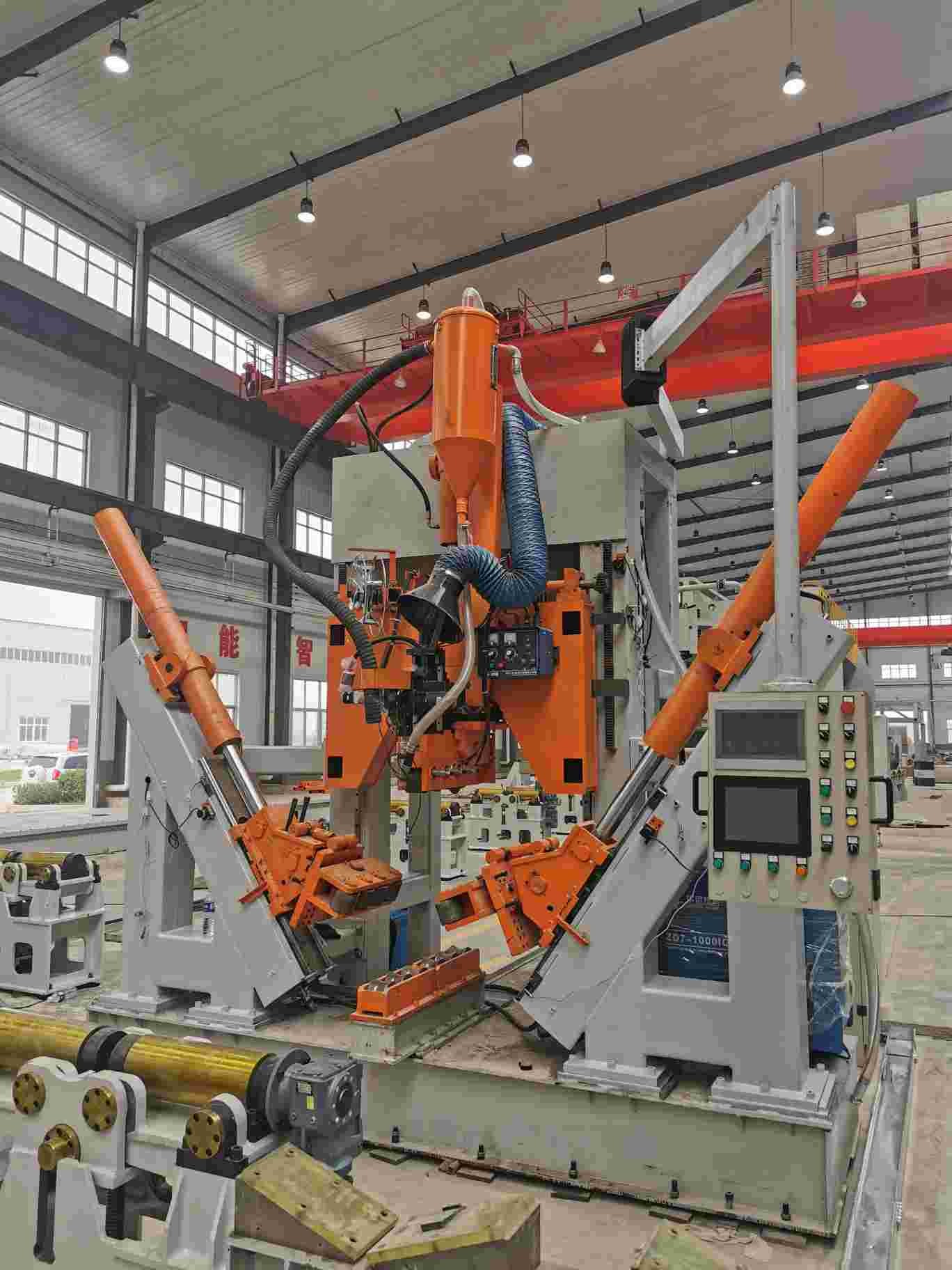

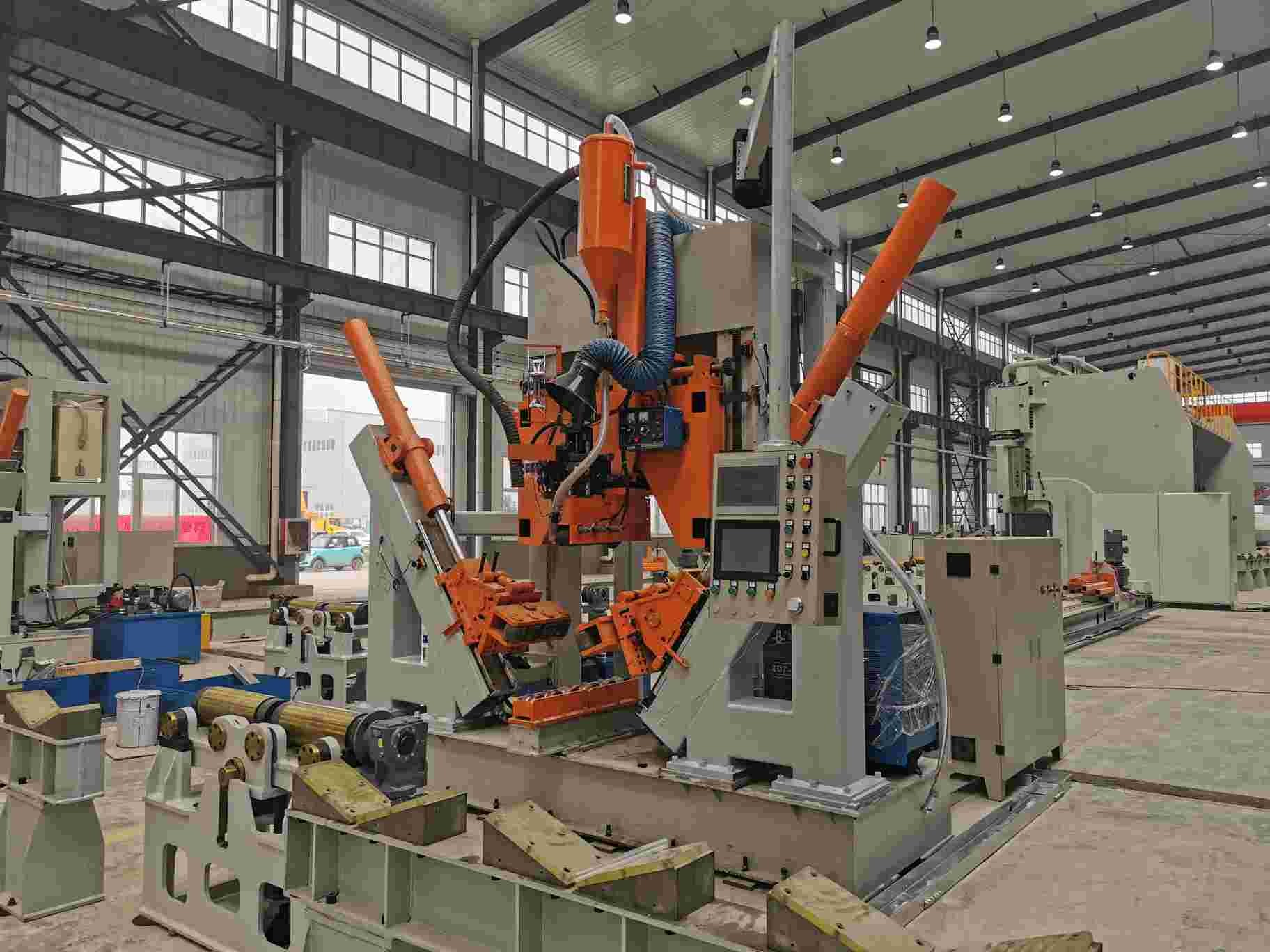

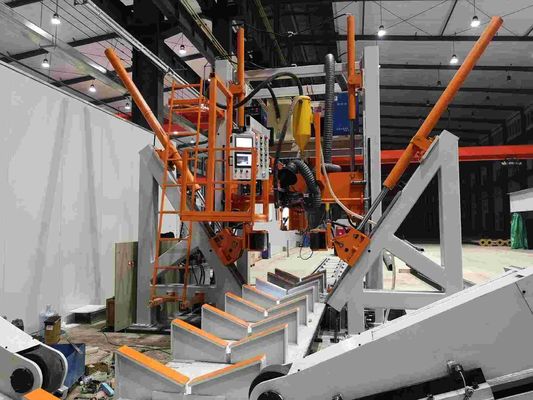

CNC 5G Kutup Kapalı Kaynak Makinesi HM800/14000 14m Uzunluk Çokgen Tasarım

CNC DİREK KAPAMA KAYNAK MAKİNASI

Modeli: HM800/14000

silindir tipi

Monopol, yüksek direk direği, 5G iletişim direği ve normal sokak aydınlatma direği için özel olarak tasarlanmıştır

Çap aralığı:200~800mm, Kalınlık:4~12mm, Uzunluk:14000mm

Seçenek çap aralığı:60~800mm, Kalınlık:3~12mm, Uzunluk:14000mm

Standart tek ark tek telli tozaltı kaynak makinesi

Uygulama kapsamı: 5G direk, monopol, yüksek direk direği ve normal sokak aydınlatma direği gibi büyük boy orta boy direk boyuna otomatik kapanma kaynağı için uygundur

Bu makine genellikle orta boy poligonal ve konik direklerin kaynağı için uygundur, özellikle sadece bir dikişi olan direk için uygundur.Otomatik kaynak hattıdır.Araba, direği hareket ettirmek için çekebilen ayarlanabilir hız motoru ile donatılmıştır.Hidrolik silindir, basınç tekerleğinin direği sıkmasını ve aynı zamanda kaynak yapmasını sağlar.

Tescilli özellikler:

1.CNC otomatik ayar, CNC sistemi, kutup çapının değişmesiyle, basıncı otomatik olarak ayarlar, baskı ayağı konumunu otomatik olarak ayarlar, otomatik olarak besleme hızını ve konumunu eşleştirir, pürüzsüz olmasını sağlamak için kaynak dikişini her zaman kapalı durumda tutar kaynak.

2. önceki işlem, kaynaktan sonra, kutup kaynağının burulması yoktur ve personelin kaynağı ortalamak için makinenin arkasındaki çubuğu kaldırıp bükmesine gerek yoktur.

3. Sürüş direği, kafa ve kuyruk kaynağının stabilitesini sağlamak için elektrikli fren durdurma fonksiyonu ile frekans dönüşümü ile kontrol edilir, bu sistem direği küçük uçtan alt uca tam alana kaynak yapabilir ve neredeyse hiç sol kaynaktan çıkmayabilir.Bu şekilde bir sonraki işlemin manuel çalışması azaltılır.

4. Sıkıştırma silindiri sayısı 3 settir, avantajı kutup yüzeyine silindir basıncını azaltmak ve yüzeydeki çizikleri azaltmaktır.Sekizgen direk, poligon direk ve konik direk üretimi için uygundur.Eşit çaplı veya konik olabilir.

5. Motorlu hızlı geri dönüş fonksiyonlu itme tipi araba, operatörün manuel olarak geri itmesine gerek yoktur ve operatörlerin emek yoğunluğunu azaltır.

6.Pnömatik kenetleme cihazı ile arka itme arabası, Manuel kenetleme ile karşılaştırıldığında basit ve hızlıdır.

7. Tozaltı ark kaynağı işlevi

8. Boşaltma tarafı, yükleme ve boşaltma için uygun olan ve giriş ve çıkış malzemelerinin otomasyonunu gerçekleştirmek için elverişli olan silindir tipidir.Operatörün uzun mesafeli hareketten kaçınmasını sağlamak için yükleme ve boşaltma aynı tarafta olabilir.Operatörün yalnızca ana makinenin konumunda çalışması gerekir, bu da emek yoğunluğunu büyük ölçüde azaltır.

9. Direk arka yönlendirme cihazı ile uyarlanabilir şekilde ayarlanabilir.Pratik kullanımda, kaynak dikişinin konumu nadiren ayarlanır, bu da operatörlerin emek yoğunluğunu azaltır.

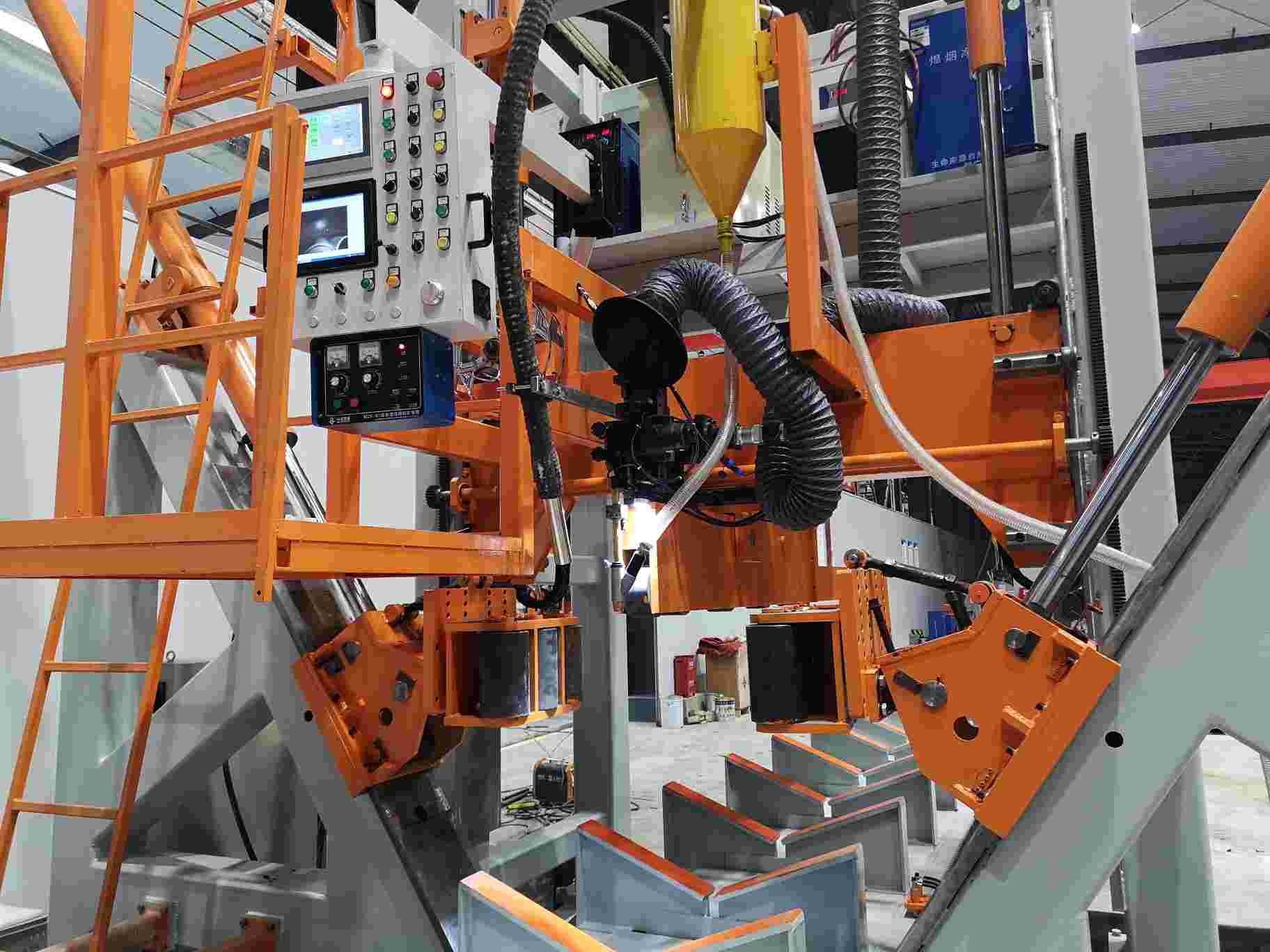

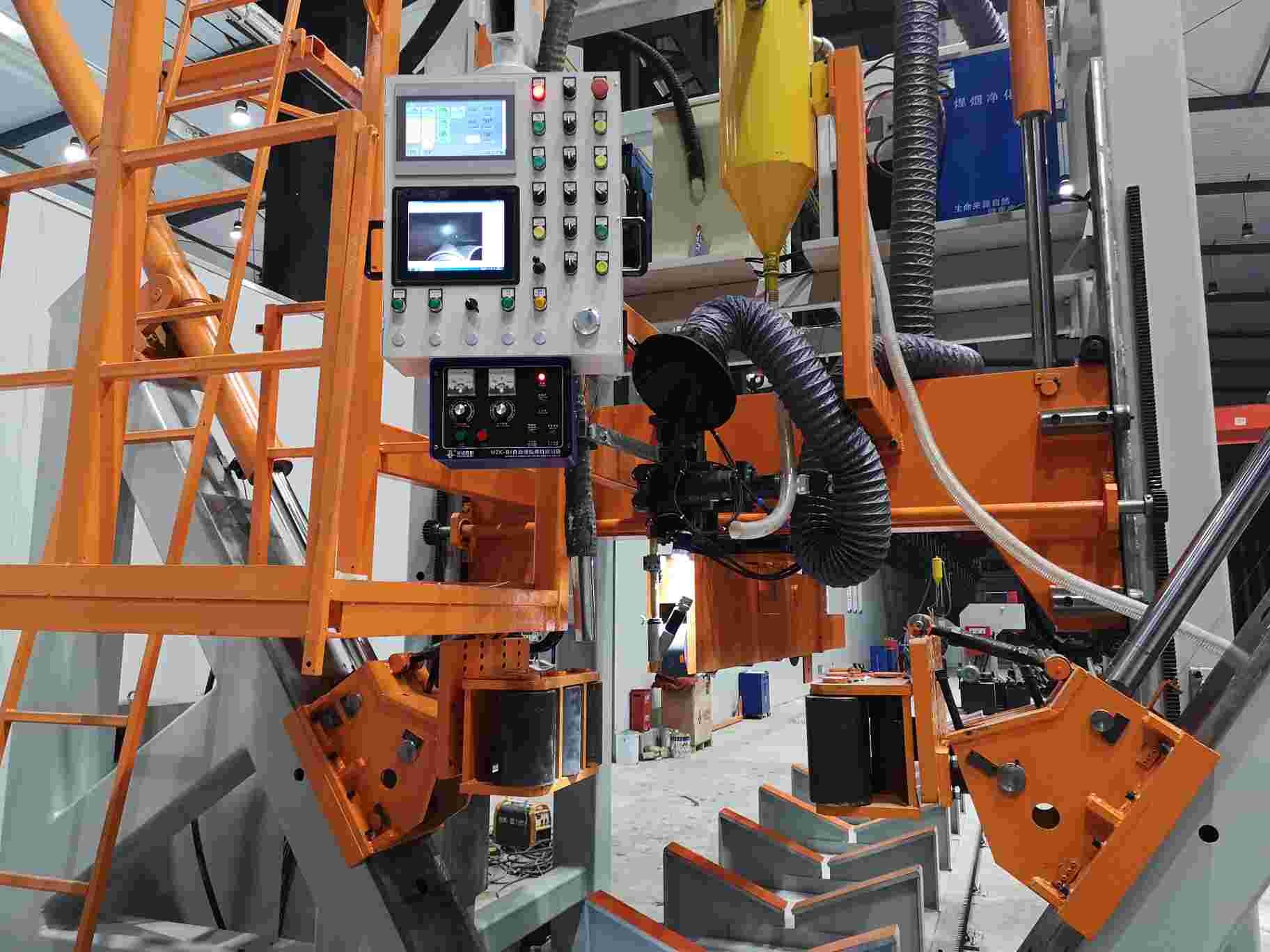

10.Makine kafasına takılan kamera sayesinde kaynak dikişi ana kontrol panelinin ekranına yansıtılarak kaynak dikişinin takibi basit ve kolay hale gelir ve operatörün kaynak takibi için iş yoğunluğu azalır..

11. Kaynaklı direği yuvarlak ve deformasyonu küçük yapan kendi geliştirdiği yağ basıncı ve CNC sistemi.

12.Operatör: 1 kişi.

13.Boşaltma makaralı raf, 5 takım (12,14m direğe uygun)

14. Alıcının atölyesinin düzenine göre, farklı çalışma yönlerine sahip makineler sağlanabilir.

15.Müşterilerin özel gereksinimleri için, makine dünyanın her yerindeki farklı direkleri karşılayacak şekilde özel olarak tasarlanabilir ve üretilebilir.

16.Seçenek: Soğutma bakır blok sistemi, (Bu cihaz, kaynak penetrasyon oranını artırmak için ışık direğinin içindedir) Konik ve sekizgen direkler için 2 takım bakır blok ile

17.Seçenek: Normal sokak aydınlatma direkleri için uygun sıkıştırma silindiri, çap aralığı şu şekilde genişletilir: 60~800mm

Makine aşağıdaki parçalardan oluşur:

1. Arabayı hareket ettirmek için uzun çalışma masası
2. Ana portal çerçevesi
3. Araba tahrik sistemi
4. Boşaltma makaralı raf, 5 takım (12,14m direğe uygun)
5. Orta boy direğe uygun sıkıştırma silindirleri dahil)
6. Tozaltı kaynak sistemi, tel sürme sistemli
7. Akı kurtarma sistemi
8. Hidrolik sistem
9. Kontrol sistemi
10. Müşterinin direk gereksinimlerine uygun olarak sıkma silindiri.

Monopol Yüksek direk, 5G direk kalıbı için uygun 1 set ile.

İsteğe bağlı: Normal sokak aydınlatma direkleri için uygun 1 set, minimum 60 mm çap (yuvarlak direkler ve konik direk)

Opsiyonel: Normal sokak aydınlatma direkleri için uygun 1 set, minimum çap 60 mm (sekizgen direk)

İsteğe bağlı: Normal sokak aydınlatma direkleri için uygun bir dizi arka sıkıştırma cihazı.(1~2 metre uzunluğunda kol gibi çok kısa uzunluktaki direkler için uygun küçük bir alet içerir)

11. Opsiyon: Soğutma bakır blok sistemi, (Bu cihaz, kaynak penetrasyon oranını arttırmak için ışık direğinin içindedir) Konik ve sekizgen direkler için 2 takım bakır blok ile
