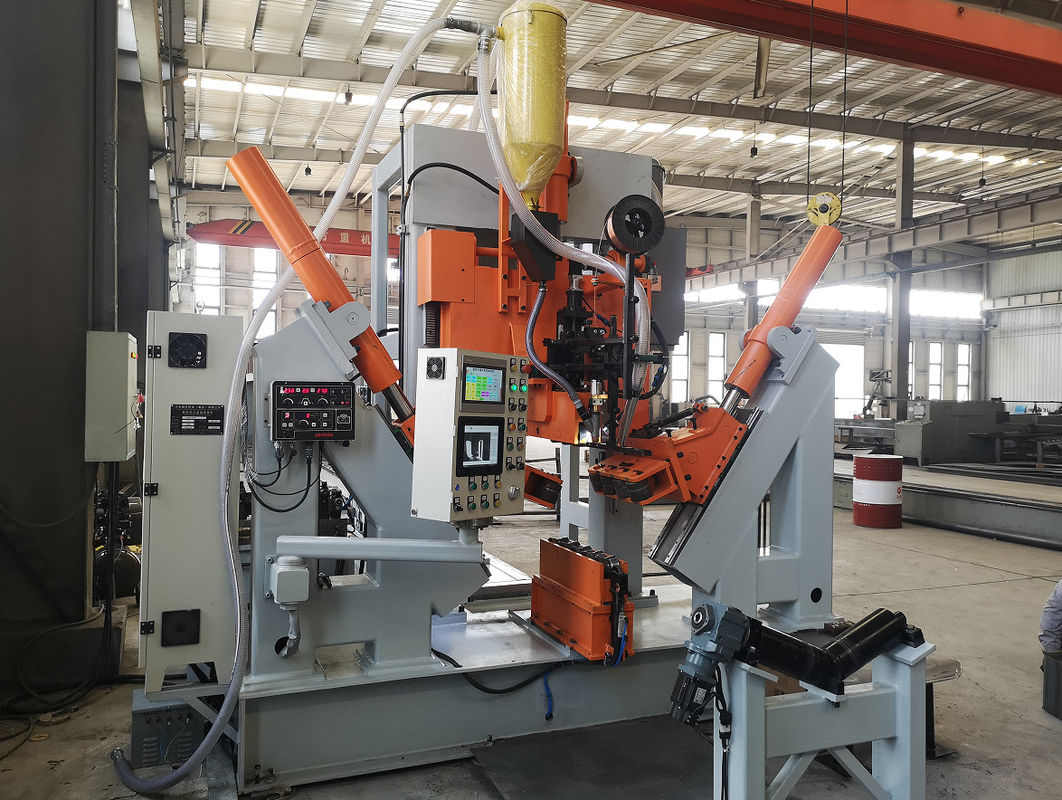

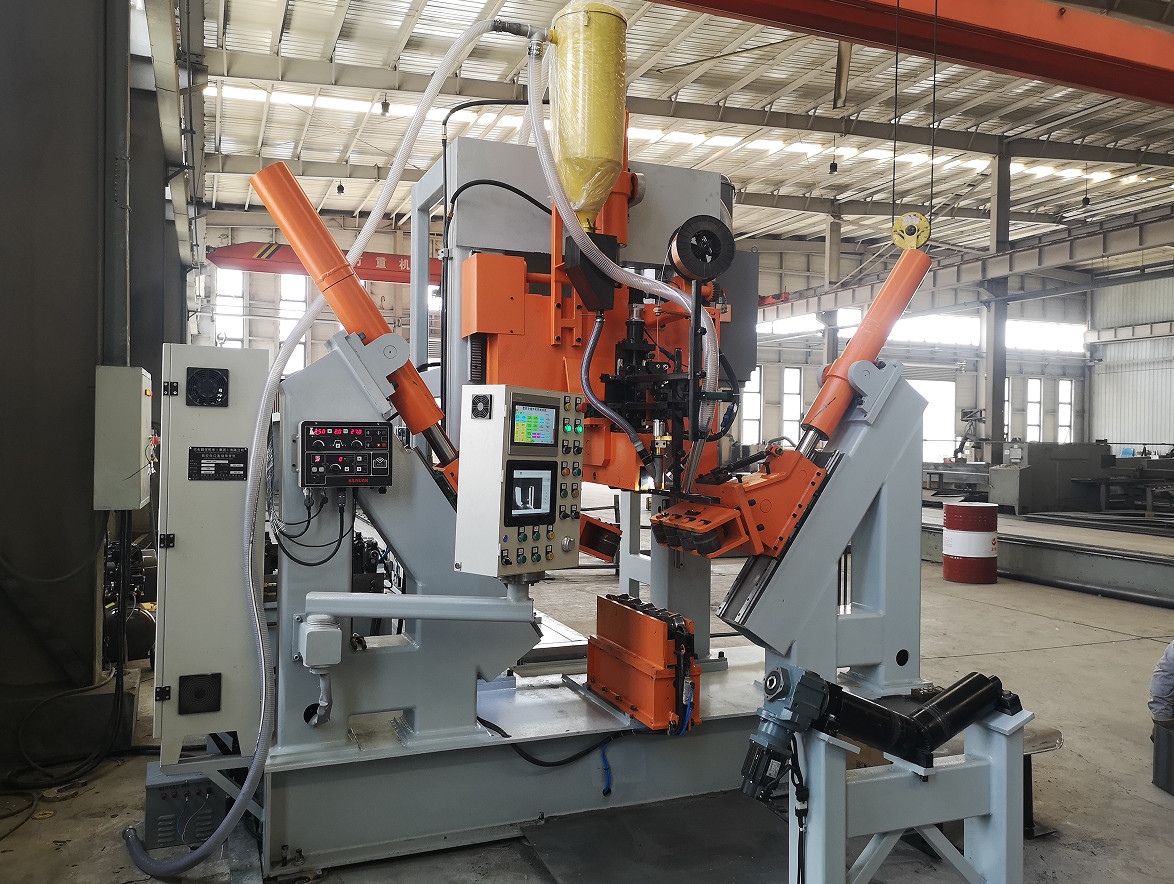

HM800/12000 aydınlatma direği/yüksek direk Kaynak makinesi/ aydınlatma direği makinesi

CNC Pole Kapatma Makinesi,

Model: HM800/12000, HM800/13000, HM800/14000,

Silindir tipi

Normal sokak ışık direği, monopole, yüksek mmast direği, 5G iletişim direği için özel olarak tasarlanmıştır.

Çap aralığı: 60 ~ 800mm, kalınlık: 3 ~ 12mm

Standart tek ark tek telli batık ark kaynak makinesi

Uygulama kapsamı: 5G kutup, tekel, yüksek mmast direği ve normal sokak ışık direği gibi büyük uzunlukta orta boy kutup boyuna otomatik kapanış kaynağı için uygun

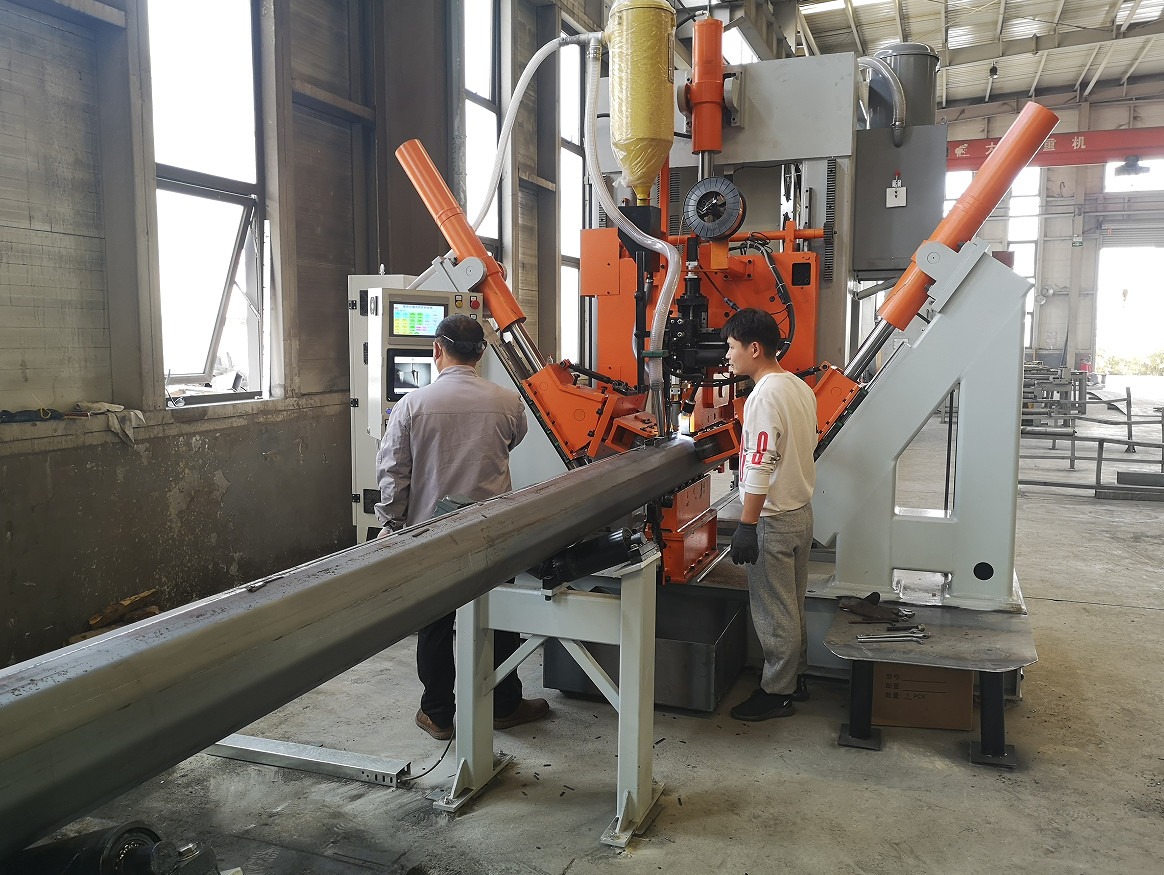

Bu makine genellikle orta boy poligonal ve konik kutup kaynakları için uygundur, özellikle sadece bir veya iki dikişe sahip olan kutup için uygundur. Otomatik bir kaynak hattı. Tramvay, hareket etmek için direği çekebilen ayarlanabilir hız motoru ile donatılmıştır. Hidrolik silindir, basınç tekerleğini direği ve kaynağı aynı anda sıkıştırır.

Tescilli özellikler:

• CNC otomatik ayarlama, CNC sistemi, kutup çapındaki değişim ile basıncı otomatik olarak ayarlayın, basınç ayağı konumunu otomatik olarak ayarlayın, besleme hızını ve konumunu otomatik olarak eşleştirin, kaynak dikişini pürüzsüz kaynağı sağlamak için her zaman kapalı durumda tutun.

• Önceki işlemin yeterliliğine dayanarak, kaynaktan sonra kutup kaynağının bir torsisi yoktur ve personelin kaynağı ortalamak için makinenin arkasındaki çubuğu gözetlemesine ve bükmesine gerek yoktur.
• Sürüş kutbu frekans dönüşümü ile kontrol edilir, baş ve kuyruk kaynağının stabilitesini sağlamak için elektrikli fren durdurma fonksiyonu ile bu sistem, kutbu küçük uçtan alt uçtan tam alandan kaynaklayabilir ve kaynaktan neredeyse hiç sol uzunluk yoktur. Bu şekilde bir sonraki işlemin manuel çalışmasını azaltır.
• Sıkıştırma silindirinin sayısı 3 settir, avantaj, silindir basıncını kutup yüzeyine azaltmak ve yüzeydeki çizikleri azaltmaktır. Sekizgen kutup, çokgen kutup ve konik kutup üretimi için uygundur. Eşit çap veya konik olabilir.
• Motorlu hızlı geri dönme işlevine sahip iten tip arabası, operatörün manuel olarak geri itilmesi gerekmez ve operatörlerin emek yoğunluğunu azaltır.
• Pnömatik sıkıştırma cihazı ile arka itme trolly, manuel sıkıştırma ile karşılaştırıldığında basit ve hızlıdır.
• Batık ark kaynak fonksiyonu
• Boşaltma tarafı, yükleme ve boşaltma için uygun olan ve yukarı ve aşağı akış malzemelerinin otomasyonunu gerçekleştirmeye elverişli olan silindir tipidir. Operatörün uzun mesafeli hareketten kaçınması için yükleme ve boşaltma aynı tarafta olabilir. Operatörün yalnızca işgücü yoğunluğunu büyük ölçüde azaltan ana makinenin pozisyonunda çalışması gerekir.
• Kutup geri yönlendirme cihazı ile uyarlanabilir şekilde ayarlanabilir. Pratik operasyonda, kaynak dikişinin konumu nadiren ayarlanır, bu da operatörlerin emek yoğunluğunu azaltır.
• Makine kafasına monte edilen kamera aracılığıyla, kaynak dikişi ana kontrol panelinin ekranına yansır, kaynak dikişinin izlenmesini basit ve kolay hale getirir ve kaynağın izlenmesi için operatörün emek yoğunluğunu azaltır.Kendinden geliştirilen yağ basıncı ve CNC sistemi, kaynaklı kutup yuvarlak ve deformasyonu küçük hale getirir
• Operatör: 1 kişi.
• Boşaltma Silindir Rafı, 5 Set (12.14m kutup için uygun)
• Alıcının atölyesinin düzenine göre, farklı çalışma talimatlarına sahip makineler sağlanabilir.
• Müşterilerin özel gereksinimleri için, makine tüm dünyada farklı direkleri karşılayacak şekilde özel olarak tasarlanabilir ve üretilebilir.

Seçenek Öğeleri

16.1

Kullanıcının atölyesinde internete bağlı makine

Üretim yönetimi verilerini sağlayabilir: zamanında güç, kaynak süresi, kesme süresi, kaynak dışı kalma süresi, üretim miktarı, vb.

Makine Tedarikçisi Müşteriye Uzak Hata Tanı ve Uzak Parametre Ayarında Müşteriye Yardımcı Olabilir. Müşterilerin üretime hızlı bir şekilde devam etmesi için uygundur.

16.2 Sokak Işık Kutbu Yükleme ve Boşaltma Sistemi:

Makinenin sol tarafında, 20 ~ 30 kutup depolayabilen bir depolama rafı vardır (sayı kutupların boyutuna göre değişir). Kaynak tamamlandıktan sonra düğmeye basın ve sokak ışık kutbu, makinenin sağ tarafındaki depolama rafında deşarj için boşaltılacak, 20 kutup depolayabilir (sayı kutupların boyutuna göre değişir)

Listeye göre 16.3 yedek parça

Makine aşağıdaki parçalardan oluşur:

Tramvay hareketi için uzun çalışma masası
Ana portal çerçevesi
Tramvay Sistemi
Boşaltma Silindir Rafı, 5 set (13m kutup için uygun)
Hidrolik Kelepçe Bölümü (Orta boy kutup için uygun kenetleme silindirleri dahil)
Subkarlanmış Ark Kaynak Sistemi, Tel Besleme Sistemi
Akı kurtarma sistemi
Hidrolik sistem
Kontrol sistemi

Müşterinin kutup gereksinimlerine uygun olarak kelepçe silindiri.

İle:

1 Monopol yüksek direği, 5G kutuplu kalıp için uygun.

1 Normal sokak ışık kutupları için uygun set, minimum 60 mm çapı (yuvarlak kutuplar ve konik kutup)

1 Set normal sokak ışık kutupları için uygun, minimum 60 mm (sekizgen direk)

Normal sokak ışık kutupları için uygun 1 set arka kenetleme cihazı. (1 ~ 2 metre uzunluğunda çok kısa uzunluğa sahip kutuplar için uygun küçük bir araç içerir)
