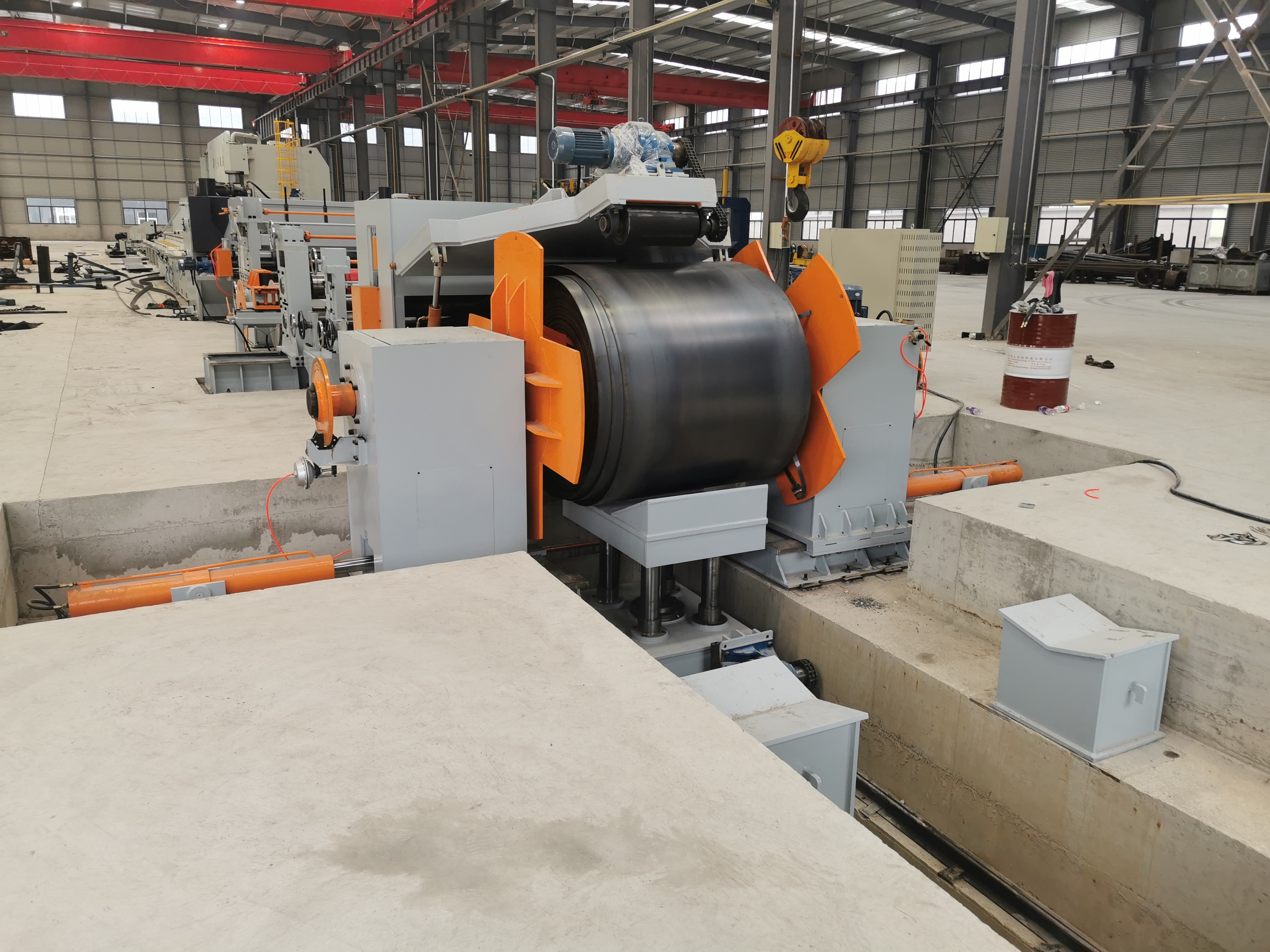

Hafif direği uzunluğu kesme makinesi Q235A Kesme ve uzunluk çizgisine kesme

Işık Kutup Modeli için Uzun Çizgi Kesme CTLA8X1800

(Tam otomatik tip, 4 lay seviyesi)

Teknik parametre

• Malzeme kalınlığı: Q235A için 3mm-8mm (Q345 = 6mm,) Sıcak haddelenmiş yumuşak çelik, (ST52 = 6mm)
• Malzemenin genişliği: 800-1800mm
• Çelik bobinin ağırlığı: maksimum 30 ton
• Çelik bobinin iç çapı: φ508mm-760mm
• Tesisleme Hızı: 5- 15m/dakika
• Tesviye silindir sayısı: 13
• Tesviye Silindiri Çapı: 144mm
• Tesviye Silindiri Mesafesi: 150mm
• Tesisat Silindir Malzemesi: GCR15
• Tesisat Silindir Sertliği: HRC55-58
• Sermaye Cihazı: 3 Birim
• Destekleyici Silindir çapı: 150mm
• Ölçek için uzunluk aralığı: gereksinimlere göre 2000 ～ 12000mm
• Kesme Uzunluğunun Toleransı: ± 15mm (8m uzunluğunda plaka üzerinde taban)
• Ana tesviye motoru gücü: 45kw, 960rpm
• Kesme makinesi kapasitesi: 8mmx2500mm
• Kesme makinesi dönme açısı: maks. 1.5 derece.
• Çift kenar ve konik kayma hızı 15 m/dk.
• 11kW kayma için ana motorun gücü
• Dolly hareket hızı: 15m/dk, ayarlanabilir
• Slitting Bıçak Malzemesi: H13K
• Slitting Bıçak Çapı: 310mm
• Konik Sliting Sıkıştırma Rulosu Çapı: 310mm
• Maks. Çift kesme ünitesinin iç genişliği: 1800mm
• Maks. Konik Slitting ünitesinin iç genişliği: 2400mm
• Makine için genişlik alanı: yaklaşık 7000 mm

Tescilli özellikler:

Tam otomatik tip, kutup için sağ genişlik, uzunluk CNC kontrollü, otomasyon ile konik kayma, konik plaka boşaltma ve istifleme otomatik sistem.

İki bıçak tipi çift kazıma kenar kayma ünitesi ve konik kayma ünitesi ile.

(Not: 6mm'den daha az plaka için otomatik istifleme sistemi, hafif kutuplu plaka)

Başvuru:

Hafif kutuplu malzeme açma, tesviye, kesme, kazıma kenar kesme ve konik kayma işlemi için, bir tarafı küçük genişlik, bir tarafı büyük genişlik çelik plakası elde etmektir.

Cihazın detayı

1. Çelik bobin yükleme dolly araba

Yukarı ve Aşağı: Hidrolik

Yatay hareketli: Motorlu

2. Hidrolik çift kafalı şemsiye tipi dejiner:

Dahil: sol ve sağ birim,

şaft dönüş gerilimi veren fren ile.

Açık ve Kapat: Hidrolik

3. Hidrolik presleme ve rehberlik, hidrolik kürek başı cihazı, sıkıştırma cihazı

Çerçeve, hidrolik presleme ve yönlendirme cihazı, hidrolik kürek kafa cihazı, sıkıştırma silindiri ve motor sürücü sistemi vb.

• Hidrolik presleme ve yol gösterici cihaz:

Bu, hidrolik presleme ve yönlendirici kol, basılı ve yol gösterici tekerlek, dişli kutusu, motor vb.

• Hidrolik Kürek Kafa cihazı:

Bu, hidrolik kürek plakası kasılma cihazı, harcama plakası, hidrolik cihaz vb.

• Hidrolik sıkıştırma cihazı

Slayt, 2 tutam silindir, hidrolik sıkıştırma cihazı, çerçeve vb.

• Hidrolik sıkıştırma cihazının güç kısmı

Bu AC motor, dişli kutusu, bir grup iş mili ve bağlantı, yatak standı, bir evrensel eklem vb.

4. Orta Rolling Way Çalışma Müdürü

5. rehber cihazı

Lonca çerçevesi, hareketli düzlem plakası, kılavuz ayar cihazı, dikey yağsız tekerlekten oluşur.

6.

Bu, güç kısmına ve ev sahibi parçaya ayrılan bu çizginin temel ekipmanıdır.

Güç kısmı güç standı, yavaşlatıcı, AC hız ayarlanabilir motor, AC elektrik dolabı (AC frekans motoru sürücüsü), kuplaj, güç dağıtma çantası, kayış tekerleği, kayış, evrensel eklem ve ywz freninden oluşur.

Ana bilgisayar parça alt stand, çerçeve, aks standı, kayan aks standı, seviyelendirme silindiri, üst destekleme çerçevesi, yukarı ve aşağı destekleyici tekerlek standı, destekleyici tekerlek, elektrikli kaldırma ve presleme cihazından, 2 adet pres motora eşlik eder, manuel yağlama pompasından oluşur.

Bu makinenin özelliği:

Kabul edilen güç dağıtma çantası, her tesviye silindiri evrensel çapraz bağlantı ile bağlantılıdır, yukarı ve aşağı tesviye silindiri her ikisi de aktiftir, doğrusal hız tutarlılıktır, bu nedenle silindir yüzeyi ve plaka arasındaki sürtünmeler azalır, bu da tesviye verimliliğini hızlandırabilir.

Tesviye aksının her iki tarafında iki rulo yatağı seti vardır, sürtünmeleri azaltmak ve eksenelin kütüphaneyi önlemek için kullanılan bir düzlem itme seti, verimliliği hızlandırabilir.

Makineye yukarı ve aşağı, ön ve arka tarafları ayarlayabilen iki destek tekerleği grubu kurulur. Ana silindiri desteklemek ve silindir sertliğini ve hızlı seviyelendirme verimliliğini arttırmak için kullanılır. Destekleme tekerleği üzerindeki rulman, oksit cürufunun yatağa girmesini önleyebilen mühürlenir.

Makine solucan dişli ve solucan çubuğu, bipolar yavaşlama ve presleme, ağır presleme gücünü ayarlamak için büyük bir burulur, kaldırma ve presleme için ayrı ve senkronize olarak ayarlanabilir ve manuel mikro-ayarlama ayarlayabilir.

Tesviye silindiri, yağın kısa sürdüğünde yatağı yakmaktan kaçınabilen ve makine ömrünü daha uzun süre yakalayabilen orta frekans indüksiyon söndürme, daha derin bir seviyedir.

Tesviye konakçı makinesi, kolayca çalışabilen merkezi yağ beslemesini benimser. Başlıca bileşenler, anavatanda stresi yıkan ve bükmeyi azaltabilecek gelişmiş vibratör tarafından titreşiyor. Motor, kaldırma ve frenleme süresini azaltabilecek (ortak olanlardan üçte ikisi daha kısa) ve hızlı bir şekilde tesviye verimliliğini azaltabilen Eurotherm çekirdek plakasına eşlik eden doğrudan akım hız ayarlanabilir motordur.

7. Dönen Tip Kesme Makinesi:

Dahil: hidrolik salınım kirişi kesme q12y-6*2000.

Kesme, hafif kutup plakası kesimi için uygun olacak şekilde 3 derece döndürülebilir.

Kesildikten sonra, plaka paralelkenar olacak, bu şekilde malzeme israfını azaltır ve bir sonraki ışık direği yapımı işlemi için kolay olur

8. Kutup Uzunluğu Destekleme Tablosu + Dolly, Otomasyon Cihazı:

Çift kenar kayma ünitesinin önünde bir dolly var. Düz ve dikdörtgen plaka boyutunu kontrol etmek içindir. Dikdörtgen plaka boyutunu kontrol etmek için durdurucunun Dolly üzerindeki konumunu değiştirin.

Motorlu sürüş ile dolly, kutup plakasının uzunluğuna göre masanın üzerinde sağ konuma geçebilir.

Motorlu sürüşe sahip masa silindiri, silindir motorla daldığında, plaka dilimleme ünitesine hareket edebilir ve plakayı manuel olarak itmez. Pnömatik debriyajlı her silindir, motor ve zincir sistemi ile sürülebilir, ayrıca plakayı ayarlamak için plakayı manuel olarak hareket ettirebilir.

Hem Dolly'de hem de ön kenar kayma ünitesinde, dikdörtgen plakanın sağ boyutunu elde etmek için itmesi için pnömatik bir cihaz vardır.

9. Plaka Yükseliş Cihazı.

Bu cihaz iki pnömatik silindir içerir ve plaka uzunluğuna göre farklı yere taşınabilir.

Plaka kayma ünitesinin önüne ulaştığında, plaka durdurulacak, dolly'nin plakayı kelepçeleyip hareket ettirebilmesi için bu cihaz plakayı yükseltir.

• Çift kenar kayma ünitesi.

Çift kenar kayma makinesi, çelik tabakasını kesmek için yuvarlanan kesme prensibine dayanır.

Işık direği için tam genişliği elde etmek için sıcak haddelenmiş çelik plakanın kazıma kenarını kaydırmak içindir.

Dahil: iki çift sıkıştırma silindirleri, motor, dişli kutusu, dört bıçak

2 çift vida tipi bıçağı ile yukarı ve aşağı iki vida tipi silindir.

Vida tipi silindirler, kesme bıçağını herhangi bir plaka boyutunu kaydırmak için herhangi bir konuma ayarlamak için kolaydır.

11．Pole uzunluğu Destekleme Tablosu + Dolly, Otomasyon Cihazı:

Slitting ünitesinin önünde bir dolly var. Konik kesme derecesini kontrol etmek içindir. Konik kayma hızını kontrol etmek için durdurucunun Dolly üzerindeki konumunu değiştirerek.

Motorlu sürüş ile dolly, kutup plakasının uzunluğuna göre masanın üzerinde sağ konuma geçebilir. Ve sağ plaka hareket yönünü almak için plakayı kelepçeleyin.

Motorlu sürüşe sahip masa silindiri, silindir motorla daldığında, plaka dilimleme ünitesine hareket edebilir ve plakayı manuel olarak itmez. Pnömatik debriyajlı her silindir, motor ve zincir sistemi ile sürülebilir, ayrıca plakayı ayarlamak için plakayı manuel olarak hareket ettirebilir.

Hem Dolly'de hem de ön konik kayma ünitesinde, doğru konik kesme açısı elde etmek için itme plakasının durması için pnömatik cihazlar vardır.

12. Plaka Yükseliş Cihazı.

Bu cihaz iki pnömatik silindir içerir ve plaka uzunluğuna göre farklı yere taşınabilir.

Plaka kayma ünitesinin önüne ulaştığında, plaka durdurulacak, dolly'nin plakayı kelepçeleyip hareket ettirebilmesi için bu cihaz plakayı yükseltir.

13. Konik Slitting ünitesi

Konik Slitting Makinesi, çelik tabakayı kesmek için yuvarlanan kesme prensibine dayanır. Ve belirli bir konik hızla trapezyum plakası alın.

Dahil: İki çift sıkıştırma silindirleri, motor, dişli kutusu, yukarı ve taban sıkıştırma silindirleri, iki bıçak,

Bir çift yuva bıçağı ile iki vida tipi silindir yukarı ve aşağı.

Vida tipi silindirler, kesme bıçağını herhangi bir plaka boyutunu kaydırmak için herhangi bir konuma ayarlamak için kolaydır.

14. Bitmiş konik plaka için top tipi destek tablosu

15. Konik plaka boşaltma ve istifleme otomatik sistem

İki pnömatik sıkıştırma silindiri vardır. Alt sıkıştırma silindiri motorlu sürüşledir, silindir motorla daldığında, konik plaka kayma ünitesinden uzaklaşabilir. Plaka hareket etmeyi bıraktığında, yukarı silindir yükselecek ve plakanın boşaltılması için alan verecektir.

Tablonun altında, bu 12 ünite pnömatik boşaltma cihazıdır. Masanın ortasından yükselebilirler, daha sonra iki parça konik plaka her iki yan istifleme standına kayar.

16. Elektrik Sistemi:

Merkezi kontrol tablosu.

Çift kenar kayma ve konik kayma için PLC, AC sürücü inverter, dolly çalışma hızını etkili bir şekilde kontrol edebilen hızlı yanıt ve iyi aktivite özelliğine sahiptir.

17 Hidrolik Sistem:

Hidrolik güç 25L/dakika

Dahil: hidrolik istasyonu, vanalar, yağ tankı, eklem, yumuşak boru, sert boru vb.

18. Pnömatik Sistem:

Dolly ve masa debriyajı, plaka yükselmesi, plaka boşaltma cihazı vb. İçin

19． Option:

Konik kesimden sonra ek tesviye ünitesi.

Çelik plakanın stresini serbest bırakın ve bir sonraki işlem için kolay.

(Bu birim sokak ışık kutbu için 6mm'den daha az kalınlık için uygun)

20. Seçenek: Plaka Çevrimdışı Sistemi

(Plaka uzunluğa kesildikten sonra, sistem plakayı makinenin yanına hareket ettirebilir.)
