Ürün ayrıntıları:
|
Vurgulamak: | otomatik kesme makinesi,plaka kesme makinesi |
---|
Hızlı Detay:
isim | Diğer adı | Marka adı | CMC |
Işık direk için uzunluğa kadar kesim hattı | Açıcı, Çelik rulo kesme makinası, Dilme, Işık kutusu için kesme makinesi; | özellik | Çizgilerimiz geleneksel kesim uzunluğuna göre farklıdır, bir tarafı küçük, bir taraf geniş genişliğinde merdiven şeklinde bir tabaka alabilirsiniz |
Kesme kapasitesi | 2-6mm kalınlığında 12000 mm uzunluk Genişliği 800-1600mm | Endüstriyel Kullanım | Endüstriyel sokak lambası direği |
Açıklama:
Teknik parametre
1. Malzeme Kalınlığı: Q235A sıcak haddelenmiş yumuşak çelik için 2mm-6.0mm
2. Malzeme genişliği: 800-1600mm
3. Çelik bobinin ağırlığı: Maksimum 20 ton
4. Çelik bobinin iç çapı: Φ500mm-Φ750mm
5. Tesviye hızı: 5- 15m / dak.
6. Tesviye silindirlerinin sayısı: 13
7. Tesviye silindirleri çapı: 160mm
8. Ölçek için uzunluk aralığı: 2000 - 12000 mm aralığına göre.
10. Kesme uzunluğunun toleransı: ± 15 mm (8 m uzunlukta tabana taban)
11. Ana tesviye motor gücü: 37kw (toplam 65KW)
12. makine için genişlik alanı: yaklaşık 7000mm
Uygulama:
Bir tarafı küçük genişlik, bir taraf geniş genişlikteki çelik levha almak için hafif kutup malzemesi sargısızlaştırma, tesviye, kesme, kazıma kenar kesme ve konik kesme işlemi içindir.
Özellikler
1. Çelik rulo yükleme dolly araba:
YUKARI ve AŞAĞI: Hidrolik
Yatay hareketli: motorlu
Azami yük ağırlıkları: 15 Tonluk

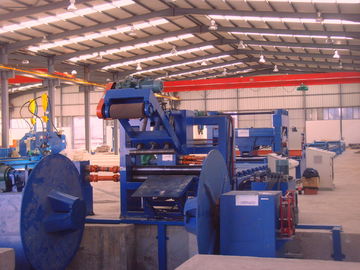

2. Hidrolik çift kafalı şemsiye tipi sökücü:
Dahil: Motorlu ödeme kapalı, Motor, redüktör,
Zincir sistemi, döndürmeyi değiştirir. Dönüş yönü saat yönünde ve saatin tersi yönde olabilir.
Açma ve kapama: Hidrolik
Azami yük ağırlıkları: 15 Tonluk
3. Hidrolik kılavuzluk presleme, kürek başlığı, sıkıştırma ve besleme tertibatı:
Çelik bobinin başını besleme ünitesine alıp, hidrolik olarak yukarı kaldırıp çelik bobinin gevşemesini önlemek için basın.
İki silindirin dönüşü materyali kenar kesim ünitesine gönderir. Makaralı yukarı ve aşağı: hidrolik
4. Orta hadde yolu çalışma masası: 4M

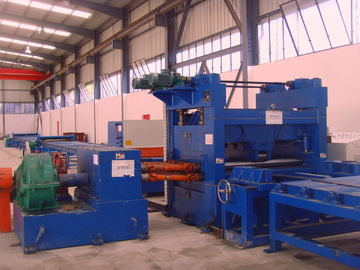

5. Tesviye birimi: (iki yatay tip),
Dahil: hız ayarlanabilir motor, redüktör, şanzıman.
Düzleştirici silindir, 40Cr ısı işlemleriyle ilgilidir. HRC48
Toplam 13'lük yukarı ve aşağı rulo (1 çift çimdik rulosu dahil)
Yukarı merdane tabanının yukarı ve aşağı hareketi, motor vasıtasıyla solucan sistemi ile sürülür.
Uzunluk ölçüm birimi ile birlikte:
Dönen kodlayıcı, kontrol sistemine uzunluk siginal gönderir ve belirli uzunluğu kontrol eder.
Not: seçenek: dört yönlendirme tipi tesviye ünitesi ve ayrı yönlendirici ünite.

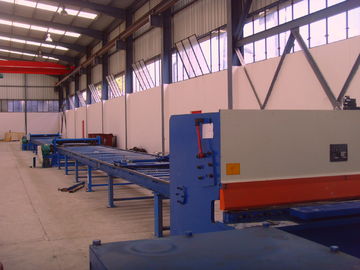

6. Kesme makinesi:
İçeriği: Hidrolik salınımlı kiriş makası Q12Y-6 * 2000.
7. Çift kenar kesme ünitesi.
Hafif direk için tam genişliği elde etmek için sıcak haddelenmiş çelik levhanın kazıma kenarını kesmek içindir.
Çelik levhayı kesmek için haddeleme makaslama prensibinin temelidir. Dilimleme ünitesinin önüne bir dolly var. Düz kesmeyi kontrol etmek içindir. Farklı genişlik fr farklı boyut ışık kutup levha almak için dilme bıçağı konumu değiştirerek.
Dahil olmak üzere :
Ray ile destek masası
Sıkıştırma plakası dolly, tek parça
Motor ve dişli kutusuyla çift kanatlı tip kenar kesme ünitesi.
8. Konik kesim ünitesi
Konik dilimleme makinesi, çelik levhayı kesmek için haddeleme makaslama prensibine dayalıdır. Dilimleme ünitesinin önüne bir dolly var. Konik kesme derecesini kontrol etmek içindir. Değişiklikle, koni kesme oranını kontrol etmek için dolly üzerindeki durdurucunun yerini değiştirin.
Dahil olmak üzere :
Ray ile destek masası
Sıkıştırma plakası dolly, tek parça
Motor ve dişli kutusu ile tek bıçaklı tip kenar kesme ünitesi.
9. Bitmiş konik sac için bilyalı destek masası
10. Elektrik sistemi:
Merkezi kontrol masası.
PLC, AC sürücü inverter, ölçüm hassasiyetini ve hızını etkili bir şekilde kontrol edebilen hızlı tepki ve iyi etkinlik özelliğine sahiptir.
11. Hidrolik sistem:
Hidrolik güç 25L / dak
İçeriği: hidrolik istasyon, vana, yağ deposu, eklem, yumuşak boru, sert boru ve benzeri.
Uzunluğa ve diğerlerine olan farkımız nedir?
Geleneksel boy kesme işlemi, çelik bobini sac haline getirir. Fakat bizimki özel olarak ışık kutbu için tasarlanmış, çelik bobini sac haline getirebilir, ancak aynı zamanda sacın merdiven biçimine benzer şekilde bir tarafı küçük genişliğe, bir taraf geniş genişliğe de kesilebilir.
Müşterilerle iletişim
C: Bu makineyle bir tarafı küçük eni ve bir tarafı geniş genişlikli sayfayı kesmek nasıl?
B: Birincisi, iki taraflı bir dilme birimi var, hafif kutup için tam genişliği elde etmek için sıcak haddelenmiş çelik plakanın kazıma kenarını kesmek için ve ardından çelik sacı 2 parçaya kesmek için konik kesme ünitemizi kullanabiliriz bir tarafı küçük ve bir tarafı daha büyük kağıt ile. Dilimleme ünitesinin önüne bir dolly var. Konik kesme derecesini kontrol etmek içindir. Değişiklikle, koni kesme oranını kontrol etmek için dolly üzerindeki durdurucunun yerini değiştirin.
C: Kesim için kaç tane model var?
B: Üç çeşit, 6X1600-12meter (maksimum kesme uzunluğu 12metre), 6X1600-14 metre (en fazla 14 metre) ve 6X1600-16 metre (en fazla 16 metre) var.
C: Kalite garantiniz ne kadar sürelidir?
Bir yıl. Ve makine müşteri atölyesine geldiğinde, işletmeye alma makinesine mühendisi gönderir ve eğitim verir. Ancak aynı zamanda müşteri, mühendislerinden atölyemize teslimattan önce eğitim vermesine izin verebilir.
