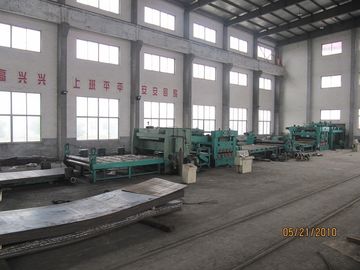

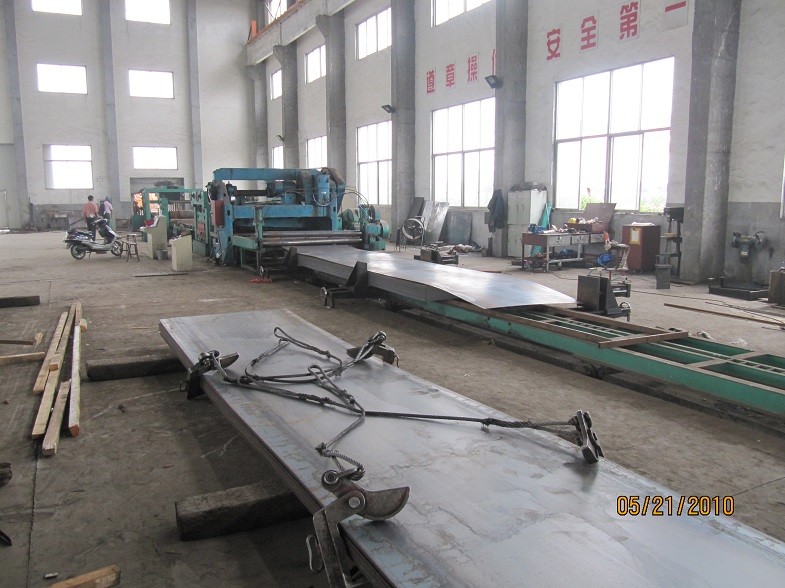

Işık direği endüstrisi için ekonomik Hidrolik Kıskaç Kesme Makinesi

Ekonomik Kesme Uzunluğu Hattı - Hafif Köşe Makinesi, 6m için 8m 10m 12m 14m Işık Kutuplu Kayma ve Kılavuz Üniteler İçin.

Hızlı Detay:

Açıklama:

Teknik parametre

1. Malzeme Kalınlığı: Q235A sıcak haddelenmiş yumuşak çelik için 2mm-6.0mm

2. Malzeme genişliği: 800-1600mm

3. Çelik bobinin ağırlığı: Maksimum 15 ton

4. Çelik c yağının iç çapı: Φ500mm-Φ750mm

5. Tesviye hızı: 5- 15m / dak.

6. Tesviye silindirlerinin sayısı: 13

7. Tesviye silindirleri çapı: 130mm

8. Ölçek için uzunluk aralığı: 2000 - 12000 mm aralığına göre.

10. Kesme uzunluğunun toleransı: ± 15 mm (8 m uzunlukta tabana taban)

11. Ana tesviye motor gücü: 37kw (toplam 57KW)

12. makine için genişlik alanı: yaklaşık 7000mm

Uygulama:

Bir tarafı küçük genişlik, bir taraf geniş genişlikteki çelik levha almak için hafif kutup malzemesi sargısızlaştırma, tesviye, kesme, kazıma kenar kesme ve konik kesme işlemi içindir.

Özellikler

1. Çelik rulo yükleme dolly araba:

YUKARI ve AŞAĞI: Hidrolik

Yatay hareketli: motorlu

Azami yük ağırlıkları: 15 Tonluk

2. Hidrolik çift kafalı şemsiye tipi sökücü:

Dahil: Motorlu ödeme kapalı, Motor, redüktör,

Zincir sistemi, döndürmeyi değiştirir. Dönüş yönü saat yönünde ve saatin tersi yönde olabilir.

Açma ve kapama: Hidrolik

Azami yük ağırlıkları: 15 Tonluk

3. Tesviye birimi: (iki yatay tip),

İki katmanlı merdaneler,

2 makaralı rulo, 11 makaralı makaralı 13 makaralı

Tesviye silindiri malzemesi: 42Cr. Çap: 130 mm, Susturulursa

İki katlı Tesviye silindirleri, tablayı ayarlamak için motor tahrik solucanı vidası yukarı ve aşağı hareket ettirir. .

Şanzıman sistemi hız ayarlanabilir motor, redüktör ve benzeri içerir.

Besleme merdaneleri yukarı / aşağı hareketi hidrolik ile yapılır.

Birim rehberlik sistemi ile

uzunluk ölçümü

Silindir üzerine uzunluk sayma enkoderi takılmıştır.

4, Kesme (Manuel plazma kesici müşteri tarafından hazırlanmıştır)

5. Çift kenar kesme ünitesi.

Hafif direk için tam genişliği elde etmek için sıcak haddelenmiş çelik levhanın kazıma kenarını kesmek içindir.

Çelik levhayı kesmek için haddeleme makaslama prensibinin temelidir. Dilimleme ünitesinin önüne bir dolly var. Düz kesmeyi kontrol etmek içindir. Farklı genişlik fr farklı boyut ışık kutup levha almak için dilme bıçağı konumu değiştirerek.

Dahil olmak üzere :

Ray ile destek masası

Sıkıştırma plakası dolly, tek parça

Motor ve dişli kutusuyla çift kanatlı tip kenar kesme ünitesi.

6. Konik kesim ünitesi

Konik dilimleme makinesi, çelik levhayı kesmek için haddeleme makaslama prensibine dayalıdır. Dilimleme ünitesinin önüne bir dolly var. Konik kesme derecesini kontrol etmek içindir. Değişiklikle, koni kesme oranını kontrol etmek için dolly üzerindeki durdurucunun yerini değiştirin.

Dahil olmak üzere :

Ray ile destek masası

Sıkıştırma plakası dolly, tek parça

Motor ve dişli kutusu ile tek bıçaklı tip kenar kesme ünitesi.

7. Bitmiş konik sac için bilyalı destek masası

8. Elektrik sistemi:

Merkezi kontrol masası.

PLC, AC sürücü inverter, ölçüm hassasiyetini ve hızını etkili bir şekilde kontrol edebilen hızlı tepki ve iyi etkinlik özelliğine sahiptir.

9. Hidrolik sistem:

Hidrolik güç 25L / dak

İçeriği: hidrolik istasyon, vana, yağ deposu, eklem, yumuşak boru, sert boru ve benzeri.

Standart kesim uzunluğuna ve ekonomik kesimimize göre fark nedir?

Standart uzunluk ile karşılaştırıldığında ekonomik tip 1) hidrolik kılavuzlama presleme, kürek başlığı, sıkıştırma ve besleme tertibatı içermez

Kullanıcı, levha kafasını kaldırma düzeneğine kaldırmak ve guild etmek için vinç kullanmalıdır

2) hidrolik salınımlı kiriş kesme makinesi: QC12Y-6X2000

Kullanıcı levha kesmek için manuel plazma kesme makinesi kullanmalıdır.

Müşterilerle iletişim

C: Bu makineyle bir tarafı küçük genişlik ve bir tarafı geniş genişlikli sayfayı kesmek nasıl?

B: Birincisi, iki taraflı bir dilme birimi var, hafif kutup için tam genişliği elde etmek için sıcak haddelenmiş çelik plakanın kazıma kenarını kesmek için ve ardından çelik sacı 2 parçaya kesmek için konik kesme ünitemizi kullanabiliriz bir tarafı küçük ve bir tarafı daha büyük kağıt ile. Dilimleme ünitesinin önüne bir dolly var. Konik kesme derecesini kontrol etmek içindir. Değişiklikle, koni kesme oranını kontrol etmek için dolly üzerindeki durdurucunun yerini değiştirin.

C: Kesim için kaç tane model var?

B: Üç çeşit, 6X1600-12meter (maksimum kesme uzunluğu 12metre), 6X1600-14 metre (en fazla 14 metre) ve 6X1600-16 metre (en fazla 16 metre) var.

C: Kalite garantiniz ne kadar sürelidir?

Bir yıl. Ve makine müşteri atölyesine geldiğinde, işletmeye alma makinesine mühendisi gönderir ve eğitim verir. Ancak aynı zamanda müşteri, mühendislerinden atölyemize teslimattan önce eğitim vermesine izin verebilir.
