| Marka Adı: | CMC |
| Model Number: | 2-WE67K-650/6000 |
| Adedi: | 1 Set |
| Ödeme Şartları: | L/C, T/T |

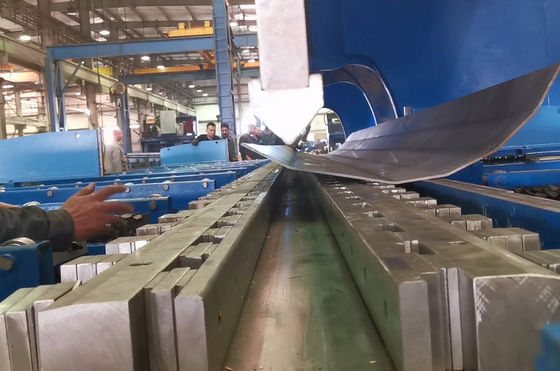

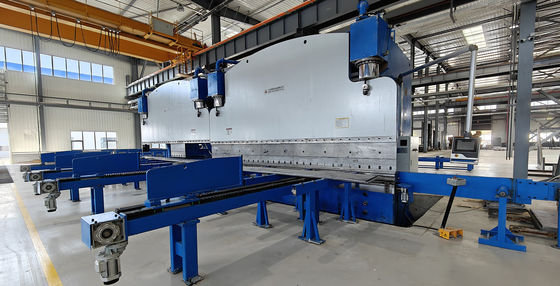

Hızlı Cnc Hidrolik Pres Fren Makinesi Hafif direği ve yüksek direği yapmak için
Uygulama: Işık direği ve yüksek direği yapmak
| Teknik özellikleri | |||
| 1 | Türü | Çok makineli Tandem Hidrolik CNC elektro-hidrolik senkronize | |
| 2 | Çalışma gücü | 2X650 Ton | |
| 3 | Masa uzunluğu | 2X6000mm | |
| 4 | çerçeveler arasındaki mesafe | 4800 mm | |
| 5 | Boğaz derinliği | 1500 mm | |
| 6 | Açık yükseklik | 1255 mm | |
| 7 | Felç | 320 mm | |
|
|
Çalışmak |
Çıkarma | 70mm/s |
| Çalışmak | 7.5mm/s | ||
| Dönüş | 75mm/s | ||
| 9 | Ana motor | 2x45kw (Siemens markası) | |
| 10 | CNC sistemi |
Tip: DELEM DA52S |
|
| 11 | Araç |
1 devirme ve 1 V ayarlanabilir alt ölçekli |
|
| 12 | Şişelerde mühür | Japonya'da veya SFK'da yapılan NOK | |
| 13 | Hidrolik bileşenler | BOSCH-Rexroth - Almanya | |
| 14 | Hidrolik pompa | BOSCH-Rexroth -, Almanya veya SUNNY, ABD | |
| 15 | Doğrusal Raster görüntüleyici sensörü | HEIDENHAIN, ALMANYA | |
| 16 | Kabinetteki ana elektrik elemanları | Schneider | |
| 17 | Ağırlık | 2x72000 kg | |
| 18 | Toplam boyut ((mm) LxWxH | 2xx6250x3840x5920 (ön destek dahil değil) | |
| 19 | Paketleme: |
Plastik kapaklı |
|
Seçenek Ürünleri:
| Seçenek 1 |
Bir yukarı alet tutucu ile, kalınlığı 18mm |
|
| Seçenek 2 | Ek olarak 2 set yuvarlak yukarı araç ve 1 set alt araç min OD 60mm yuvarlak konik tip ışık direği yapmak için uygun. konik oranı 11/1000 ve 13/1000. Toplam yukarı araç uzunluğu,Biri 16m ((11/1000 oranı) diğeri de 16m (13/1000 oranı)Toplam alt alet 16 m'dir. Bir tarafı 11/1000 oranında, diğer tarafı 13/1000. | |
| Seçenek 3 | itme tipi Hafif direk yan boşaltma sistemi, | |
| Seçenek 4 | Motorlu ön ve arka besleme sistemi, büyük kalınlıkta direğe | |
Not:Y1,Y2 Eksen------ Silindirleri kontrol etmek için ramın her iki tarafına da iki doğrusal ölçek yerleştirilmiştir.II Ana Performans:
1 Makinenin çerçevesi tank, çalışma masası, sol ve sağ korumalardan ve
Bu yüzden yüksek dayanıklılığa ve iyi sertliğe sahiptir. Ayrıca ortadan kaldırmak için titreşim alır
Stres.
2 Her iki makinenin senkronizasyon çalışma prensibi:Elektro-hidrolik
her iki makinenin senkronizasyonunu sağlamak için orantılı valf. orantılı valf, mekanik eylem çiftleri arasında küçük sürtünme gibi çok iyi performanslara sahip olan BOSCH şirketi tarafından üretilmiştir.Yüksek kontrol gücü ve sürekli etkinliğe sahip ince elektronik güçlendirici ve elektrikli mıknatıs. Sürekli ram pozisyonu denetlemek ve kontrol sistemine sinyal geri beslemek için makinenin her iki tarafında iki raster görüntüleyicileri vardır,Sonra kontrol sistemi bir makine üzerinde iki silindir senkronizasyon yapmak için elektrik-hidrolik valf kontrol edecektirRaster görüntüleyicilerinin doğrudan ev plakalarına değil, C plakalarına monte edildiği için, çalışma sırasında ram ve çerçevenin eğilmesi ölçüm ve kontrol hassasiyetini etkilemez.İki makine birlikte çalışırken, iki makine arasında kurulan diferansiyel potansiyometre mekanik senkronizasyon sinyalini elektronik bir sinkronizasyon sinyaliye aktarır ve senkronizasyon plakasına ve kontrol sistemine geri aktarır.Sinyal, elektrik-hidrolik orantılı valfi kontrol ederek her iki makinenin senkronizasyonunu kontrol etmek için BOSCH amplifikatörü tarafından büyütülecek.Böylece iki makinenin senkronizasyonu yüksek hassasiyetle elde edilir.
3 Bilgisayar aracılığıyla, operatör makineyle iletişim kurabilirdi. Bilgisayarın çeşitli servis dili vardır, bükme kuvvetini otomatik olarak hesaplar ve ayarlar.Ayrıca ölü noktayı hesaplayabilir ve kontrol edebilir.Hız değişim noktası. Kullanıcının özel gereksinimlerini karşılamak için ram'ın vuruşları (Y1, Y2) küçük bir eğim yapabilir.
4 Tam uzunluk iş ve eksantrik iş gereksinimlerini karşılamak için iyi bir kılavuzlama sistemi, konum ölçüm sistemi ve hidrolik denge sistemi ile donatılmıştır.
5 Çalışma masası telafi birimi, çalışma parçasının hassasiyetini sağlamak için çalışma sırasında makinenin eğilmesini telafi etmek için kabul edilir.
6 Silindir yüzeyi iyi aşınma ve ısı işlemine sahiptir, bu nedenle iyi yağlama ve uzun kullanım ömrüne sahiptir.
