Yüksek Direk Monopole için Model HM800-14000 Işık Direği Kapatma Kaynak Makinesi

(YÜKSEK DİREK) KESME KAYNAK MAKİNESİ

Model: HM800/14000 / Tozaltı Ark Kaynağı

Ürün Genel Bakışı

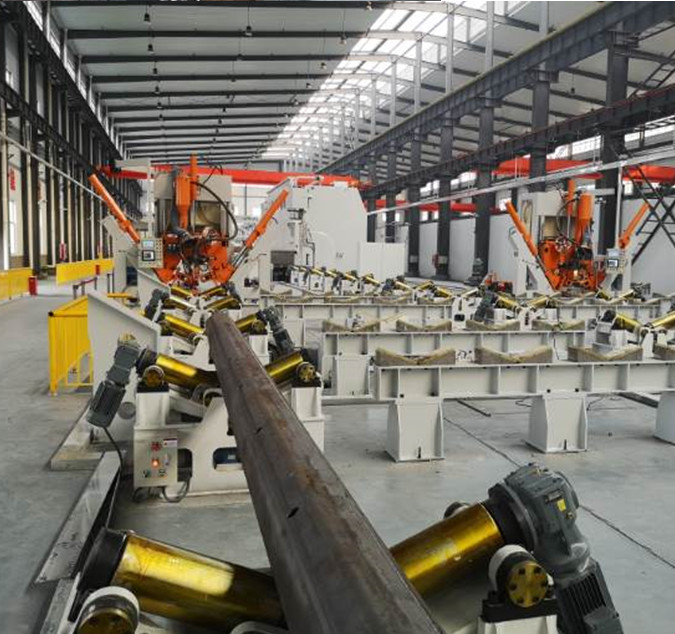

Bu otomatik direk kesme kaynak makinesi özel olarak monopoller, yüksek direkler, 5G iletişim direkleri ve standart sokak lambası direkleri için tasarlanmıştır. Orta boyutlu çokgen ve konik direklerde - özellikle tek boyuna dikişli direklerde - tutarlı, yüksek kaliteli kaynaklar sağlayan otomatik bir boyuna kapatma ve kaynak hattıdır. Motorlu taşıyıcı, direği ayarlanabilir bir hızda kaynak bölgesinden çekerken, hidrolik silindirler kaynak sırasında direği sıkıca kenetlemek için baskı tekerleklerini çalıştırır. Sonuç: döngüden döngüye minimum deformasyonla düz, burulmasız bir dikiş.

Anahtar Özellikler

Temel Avantajlar

1. Tam Otomatik CNC Ayarı CNC sistemi, direk çapı değiştikçe kenetleme basıncını, pres ayağı konumunu ve besleme hızını otomatik olarak ayarlar - pürüzsüz, tutarlı sonuçlar için kaynak boyunca dikişi mükemmel bir şekilde kapalı tutar.
2. Burulmasız Kaynak Düzgün hizalanmış önceki bir işleme dayanan kaynaklı direk dikişi sıfır burulmaya sahiptir. Operatörün dikişi yeniden merkezlemek için makinenin arkasında direği levye ile çekmesine veya bükmesine gerek kalmaz - önemli ölçüde işçilik tasarrufu sağlar.
3. Elektrik Frenli Değişken Frekanslı Sürücü Direk tahriki, temiz kafa ve kuyruk kaynağı için kararlı başlatma ve durdurma sağlayan VFD kontrolü ve elektrikli frenleme kullanır. Sistem, küçük uçtan alt uca kadar tam uzunlukta neredeyse hiç kaynaklanmamış artık bırakmadan kaynak yapar, bu da sonraki manuel işleri azaltır.
4. Üç Set Kenetleme Makaraları Basıncı 3 makara setine dağıtmak yüzey basıncını azaltır ve direk yüzeyinde çizilmeleri en aza indirir. Sekizgen, çokgen ve konik direkler için idealdir - hem eşit çaplı hem de konik.
5. Motorlu Hızlı Geri Dönüşlü Taşıyıcı İtme tipi taşıyıcı otomatik olarak geri döner - manuel itme yok, operatör yorgunluğu daha az.
6. Pnömatik Arka Kenetleme Arka itme taşıyıcısı, manuel kenetlemeden daha basit ve daha hızlı olan pnömatik bir kenetleme cihazı kullanır.
7. Tozaltı Ark Kaynağı Derin nüfuziyet, pürüzsüz kaynak boncuğu, düşük sıçrama, yüksek birikim oranı - kalın duvarlı direk üretimi için idealdir.
8. Makaralı Tip Boşaltma (Aynı Tarafta Yükleme/Boşaltma) Boşaltma tarafı kolay yükleme ve boşaltma için bir makara rafı kullanır ve yukarı/aşağı otomasyonu destekler. Yükleme ve boşaltma aynı tarafta olabilir, böylece operatör yalnızca ana makine konumunda çalışır - uzun mesafeli yürüme yok, işçilik yoğunluğu büyük ölçüde azalır.
9. Adaptif Arka Direk Yönlendirme Cihazı Arka kılavuz adaptif olarak ayarlanır, böylece kaynak dikişi konumu pratikte nadiren manuel ayarlama gerektirir.
10. Kamera Tabanlı Dikiş Takibi Kaynak kafasına monte edilmiş bir kamera, dikişi ana kontrol paneli ekranına yansıtır - dikiş takibini basitleştirir ve operatörün izleme yükünü azaltır.
11. Kendi Geliştirdiği Hidrolik ve CNC Sistemi Kaynaklı direğin minimum deformasyonla yuvarlak kalmasını sağlar.
12. Tek Operatör Tam hattı çalıştırmak için yalnızca 1 kişi gereklidir.
13. 5 Set Boşaltma Makaralı Rafı 12 m ve 14 m direkler için uygundur.
14. Özelleştirilebilir Çalışma Yönü Atölye düzeninize uyum sağlamak için makineler sola-sağa veya sağa-sola çalışma için yapılandırılabilir.
15. Özel Tasarım Mevcut Dünya çapında farklı direk tiplerini ve üretim gereksinimlerini karşılamak için makineleri özel olarak tasarlayabilir ve üretebiliriz.

Opsiyonel Konfigürasyonlar

• Soğutma Bakır Blok Sistemi Kaynak nüfuziyet oranını artırmak için ışık direğinin içine monte edilir. Konik ve sekizgen direkler için 2 set bakır blok içerir.
• Standart Sokak Lambası Direkleri için Kenetleme Makarası Çap aralığını 60 – 800 mm (yuvarlak ve konik direkler) aralığına genişletir.
• Sekizgen Sokak Lambası Direkleri için Kenetleme Makarası min. çap 60 mm.
• Sokak Lambası Direkleri için Arka Kenetleme Cihazı çok kısa direkler için küçük bir alet içerir (örn. 1 – 2 m kollu).

Makine Bileşimi

1. Taşıyıcı hareketi için uzun iş masası

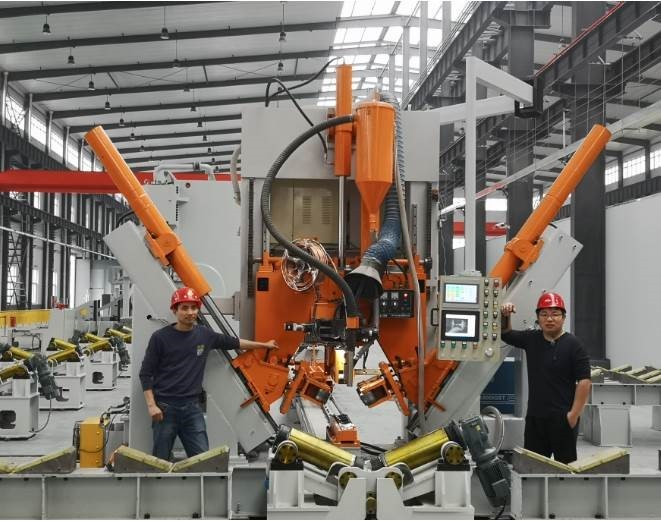

2. Ana portal çerçevesi
3. Taşıyıcı tahrik sistemi
4. Boşaltma makaralı rafı — 5 set (12 m / 14 m direkler için)
5. Orta boyutlu direkler için kenetleme makaraları
6. Tel besleyicili tozaltı ark kaynak sistemi
7. Akı geri kazanım sistemi
8. Hidrolik sistem
9. Kontrol sistemi
10. Müşteri direk gereksinimlerine göre kenetleme makarası setleri
    • Standart: Monopol / yüksek direk / 5G direği için 1 set
    • Opsiyonel: Sokak lambası direkleri için 1 set, min. Ø60 mm (yuvarlak ve konik)
    • Opsiyonel: Sokak lambası direkleri için 1 set, min. Ø60 mm (sekizgen)
    • Opsiyonel: Sokak lambası direkleri için arka kenetleme cihazı (1-2 m kısa kollar için alet dahil)
11. Opsiyonel: Soğutma bakır blok sistemi (konik ve sekizgen direkler için 2 set)

Uygulama Senaryoları

• Yüksek direkli aydınlatma direkleri
• Monopoller (trafik / sinyal / kamera)
• 5G iletişim direkleri
• Standart ve dekoratif sokak lambası direkleri
• Sekizgen, çokgen ve konik direkler

SSS

S1: Bu makinenin işleyebileceği maksimum direk uzunluğu ve çapı nedir?

C: Standart konfigürasyon, 14.000 mm uzunluğa ve 200 – 800 mm çapa kadar olan direkleri işler. Opsiyonel sokak lambası kenetleme makarası ile çap aralığı 60 mm'ye kadar uzanır.S2: Bu makine hem konik/koni şeklinde direkleri hem de düz (eşit çaplı) direkleri kaynak yapabilir mi?C: Evet. CNC sistemi, çap değiştikçe kenetleme basıncını ve besleme hızını otomatik olarak ayarlar, bu nedenle hem konik hem de eşit çaplı direkleri - sekizgen ve çokgen profiller dahil - işler.S3: Makine atölye düzenim için özelleştirilebilir mi?C: Evet. Farklı çalışma yönlerine (sola-sağa veya sağa-sola) sahip makineler sunuyoruz ve özel direk tipleri, uzunlukları veya üretim gereksinimleri için özel konfigürasyonlar tasarlayabiliriz.
