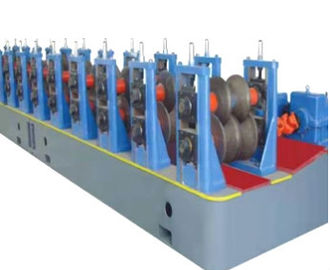

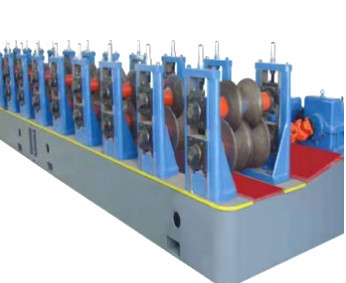

Çelik İki Dalga 3.0mm Korkuluk Rulo Şekillendirme Makinesi

Çelik İki Dalga 3.0mm Korkuluk Rulo Şekillendirme Makinesi

Brand Name:	CMC
Model Number:	31085
MOQ:	1 Takım
fiyat:	According to the machine requirements
Payment Terms:	L / C, D / A, D / P, T / T
Supply Ability:	Fiili duruma göre

Detail Information

Product Description

Detail Information

Menşe yeri:

Wuxi, Çin

Anavatan::

Wuxi, Çin

Voltaj:

380V 50Hz 3 faz

Marka adı::

CMC

Ürün adı::

İki dalga korkuluk rulo şekillendirme makinesi

Döşeme Tipi::

ÇELİK

Video giden denetimi::

Sağlanan

Ambalaj bilgileri:

Çıplak

Yetenek temini:

Fiili duruma göre

Vurgulamak:

476mm Korkuluk Rulo Şekillendirme Makinesi

20.7KW Korkuluk Rulo Şekillendirme Makinesi

Product Description

Temel makine parametreleri

Hammaddelerin mekanik özellikleri ve özellikleri

Malzeme: Q345B galvanizli sac

Kalınlık: 2.5 ～ 3.0mm

Genişlik: 450-476mm

Ağırlık: 65kg

Ürünlerin özellikleri

Ürün: ürün çizim tarafından

Ürün genişliği: 310mm ± 5mm

Ürün yüksekliği: 81mm ± 5mm

Ürün Özellikleri

Şekillendirme yöntemi: Soğuk rulo şekillendirme

Üretim hızı: ≤10m / dak

Besleme yönü: sol besleme

Ana voltaj: 380V, 50Hz

Birim toplam güç: yaklaşık 20.7KW

Tahrik mili yatağı: 6026

Turbo kaldırma: SWL10-3 / 23-FU3

Ana tahrik motoru: YVP180M-4-15

Redüktör: ZQ500-48.57

Duvar kaplaması malzemesi: A3

Mil malzemesi: 40

Kalıp malzemesi: Gcr15

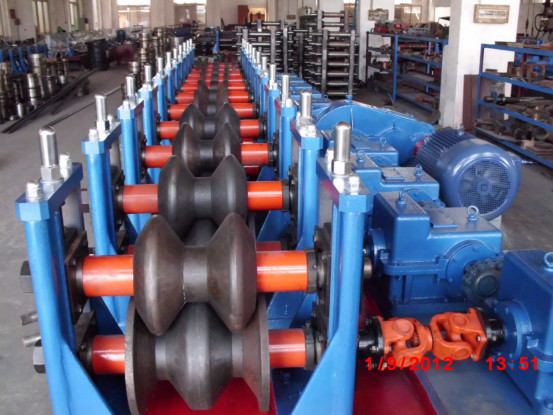

II - Ekipman Yapısına Genel Bakış

Ekipman çerçevesi A3 çelik levha ile işlenir, yaşlanma tedavisinden sonra 3 silindirli yapı, 1 üst ve 2 alt, alt silindir sabit bir yapı benimser, üst silindir kaydırıcı hareket ayarını benimser ve 3 set türbin kutusu sürücüsü tahrik edilir Üst ve alt ayarı yapmak için motor tarafından Türbin kutusu, 3 set kutunun senkronizasyonunu sağlamak için bir bağlantı çubuğu ile bağlanır ve 3 bağımsız duvar plakası, tüm makinenin paralelliğini sağlamak için bir şaft ile bağlanır.Makara milinin çapı 110 mm'dir.Sol ve sağda, biri iç ark ve diğeri dış ark için iki set kalıp ve bir dizi 15KW ana motor vardır.Sol ve sağ alt şaftları dişlilerden geçiren bir ZQ500 redüktör tarafından tahrik edilir. Dişli modülü, her sol ve sağ için bir tane olmak üzere 10m'dir. Ürün, çalışma konsolu aracılığıyla işlenir.

III.Ekipman konfigürasyonu kontrol listesi

Hayır

Bölüm adı

miktar

Kalıp şekillendirme

Her iki tarafta bir kalıp seti

15KW tahrik motoru

1set

Kalıp mili oluşturma

3Sets

Turbo kaldırma

3Sets

Kaldırma tahrik motoru

1set

ZQ500 redüktör

1set

Elektrik konsolu

1set

Ekipman ankraj cıvatası

1set

IV. Hizmet

· Örnek mevcuttur ve ücretsiz.

· Mevduat aldıktan sonra 15-30 gün malların teslimatını yapacağız.

· Tüm ürünlerimiz en iyi fiyat ve uygun fiyat ile.

· Biz deniz yoluyla teslim yapabilirsiniz, hava veya ekspres tarafından.

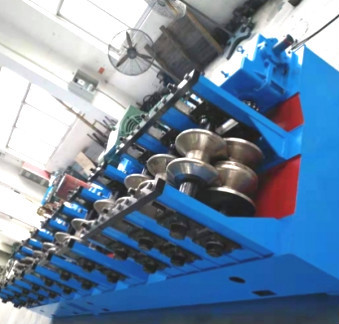

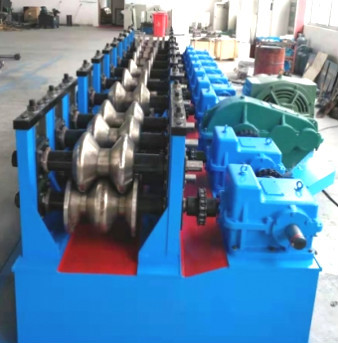

V. bükme makinesi ekipman yapı şeması:
