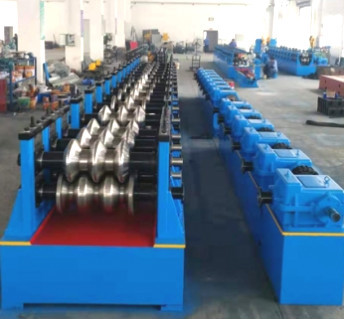

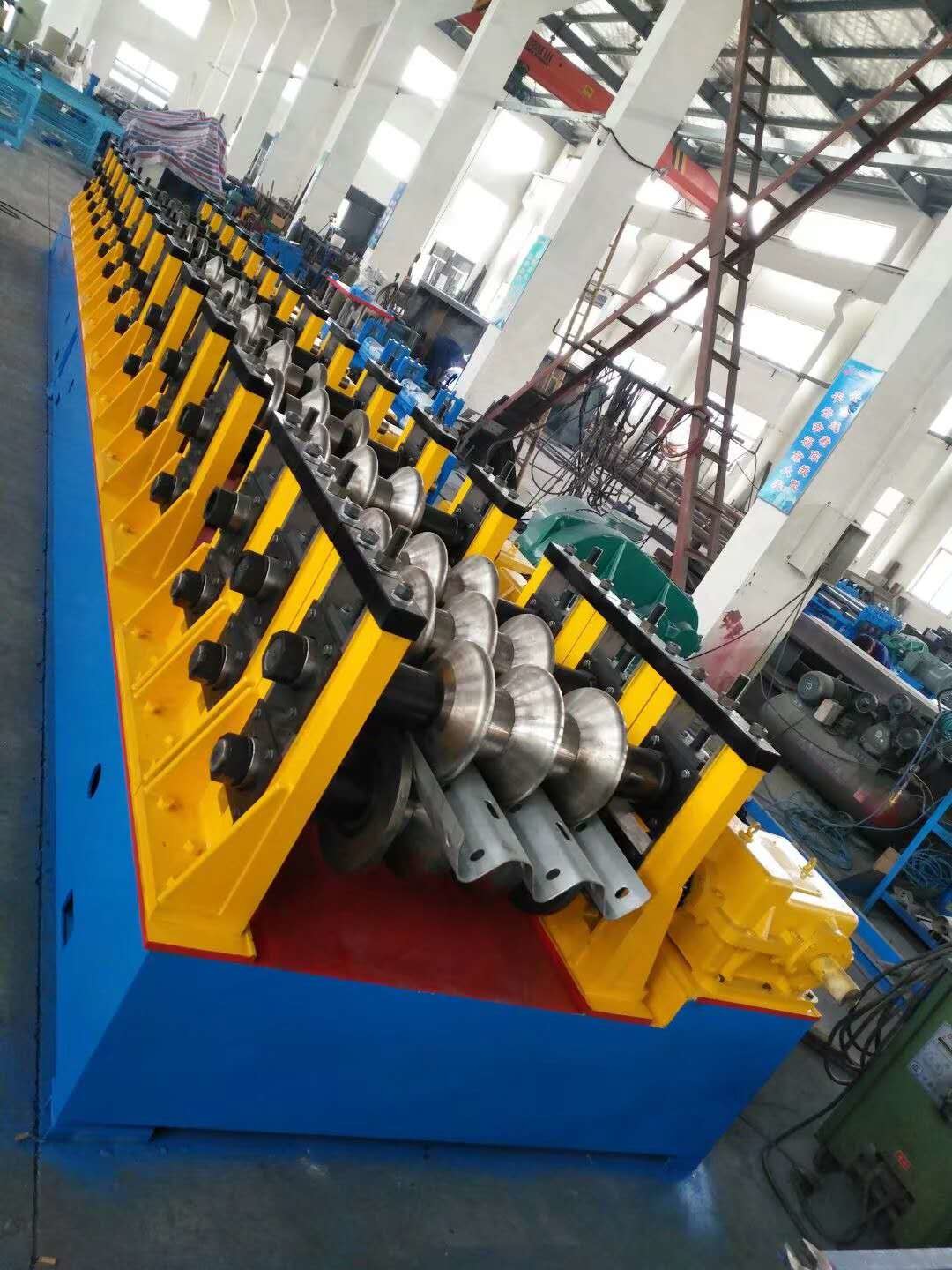

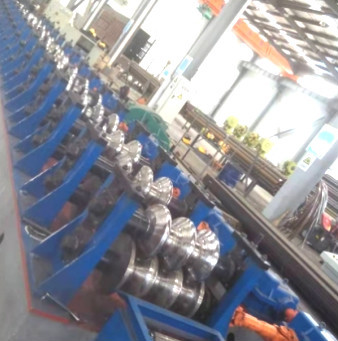

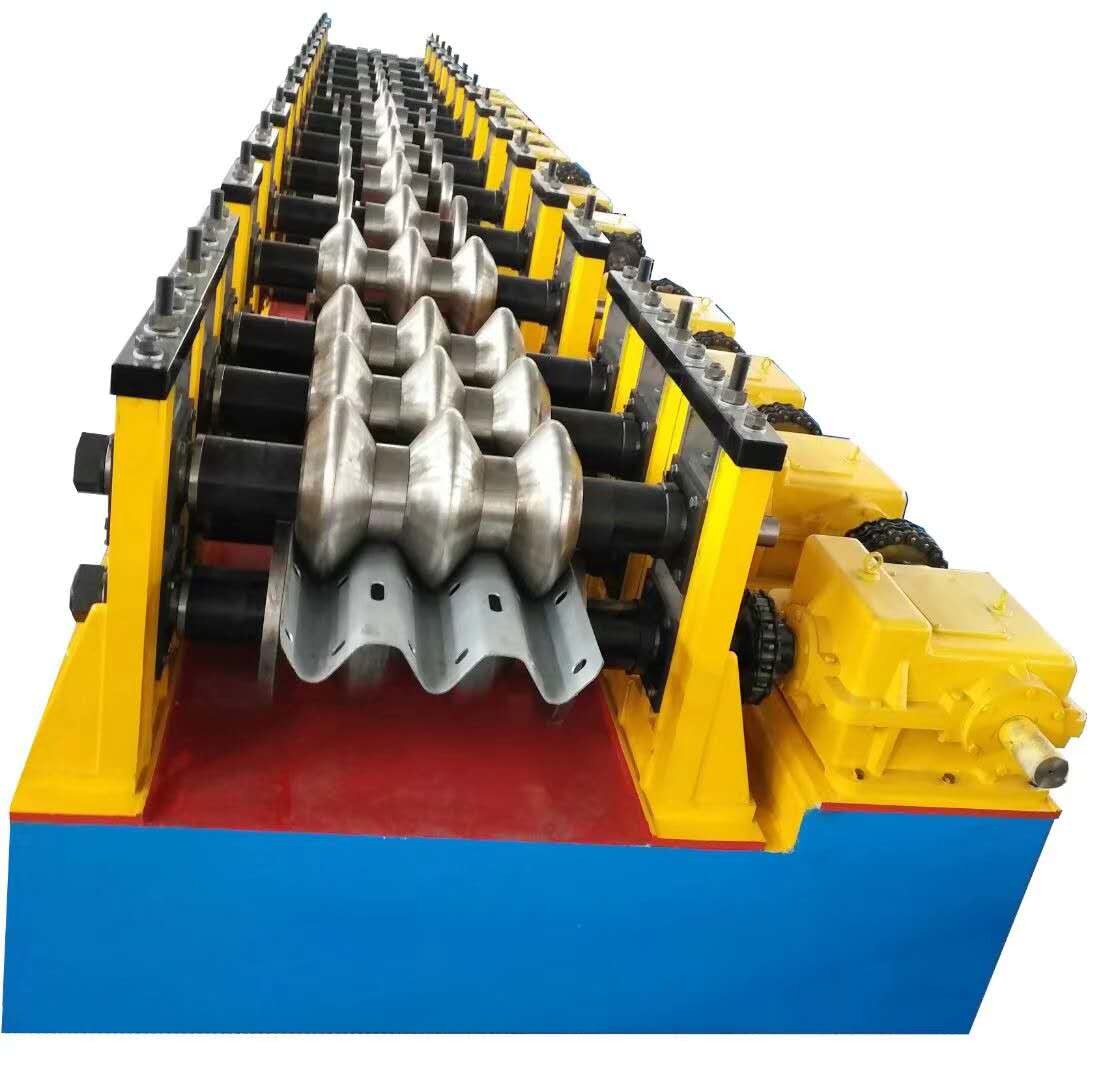

Üç Dalga 2.5mm Korkuluk Rulo Şekillendirme Makinesi

Üç dalga Korkuluk Rulo Şekillendirme makinesi

Temel makine parametreleri

1. Hammaddelerin mekanik özellikleri ve özellikleri
2. Malzeme: Q345B galvanizli sac
3. Kalınlık: 2.5 ～ 3.0mm
4. Genişlik: 450-476mm
5. Ağırlık: 65kg
6. Ürünlerin özellikleri
7. Ürün: ürün çizim tarafından
8. Ürün genişliği: 310mm ± 5mm
9. Ürün yüksekliği: 81mm ± 5mm
10. Ürün Özellikleri
11. Şekillendirme yöntemi: Soğuk rulo şekillendirme
12. Üretim hızı: ≤10m / dak
13. Besleme yönü: sol besleme
14. Ana voltaj: 380V, 50Hz
15. Birim toplam güç: yaklaşık 20.7KW
16. Tahrik mili yatağı: 6026
17. Turbo kaldırma: SWL10-3 / 23-FU3
18. Ana tahrik motoru: YVP180M-4-15
19. Redüktör: ZQ500-48.57
20. Duvar kaplaması malzemesi: A3
21. Mil malzemesi: 40
22. Kalıp malzemesi: Gcr15

II - Ekipman Yapısına Genel Bakış

Ekipman çerçevesi A3 çelik levha ile işlenir, yaşlanma tedavisinden sonra 3 silindirli yapı, 1 üst ve 2 alt, alt silindir sabit bir yapı benimser, üst silindir kaydırıcı hareket ayarını benimser ve 3 set türbin kutusu sürücüsü tahrik edilir Üst ve alt ayarı yapmak için motor tarafından Türbin kutusu, 3 set kutunun senkronizasyonunu sağlamak için bir bağlantı çubuğu ile bağlanır ve 3 bağımsız duvar plakası, tüm makinenin paralelliğini sağlamak için bir şaft ile bağlanır.Makara milinin çapı 110 mm'dir.Sol ve sağda, biri iç ark ve diğeri dış ark için iki set kalıp ve bir dizi 15KW ana motor vardır.Sol ve sağ alt şaftları dişlilerden geçiren bir ZQ500 redüktör tarafından tahrik edilir. Dişli modülü, her sol ve sağ için bir tane olmak üzere 10m'dir. Ürün, çalışma konsolu aracılığıyla işlenir.

III.Ekipman konfigürasyonu kontrol listesi
