| Marka Adı: | CMC |
| Model Number: | HM1200 / 12000 |
| Adedi: | 1 takım |
| fiyat: | According to the machine requirements |
| Ödeme Şartları: | L / C, D / A, D / P, T / T |
| Tedarik Yeteneği: | Fiili duruma göre |

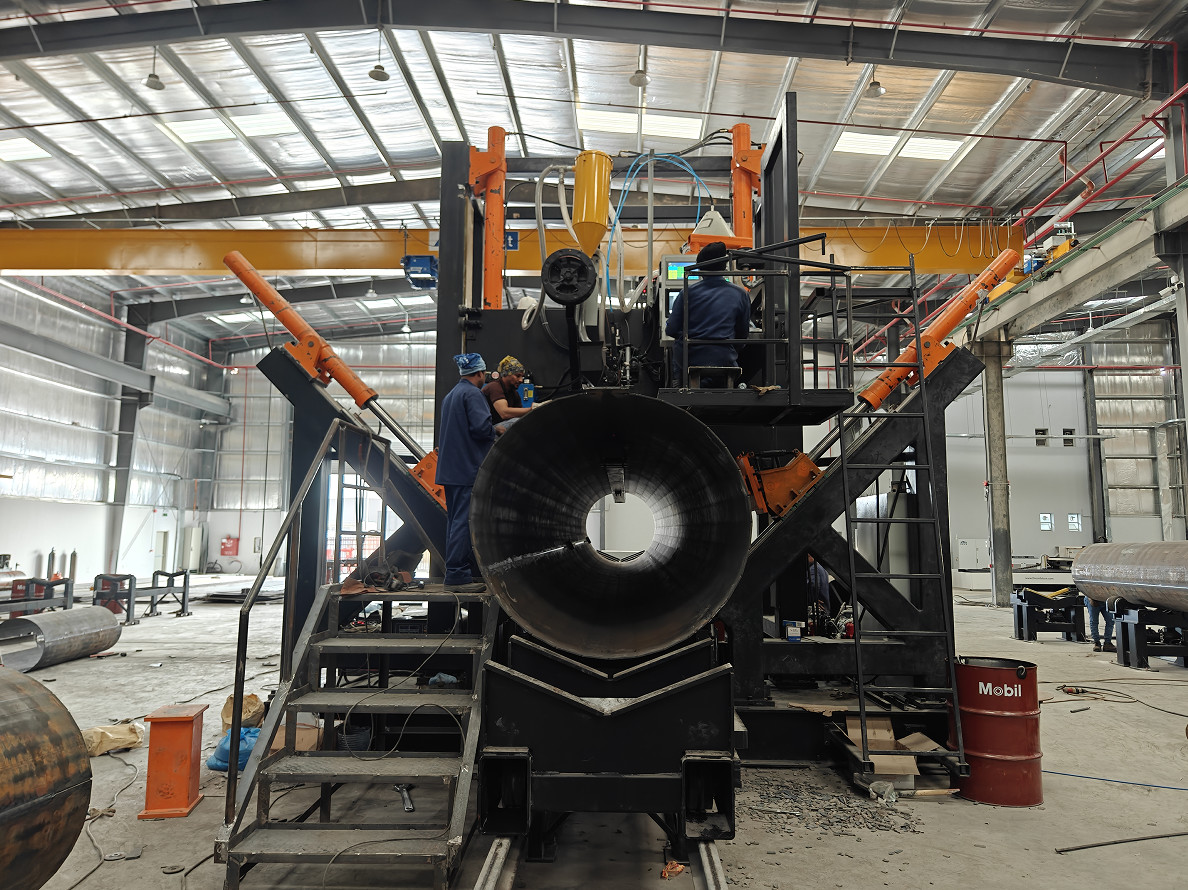

HM1200 / 12000
Yüksek direkli ve monopolik dikişli kaynak makinesi
Makine aşağıdaki eşyaları içerir:
Araba ve direği taşımak için uzun çalışma masası.
Ana portarya birimi
Ayaklı araba için tahrik sistemi
Hidrolik sıkıştırma (pult için sıkıştırma tekerlekleri dahil)
Saldırma tel besleme sistemi de dahil olmak üzere dalgalanmış ark kaynak sistemi.
Akış geri kazanma sistemi
Su soğutma sistemi olan iç bakır çubuk
Yükseliş tipi rulo, 2 adet
Hidrolik sistem
Kontrol sistemi
| Teknik özellikleri | ||
| 1 | İşlenebilir çapı | 300-1200 mm |
| 2 | İşlenebilir uzunluk | 12000 mm |
| 3 | Dikliği: | 4.5~12mm |
| 4 | Çapraz ayak miktarı | 3 birim |
| 5 | Pompa için motor gücü | 5.5 KW |
| 6 | Araba için hareketli motor | 7KW, AC servo |
| 7 | Dikey yol yürüyüşü | 1000 mm |
| 8 | Dikey yolculuk işgücü | 39 ton ((2 adet silindir x19.5 ton) |
| 9 | Yan yolculuk iş gücü | 32 ton x 2 parça |
| 10 | Kaynak makinesi |
Denizaltı Yay Kaynak, 630A ~ 1000A, müşteri tarafının gereksinimlerine göre. 630A~1000A |
| 11 | Kaydırma telinin çapı | 2.5 ~ 4mm kaynak tel, seçim yapmak için direk kalınlığına göre |
| 12 | Çalışma Hızı | 0.3~2m/min (Not: farklı kalınlık hızları farklı olacaktır |
| 13 | Kaynak yönü | Kaynak, asmanın büyük ucundan küçük ucuna kadar başlıyor. |
| 14 | Penetrasyon yeteneği | % 90 |
| 15 | Ana Elektriksel Elemanlar | Schneider (Fransa markası) |
| 16 | PLC | Siemens |
| 17 | Ana motor markası (hidrolik pompa için) | Siemens |
| 18 | Servo motor | Siemens |
| 19 | Kaynak gücü Marka ve model |
Denizaltı Yay Kaynaklama Kaiyuan (Panasonic'in Çin'deki Janpan fabrikası) |
| 20 | Ağırlık | 26 ton |
| 21 | Toplam boyutlar (mm) | 31000x5500x5100 mm (LXWXH) |
Uygulama:
Otomatik dikiş kaynak kolu için(Yüksek direk için,Monopol vb.)

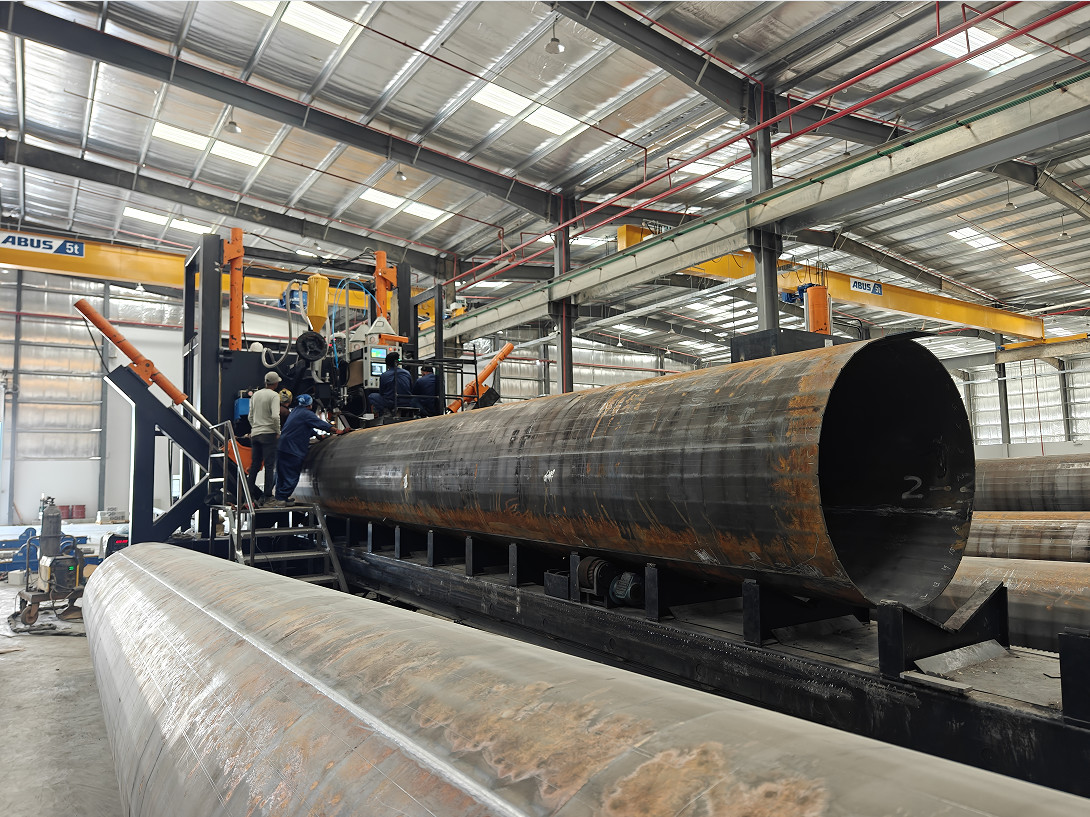

HIGHMAST POLE SHUT-WELDING MACHINE, bir kabuk veya iki kabuk türü çokgen ve daireli konik kutup için uygundur. otomatik kaynak hattıdır,portre tipi yapısı sabit ve kaynak sistemi ileHız ayarlanabilir hareket için SERVO motoru ile tam direği uzunluğunda bir araba, Hidrolik silindir sıkıştırma tekerleğini direği kapatmak ve aynı zamanda kaynak yapmak için itmek.
İki dikiş direği için, ilk dikiş kaynak tamamlandığında, alt rulo yükselecek ve ikinci dikiş kaynakına başlamak için direği başka bir dikiş konumuna döndürecek.
