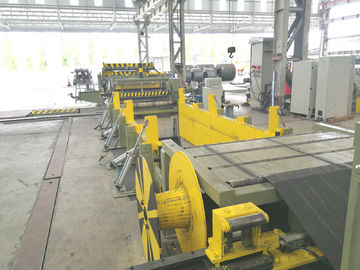

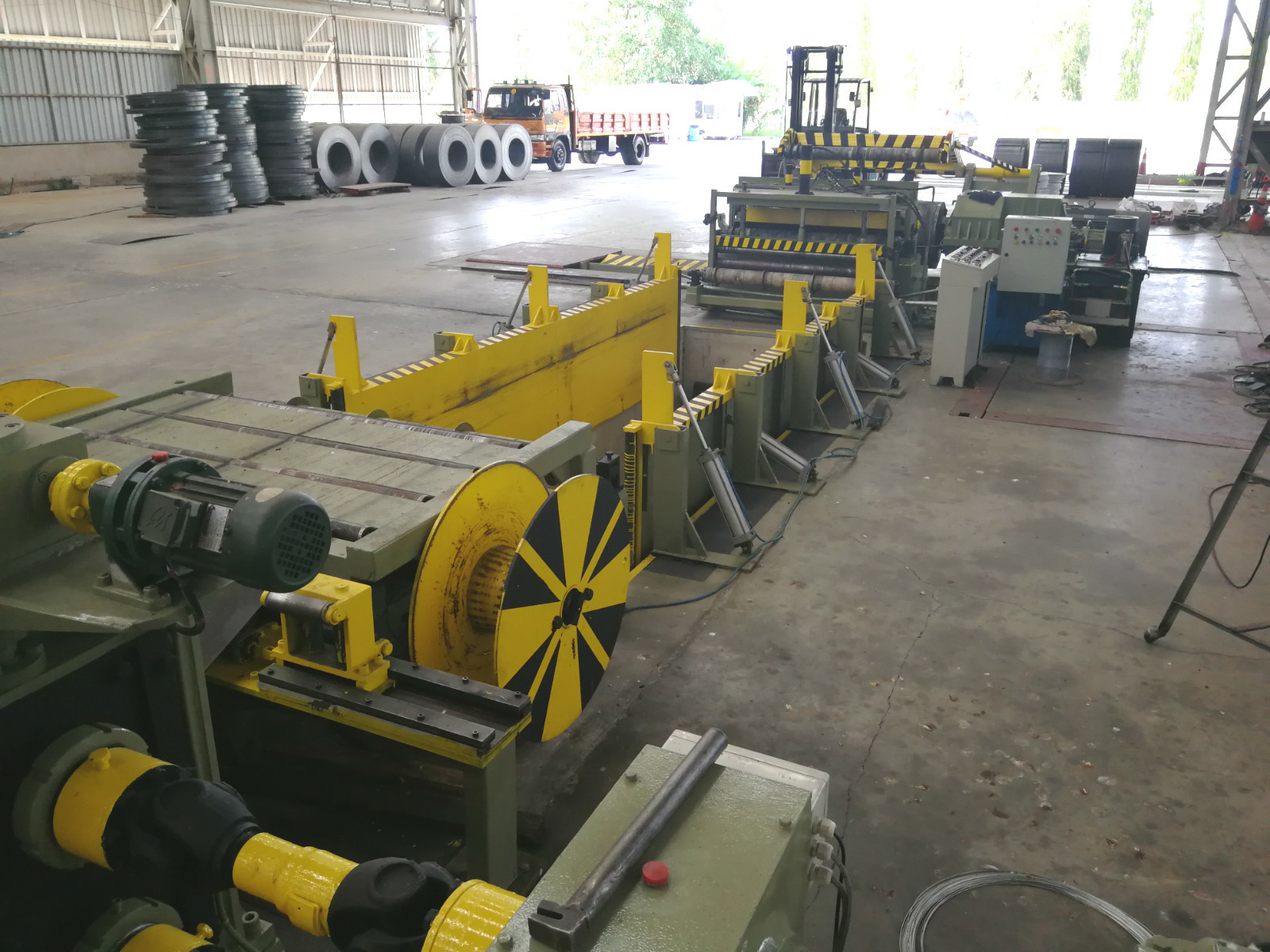

4x1600 Yüksek Hassasiyetli 37kw Çelik Rulo Dilme Hattı

4x1600 Çelik bobin dilme hattı Yüksek hassasiyetli çelik bobin dilme hattı

Boru yapım makinesini sabitlemek için çelik tel ve ahşap çerçeve kullanıyoruz;Ek olarak, ana motorları korumak için darbeye dayanıklı film kullanılmıştır.Konteyneri müşterimize mal teslim etmek için kullanıyoruz.Genel olarak FOSHAN limanından başlıyoruz ama müşterinin ihtiyacına göre diğer limanda da başlayabiliriz.

Servis Sonrası - Haftada 7 gün 24 saat servis sağlayın 1. Sevkiyattan önce tüp freze makinesini test edin 2. Boru üretim makinesinin kullanımıyla ilgili teknik rehberlik sağlayın 3. Garanti süresinden sonra yedek parçaları uygun fiyata tedarik edin 4. Tüp değirmen makinesi çalışması için geri bildirim 5. Uzun vadeli teknik yardım sağlayın 6. Çıktıyı iyileştirmenize, atıkları azaltmanıza ve maliyeti düşürmenize yardımcı olması için profesyonel mühendis sunun.

Teknik parametre:

1. Hammadde max.kalınlık 4mm, Min.kalınlık 2.5mm.sıcak haddelenmiş yumuşak çelik.

2. Malzemenin genişliği: 800-1550mm

3. Çelik bobin ağırlığı: Max 25 ton

4. Çelik bobinin iç çapı: 508mm-760mm

5. Çelik bobinin dış çapı: Maks. 1600mm

6. Sıkıştırma silindiri çapı: 190mm

7. Sıkıştırma silindiri motor gücü: 2.2kw, dişli kutusu modeli: BWD13, oran: 187

8. Sıkıştırma silindiri çalışma hızı: 3m / dak

9. Kaba tesviye silindiri miktarı: 3, bir yukarı, alt iki.

10. Kaba tesviye silindiri çapı: 125mm

11. Dilme bitmiş ürünler için, dilme genişliği toleransı: ± 0,20 mm

12. Kesilmiş bitmiş ürünler için, Maks. Bobin ağırlığı: 15 ton

13. Kesilmiş bitmiş ürünler için, çelik bobin iç çapı: 760mm

14. Dilme birimi kalınlığı: 2,5 ~ 4,5 mm, C245

15. Döngü çukuru özellikleri: 5500 × 2200mm × 2500mm Uzunluk × genişlik × derinlik

16. Dilme mili çapı: 220mm

17. Dilme mili malzemesi: 40Cr

18. Dilme ünitesi ana motor gücü: 37kw (960RPM), GEAR BOX650

19. Bıçak, ara parça, lastik halka detayları, ek listesine bakınız.

20. Dilme bıçağı malzemesi: H13K, Sertlik HRC55-58

21. Hurda geri sarma mekanizması ana motor gücü: YLJ6.3KG / M

22. Geri sarma hızı, kalınlık 4.5 mm, maks.20m / dak.kalınlık 2,5 mm, maks.25m / dak AC frekans hızı ayarlanabilir

23. Geri sarma ünitesi ana motor gücü: 90kw (960rpm), şanzıman: 850

24. Boyut detayları, ekli çizime bakınız

Tüm cihazın detayı:

1. Hidrolik bobin yükleme arabası

Bu araba, çelik bobin taşıyabilir ve yukarı aşağı hareket ettirebilir. Dört tekerlekli kılavuz rayın yürüme, yukarı ve aşağı hidrolik silindir ile tamamlanması, arabanın çalışması motor ve dişli kutusu redüktörü ile tamamlanır.

2. Hidrolik açıcı

Çift başlı şemsiye tipi, Dahil olanlar: sol ve sağ ünite,

Aç ve kapat: Hidrolik

Kılavuz tarzı taban, dirsek, tutucu mekanizma, çözme şaftı ve şemsiye tipi çift kafadan oluşur.

Çözücü, soldan sağa hareket edebilir ve aynı anda merkezileşebilir.

3. Hafif tip Hidrolik pres kılavuzu, kürek kafası, açıcı, sıkıştırma mekanizması:

Çerçeve tipi taban, hidrolik pres kılavuz kolu, hidrolik kepçe kafası mekanizması, hidrolik açıcı mekanizması, hidrolik kıstırma mekanizması vb.

3.1 Hidrolik pres kılavuz mekanizması: Hidrolik pres kılavuz kolu, pres kılavuz çelik tekerlek, dişli çark ve zincir aktarma mekanizmasından oluşur, 5.5Kw sikloid fırıldak hız düşürücü motor vb. İle donatılmıştır.

3.2 Hidrolik kepçe kafası mekanizması: Kepçe kafası kovanı, hidrolik kepçe kafası, kepçe kafası hidrolik kaldırma ve denge mekanizması vb.

3.3 Hidrolik açıcı mekanizması: Kılavuz direk ve kılavuz manşon, hidrolik açıcı aşağı bastırma ve kaldırma mekanizmasından vb. Oluşur.

3.4 Hidrolik kıstırma mekanizması: Braket, kayar blok tabanı, 2 kıstırma silindiri, üst merdane hidrolik kaldırma ve bastırma mekanizması, güç parçaları, dişli kutusundan oluşur.vb.

4.Tansition çalışma masası uzunluğu: 3m

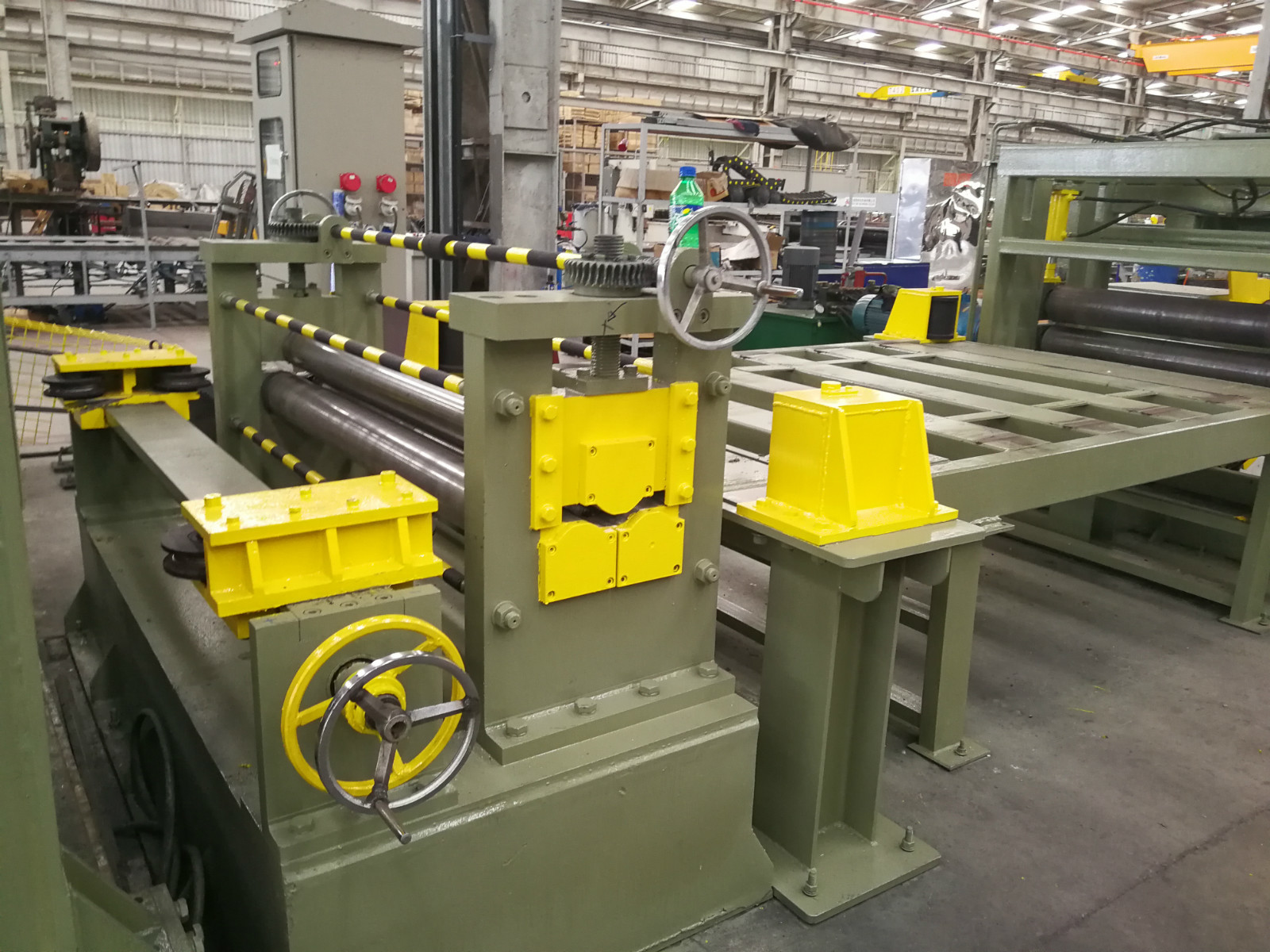

5. Kaba tesviye ünitesi

Kaba tesviye ünitesi, tesviye işlevi için üç silindire sahiptir.Devre dışı moddur.

6. Kesmeden önce kılavuzlama cihazı

Kılavuz tertibatı; çalışma braketi, kılavuz ray, vida mandreli ayarlama ve merkezleme mekanizması, aktif kılavuz taban kademesi, dikey makara mekanizmasından oluşmaktadır.

Dilme ünitesinden önceki tüm cihaz.

7. Dilme ünitesi:

Ana gövde kısmı ve güç kısmından oluşur.

Güç kısmı: Güç tabanı, yavaşlatıcı, AC hız ayarlı motor, dişli dağıtım kutusu, kaplin, kavrama, bağlantı parçaları, evrensel çapraz şanzıman vb.

Ana gövde kısmı: Taban kademesi, sabit tip braket, bıçak mili büyük kayar bloğu, bıçak mili iki parça, aktif braket, alet mili kayar bloğu, aktif braket hidrolik giriş ve çıkış bıçağı değiştirme ayar mekanizması, üst alet mili elektrikli kaldırma ve basma ayarlanabilir mekanizma vb.

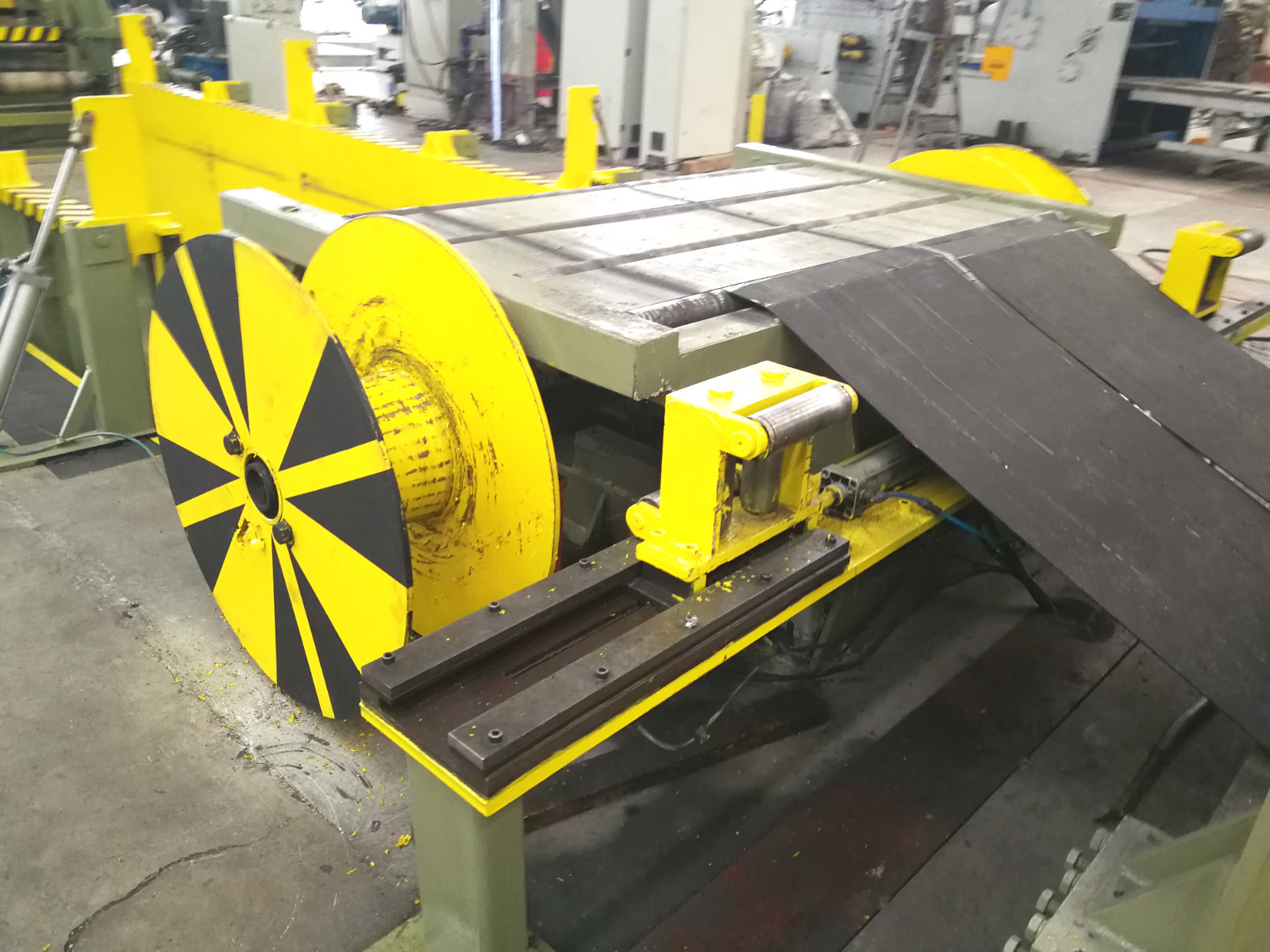

8. Hurda geri sarma mekanizması:

Braket, geri sarma mili, yatak tabanı, 2 konik geri sarma diski, zincir ve dişli çark transmisyon mekanizması, redüktör, kaplin, motor vb.

9. Döngü ve geçiş çalışma masası:

Braket, yatak tabanı, tekerlekli yol, destek sacı,

Döngü çukuru Uzunluk × genişlik × derinlik: teknik parametre olarak

yükselmek için hidrolik silindirli geçiş çalışma masası.

Sol ve sağ olmak üzere iki bölümden oluşmaktadır.

10. Ön ayırma, gergi mekanizması, hidrolik pres ayırma mekanizması, plaka destekleme mekanizması:

Taban, yatak tabanı, ön ayırma yatağı, sönümleme braketi, sönümleme plakası, sönümleme plakası hidrolik kaldırma ve bastırma mekanizması, gerilimi ters çevirme braketi, 2 gergi reflektör rulosu, pres ayırma braketi, pres ayırma mili, pres ayırma parçasından oluşur. , hidrolik aşağı bastırma ve kaldırma mekanizması, hidrolik plaka destekleme mekanizması, hidrolik plaka destekli kaldırma ve denge mekanizması, ayırma levhaları, naylon ara burçlar vb. ile donatılmıştır.

11. Geri tepme ünitesi:

Taban, geri tepme azaltma dişli kutusu, geri tepme şaftı, kemer plakası, genleşme tutma diski, diyagonal sürgülü blok genişletme ve geri çekme mekanizması, maşa kıskaç mekanizmasının hidrolik ağzı, genleşme ve döner yağ silindiri mekanizması, tutucu mekanizma, kaplin, hidrolik aktif destek kolu , destek tabanı, AC hız ayarlı motor vb. ile donatılmıştır.

12. Hidrolik boşaltma arabası:

Bu araba ayrı bobin, hidrolik hareket ve kaldırma taşıyabilir, arabanın çalışması dört tekerlekli kılavuz rayı motorla tahrik edilir ve hattan çıkar.

13. Elektrik sistemi:

Merkezi kontrol masası.

Kabin, ana elektrik kontrol işletim dolabı, yardımcı işletim kabini ve diğer elektrik sistemlerinden oluşur.Dilme ve geri tepme motoru.

Ekipman, güvenlik koruması, acil durdurma ve güç kesme düğmesi, makine durdurma gösterge lambası vb.

14 Hidrolik sistem:

Hidrolik güç 25L / dak

İçeriği: hidrolik istasyon, valfler, yağ deposu, bağlantı, yumuşak boru, sert boru vb.

Dilme bıçağı, ara parça, boşluk plakası, ara parça namlusu, lastik halka listesi (Makine ile değil, ek maliyet gerektirir)
