ROBOT BASE Plak kaynak ve kapı kesme kombinasyon makinesi
Model: RW-DC120/300
Uygulama:
Robot ve kaynak gücü arasındaki gerçek zamanlı iletişimle,İyi kaliteli kaynak dikiş elde etmek için farklı kaynak pozisyonuna göre- Evet.
Bu makinenin sokak lambaları üretiminde altı ana uygulaması vardır:
Konik kutuplar, yuvarlak kutuplar, sekizgen kutuplar, çokgen kutuplar, eşit çaplı kutuplar için uygundur
Ana parametreler:
| Hayır, hayır. | Ürün | Parametreler |
| 1 | Çubuk min çapı | 120 mm |
| 2 | Polun en büyük çapı | 300 mm |
| 3 | Polun maksimum uzunluğu | 12 metre veya 14 metre. |
| 4 | Çubuk min. kalınlığı | 2.5mm |
| 5 | Polun en büyük kalınlığı |
Kaynak için: 12 mm Kapı kesimi kalınlığı için 8 mm, seçenek=12 mm) |
| 6 |
Genişletilmiş tüpün deforme edilebilen maksimum kalınlığı |
8 mm |
| 7 |
Polun maksimum ağırlığı |
Standart: 300kg Seçenek: 500kg |
| 8 |
Alt plaka sertleştiricisinin maksimum QTY'si |
4 ~ 8 Not: Eğer miktar büyükse ve sertleştiricilerin mesafesi küçükse ve kaynak meşale etkilenirse, sertleştiricilerin yarısı kaynaklanabilir. |
| 9 |
Alt plaka sertleştiricisinin boyutu |
Normal sokak lambaları ve yüksek direkler uygundur. (Farklı boyutlardaki sertleştirici farklı kalıplar gerektirir, bu kalıplar makineye sağlanan kalıplara göre kullanıcı tarafından işlenebilir ve üretilebilir) |
| 10 |
Kaynak hızı |
Referans hızı 300~500mm/min Farklı kalınlık ve farklı kaynak hızı |
| 11 |
Alt plakanın şekli |
Çember, kare, sekizgen, dört kenarın birden fazla kenarı |
| 12 |
Alt plakanın min kalınlığı |
10 mm Önerilen değer, çok ince, iç ve dış kaynaklanması zordur, kolayca yakılır) |
| 13 |
Alt plakanın maksimum kalınlığı |
Normal direkler için uygundur |
| 14 |
Alt plakanın min boyutu |
150 mm × 150 mm |
| 15 |
Alt plakanın en büyük boyutu |
Çaprağı: 500 mm, veya kare tabak 500x500. Seçenek: Diametresi: 700mm, veya kare plaka 700x700. |
| 16 |
Sertleştirici ve taban plakanın boyut tutarlılığı için gereklilikler |
Boyut toleransı 1 mm içinde. Daha iyi bir robot kaynak etkisi elde etmek için boyut tutarlılığını sağlamak için lazer kesimi veya plazma kesimi kullanılması önerilir |
| 17 |
Kapı çerçevesinin boyut tutarlılığı için gereksinimler |
Genellikle, kapı çerçevesi dışarıdan satın alınır ve boyut toleransı 1 mm'den fazladır. Bu nedenle, el ile kapı çerçevesini kurmak gerekir ve nokta kaynak sıkıca sonra (veya sıkıştırma sonra, robot tekrar kaynak olacak, tolerans nispeten küçük ise,Ayrıca robot tarafından doğrudan kaynaklanabilir. (Not: Kapı çerçevesinin boyut toleransı nispeten büyükse, kapı çerçevesi ile kapı arasındaki boşluğun nispeten büyük olmasına neden olur ve kaynakın yerel sızmasına neden olur.ve yerel manuel onarım kaynak daha sonra gereklidir) |
| 18 |
Anahtar plazma kesiminin konumu ile ilgili olarak, Kapının en yüksek noktasından taban levhasına en yüksek mesafe |
1400mm |
| 19 |
Kesim tipi |
Standart:boru tipi kesimi ((3 eksen) Seçenek düz yüzey tipi kesme + boru tipi kesme (4 eksen) |
| 20 |
Kapı boyutu ve şekli |
Kesim aralığında sınır yoktur. |
| 21 |
Kapı çerçevesinin kaynak konumu ile ilgili olarak,Kapının en yüksek noktasından taban levhasına en yüksek mesafe |
2000mm |
| 22 |
Çubuk tipi için uygundur. |
Konik kutuplar, yuvarlak kutuplar, sekizgen kutuplar, sekizgen üzerinde çokgen şekiller ve eşit çaplı kutuplar hepsi uygundur |
| 23 |
Plazma kaynağı |
Hypertherm Powermax 45 (ABD'de yapıldı) |
| 24 |
Maksimum delikleme ve kaliteli kesim kalınlığı |
8 mm (önerilen değer) |
| 25 |
Kesme hızı |
Normal bir sokak lambası direğinde bir kapının kesme süresi 30 ~ 40 saniyedir |
| 26 |
CNC sistemi |
Si Dafeng (SF-2100S) |
| 27 |
Yuva yapma yazılımı |
SmartNest |
| 28 |
CNC Plasma kesme meşalesi |
1 set |
| 29 |
Yay voltajı yüksekliği kontrolörü |
Yükseklik HP105 |
| 30 |
Yükseklik aygıtı |
Plasma Fener yükseklik taşıyıcı cihazı, 1 set |
| 31 |
Üretim hızı (Baş plakanın iç ve dış kaynakları, elektrikli kapı kesimi, kapı çerçevesinin kaynakları dahil) |
Normal sokak lambası direği: 12 ~ 16 dakika 5G direği: 40~45 dakika Belirli süre direğin büyüklüğüne, sertleştiricinin büyüklüğüne ve kapının büyüklüğüne bağlıdır |

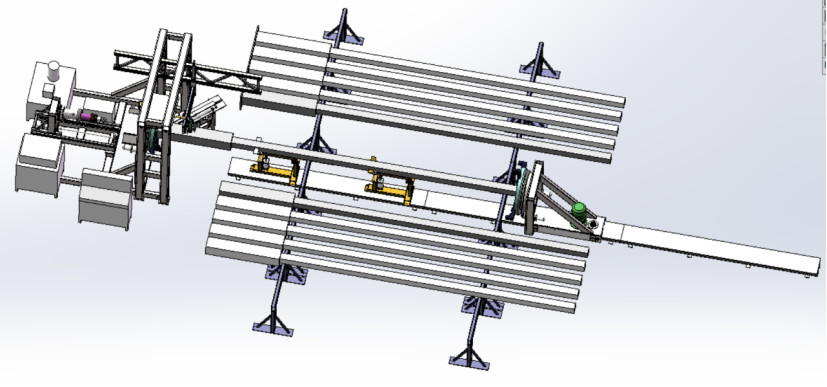

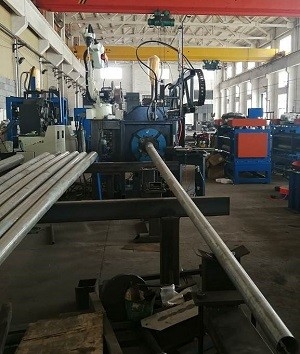

Genel düzen şu şekilde:
Özel özellikler:
Seçenek Ürünleri:
Kapı kesme plazma: Hypertherm Powermax45, önerme maksimum kalınlığı 8mm. Seçenek: Hypertherm Powermax65, önerme maksimum kalınlığı12mm.
Maksimum direği çapı 400mm ve kare tüp maksimum boyutu 350x350, elektrikli çak iç çapı 620mm, 5G ağır direği için uygundur (500kg olarak), Alt plaka maksimum. çapı 700mm,veya kare taban plaka 700x700mm
3. düz yüzey tipi kesim + boru tipi kesim (4 eksen)
Fonksiyon (1):
Üretim yönetimi verilerini sağlayabilir: zaman üzerindeki güç, kaynak zamanı, kesim zamanı, kaynak olmayan zaman, üretim miktarı vb.
Fonksiyon (2):
Makine internete bağlandıktan sonra, makine tedarikçisi müşteriye uzaktan hata teşhisi ve uzaktan parametreler ayarlamasında yardımcı olabilir.Müşterilerin üretimi hızlı bir şekilde yeniden başlatması için uygun.

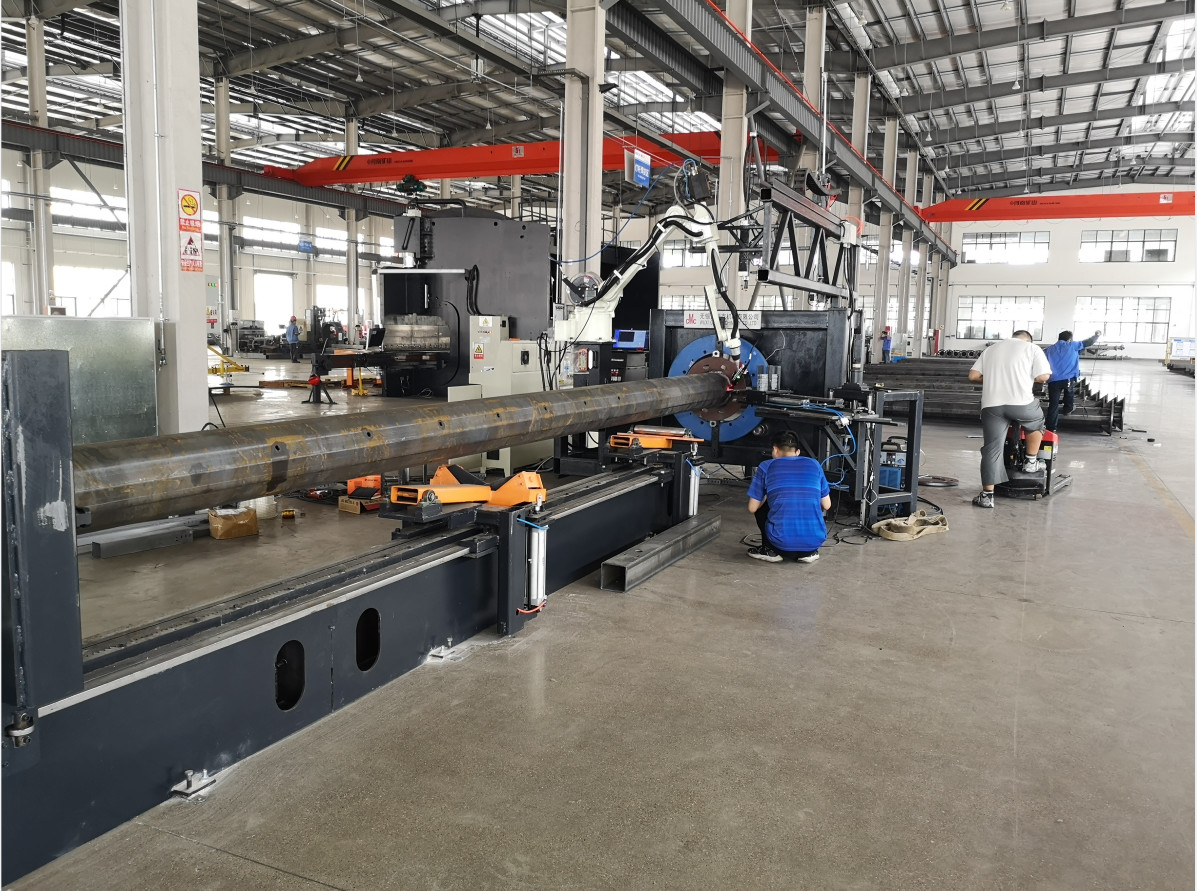

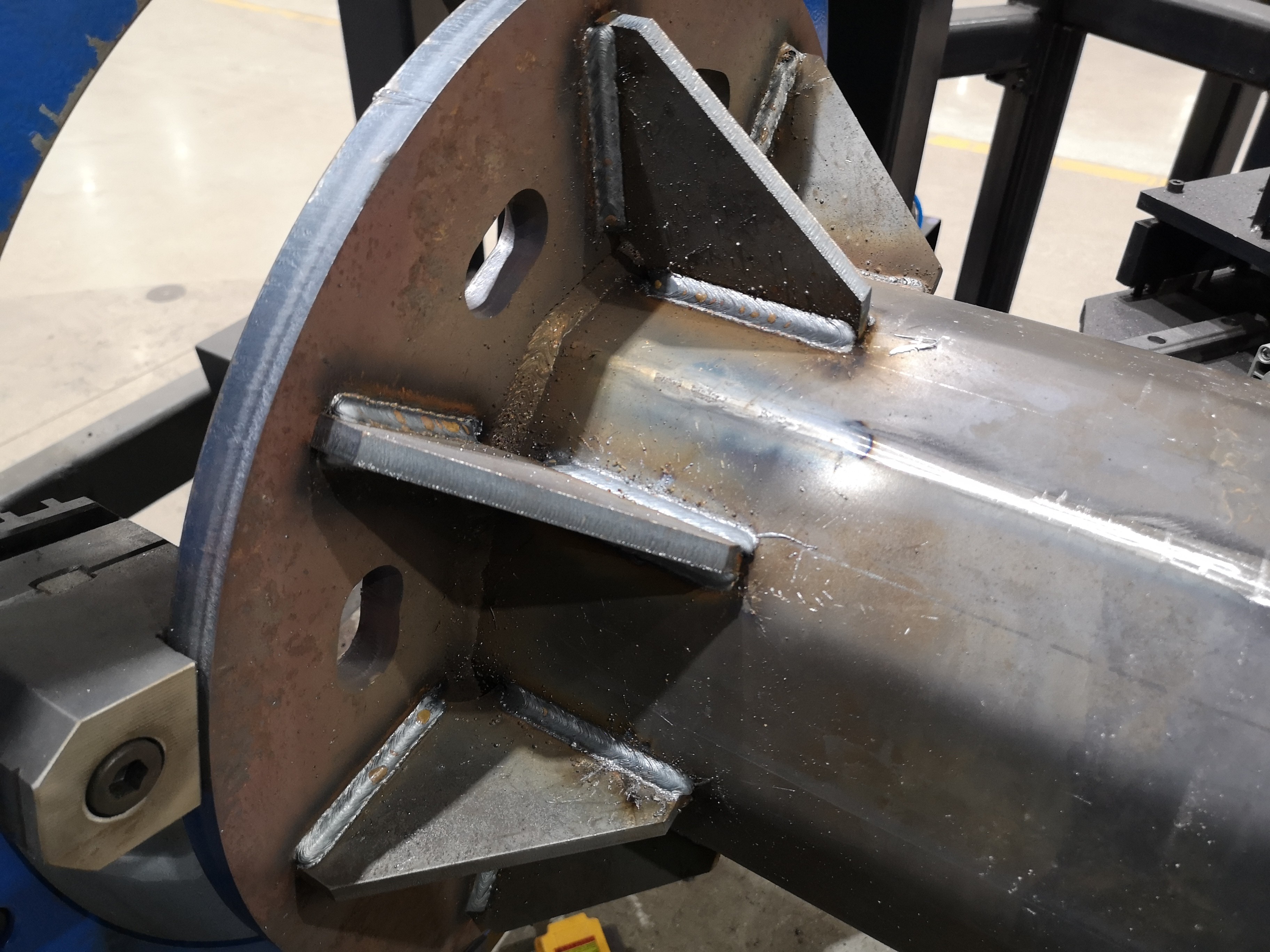

Benzer fotoğraflar
Robot kaynak sistemi
1Kawasaki Robot BA006N (Japonya markası)
BA serisi, özellikle kaynak için geliştirilen bir robot serisidir.Çalışması kolaydır ve basit öğretim operasyonu ile yetenekli kaynak işlemini sağlayabilirÖğretim cihazına mükemmel görsel etkisi ve kolay çalıştırılması ile dokunmatik bir LCD renk ekranı kurulmuştur. Robot kaynak makinesi sadece bir kablo bağlantısına ihtiyaç duyar,Kaynak koşullarını sınıflandırabilir., ve bir anahtar çağrı.
| Öğretim yöntemleri | AS Dil Programlama Öğretimi Basit İşlem | |
| İdam şekli | Manual mod | Bağımsız eksenler, temel koordinat sistemi ve araç koordinat sistemi |
| Üretim şekli |
Her bir eksen/düzün interpolasyon eylemi ve yay |
|
| Depolama kapasitesi | 8000 adım eşdeğerdir. | |
| Genel sinyal | Dış İşlem Sinyali | Acil durma, dış bekleme sinyali |
| Giriş ve çıkış | 32+32 | |
Kawasaki BA serisi robotları E01 kontrol dolabı, kompakt şekli, uygun işletim sistemi, zengin fonksiyonları, kolay bakım ve yüksek ölçeklenebilirliği kullanır.dokunmatik ekran 640 x 480 piksel. Arkaplan aydınlatması LCD ekranını daha kolay görmek için kullanılır. işletim sistemi WINDOWS CE'yi benimser. Pencere gösterimi için açılır menü kullanılır, bu da düzenleme işlemini basit ve kolaylaştırır.
| Füksiyonlar | Standart yay kaynak | |
|
Model
|
BA006N | |
| Kol şekli | Dikey çoklu eklemler | |
| DOF | 6 eksen | |
| Maksimum yük kapasitesi ((KG) | 6 | |
|
Maksimum etki alanı [DEG] |
JT1 elektrik kaynağı ve kontrol hattı |
±165 |
| JT2 | +150 ¢-90 | |
| JT3 | +45-175 | |
| JT4 | ±180 | |
| JT5 | ±135 | |
| JT6 | ±360 | |
|
En yüksek etki hızı [DEG/S] |
JT1 elektrik kaynağı ve kontrol hattı |
240 |
| JT2 | 240 | |
| JT3 | 220 | |
| JT4 | 430 | |
| JT5 | 430 | |
| JT6 | 650 | |
| Dayanıklılık[N.M] | JT4 | 12 |
| JT5 | 12 | |
| JT6 | 3.75 | |
|
İnersiyon anı [KG.M2] |
JT4 | 0.4 |
| JT5 | 0.4 | |
| JT6 | 0.07 | |
| Tekrarlanan konumlandırma doğruluğu [MM] | ±0.05 | |
| Yatay uzatma [MM] | 1445 | |
| Ağırlık[Kg] | 150 | |
| Güç kapasitesi [KVA] | 3.0 | |
| Kurulum modu | Yer, üst yükleme | |
| Kurulum ortamı | Sıcaklık | 0°45° |
| Nemlilik | % 35 (çiy yok) | |
| titreşim | 0.5G aşağıda 0.5 | |
| Diğerleri | Robotun montajı yanıcı veya aşındırıcı sıvı veya gaz cihazlarının müdahalesinden uzak olmalıdır. | |
| IP seviyesi | IP65 | |
| Önerilen denetleyici | E01 | |
Etki alanı
Giriş Kaynak meşale çarpışma önleyici
350 kaynak meşale sistemi, Asya'da yay kaynak için yaygın olarak kullanılan bir CO2 kaynak meşalesi.
Değiştirilebilir silah boynu kaynak tabancası sistemi, yüksek değerli değer ve yüksek çalışma döngüsü avantajlarına sahiptir: akıllı arayüz hızlı bakım ve tekrarlanabilir konumlandırma işlevlerini gerçekleştirebilir,ve duraklama süresini kısaltmak
Kaynak tabanca sistemi, tüm ortak makine eklemleri için çeşitli silah boyunları ve tutucular arasından seçim yapmaktadır.
Avantaj
(1) Tipik Asyalı CO2 kaynak tasarımı
(2) Değiştirilebilir silah boynuzları ekipmanın durma süresini kısaltabilir ve bakım ve onarım maliyetlerini azaltabilir
(3) Optimal sıcaklık özellikleri, aşınma parçalarının uzun kullanım ömrünü sağlar
(4) Yüksek kaliteli kablo kümeleri sistemin uzun kullanım ömrünü sağlar
(5) Sağlam kaynak meşale yapısı yüksek çarpışma istikrarını sağlayabilir
| Model | 350 |
| Soğutma yolu | Hava |
| Görev döngüsü | % 100 |
| İsimlendirilmiş değer | 350A CO2 |
| 300A (karışık bileşim) | |
| Tel çapı | 0.8-1.4 mm |
| Kaynak tabanca boynu | 35° |
Aygıt Tanımı:
NBC-350RL robot özel kaynak makinesi iki kaynak moduna sahiptir: düşük sıçrama ve sabit basınç, karbon çelik zengin argon ve CO2 gazı korumalı kaynak gerçekleştirebilmektedir.Bu ürün tamamen dijital bir kontrol yöntemi kullanıyor., çok uyarlanabilir ve dijital/analog bir arayüz aracılığıyla ark kaynak robotu ile iletişim kurabilir.
Performans özellikleri
(1) Kawasaki robotu ile eşleştirilebilir
(2)Bir çok dijital arayüz kontrol tipi, müşteri tarafından depolanan kaynak parametrelerini doğrudan arayabilir.
(3)Çok küçük kaynak sıçraması, güzel kaynak dikiş şekli
(4) Optimize edilmiş yay yakma, yay kapatma ve top çıkarma işlevleri
Tamamen dijital kontrol sistemi kaynak işleminin hassas kontrolünü ve istikrarlı yay uzunluğunu gerçekleştirir.
Güçlü dijital hata raporlama fonksiyonu, çeşitli hataların gösterilmesi için hata kodları vardır.
Sistemde yerleşik bir kaynak uzmanı veritabanı ve otomatik ve akıllı parametreler kombinasyonu bulunmaktadır.
Dost canlısı işletim arayüzü, birleşik ayar modu, ustalaşması kolay.
Yumuşak anahtarlı inverter teknolojisi, tüm makine son derece güvenilir, enerji tasarrufu ve elektrik tasarrufu.
Kaynak gücü parametreleri
| - Hayır, hayır. | Ürün | Parametreler |
| 1 |
Adlık giriş voltajı/sıklığı |
380V±25% 3P/50Hz |
| 2 | (KVA) Adlık giriş kapasitesi | 14 |
| 3 | (A) Adlık giriş akımı (A) | 21 |
| 4 | (V) Adlık çıkış voltajı (V) | 31.5 |
| 5 | (%) Adlık yük süresi (%) | % 60 |
| 6 | (V) Çıkış boşluk voltajı (V) | 96 |
| 7 |
(A/V) Çıktı akımı/tensiyon aralığı (A/V) |
60A/17V 350A/31.5V |
| 8 | (mm) Kaynak tel çapı (mm) | 0.8,1.0,1.2 |
| 9 | Kablo besleme tipi | İtme tel. |
| 10 | (L/dakika) Hava akışı hızı (L/dakika) | 15 ¢20 |
| 11 | Fener soğutma yöntemi | Hava soğutması |
| 12 | Kapalılık derecesi | IP23 |
| 13 | İzolasyon sınıfı | H |
| 14 |
L*W*H (cm) Boyutlar L*W*H (cm) |
66*32*56 |
| 15 | (Kg) Ağırlık | 55 |
| 16 | EMC emisyon seviyesi | A |
Seçenek:Silah temizleme, tel kesme ve silikon yağı püskürtme cihazı
Resimde görüldüğü gibi, silah temizleme ve silikon yağ püskürtme cihazı, kaynak meşalesinin nozelindeki sıçramayı temizlemek ve nozelin içine sıçramaya karşı silikon yağı püskürtmek için kullanılır.Kablo kesme cihazı kaynak telinin ucunda küçük topu kesmek ve kaynak telin kuru uzatma tutarlı olmasını sağlamak için kullanılır, yay başlangıcının başarı oranını ve kaynak sürecinin istikrarını ve başlangıçta tespitin doğruluğunu sağlamak için.
Çalışma ortamı
1Yerleştirme: C yerleştirme, 10 ohm'dan daha az yerleştirme direnci.
2"Saldırma tel: diske monte edilmiş tel
3Çevre koşullarının kullanımı (içeride)
Çevre sıcaklığı:-5°C~40°C.
Nitelikli nem: ≤ 80%.. Çiy yok
Programlama ve İş Akışı
Programlama akışı
