8mm Işık Direği Boyu Kesme Makinesi Q235A Dilme ve Boy Kesme Hattı

Işık Direği Modeli CTLA8x1800 İçin Boy Kesme Hattı

(Tam Otomatik tip, 4 katlı tesviye)

Teknik parametre

• Malzemenin kalınlığı: Q235A (Q345=6mm,) sıcak haddelenmiş yumuşak çelik için 3mm-8mm,(ST52=6mm)
• Malzemenin genişliği: 800-1800mm
• Çelik bobin ağırlığı: Max 30 ton
• Çelik bobinin iç çapı:Φ508mm-Φ760mm
• Tesviye hızı: 5- 15m/dak
• Tesviye silindiri sayısı: 13
• Tesviye silindirleri çapı : 144mm
• Tesviye silindiri mesafesi: 150mm
• Tesviye silindiri malzemesi: GCr15
• Tesviye silindiri sertliği: HRC55-58
• Destekleyici silindir cihazı: 3 adet
• Destekleyici silindir çapı: 150mm
• Ölçek için uzunluk aralığı: Gereksinimlere göre 2000~12000 mm
• Kesme boyu toleransı :±15mm (8m uzunluğundaki plakanın tabanı)
• Ana tesviye motor gücü: 45kw, 960RPM
• Kesme makinesi kapasitesi: 8mmx2500mm
• Kesme makinesi dönüş açısı :Max.1.5 derece.
• çift ​​kenar ve konik Dilme hızı 15 m/dak.
• 11kw dilimleme için ana motorun gücü
• Dolly hareket hızı: 15m/dak,ayarlanabilir
• Dilme bıçağı malzemesi : H13k
• Dilme bıçağı çapı :310mm
• konik dilme Sıkıştırma rulo çapı: 310mm
• Maks.Çift dilme ünitesinin iç Genişliği: 1800mm
• Maks.konik dilme ünitesinin iç Genişliği: 2400mm
• makine için genişlik alanı: yaklaşık 7000mm

Tescilli özellikler:

Tam otomatik tip, direğe uygun genişlikte, boy CNC kontrollü, otomasyonlu konik dilme, Konik plaka boşaltma ve istifleme otomatik sistemi.

İki bıçaklı çift sıyırmalı kenar dilme ünitesi ve konik dilme ünitesi ile.

(Not : 6 mm'den küçük plakalar için otomatik istifleme sistemi, ışık direği plakası)

Başvuru:

Bir tarafı küçük genişlik, bir tarafı büyük genişlik ÇELİK TABAKA elde etmek için hafif direk malzemesinin açılması, tesviye edilmesi, kesilmesi, sıyırmalı kenar dilme ve konik dilme işlemi içindir.

Cihazın detayı

1. Çelik bobin yükleme arabası

YUKARI ve AŞAĞI: Hidrolik

Yatay hareketli: motorlu

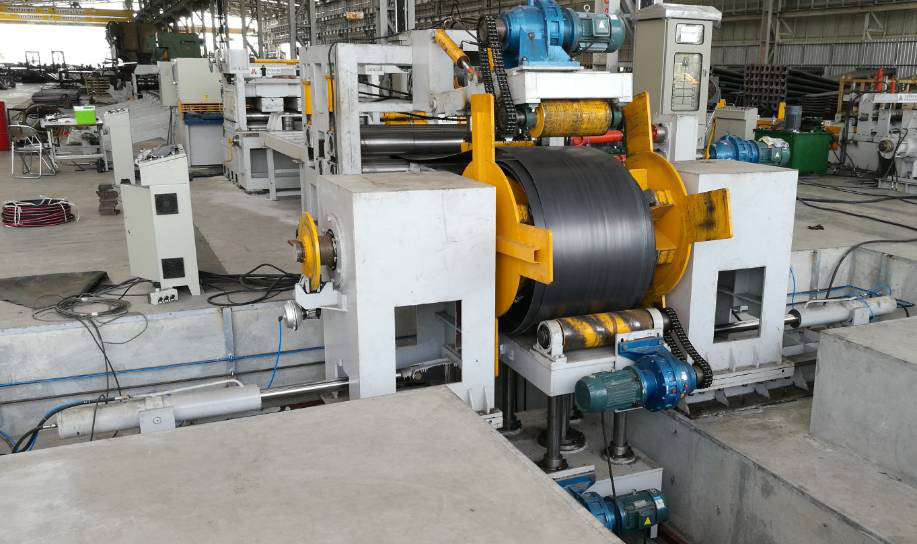

2. Hidrolik çift kafalı şemsiye tipi açıcı:

Dahil: sol ve sağ ünite,

Mil dönüş gerilimini veren frenli.

Aç ve kapat: Hidrolik

3. Hidrolik presleme ve yönlendirme, hidrolik kürek başlı cihaz, sıkıştırma cihazı

Çerçeve, hidrolik presleme ve yönlendirme cihazı, hidrolik kepçe kafası cihazı, kıstırma silindiri ve motor sürücü sistemi vb.

• Hidrolik presleme ve yönlendirme cihazı:

Bu, hidrolik presleme ve yönlendirme kolundan, Presleme ve yönlendirme tekerleğinden, dişli kutusundan, motordan vb. oluşur.

• Hidrolik kürek kafa cihazı:

Bu, hidrolik kürek plakası büzülme cihazı, harcama plakası, hidrolik cihaz vb.

• Hidrolik sıkıştırma cihazı

Sürgü, 2 kıstırma silindiri, hidrolik kıstırma cihazı, çerçeve vb.

• Hidrolik sıkıştırma cihazının güç parçası

Bu, AC motor, dişli kutusu, bir grup mil ve bağlantıdan, yatak sehpasından, bir evrensel mafsaldan vb. oluşur.

4. Orta haddeleme yolu çalışma masası

5. Kılavuz cihazı

Lonca çerçevesi, hareketli düzlem plakası, kılavuz ayar cihazı, dikey eğimli çarktan oluşmaktadır.

6. Tesviye ünitesi:(dört döşeme tipi)

Bu, güç bölümüne ve ana bilgisayar bölümüne ayrılan bu hattın temel ekipmanıdır.

Güç parçası, güç standı, yavaşlatıcı, AC hızı ayarlanabilir motor, AC elektrik kabini (AC frekanslı motor sürücüsü), kaplin, güç dağıtım kasası, kayış çarkı, kayış, evrensel mafsal ve YWZ fren vb.'den oluşur.

Ana parça, alt ayak, çerçeve, aks altı sehpası, kayar aks sehpası, tesviye silindiri, üst destek çerçevesi, yukarı ve aşağı destekleyici tekerlek sehpası, destek tekerleği, elektrikli kaldırma ve presleme cihazından oluşur, 2 adet pres eşliğinde motor, manuel yağlama pompası.

Bu makinenin özelliği:

Güç dağıtım durumunu benimsemiştir, her tesviye silindiri evrensel çapraz kuplaj ile bağlanmıştır, yukarı ve aşağı tesviye silindirinin her ikisi de aktiftir, doğrusal hız tutarlıdır, bu nedenle silindir yüzeyi ile plaka arasındaki sürtünmeler azalır, bu da tesviye verimliliğini hızlandırabilir.

Dengeleme aksının her iki tarafında iki takım makaralı rulman vardır, sürtünmeleri azaltmak ve eksenel kaymayı önlemek için kullanılan bir takım düzlem itme yatağı vardır, bu da verimliliği hızlandırabilir.

Makinede yukarı ve aşağı, ön ve arka taraflar ayarlanabilen iki grup destek tekerleği monte edilmiştir.Ana silindiri desteklemek ve silindir sertliğini ve hızlı tesviye verimliliğini artırmak için kullanılır.Destek tekerleğindeki yatak, oksit cürufunun yatağa girmesini önleyebilecek şekilde kapatılmıştır.

Makine, sonsuz dişli ve sonsuz çubuk, bipolar yavaşlama ve preslemede büyük burulma, ağır presleme gücünü benimser, kaldırma ve bastırma için ayrı ayrı ve eşzamanlı olarak ayarlanabilir ve manuel mikro ayarı ayarlayabilir.

Tesviye silindiri, orta frekanslı indüksiyonla su verme, daha derin seviyedir, bu da yağın yetersiz kaldığında yatağın yanmasını önleyebilir ve makine ömrünü uzatabilir.

Tesviye ana makinesi, kolayca çalışabilen merkezi yağ beslemesini benimser.Ana bileşenler, anavatanda stresi yok edebilecek ve bükülmeyi azaltabilecek gelişmiş vibratör tarafından titremektedir.Motor, kaldırma ve frenleme süresini (ortak olanlardan üçte iki daha kısa fren süreleri) ve hızlı seviyeleme verimliliğini azaltabilen Eurotherm çekirdek plakasına eşlik eden doğru akım hızı ayarlanabilir bir motordur.

7. Döner tip Kesme makinesi:

Dahil: Hidrolik döner kiriş makası Q12Y-6*2000.

Makas, ışık direği plaka kesimine uygun olması için 3 derece döndürülebilir.

Kesme işleminden sonra, plaka paralelkenar olacaktır, bu şekilde malzeme israfını azaltır ve bir sonraki ışık direği yapım süreci için kolay olur.

8. Direk uzunluğu destekleyen masa + dolly, Otomasyon cihazı ile:

Çift kenar dilme ünitesinin ön kısmında dolly bulunmaktadır.Dilme düz ve dikdörtgen plaka boyutunu kontrol etmek içindir.Dikdörtgen plaka boyutunu kontrol etmek için durdurucunun dolly üzerindeki konumunu değiştirerek.

Motorlu sürüşlü dolly, direk plakasının uzunluğuna göre masa üzerinde doğru konuma hareket edebilir.

Motorlu tahrikli masa silindiri, silindir motor tarafından daldırıldığında, plaka dilme ünitesine hareket edebilir ve plakayı manuel olarak itmeye gerek yoktur.Pnömatik kavramalı her silindir, motor ve zincir sistemi ile sürülebilir, ayrıca plakayı ayarlamak için plakayı manuel olarak hareket ettirebilir.

Hem dolly üzerinde hem de ön kenar dilme ünitesinde, dikdörtgen plakanın doğru boyutunu elde etmek için itme plakasının durması için pnömatik cihaz bulunmaktadır.

9. Plaka yükselen cihaz.

Bu cihaz iki adet pnömatik silindir içerir ve plaka uzunluğuna göre farklı konuma hareket ettirilebilir.

Plaka, dilme ünitesinin önüne ulaştığında, plaka durdurulacak, bu cihaz plakayı kaldıracak, böylece dolly plakayı sıkıştırabilir ve hareket ettirebilir.

• Çift kenar dilme ünitesi.

Çift kenarlı dilme makinesi, çelik sacı kesmek için haddeleme kesme prensibine dayanmaktadır.

Işık direği için tam genişliği elde etmek için sıcak haddelenmiş çelik levhanın kazıma kenarını kesmek içindir.

İçeriği: iki çift kıstırma silindiri, Motor, dişli kutusu, dört bıçak

2 çift dilme bıçağı ile yukarı ve aşağı iki vidalı silindir.

vidalı silindirler, kesme bıçağını herhangi bir boyutta plakayı kesmek için herhangi bir konuma ayarlamak için kolaydır.

11．Otomasyon cihazı ile direk uzunluğu destek tablası + dolly :

Dilme ünitesinin ön kısmında dolly bulunmaktadır.Konik kesme derecesini kontrol etmek içindir.Konik dilme oranını kontrol etmek için durdurucunun dolly üzerindeki konumunu değiştirerek.

Motorlu sürüşlü dolly, direk plakasının uzunluğuna göre masa üzerinde doğru konuma hareket edebilir.Ve doğru plaka hareket yönünü elde etmek için plakayı sıkıştırın.

Motorlu tahrikli masa silindiri, silindir motor tarafından daldırıldığında, plaka dilme ünitesine hareket edebilir ve plakayı manuel olarak itmeye gerek yoktur.Pnömatik kavramalı her silindir, motor ve zincir sistemi ile sürülebilir, ayrıca plakayı ayarlamak için plakayı manuel olarak hareket ettirebilir.

Hem dolly üzerinde hem de ön konik dilme ünitesinde, doğru konik kesme açısını elde etmek için itme plakasının durması için pnömatik cihazlar vardır.

12. Plaka yükselen cihaz.

Bu cihaz iki adet pnömatik silindir içerir ve plaka uzunluğuna göre farklı yere hareket ettirilebilir.

Plaka, dilme ünitesinin önüne ulaştığında, plaka durdurulacak, bu cihaz plakayı kaldıracak, böylece dolly plakayı sıkıştırabilir ve hareket ettirebilir.

13. Konik dilme ünitesi

Konik dilme makinesi, çelik sacı kesmek için haddeleme kesme prensibine dayanmaktadır.Ve belirli bir koniklik oranına sahip yamuk levha alın.

İçeriği: iki çift kıstırma silindiri, Motor, dişli kutusu, yukarı ve alt kıstırma silindirleri, iki bıçak,

Bir çift dilme bıçağı ile yukarı ve aşağı iki vidalı silindir.

vidalı silindirler, kesme bıçağını herhangi bir boyutta plakayı kesmek için herhangi bir konuma ayarlamak için kolaydır.

14. Bitmiş konik plaka için bilye tipi destek masası

15. Konik plaka boşaltma ve istifleme otomatik sistemi

İki pnömatik sıkıştırma silindiri vardır.Alt kıstırma silindiri motorlu tahriklidir, silindir motorla daldırıldığında, konik plaka dilme ünitesinden çok uzağa hareket edebilir.Plaka hareketi durduğunda, üst silindir yükselecek ve plakayı boşaltmak için alan sağlayacaktır.

Tablanın altında 12 adet pnömatik boşaltma cihazı bulunmaktadır.Masanın ortasından yükselebilirler, daha sonra iki adet konik plaka, her iki yan istifleme standına kayar.

16. Elektrik sistemi:

Merkezi kontrol masası.

Çift kenarlı dilme ve konik dilme için ayrıca PLC, AC sürücü invertör, dolly çalışma hızını etkin bir şekilde kontrol edebilen hızlı yanıt ve iyi aktivite özelliğine sahiptir.

17 Hidrolik sistem:

Hidrolik güç 25L/dak

Dahil: hidrolik istasyon, valfler, yağ deposu, eklem, yumuşak boru, sert boru vb.

18. Pnömatik sistem:

Dolly ve masa debriyajı, plaka kaldırma, plaka boşaltma cihazı vb.

19．Seçenek:

Konik kesimden sonra ek Tesviye ünitesi.

Çelik levhanın stresini serbest bırakın ve bir sonraki işlem için kolay.

(bu ünite, sokak aydınlatma direği için 6 mm'den daha az kalınlık için uygundur)

20. Seçenek : Plaka çevrimdışı sistemi

(Plaka boyuna kesildikten sonra sistem plakayı makinenin yan tarafına hareket ettirebilir.)
