| Marka Adı: | CMC |
| Adedi: | 1 Set |
| fiyat: | Negociate |
| Ödeme Şartları: | TT, LC, FOB, CIF |
| Tedarik Yeteneği: | Karışmak |

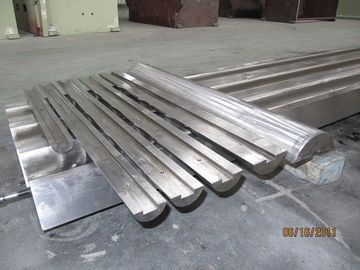

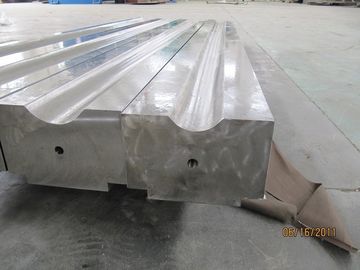

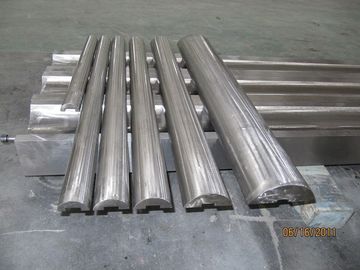

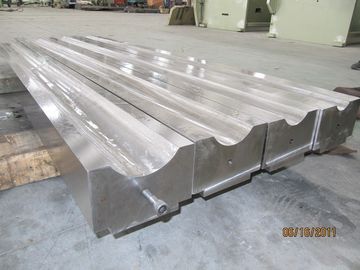

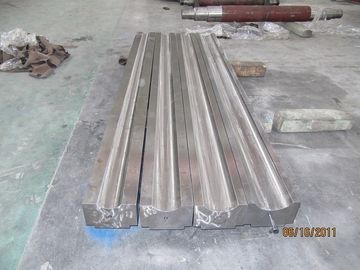

Baskı fren makinesi aletleri / normal yol direği için ölçek / yüksek direği / tek direği
Hızlı ayrıntı:
| Adı | Diğer Adı | Marka Adı | CMC |
| Çember direğini bükmek için baskı fren makinesi için yuvarlak/daireli/konik ışık direği aletleri |
|
Özellik | Tek bir alet setinde iki koni oranına sahip olabilir: 11/1100 ve 12.5/1000, tam uzunluğu 16 metre. tüm kelimede, 95% direği 11/11000 oranıdır, 5% 12.5/1100 |
| Kapasite | Min OD 60mm yapmak için | Avantajlar | Bu konik aletle, ışık direği çok yuvarlak |
Uygulama:
CNC baskı freninde konik ışık direği yapmak
Özellikler
| Konik ışık direği aracı | ||||||||||||||||
| Alt alet için, konik oranı 11/1000 olan bir taraf | ||||||||||||||||
| Araç uzunluğu | 16 | m | ||||||||||||||
| Taper oranı: | 11 | /1000 | ||||||||||||||
| küçük uç OD: | 60 | mm | ||||||||||||||
| Büyük bir aşırı doz: | 236 | mm | ||||||||||||||
| Basal kalınlığı: | 4 | mm | ||||||||||||||
| Aşağıdaki büyüklükte konikal dairesel ışık direği yapabilir. | ||||||||||||||||
| Işık direği uzunluğu, küçük uç dış çapı, büyük uç dış çapı tablo | ||||||||||||||||
| küçük uç OD (mm) | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
| direğin uzunluğu (m) | Büyük uç dış çaplı masa (mm) | |||||||||||||||
| 2 | 82 | 92 | 102 | 112 | 122 | 132 | 142 | 152 | 162 | 172 | 182 | 192 | 202 | 212 | 222 | 232 |
| 3 | 93 | 103 | 113 | 123 | 133 | 143 | 153 | 163 | 173 | 183 | 193 | 203 | 213 | 223 | 233 | |
| 4 | 104 | 114 | 124 | 134 | 144 | 154 | 164 | 174 | 184 | 194 | 204 | 214 | 224 | 234 | ||
| 5 | 115 | 125 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 | |||
| 6 | 126 | 136 | 146 | 156 | 166 | 176 | 186 | 196 | 206 | 216 | 226 | 236 | ||||
| 7 | 137 | 147 | 157 | 167 | 177 | 187 | 197 | 207 | 217 | 227 | ||||||
| 8 | 148 | 158 | 168 | 178 | 188 | 198 | 208 | 218 | 228 | |||||||
| 9 | 159 | 169 | 179 | 189 | 199 | 209 | 219 | 229 | ||||||||
| 10 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | |||||||||
| 11 | 181 | 191 | 201 | 211 | 221 | 231 | ||||||||||
| 12 | 192 | 202 | 212 | 222 | 232 | |||||||||||
| Konik ışık direği aracı | ||||||||||||||||
| Alt alet için, konik oranı 12.5/1000 olan bir taraf | ||||||||||||||||
| Araç uzunluğu | 16 | m | ||||||||||||||
| Taper oranı: | 12.5 | /1000 | ||||||||||||||
| küçük uç OD: | 60 | mm | ||||||||||||||
| Büyük bir aşırı doz: | 260 | mm | ||||||||||||||
| Basal kalınlığı: | 4 | mm | ||||||||||||||
| Aşağıdaki büyüklükte konikal dairesel ışık direği yapabilir. | ||||||||||||||||
| Işık direği uzunluğu, küçük uç dış çapı, büyük uç dış çapı tablo | ||||||||||||||||
| küçük uç OD (mm) | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 |
| direğin uzunluğu (m) | Büyük uç dış çaplı masa (mm) | |||||||||||||||
| 2 | 85 | 95 | 105 | 115 | 125 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 |
| 3 | 98 | 108 | 117.5 | 128 | 138 | 148 | 158 | 168 | 178 | 188 | 198 | 208 | 218 | 228 | 238 | 248 |
| 4 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 |
| 5 | 123 | 133 | 142.5 | 153 | 163 | 173 | 183 | 193 | 203 | 213 | 223 | 233 | 243 | 253 | ||
| 6 | 135 | 145 | 155 | 165 | 175 | 185 | 195 | 205 | 215 | 225 | 235 | 245 | 255 | |||
| 7 | 148 | 158 | 167.5 | 178 | 188 | 198 | 208 | 218 | 228 | 238 | 248 | 258 | ||||
| 8 | 160 | 170 | 180 | 190 | 200 | 210 | 220 | 230 | 240 | 250 | 260 | |||||
| 9 | 173 | 183 | 192.5 | 203 | 213 | 223 | 233 | 243 | 253 | |||||||
| 10 | 185 | 195 | 205 | 215 | 225 | 235 | 245 | 255 | ||||||||
| 11 | 198 | 208 | 217.5 | 228 | 238 | 248 | 258 | |||||||||
| 12 | 210 | 220 | 230 | 240 | 250 | 260 | ||||||||||
