ISO9001 350H Işın Yolu Bariyer Rulo Şekillendirme Makinesi

ISO9001 350H Işın Yolu Bariyer Rulo Şekillendirme Makinesi

Brand Name:	CMC
fiyat:	Negotiate
Payment Terms:	T/T, L/C
Supply Ability:	Ayda 36 Takım.

Detail Information

Product Description

Detail Information

Menşe yeri:

Wuxi, Çin

Sertifika:

CE, ISO

Sertifika:

CE/ISO9001

Voltaj:

380v, 50Hz

Hammadde:

boyalı sac

Garanti:

1 yıl, 12 Ay

renk:

Özelleştirilmiş

Makara malzemesi:

45 # Çelik Krom Kaplama

Ambalaj bilgileri:

Bütün vücut plastik torbayla kaplıdır. veya müşterinin gereksinimlerine göre.

Yetenek temini:

Ayda 36 Takım.

Vurgulamak:

PPGI Bariyer Rulo Şekillendirme Makinesi

350H Karayolu Bariyer Rulo Makinesi

Product Description

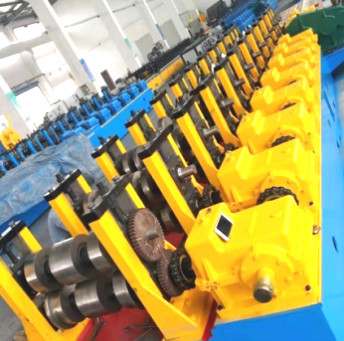

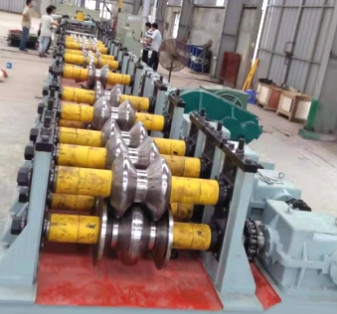

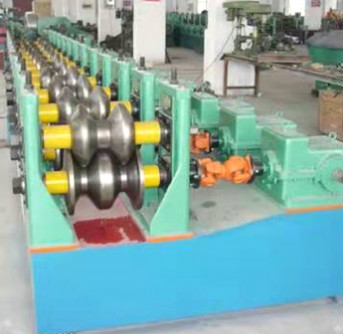

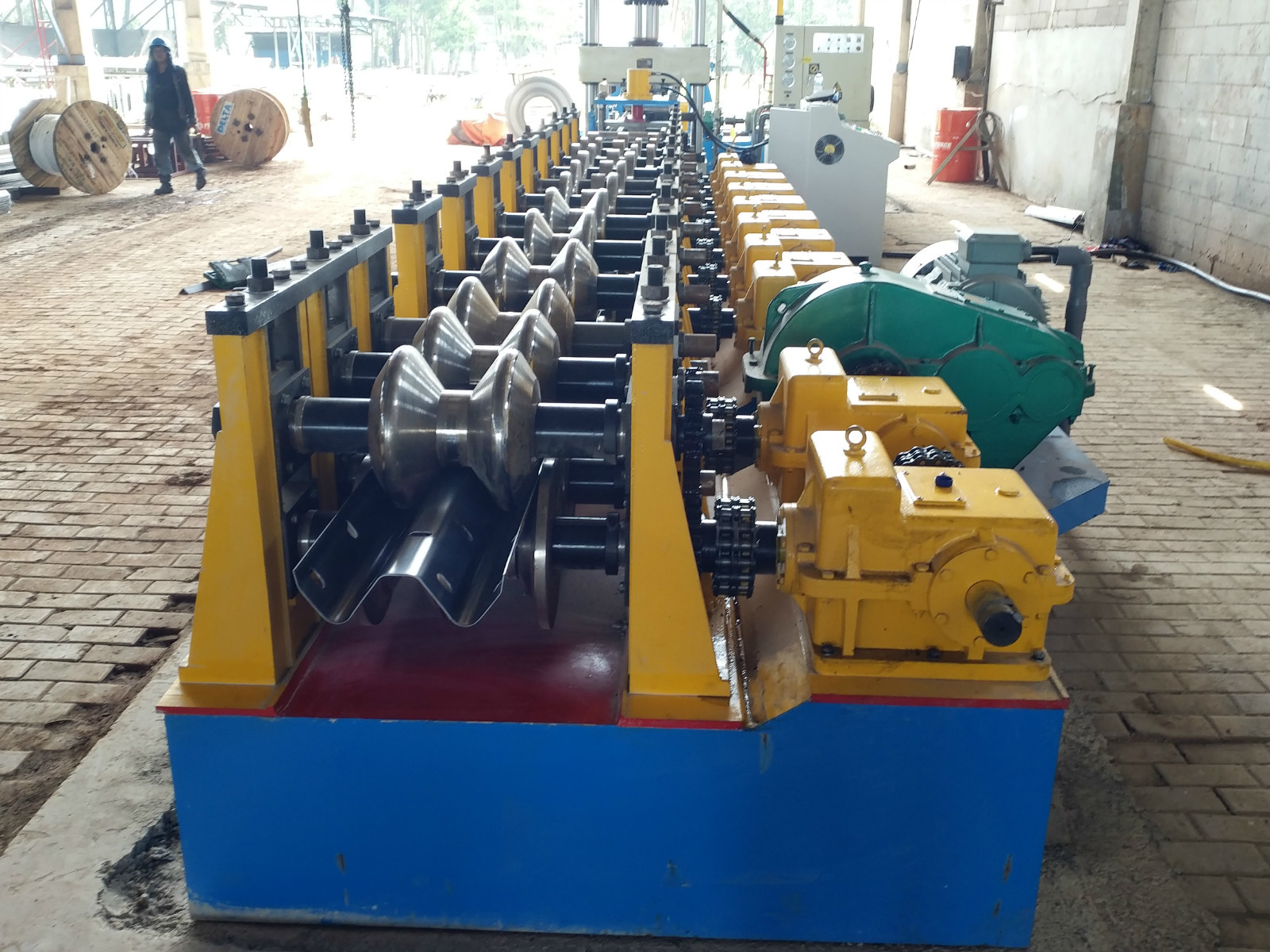

ISO9001 350H kiriş Otoyol Bariyer Rulo Şekillendirme Makinesi

I. ürün açıklaması

1	Model numarası.	Yüksek Hızlı Zemin Güverte Çelik Rulo Form Makinesi
2	Kalınlık	0.3-0.8mm
3	Coli malzemesi	GI
4	Manuel çözücünün taşıma kapasitesi	6.5 ton
5	şaft malzemesi	45 # çelik
6	Dış çap	Özelleştirilmiş
7	şekillendirme adımları sayısı	Özelleştirilmiş
8	bulaşma	zincir aktarımı
9	Şekillendirme hızı	8-12m / dakika
10	ana motor gücü	3kw
11	Voltaj	380V50HZ Üç fazlı veya gerektiği gibi
12	boyut	7 * 1.3 * 1.3
13	kesim	hidrolik kesim
14	bıçak malzemesi	60-62 ° C su verilmiş işlenmiş Cr12 çelik
15	kontrol sistemi	PLC (Delta)
16	uzunluk toleransı	± 1 mm
17	yedek parçalar	1 kolay demaged parça: conk 2 adet, sigorta bağlantısı 4 adet 2 kauçuk paspas: 1 adet 3 cıvata anahtarı: 1 adet
18	Dahil tüm çizgi: Manuel çözücü, rulo şekillendirme makinesi, hidrolik istasyon, hidrolik kesici, PLC kontrol sistemi, salgı masası.

II.Temel makine parametreleri

Hammaddelerin mekanik özellikleri ve özellikleri

Malzeme: Q345B galvanizli sac

Kalınlığı: 2.5~3.0mm

Genişlik: 450-476mm

Ağırlık: 65kg

Ürünlerin özellikleri

Ürün: ürün çizim tarafından

Ürün genişliği: 310mm ± 5mm

Ürün yüksekliği: 81mm ± 5mm

Ürün özellikler

Şekillendirme yöntemi: Soğuk rulo şekillendirme

Üretim hızı: ≤10m / dak

Besleme yönü: sol besleme

Ana voltaj: 380V, 50Hz

Birim toplam güç: yaklaşık 20.7KW

Tahrik mili yatağı: 6026

Turbo kaldırma: SWL10-3 / 23-FU3

Ana tahrik motoru: YVP180M-4-15

Redüktör: ZQ500-48.57

Duvar kaplaması malzemesi: A3

Mil malzemesi: 40

Kalıp malzemesi: Gcr15

III, Ekipman yapısına genel bakış

Ekipman çerçevesi A3 çelik levha ile işlenir, yaşlanma tedavisinden sonra 3 silindirli yapı, 1 üst ve 2 alt, alt silindir sabit bir yapı benimser, üst silindir kaydırıcı hareket ayarını benimser ve 3 set türbin kutusu sürücüsü tahrik edilir Üst ve alt ayarı yapmak için motor tarafından Türbin kutusu, 3 set kutunun senkronizasyonunu sağlamak için bir bağlantı çubuğu ile bağlanır ve 3 bağımsız duvar plakası, tüm makinenin paralelliğini sağlamak için bir şaft ile bağlanır.Makara milinin çapı 110 mm'dir.Sol ve sağda, biri iç ark ve diğeri dış ark için iki set kalıp ve bir dizi 15KW ana motor vardır.Sol ve sağ alt şaftları dişlilerden geçiren bir ZQ500 redüktör tarafından tahrik edilir. Dişli modülü, her sol ve sağ için bir tane olmak üzere 10m'dir. Ürün, çalışma konsolu aracılığıyla işlenir.

IV,Ekipman konfigürasyonu kontrol listesi

Hayır

Bölüm adı

miktar

Kalıp şekillendirme

Her iki tarafta bir kalıp seti

15KW tahrik motoru

1set

Kalıp mili oluşturma

3Sets

Turbo kaldırma

3Sets

Kaldırma tahrik motoru

1set

ZQ500 redüktör

1set

Elektrik konsolu

1set

Ekipman ankraj cıvatası

1set

V. ekipman yapı şeması:

ISO9001 350H Işın Yolu Bariyer Rulo Şekillendirme Makinesi 1
