| Marka Adı: | CMC |
| Adedi: | 1 Set |
| fiyat: | Negotiate |
| Ödeme Şartları: | T/T, L/C |
| Tedarik Yeteneği: | Ayda 50 Takım. |

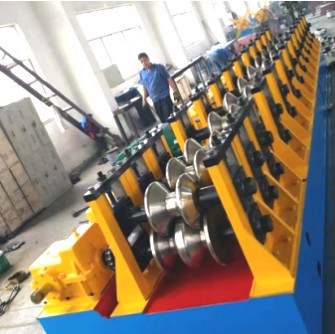

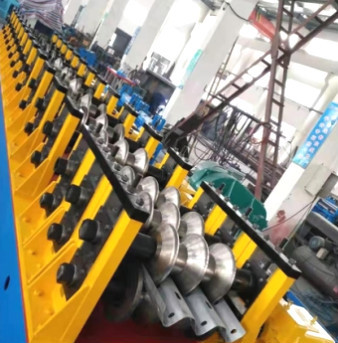

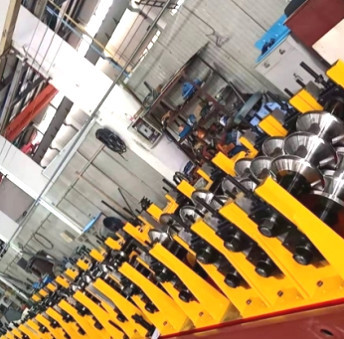

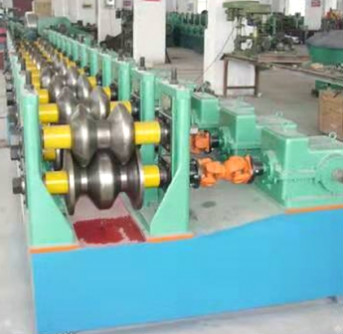

2 dalga ve 3 dalga korkuluk rulo şekillendirme makinesi
Biz iki dalga Soğuk Haddelenmiş karayolu korkuluk rulo Şekillendirme Makinesi için nakliye hizmeti sunmak
1. Makineleri yüklemek için bir 20/40 feet konteyner gerekir.
2. biz yükleme için profesyonel teknisyenleri var emin olmak için makine hiçbir hasar vardır.
3.Lütfen bize en yakın liman adını sağlayın, nakliye ücretini soracağız ve sizin için nakliye ayarlayacağız.
I.Specification
| öğe: | Şartname: | Notlar: | |
| 1. hammadde bilgisi | Uygun malzeme: | Galvanizli rulo | |
| Genişlik: | 748mm | ||
| Kalınlık: | 2.5-3.5mm | ||
| Akma dayanımı: | Q235A HR | ||
| 2. üretim özellikleri | Dosya olarak ayrıntılı | ||
| 3. güç gereksinimi: | Ana güç: | 22kw iki set |
Mucit ile (normal standart) |
| Kesici gücü: |
15.5kw (basınç: 25MPa) 3 adet kesici |
||
| Makine hızı: | 10-15meters / dakika | ||
|
5. hidrolik de-koyler: |
Yükleniyor: | 5tons | Ana güç: 3kw |
| İç çap | 508mm | ||
| Tür: | Otomatik tip | ||
|
6. makine özellikleri: |
Yapısı: | 400I ışın |
Dönüştürme yöntemi: Şaftlı şanzıman |
| Rulo istasyonları: |
20 rulo istasyonu (Tesviye çapı için 6 adet silindir ile: 80mm) |
||
| Atel kalınlığı: | 22mm | ||
| Milin çapı: | 110mm, | ||
| Şaft malzemesi: | Dövme 45 # çelik | ||
| Kesme türü: | Testere ile kesme | ||
| Rulo malzeme: |
Isıl işlem ile CR12: HRC58-62 |
||
| Makinenin boyutları: | 15.5 * 1.0 * 1.5meters | ||
| Delme kalıp malzemesi: | Cr12, hidrolik ön delme | ||
| Zincir boyutları: |
2.0inch |
||
Biz üstün hizmet sunmak için Iki dalgalar Soğuk Haddelenmiş karayolu korkuluk rulo Şekillendirme Makinesi
1. vade: 30% tarafından ödenen t / t peşinat olarak, kalan 70% sonra muayene alıcı tarafından satıcının fabrika teslimat sırasında iken.Bitmiş üretimden sonra, makineyi inceler ve alıcıyı bilgilendiririz, alıcı malları incelemek için kişi gönderir, sonra göndermeden önce tüm ödemeyi geri alır.
2. Teslim Süresi: biz depozito alındıktan sonra 30 iş günü içinde ekipman sevkiyat için hazır olacağını garanti eder.
3. satış Sonrası Hizmet: Biz gerekirse makineyi yüklemek için ülkenize teknisyen gönderebilir.Alıcı, vize, gidiş-dönüş bilet, konaklama, günlük 100 ~ 120 USD maaş dahil olmak üzere ekstra ücret ödemek zorundadır.
ekipman yapı şeması:
III.Temel makine parametreleri
Malzeme: Q345B galvanizli sac
Kalınlık: 2.5 ～ 3.0mm
Genişlik: 450-476mm
Ağırlık: 65kg
Ürünlerin özellikleri
Ürün: ürün çizim tarafından
Ürün genişliği: 310mm ± 5mm
Ürün yüksekliği: 81mm ± 5mm
Ürün Özellikleri
Şekillendirme yöntemi: Soğuk rulo şekillendirme
Üretim hızı: ≤10m / dak
Besleme yönü: sol besleme
Ana voltaj: 380V, 50Hz
Birim toplam güç: yaklaşık 20.7KW
Tahrik mili yatağı: 6026
Turbo kaldırma: SWL10-3 / 23-FU3
Ana tahrik motoru: YVP180M-4-15
Redüktör: ZQ500-48.57
Duvar kaplaması malzemesi: A3
Mil malzemesi: 40
Kalıp malzemesi: Gcr15
IV, Ekipman yapısına genel bakış
Ekipman çerçevesi A3 çelik levha ile işlenir, yaşlanma tedavisinden sonra 3 silindirli yapı, 1 üst ve 2 alt, alt silindir sabit bir yapı benimser, üst silindir kaydırıcı hareket ayarını benimser ve 3 set türbin kutusu sürücüsü tahrik edilir Üst ve alt ayarı yapmak için motor tarafından Türbin kutusu, 3 set kutunun senkronizasyonunu sağlamak için bir bağlantı çubuğu ile bağlanır ve 3 bağımsız duvar plakası, tüm makinenin paralelliğini sağlamak için bir şaft ile bağlanır.Makara milinin çapı 110 mm'dir.Sol ve sağda, biri iç ark ve diğeri dış ark için iki set kalıp ve bir dizi 15KW ana motor vardır.Sol ve sağ alt şaftları dişlilerden geçiren bir ZQ500 redüktör tarafından tahrik edilir. Dişli modülü, her sol ve sağ için bir tane olmak üzere 10m'dir. Ürün, çalışma konsolu aracılığıyla işlenir.
V, Ekipman konfigürasyonu kontrol listesi
| Hayır |
Bölüm adı |
miktar |
| 1 |
Kalıp şekillendirme |
Her iki tarafta bir kalıp seti |
| 2 |
15KW tahrik motoru |
1set |
| 3 |
Kalıp mili oluşturma |
3Sets |
| 4 |
Turbo kaldırma |
3Sets |
| 5 |
Kaldırma tahrik motoru |
1set |
| 6 |
ZQ500 redüktör |
1set |
| 7 |
Elektrik konsolu |
1set |
| 8 |
Ekipman ankraj cıvatası |
1set |
