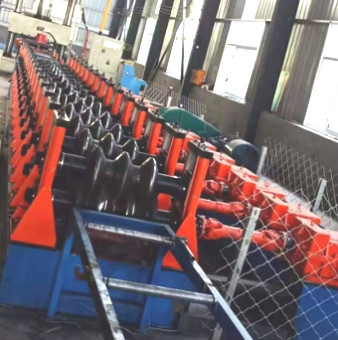

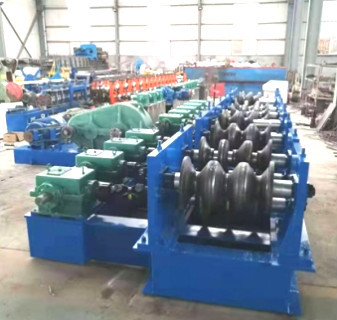

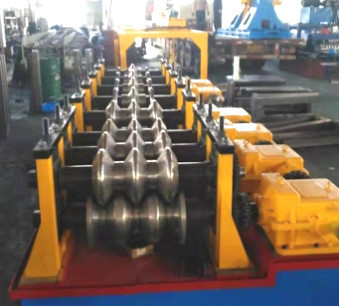

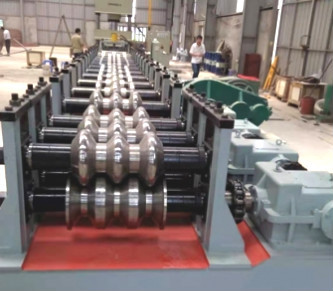

4mm kalınlığında sac için korkuluk rulo şekillendirme makinesi
biz profesyonel bir üretici tasarımı ve yüksek hassasiyetli her türlü üretim yapan, yüksekliği teknoloji, profesyonelce tasarlanmış soğuk rulo şekillendirme makineleri.İleri teknolojiyi kullanarak ve COPRA tasarım yazılımını kullanarak müşterilerimiz için uluslararası standartlarda üretim yapabiliyoruz.
a.Kalınlık: 2.5--4mm (± 0.2mm), Genişlik: 750mm ± 5mm,
Verim mukavemeti 235Mpa, yan bükülme 10mm'den az (5mm'de taban),
Bobin İç çapı: φ508 ～ φ600mm;Bobin İç çapı: ≤φ1800mm,
Bobin ağırlığı: ≤10T
Temel makine parametreleri
II, Ekipman yapısına genel bakış
Ekipman çerçevesi A3 çelik levha ile işlenir, yaşlanma tedavisinden sonra 3 silindirli yapı, 1 üst ve 2 alt, alt silindir sabit bir yapı benimser, üst silindir kaydırıcı hareket ayarını benimser ve 3 set türbin kutusu sürücüsü tahrik edilir Üst ve alt ayarı yapmak için motor tarafından Türbin kutusu, 3 set kutunun senkronizasyonunu sağlamak için bir bağlantı çubuğu ile bağlanır ve 3 bağımsız duvar plakası, tüm makinenin paralelliğini sağlamak için bir şaft ile bağlanır.Makara milinin çapı 110 mm'dir.Sol ve sağda, biri iç ark ve diğeri dış ark için iki set kalıp ve bir dizi 15KW ana motor vardır.Sol ve sağ alt şaftları dişlilerden geçiren bir ZQ500 redüktör tarafından tahrik edilir. Dişli modülü, her sol ve sağ için bir tane olmak üzere 10m'dir. Ürün, çalışma konsolu aracılığıyla işlenir.
III, Ekipman konfigürasyonu kontrol listesi
| Hayır |
Bölüm adı |
miktar |
| 1 |
Kalıp şekillendirme |
Her iki tarafta bir kalıp seti |
| 2 |
15KW tahrik motoru |
1set |
| 3 |
Kalıp mili oluşturma |
3Sets |
| 4 |
Turbo kaldırma |
3Sets |
| 5 |
Kaldırma tahrik motoru |
1set |
| 6 |
ZQ500 redüktör |
1set |
| 7 |
Elektrik konsolu |
1set |
| 8 |
Ekipman ankraj cıvatası |
1set |
