CMC CE Korkuluk 450mm Panel Rulo Şekillendirme Makinesi

CMC CE Korkuluk 450mm Panel Rulo Şekillendirme Makinesi

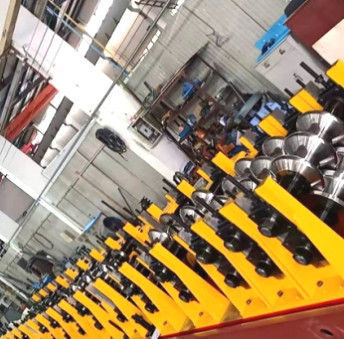

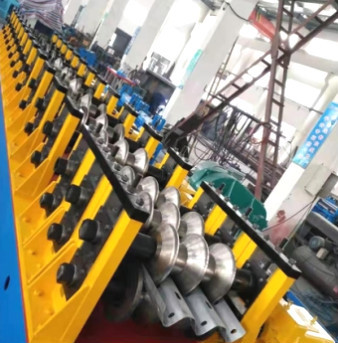

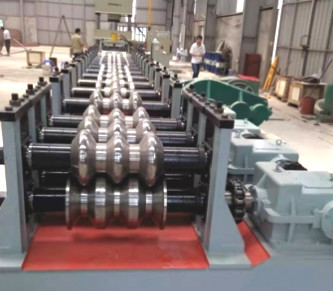

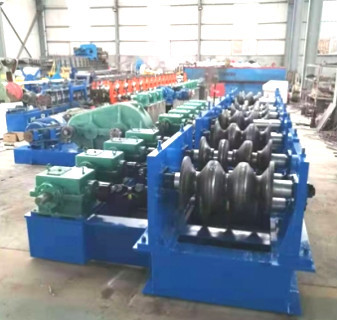

CMC CE Guardrail 450mm Panel Roll Forming Machine
CMC CE Korkuluk 450mm Panel Rulo Şekillendirme Makinesi CMC CE Korkuluk 450mm Panel Rulo Şekillendirme Makinesi CMC CE Korkuluk 450mm Panel Rulo Şekillendirme Makinesi CMC CE Korkuluk 450mm Panel Rulo Şekillendirme Makinesi CMC CE Korkuluk 450mm Panel Rulo Şekillendirme Makinesi

Büyük resim :  CMC CE Korkuluk 450mm Panel Rulo Şekillendirme Makinesi

Ürün ayrıntıları:
Menşe yeri: Wuxi, Çin
Sertifika: CE, ISO
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Set
Fiyat: Negotiate
Ambalaj bilgileri: Bütün vücut plastik torbayla kaplıdır. veya müşterinin gereksinimlerine göre.
Teslim süresi: Stoklara göre
Ödeme koşulları: T/T, L/C, D/P
Yetenek temini: Ayda 50 Takım.

CMC CE Korkuluk 450mm Panel Rulo Şekillendirme Makinesi

Açıklama
Marka adı: CMC ad: Korkuluk paneli rulo şekillendirme makinesi
Satış sonrası servis sağlanan: Ücretsiz yedek parça, yurtdışı hizmet makineleri kullanılabilir mühendisleri Güç (W): 22 KW-1000 kilovatlık
ağırlık: 65KG Showroom Bölgesi: Yok
Vurgulamak:

450mm Korkuluk Rulo Şekillendirme Makinesi

,

22kw Panel Rulo Şekillendirme Makinesi



CMC CE 450 - 476mm Korkuluk paneli rulo şekillendirme makinesi



Temel makine parametreleri

  1. Hammaddelerin mekanik özellikleri ve özellikleri
  • Malzeme: Q345B galvanizli sac
  • Kalınlık: 2.5 ~ 3.0mm
  • Genişlik: 450-476mm
  • Ağırlık: 65kg
  • Ürünlerin özellikleri
  • Ürün: ürün çizim tarafından
  • Ürün genişliği: 310mm ± 5mm
  • Ürün yüksekliği: 81mm ± 5mm
  • Ürün Özellikleri
  • Şekillendirme yöntemi: Soğuk rulo şekillendirme
  • Üretim hızı: ≤10m / dak
  • Besleme yönü: sol besleme
  • Ana voltaj: 380V, 50Hz
  • Birim toplam güç: yaklaşık 20.7KW
  • Tahrik mili yatağı: 6026
  • Turbo kaldırma: SWL10-3 / 23-FU3
  • Ana tahrik motoru: YVP180M-4-15
  • Redüktör: ZQ500-48.57
  • Duvar kaplaması malzemesi: A3
  • Mil malzemesi: 40
  • Kalıp malzemesi: Gcr15

II, Ekipman yapısına genel bakış

Ekipman çerçevesi A3 çelik levha ile işlenir, yaşlanma tedavisinden sonra 3 silindirli yapı, 1 üst ve 2 alt, alt silindir sabit bir yapı benimser, üst silindir kaydırıcı hareket ayarını benimser ve 3 set türbin kutusu sürücüsü tahrik edilir Üst ve alt ayarı yapmak için motor tarafından Türbin kutusu, 3 set kutunun senkronizasyonunu sağlamak için bir bağlantı çubuğu ile bağlanır ve 3 bağımsız duvar plakası, tüm makinenin paralelliğini sağlamak için bir şaft ile bağlanır.Makara milinin çapı 110 mm'dir.Sol ve sağda, biri iç ark ve diğeri dış ark için iki set kalıp ve bir dizi 15KW ana motor vardır.Sol ve sağ alt şaftları dişlilerden geçiren bir ZQ500 redüktör tarafından tahrik edilir. Dişli modülü, her sol ve sağ için bir tane olmak üzere 10m'dir. Ürün, çalışma konsolu aracılığıyla işlenir.



III, Ekipman konfigürasyonu kontrol listesi



Hayır



Bölüm adı



miktar

1



Kalıp şekillendirme



Her iki tarafta bir kalıp seti

2



15KW tahrik motoru



1set

3



Kalıp mili oluşturma



3Sets

4



Turbo kaldırma



3Sets

5



Kaldırma tahrik motoru



1set

6



ZQ500 redüktör



1set

7



Elektrik konsolu



1set

8



Ekipman ankraj cıvatası



1set







IV. Ödeme koşulları ve satış sonrası servis:

1) FOB Tianjin
2) Ödeme:% 30 T / T mevduat ve göndermeden önce denge ödemek.
3) Teslim süresi: 60 iş günü.
4) Garanti süresi: Teslimat tarihinden itibaren 12 ay sınırlı garanti.Garanti süresi içinde değiştirilecek parçaların nakliye ücreti müşteri tarafından karşılanmalıdır.
5) yedek parça: rulmanlar, düğmeler, zincirler, manyetik vana, koruyucu tüp vb.
6) Kurulum ve eğitim:
1. alıcılar bizim fabrika ziyaret ve makineyi kontrol, biz size öğretmek için nasıl yüklemek ve bize makine, ve ayrıca tren işçi / teknisyen yüz yüze.
2. ziyaret etmeden, göndereceğiz kullanım kılavuzu ve cd size öğretmek yüklemek ve işletmek.
3. KURULUM MALİYETİ:
Alıcı, kurulum ücretlerini ödemelidir (bir gün 100 USD).Satıcının teknisyenleri alıcının fabrikasına gitmeden önce T / T tarafından satıcının tayin ettiği hesaba.Alıcı, satıcının teknisyenlerinin Çin dışında, yuvarlak uçak bileti ücreti, konaklama ve yemek, seyahat otelinden iş yerine ulaşım, gerekli iletişim ve sigorta vb.
