Otoyol 12m / Min Koruma Rulo Şekillendirme Makinesi

Otoyol 12m / Min Koruma Rulo Şekillendirme Makinesi

Brand Name:	CMC
MOQ:	1 Set
fiyat:	Negotiate
Payment Terms:	T/T, L/C
Supply Ability:	Ayda 50 Takım.

Detail Information

Product Description

Detail Information

Menşe yeri:

Wuxi, Çin

Sertifika:

CE, ISO

ad:

Otokorkuluk Rulo Şekillendirme Makinesi

hız:

8-12m / dakika

ağırlık:

65KG

Ürün yüksekliği:

81 mm ± 5 mm

Şekillendirme Yöntemi:

Soğuk rulo formin

Ana voltaj:

380v, 50Hz

Ambalaj bilgileri:

Bütün vücut plastik torbayla kaplıdır. veya müşterinin gereksinimlerine göre.

Yetenek temini:

Ayda 50 Takım.

Vurgulamak:

12m / dak Korkuluk Rulo Şekillendirme Makinesi

3.5mm Korkuluk Rulo Şekillendirme Makinesi

Product Description

ekipman yapı şeması:

Avantajları:

iki dalga otoyol korkuluk rulo şekillendirme makinesi

♥ Bir üretici olarak biz rulo şekillendirme makinesi her türlü uzmanlaşmış.

♥ Rulo şekillendirme makinesi yapmak için 20 yıllık iyi bir deneyim.

♥ 40'tan fazla ülkeye ihracat için en iyi malzeme ve bileşenleri seçin.

♥ En iyi fiyat, kaliteli ve hızlı teslimat sağlayın.

Ürün adı			iki dalga otoyol korkuluk rulo şekillendirme makinesi
HAYIR.	Öğeler		Parametreler	düşünce
1	Uygun Malzeme	tip	GI / boyalı sac
		Genişlik	Özelleştirilmiş
		Kalınlık	1.5-3.5mm
2	Ürün Özellikler	uzunluk	Herhangi bir uzunluk	Programlı
2	Ürün Özellikler	Uzunluk Toleransı	± 2 mm
3	Çalışma Hızı	8-12m / dakika		Standart makine
4	Kontrol sistemi	Mitsubishi / Siemens PLC ve dönüştürücü		görenek
5	Toplam güç	30KW hakkında		Nihai tasarıma kadar
6	Toplam ağırlık	15T Hakkında		Nihai tasarıma kadar

II.Temel makine parametreleri

Hammaddelerin mekanik özellikleri ve özellikleri

Malzeme: Q345B galvanizli sac

Kalınlık: 2.5 ～ 3.0mm

Genişlik: 450-476mm

Ağırlık: 65kg

Ürünlerin özellikleri

Ürün: ürün çizim tarafından

Ürün genişliği: 310mm ± 5mm

Ürün yüksekliği: 81mm ± 5mm

Ürün Özellikleri

Şekillendirme yöntemi: Soğuk rulo şekillendirme

Üretim hızı: ≤10m / dak

Besleme yönü: sol besleme

Ana voltaj: 380V, 50Hz

Birim toplam güç: yaklaşık 20.7KW

Tahrik mili yatağı: 6026

Turbo kaldırma: SWL10-3 / 23-FU3

Ana tahrik motoru: YVP180M-4-15

Redüktör: ZQ500-48.57

Duvar kaplaması malzemesi: A3

Mil malzemesi: 40

Kalıp malzemesi: Gcr15

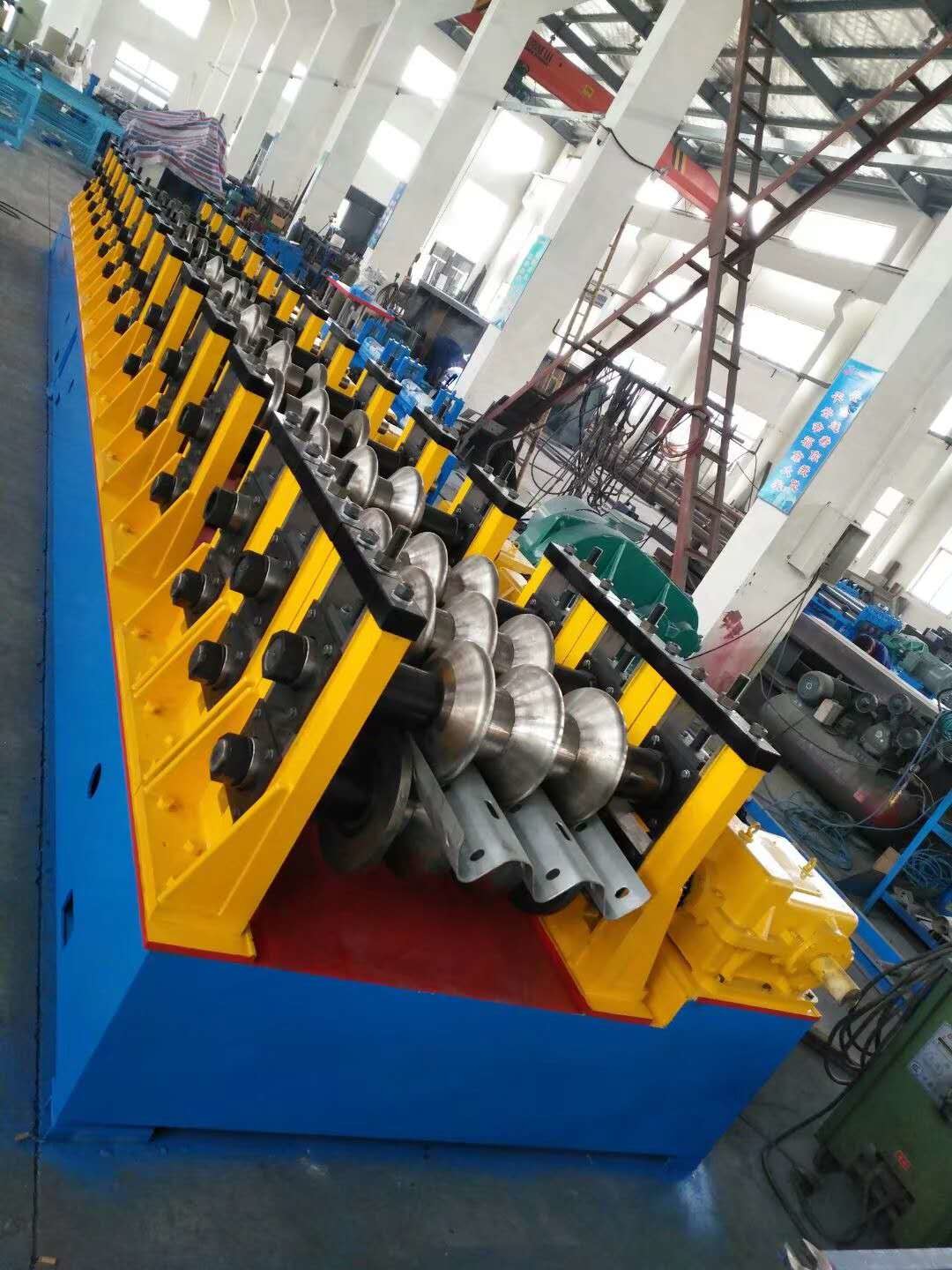

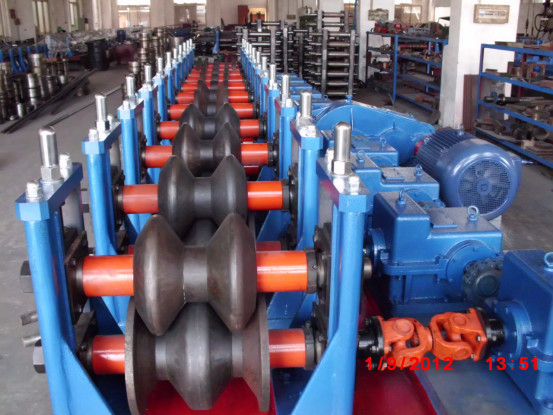

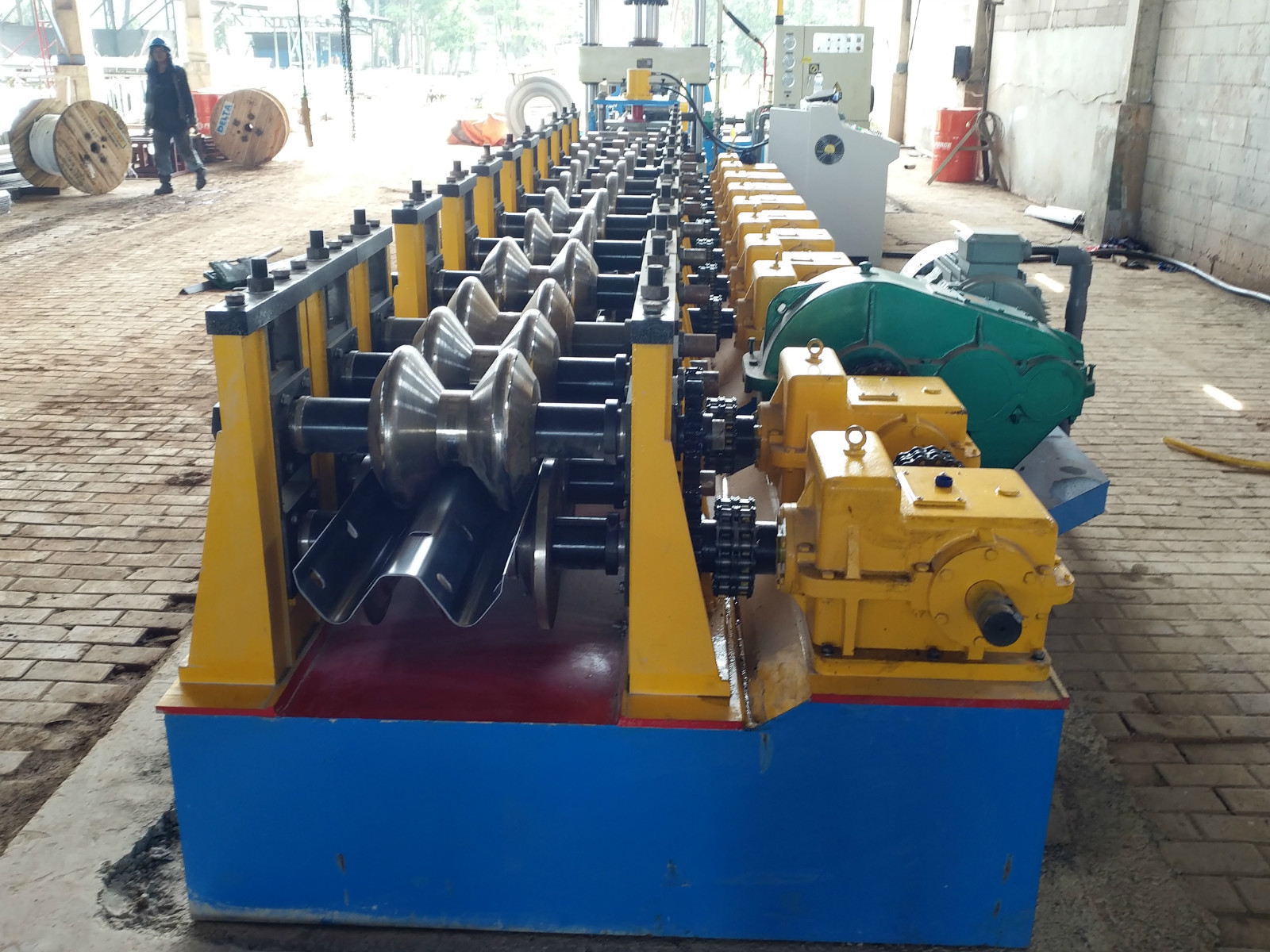

III, Ekipman yapısına genel bakış

Ekipman çerçevesi A3 çelik levha ile işlenir, yaşlanma tedavisinden sonra 3 silindirli yapı, 1 üst ve 2 alt, alt silindir sabit bir yapı benimser, üst silindir kaydırıcı hareket ayarını benimser ve 3 set türbin kutusu sürücüsü tahrik edilir Üst ve alt ayarı yapmak için motor tarafından Türbin kutusu, 3 set kutunun senkronizasyonunu sağlamak için bir bağlantı çubuğu ile bağlanır ve 3 bağımsız duvar plakası, tüm makinenin paralelliğini sağlamak için bir şaft ile bağlanır.Makara milinin çapı 110 mm'dir.Sol ve sağda, biri iç ark ve diğeri dış ark için iki set kalıp ve bir dizi 15KW ana motor vardır.Sol ve sağ alt şaftları dişlilerden geçiren bir ZQ500 redüktör tarafından tahrik edilir. Dişli modülü, her sol ve sağ için bir tane olmak üzere 10m'dir. Ürün, çalışma konsolu aracılığıyla işlenir.

IV, Ekipman konfigürasyonu kontrol listesi

Hayır

Bölüm adı

miktar

Kalıp şekillendirme

Her iki tarafta bir kalıp seti

15KW tahrik motoru

1set

Kalıp mili oluşturma

3Sets

Turbo kaldırma

3Sets

Kaldırma tahrik motoru

1set

ZQ500 redüktör

1set

Elektrik konsolu

1set

Ekipman ankraj cıvatası

1set
