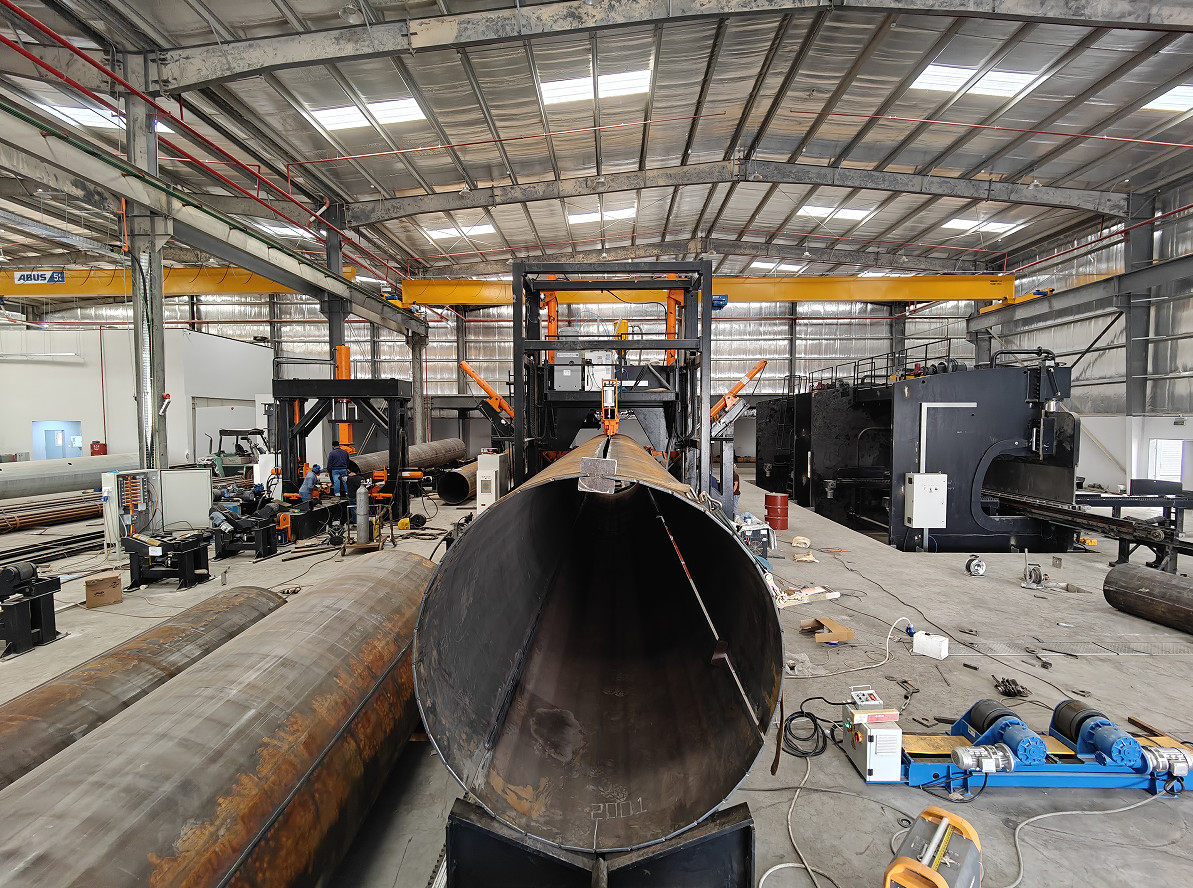

Çap aralığı 500 ~ 2500mm,5G kutup, monopol, yüksek direkli kutup kapanma kaynak makinesi

CNC POLE SHUT- SWELDING MACHINE,

Model: HM2500/13000

Monopole, yüksek direk direk, 5G iletişim direkleri için tasarlanmış.

Çap aralığı: 500~2500mm, Kalınlığı:normalde, 6~20mm, Uzunluğu:13000mm

Not: makine ayrıca daha kalınlık yapabilir, kalınlığı 18 ~ 25mm ise, önerme işlemi: önce kapalı kaynak yapın, sonra yüzey kaynak yapın.

Çift kemerli üç tel kaynak makinesi

Uygulama kapsamı: 5G direği, monopole, yüksek direk gibi uzun boylu orta boylu kutup boyunca otomatik kapanma kaynak için uygundur

CNC POLE SHUT-WELDING MACHINE, bir kabuk veya iki kabuk tipi çokgen ve daireli konik kutup ((Konik kutup) için uygundur. otomatik kaynak hattıdır,portre tipi yapısı sabit ve kaynak sistemi ileHız ayarlanabilir hareket için servomotorlu, V şeklindeki tam direği uzunluğu dolly (iş masası). Hidrolik silindir, sıkıştırma tekerleğini direği kapatmak ve aynı zamanda kaynak yapmak için itirmektedir.

İki dikiş direği için, ilk dikiş kaynak tamamlandığında, alt makara yükselecek ve ikinci dikiş kaynakına başlamak için direği başka bir dikiş pozisyonuna döndürecek.

Özel özellikler:

1.CNC otomatik ayarlama, CNC sistemi, kutup çapının değişimi ile, otomatik olarak basınç ayarlamak, otomatik olarak baskı ayağı pozisyonu ayarlamak,otomatik olarak besleme hızı ve konumu eşleştirmek, sorunsuz kaynak sağlamak için kaynak dikişini her zaman kapalı durumda tutun.

2.Special CNC kontrol sistemi ayakların sol ve sağ tarafında senkronizasyon performansı çok iyi yapar

3. Önceki işlemin niteliklerine dayanarak, kaynaktan sonra, direk kaynakının torkusu yoktur,ve personel için gerek yok çekmek ve kaynağı merkezlemek için makinenin arkasındaki çubuğu döndürmek.

4Çubuk, V şeklindeki çalışma masasında bulunur ve hareketleri, baş ve kuyruk kaynaklarının istikrarını sağlamak için servo kontrol edilir.Baştan kuyruğa kaynaştırmak, kaynaştırılmamış kuyruğun uzunluğunu büyük ölçüde azaltır.

5.Clamping rulo sayısı 3 set, avantajı rulo basıncını kutup yüzeyine azaltmak ve yüzeydeki çizilmeyi azaltmak.,Aynı çapta veya konik olabilir.

6Motorlu hızlı geri dönüş fonksiyonuna sahip V şeklindeki çalışma masası operatörlerin emek yoğunluğunu azaltır.

7.Denizaltı kemer kaynak fonksiyonu

8.Köprü geri yönlendirme aygıtı ile uyumlu olarak ayarlanabilir.Pratik çalışmada, kaynak dikişinin konumu nadiren ayarlanır, bu da operatörlerin emek yoğunluğunu azaltır.

9Makine başındaki kamera aracılığıyla, kaynak dikişinin ana kontrol panelinin ekranına yansıması kaynak dikişinin izlenmesini basit ve kolaylaştırır.ve kaynak izleme için operatörün emek yoğunluğunu azaltmak- Evet.

10Kendi geliştirdiği yağ basıncı ve CNC sistemi, kaynaklı direği yuvarlak ve küçük deformasyon yapar.

11.İki dikiş direği için, ilk dikiş kaynak bitince, alt rulo yükselmek ve ikinci dikiş kaynak başlamak için başka dikiş pozisyonuna direği döndürmek

12. ön pozisyonda yükleme ve boşaltma

13İçerideki bakır bloklar, kaynak nüfuz oranını büyük ölçüde iyileştirir.

14Operatör: 1 kişi.

15.Farklı konular:

15.1 10 mm'den büyük bir levha kalınlığı için, çift yaylı ve çift tel (veya çift elektrikli ve üç tel) batık yaylı kaynak, DC + AC, DC kaynak yüksek akım ve düşük voltajı benimser.DC yayı büyük nüfuz elde eder, AC nispeten küçük akım ve yüksek yay voltajı benimser, füzyon genişliğini arttırır ve güzel kaynak oluşumu elde eder.kaynak performansını iyileştirmek ve güç tüketimini azaltmak- Evet.

15.2ağlandırılmış sistem

Fonksiyon: en iyi ve en son yazılımı ve deneyim verilerini elde etmek için yazılımı zamanında güncelleme, müşterilere uzaktan arıza teşhisinde ve uzaktan parametreler ayarında yardımcı olabilir.Müşterilerin üretimi hızla yeniden başlatması için uygundur..15.3 Makine ile yedek parçalar.

Makine aşağıdaki parçalardan oluşur:

• Servo tahrikli V tipi çalışma masası (Dolly)
• V tablosu için ön ve arka raylar
• Ana portarya çerçevesi
• V tipi çalışma masası için tahrik sistemi
• Hidrolik sıkıştırma ünitesi (Sıkıştırma silindirleri dahil)
• Kablo besleme sistemi ile batık kemer kaynak sistemi
• Akış geri kazanım sistemi
• Su soğutma sistemi olan iç bakır çubuk
• Operasyon platformu
• 2 çift, arabanın üzerinde.
• Hidrolik sistem
• Kontrol sistemi
