Direk Dikme Kaynak Makinesi — Model 340/14000
Ürün Genel Bakışı

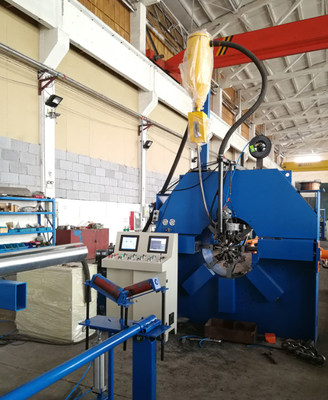

Model 340/14000 Direk Dikme Kaynak Makinesi, tek parça çokgen ve dairesel konik direkler için özel olarak tasarlanmış otomatik bir kaynak hattıdır. Direği küçük uçtan büyük uca neredeyse hiç kaynaklanmamış uzunluk bırakmadan sürekli olarak kaynaklar, düz ve stabil dikişler üretir ve sonraki işlemlerde manuel iş yükünü büyük ölçüde azaltır. Hem Tozaltı Ark Kaynağı (SAW) hem de CO₂ Gazaltı Kaynağı fonksiyonlarıyla donatılmış olup, 60 mm ila 340 mm arası direk çaplarını ve 14.000 mm'ye kadar direk uzunluklarını kapsar.
Ana Özellikler ve Avantajlar
- Tam Boy Otomatik Kaynak – Direği küçük uçtan alt uca kadar tüm alanda kaynaklar, bir sonraki işlemde manuel iş yükünü en aza indiren neredeyse hiç kaynaklanmamış uzunluk bırakır.
- Her Yönden 8 Set Kelepçe Makaraları – Direk yüzeyine basıncı eşit olarak dağıtır, makara basıncını ve yüzey çiziklerini azaltır; özellikle sekizgen direk kaynağı için uygundur.
- Çift Taraflı İtme Silindirleri – Direği kapatmak için güçlü kapatma kuvveti sağlar, büyük kalınlıkta, küçük çaplı direkler için idealdir.
- Motorlu Hızlı Geri Dönüşlü Çekme Arabası – Kaynak sonrası yüksek hızda otomatik olarak geri döner, bu nedenle manuel geri itme gerekmez, operatör iş gücü yoğunluğunu büyük ölçüde azaltır.
- Pnömatik Kelepçeleme Cihazı – Manuel kelepçelemeye göre hızlı ve basittir. Çekme tipi tasarım, kaynak yapmadan önce her direğe kaynak topraklama kablosu bağlama ihtiyacını ortadan kaldırır; kaynak hızı daha stabildir, kaynak sonrası daha az kaynak deformasyonu olur ve kullanımı daha kolaydır.
- Çift Kaynak İşlemi – Tek bir makinede hem Tozaltı Ark Kaynağını hem de CO₂ Gazaltı Kaynağını destekler.

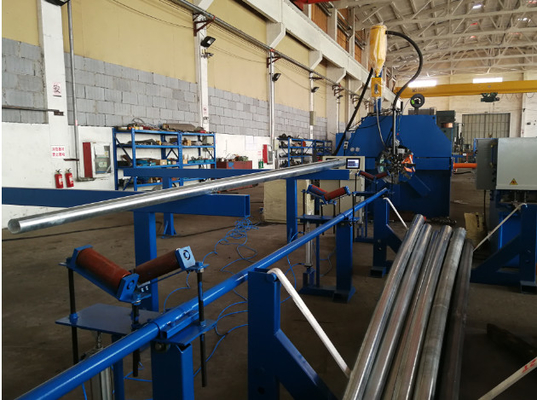

- Arka Sessiz Makaralı Destek (Standart) – Arka destek arabası ve manuel geri itme gerekmez; direklerin makineye yüklenmesini kolaylaştırır ve insan gücünü azaltır.
- Arka Direk Yönlendirme Cihazı – Kaynak işlemi boyunca doğru konumlandırmayı sağlar.
Uygulama

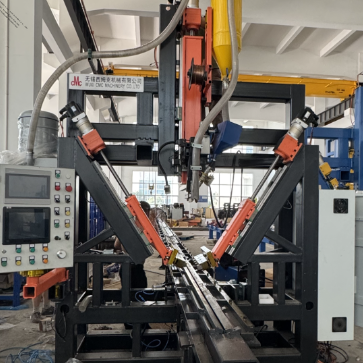

Makine, tek parça çokgen ve dairesel konik direklerin otomatik dikiş kaynağı için tasarlanmıştır. Hız ayarlı motor tarafından tahrik edilen araba, direği küçük uçtan büyük uca çekerken, hidrolik silindir, mekanik bir zincir ve sonsuz dişli aracılığıyla kelepçe tekerleklerini iterek direği kapatır ve aynı anda kaynak yapar.
Standart Makine Bileşenleri
- Çekme arabası için dişli ve kremayer tahrik sistemli uzun çalışma masası
- Çekme arabası: hız ayarlı frekans motoru, tahrik sistemi, yönlendirme cihazı ve pnömatik kelepçeleme sistemi

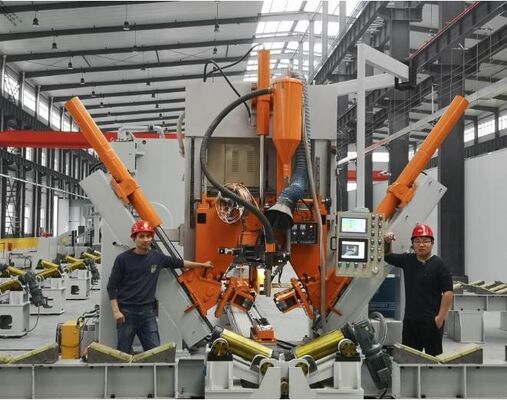

- Hidrolik kelepçeleme ve kaynak ünitesi: çokgen ve konik direkler için 8 set kelepçe tekerleği, artı büyük kalınlıktaki direkler için yan ek hidrolik kelepçeleme sistemi
- Kaynak sistemi: Tozaltı Ark Kaynağı ve CO₂ Gazaltı Kaynağı, güç kaynağı, tel besleme sistemi, cüruf geri kazanım sistemi ve kaynak topraklama kablosu dahil
- Arka sessiz makaralı destek (standart)
- Hidrolik sistem: çift pompa, çift motor, çift kontrol sistemi
- Direk kelepçelemesi için pnömatik sistem

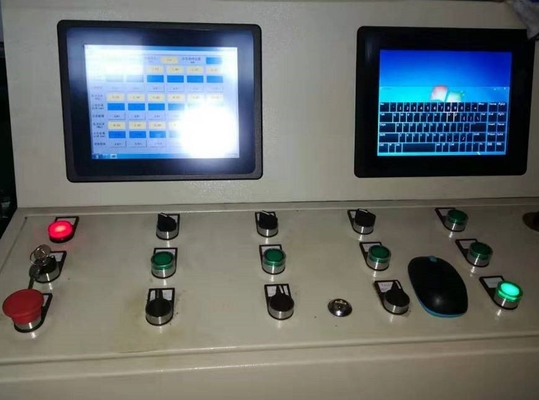

- Elektrik kontrol sistemi: frekans invertörü, kumanda paneli, kablolar vb.
Teknik Özellikler
| Öğe |
Özellik |
| Çalışılabilir Çap |
60–340 mm |
| Çalışılabilir Uzunluk |
14.000 mm |
| Araba Uzunluğu |
2.000 mm |
| Direk Kalınlığı |
Çap 60–340 mm: 2.8–5 mm; Çap 200–340 mm: 4–8 mm |
| Kelepçe Ayak Sayısı |
8 adet (daha fazla kelepçe noktası = daha az basınç, daha az yüzey izi) |
| Pompa Motor Gücü |
4 kW |
| Çekme Arabası Motor Gücü |
4 kW, AC değişken hızlı |
| Kaynak Makinesi |
500 A (Tozaltı Ark Kaynağı + CO₂ Gazaltı Kaynağı) |
| Kaynak Teli Çapı |
1.2–2.0 mm (direk kalınlığına göre seçilir) |
| Çalışma Hızı |
1–3 m/dak (kalınlığa göre değişir) |
| Ana Elektrik Bileşenleri |
Tanınmış uluslararası marka |
| Ana Frekans İnvertörü |
Tanınmış uluslararası marka |
| Ana Motor |
Saygın uluslararası marka |
| Kaynak Güç Kaynağı |
Tanınmış uluslararası marka |
| Ağırlık |
6.000 kg |
| Genel Boyutlar (U×G×Y) |
31.000 × 3.000 × 4.500 mm |
İsteğe Bağlı ve Standart Fonksiyonlar
- Çift Taraflı Ek Hidrolik Silindirler – Küçük çaplı, büyük kalınlıktaki direkler veya yüksek mukavemetli çelik levhadan yapılmış direkler için uygundur; dikiş kaynağı yaparken aynı anda güçlü kapatma kuvveti sağlar.
- Araba Hızlı Geri Dönüş Cihazı – Kaynak sonrası, düğmeye basın ve araba yüksek hızda ana kaynak kafasına geri döner ve otomatik olarak durur (manuel tip makineler operatörler tarafından geri itilmelidir, bu da iş gücü yoğun ve zaman alıcıdır).
- Pnömatik Kelepçeleme Ünitesi – Manuel kelepçelemeye göre daha kolay ve çok daha hızlıdır. Not: itme tipi direk kaynak makinelerinde kelepçeleme ünitesi yoktur ve kaynak yapmadan önce her direğe bir topraklama kablosu bağlanması gerekir; buna kıyasla, çekme tipi makine daha kararlı kaynak hızı, kaynak sonrası daha az kaynak eğrisi sunar ve her direk için topraklama kablosu bağlama ihtiyacını ortadan kaldırır.
SSS
S1: Bu makine ne tür direkleri kaynaklayabilir?
C: Tek parça çokgen ve dairesel konik direkler için uygundur, çapı 60–340 mm ve uzunluğu 14.000 mm'ye kadar olan direkler.
S2: Büyük kalınlıktaki veya küçük çaplı direkleri işleyebilir mi?
C: Evet. Çift taraflı itme silindirleri ve isteğe bağlı çift taraflı ek hidrolik silindirler ile büyük kalınlıktaki, küçük çaplı direkleri ve ayrıca yüksek mukavemetli çelik levhadan yapılmış direkleri kapatıp kaynaklayabilir.
S3: Makine hangi kaynak işlemlerini destekler?
C: Hem Tozaltı Ark Kaynağı (SAW) hem de CO₂ Gazaltı Kaynağı. 500 A kaynak güç kaynağı, direk kalınlığına göre seçilen 1.2–2.0 mm kaynak telini destekler.
S4: Makine özelleştirilebilir mi?
C: Evet. Yapılandırmalar direk çapı, uzunluğu ve kalınlığı gereksinimlerinize göre ayarlanabilir. Lütfen özel bir çözüm için bize direk özelliklerinizi gönderin.
S5: Teslimat, kurulum ve satış sonrası hizmetler hakkında ne düşünüyorsunuz?
C: Profesyonel ihracat ambalajı, kurulum rehberliği ve teknik destek sağlıyoruz. Teslimat süresi ve garanti koşulları için lütfen varış noktanıza ve gereksinimlerinize göre bizimle iletişime geçin.
