| Marka Adı: | CMC |
| Model Number: | CNCS360/10000 |
| Adedi: | 1 Set |
| fiyat: | according to the customer's requirement |
| Ödeme Şartları: | T/T, L/C |
| Tedarik Yeteneği: | Göre gereksinimi |
Özel özellikler:
1. yuvarlak şekli ve hiçbir deformasyon, ve kaynak sırasında hiçbir yanma ile sokak lambası direği kaynak için uygundur.
2. Tam CNC, tam servo, 3 set baskı ayağı, kutup çapı konik değişimi ile otomatik olarak ayarlanabilir.Yan baskı ayağı direğin konik yönünde ayarlanabilir.
3Yağ sızıntısını önlemek ve bakımı büyük ölçüde azaltmak için hidrolik sistem yok.
4Özellikle geliştirilen sistem, direk üretim sürecinde direk çapının hafif tutarsızlığını karşılayabilir. Başarılı kaynak sağlamak.
5CNC kontrolü nedeniyle, operatorun direğin boyutu ve çapı değiştikçe baskı ayağının konumunu herhangi bir zamanda manuel olarak ayarlaması gerekmez.Personel ve iş yoğunluğu gereksinimlerini azaltmak.
6Çubuk başından sonuna kadar, kaynaklanmamış kalan baş ve kuyruğun uzunluğu, manuel onarım kaynaklaması olmadan bile çok kısa.
7Basınç ayaklarının sayısı 3 set V-tabellidir, bu da basınç ayaklarının direğin yüzeyinde basıncını azaltma avantajına sahiptir.yüzeyi güzelleştirmek ve içe çekilmenin etkisini azaltmak,
Araç hızlı bir şekilde kaynak makinesine geri dönebilir ve bu da operatörün emek yoğunluğunu azaltır.
8. Nabız MIG kaynak fonksiyonu, hızlı hız, iyi şekillendirme, çok az kaynak sıçraması ve neredeyse cilalama ihtiyacı olmayan argon ve CO2 karışık gaz karışımı kullanılarak.
9Özel tasarlanmış hareketli masa, istikrarlı hareket hızı
10. Makine çalışma tezgahı, direği desteklemek için kullanılan V yapısındadır. Çok kararlıdır, direğe monte edilmesi kolaydır ve emek yoğunluğunu azaltır.
11Ön kaynak tabancasının ayar sıklığını büyük ölçüde azaltan özel bir yönlendirme için arka bir rehber plağı ile donatılmıştır.
12. CNC otomatik ayarlama. kutup çapının değişmesiyle, CNC sistemi otomatik olarak basıncı ayarlar, otomatik olarak baskı ayağının konumunu ayarlar,otomatik olarak besleme hızı ve konumu eşleştirir, ve pürüzsüz kaynak sağlamak için kaynak her zaman kapalı durumda tutar.
13Makine kafasına monte edilen kamera aracılığıyla, kaynak dikişi konsol üzerindeki ekrana yansıtılır.kaynak dikişinin izlenmesini basit ve kolaylaştırmak ve operatörün emek yoğunluğunu azaltmak.
14Kaynatma sonrası, önceki işlemde deformasyon ve bozulma olmaması ve malzemenin bozulma nedeniyle iç gerilimden arınması koşuluyla, içe çekilme veya düzleşme olmamalıdır.
15Makine farklı presleme tekerlekleri ile donatıldığında, farklı boyutlarda sekizgen kutup ve yuvarlak kutup için uygun olabilir. Kalıp konfigürasyonu,Müşteri gereksinimlerine göre isteğe bağlı öğeler sağlanabilir.
Kullanım alanı: uzun ışık direklerinin boylamalı otomatik kaynak için uygundur

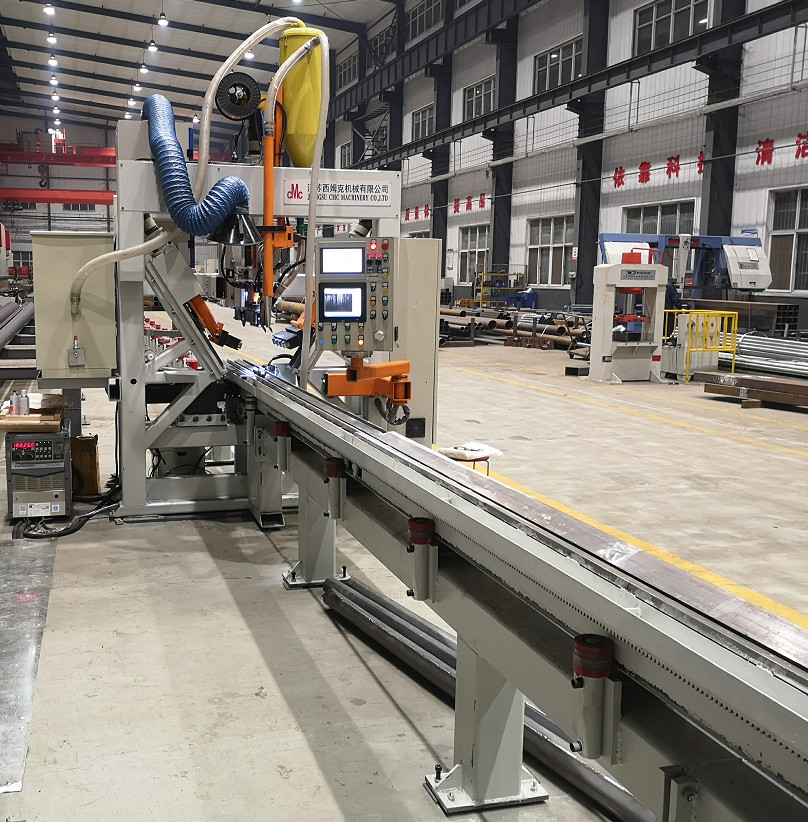

CNC kutup kapalı kaynak makinesi
Bu makine genellikle sekizgen ve dairesel koniik ışık direkleri kaynak için uygundur. Bu kaynak makinesi otomatik bir kaynak hattıdır.V çalışma masasındaki ışık direğini itebilir. Üç CNC baskı ayağı kutup çapının değişimine göre konumlarını otomatik olarak ayarlayabilir. Makine kutupları kapatırken kaynak tamamlar.
Makine aşağıdaki parçalardan oluşur:
|
|
|
|
|
|
|
|
7.1: normal boyutlu sekizgen sokak lambası direği sıkıştırma ruloları (Dayımetre:60~360mm) 7.2: Konik kutup sıkıştırma ruloları (Deyametri:60~360mm) |
|
|
|
| Teknik Özellikler | |||
| 1 |
Işık direği çap aralığı |
60-360 mm | |
| 2 |
Maksimum direğin uzunluğu |
10000 mm | |
| 3 |
V tipi Arabanın uzunluğu |
12000 mm | |
| 4 |
Işık direği kalınlığı aralığı |
Sütun kalınlığı (mm) |
Çubuk çapı aralığı (mm) |
| 2.75 | 60~200 | ||
| 4 | 60~360 | ||
| 5 | 120~360 | ||
| 6 | 200~360 | ||
| 5 |
Sıkıştırma rulo pozisyonu |
Işık direğinin her iki tarafı ve üstü |
|
| 6 |
Ana servis motorunun gücü |
2.3 KW | |
| 7 |
Sıkıştırma ünitesi için servomootor |
730W AC servomotor tipi |
|
| 8 |
Kaydırıcı |
500A,Pulse MIG kaynak sistemi |
|
| 9 |
Kaydırma telinin çapı |
1.2 mm | |
| 10 |
Çalışma Hızı |
1 ~ 2.5m/min (Not: farklı kalınlık hız farklı olacaktır |
|
| 11 |
Ana Elektriksel Elemanlar |
Schneider (Fransa markası) |
|
| 12 |
Kaydırıcı markası |
AOTAI, ünlü Çin markası. | |
| 13 |
Toplam boyutlar (mm) |
23000x2500x3200 mm (LxWxH) | |
| 14 |
Operatör miktarı |
1 kişi | |
