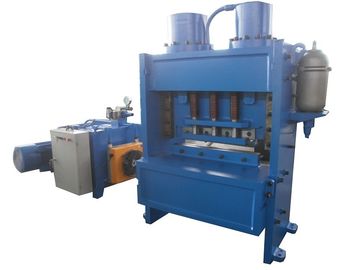

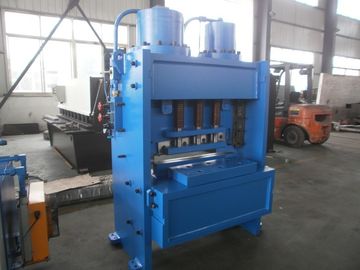

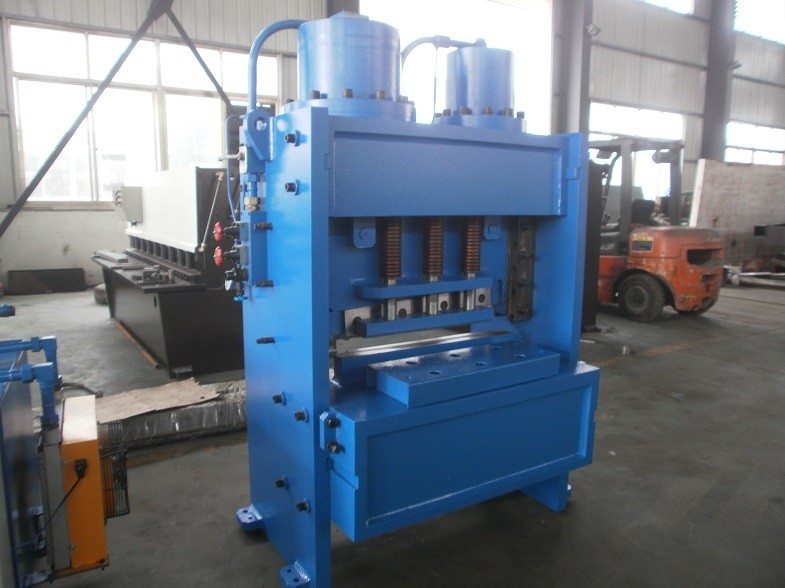

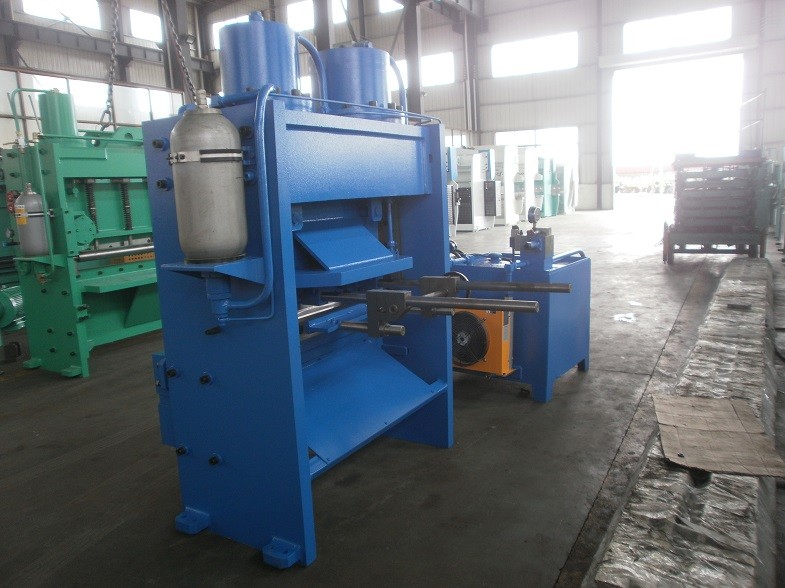

20mm, 600mm Çelik sac Hidrolik Kesme Makinesi Eksenel dalgıç pompalı

20mm, 600mm Çelik sac Hidrolik Kesme Makinesi Eksenel dalgıç pompalı
20mm, 600mm Çelik sac Hidrolik Kesme Makinesi Eksenel dalgıç pompalı 20mm, 600mm Çelik sac Hidrolik Kesme Makinesi Eksenel dalgıç pompalı 20mm, 600mm Çelik sac Hidrolik Kesme Makinesi Eksenel dalgıç pompalı 20mm, 600mm Çelik sac Hidrolik Kesme Makinesi Eksenel dalgıç pompalı

Büyük resim :  20mm, 600mm Çelik sac Hidrolik Kesme Makinesi Eksenel dalgıç pompalı

Ürün ayrıntıları:
Menşe yeri: Wuxi-Çin
Marka adı: CMC
Model numarası: QC11L-20X600
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 Set
Fiyat: according to the machine requirement
Ambalaj bilgileri: Konteyner nakliye için uygun
Teslim süresi: Makine requirment göre
Ödeme koşulları: FOB/CIF
Yetenek temini: Göre gereksinimi

20mm, 600mm Çelik sac Hidrolik Kesme Makinesi Eksenel dalgıç pompalı

Açıklama
Vurgulamak:

hidrolik giyotin kesme makinesi

,

sac kesme makinesi

Şartname:

Yok hayır isim değer birim Uyarılar
1 Kesme Kalınlığı 20 aa
2 Kesme genişliği 600 aa
3 Kesme açısı 3 °
4 Dikey Sütunlar Arası Mesafe 1115 aa
5 Bıçak uzunluğu 700 aa
6 Çalışma Masası Yüksekliği 800 aa
7 Ana motor tip Y180L-4
Güç 22 kw
hız 1470 dev / dak
8 Eksenel dalgıç pompa tip IGP5-H063
Güç 63 L / dk
9

boyut

L 1400 aa
W 1500 aa
'H 2000 aa
Ana Uygulama, Fonksiyonlar ve Getiriler:

Bu makine, 0.3-20 mm kalınlığında ve 600 mm genişliğinde çelik plakaların kesilmesi için kullanılır.

Pürüzlendirilecek plakaların mukavemeti 450N / mm2 olmalıdır. Başka bir mukavemetli plakalar pürüzlendirilecekse, bunların kalınlığı ayarlanmalıdır.

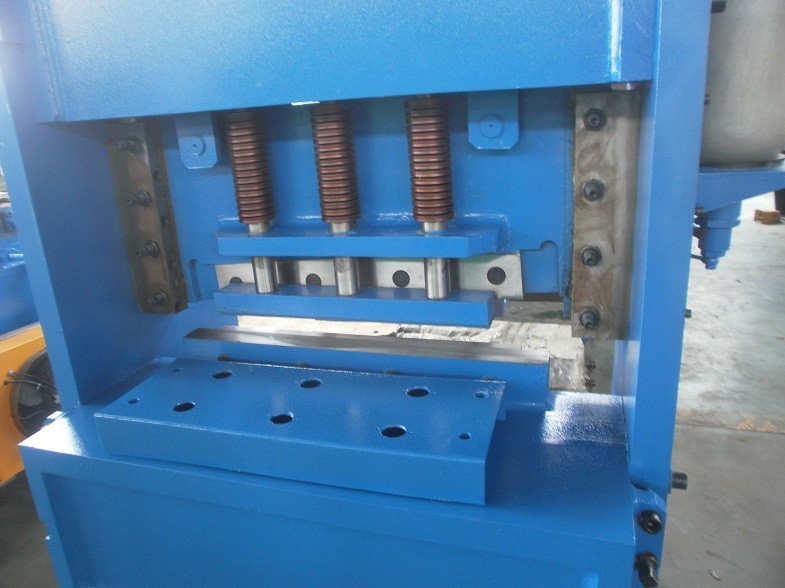

Bu makine hidrolik sürüş kaynaklı çelik yapıya sahiptir. Geri dönüş vuruşu akümülatör tarafından tamamlanır. Kullanım sırasında makine sağlam ve güvenlidir. Ve fazla yer kaplamaz, düşük ağırlık ve iyi sertliğe sahiptir. Bıçak boşluğu hızlı ve kolay bir şekilde ayarlanabilir. Üst bıçak kirişinin hareketi serbestçe ayarlanabilir, bu da dar plakaları keserken verimliliği artırır. Makine güvenliği sağlamak için kızılötesi sensör koruma bariyeri ile donatılmıştır.

Hidrolik Sürüş Sistemi:

Hidrolik sistem (şekil 1), IGP5-H063 eksenel dalgıç pompadan 2, birleşik valf4'ten yapılmıştır. Tüm sistem makul şekilde düzenlenmiştir.

İhtiyaç duyulan basınçlı yağ 40MCY14-1B eksenel dalgıç pompa ile üretilir. Maksimum sistem çalışma basıncı 25Mpa'dır. Şekil 1): Yağ pompası tarafından üretilen yağ, borulardan her bir yağ silindirine (ana yağ silindiri8, tutma silindiri9) ve birleşik vanalara 4 girer. Petrol yolu Kontrol yağı rotasındaki yağ, gaz kelebeği deliğinden, normal açık konumda olan manyetik yön valfine girecek ve yağ deposuna geri dönecektir. Ana yağ yolunda basınç oluşmuyor. Gaz kelebeği deliği nedeniyle, konik valfı açan ön ve arka arasında belirli bir basınç farkı oluşur ve yağ, geri dönüş yağ silindirine geri dönüş yağ silindirine geri döner. Ana yağ yolunda basınç oluşmuyor. Ve makine harekete geçmeyecek. Elektromanyetik yön valfi açıldığında, kontrol yağı emniyet valfini manyetik yön valfi içinden girer. Taşma valfı ayarlanan basınç altında kapatılır, böylece yağ yolu basıncı kademeli olarak artar. Ve bu süreçte, üst kalıp kirişi, sadece yağ silindiri geri dönüş için destekleme kuvvetini aştıktan sonra hareketini durduracaktır. Bu sırada tutma silindiri ve üst bıçak kirişinin sırayla hareket etmesi sağlanır. Üst bıçak kirişi alt ölü noktaya hareket eder ve limit anahtarını harekete geçirir, manyetik yön valfi kapatıldıktan sonra sıfırlanır. Tüm yağ yolu boşalmıştır, üst bıçak demeti akümülatör nedeniyle geri döner.
