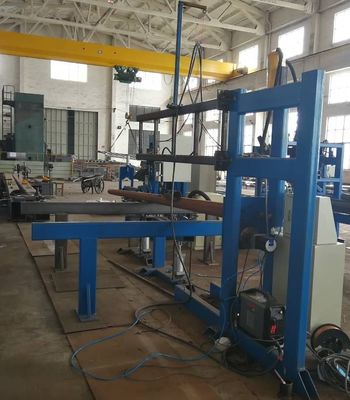

ROBOT TABAN LEVHA KAYNAK VE KAPI KESME KOMBİNE MAKİNESİ , MODEL : RW-DC120/260

Uygulama

Makine kombine CNC kapı kesme fonksiyonuna sahiptir, Konik direk, yuvarlak direk, sekizgen ışık direği kapı CNC kesimine uygundur, Kesim şekli daire, kare, dikdörtgen, eliptik tip vb ve bilgisayar tarafından çizilebilen herhangi biri olabilir.

Kesme kaynağı otomatik plazmadır.Böylece kesme hızı çok daha hızlı olacaktır ve kesme kenarı kalitesi alevle kesmeden daha iyidir.ABD yapımı Hypertherm plazma güç kaynağı ve torç kullanılması nedeniyle, kesme aralığı nispeten küçüktür ve kesilen parçalar genellikle kapı kapakları olarak kullanılır.

Direk malzemesi çelik veya Alüminyum olabilir.

Işık direği taban plakası kaynak üretimi için kaynak sistemi uygulanmaktadır.Kaliteli kaynak dikişi elde etmek için farklı kaynak pozisyonlarına göre robot ve kaynak gücü arasında gerçek zamanlı iletişim ile,

İlk olarak, direk taban plakasının iç ve dış çevresel dikişi kaynaklanır ve ardından taban plakasının takviye nervürü otomatik olarak kaynaklanır.

Genel düzen aşağıdaki gibidir:

Özellikler

1. Özel direk genişletici ile, direği yuvarlak veya sekizgen yapmak ve taban plakasının içine kolayca sabitlemek için
2. Sertleştiricinin taban plakasına otomatik olarak yerleştirilmesi ve otomatik kaynaklanması işleviyle
3. İyi çalışma ve kalite için Kawasaki robotu kullanılmıştır.
4. Kaynak gücü Kemppi'den, iyi dikiş kalitesi ve etkili kaynak
5. Konum geçişi, herhangi bir açılı kaynak elde edebilen büyük dönme meleğine sahiptir.
6. Adam güç tasarrufu.
7. tam zamanlı çalışma
8. Güvenilir kalite ile iyi görünümlü kaynak görünümü.
9. Tüm makine tek yönlü hareket tasarımına sahiptir.Hızlı adetli üretim için uygundur.makinenin sol tarafına istiflenen direkler tek tek sağa hareket ederek kaynağı tamamlar ve kaynaklı direkler sağ tarafına istiflenir.Direk tavan vinci olmadan hareket eder ve yükselir ve operatörün iş yoğunluğu düşüktür.
10. Bu makine ayrıca, alt taban plakasının kaynağını, takviye nervürünün kaynağını ve kapının plazma kesimini tek seferde yükleme ve sabitlemede otomatik olarak tamamlayabilen ışık direğinin CNC kapı kesme işlevini de birleştirir.Operatörün yükleme süresi büyük ölçüde azalır ve üretim alanından tasarruf edilir.

Ana parametre:
