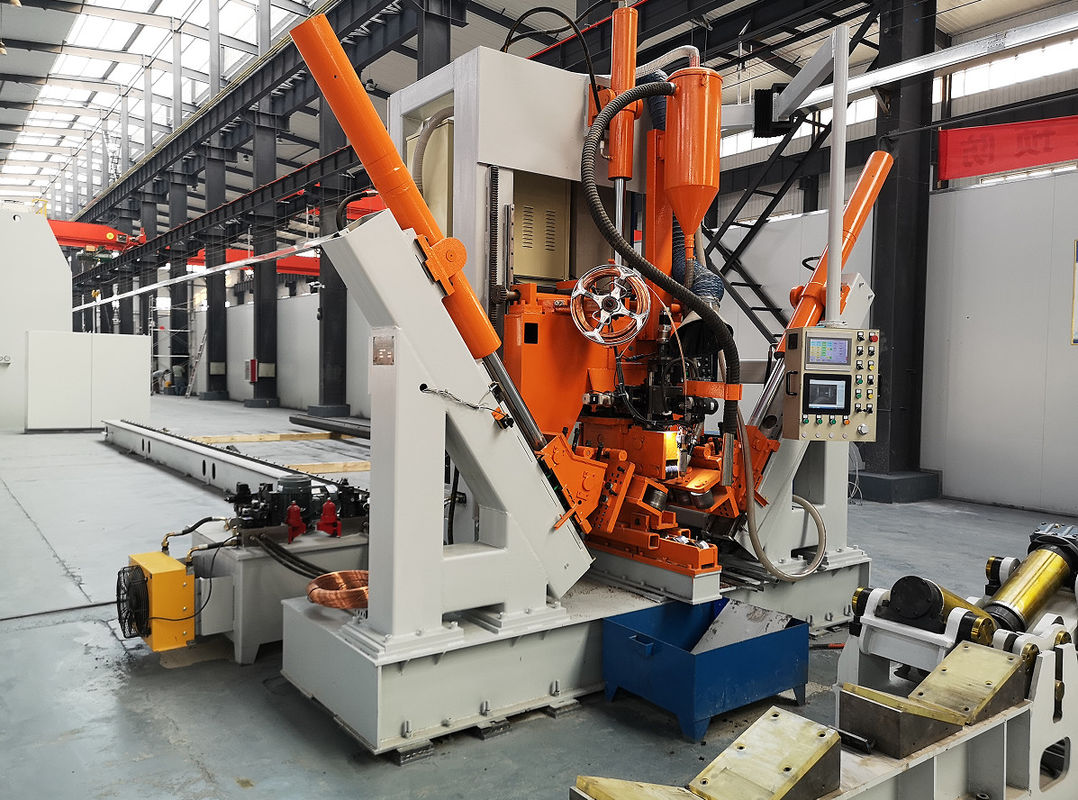

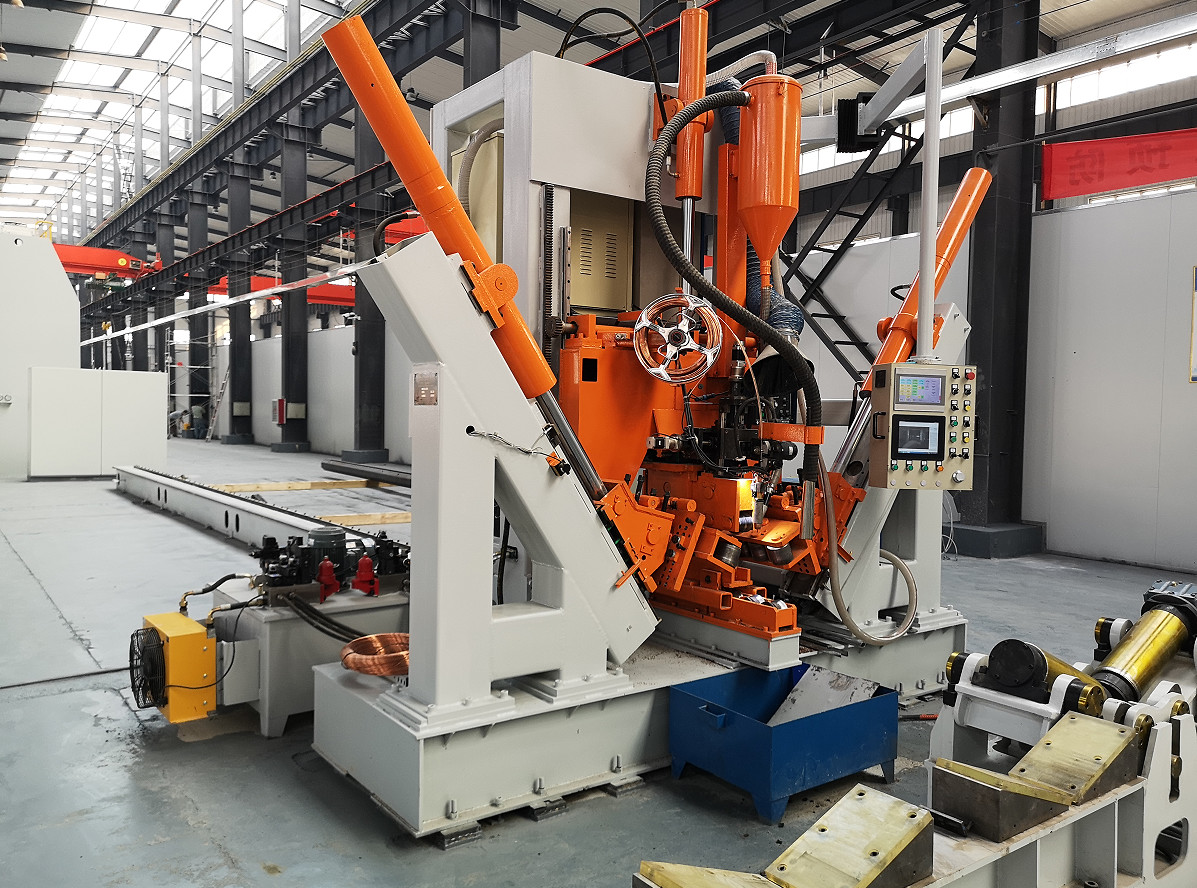

HM600/12000 Yüksek direkli ve monopolik dikiş kaynak makinesi

 CNC POLE SHUT- SWELDING MACHINE,
Model:HM.600/12000

Rol türü
Normal sokak lambası direği, monopole, yüksek direği, 5G iletişim direği için özel olarak tasarlanmış.

Çap aralığı:60~600mm, Kalınlığı:3~12mm, Uzunluğu:12000mm

Standart tek kemerli tek tel batırılmış kemerli kaynak makinesi

Uygulama kapsamı: 5G direği, monopole, yüksek direk direği ve normal sokak lambası direği gibi uzun boylu orta boylu direğe uzunsal otomatik kapanma kaynak için uygundur

Bu makine genellikle orta boyutlu çokgen ve konuslu direkleri kaynaklamak için uygundur, özellikle sadece bir veya iki dikişi olan direkler için uygundur.Araç ayarlanabilir hız motoru ile donatılmıştırHidrolik silindir, basınç tekerleğinin direği sıkıştırmasını ve aynı anda kaynak yapmasını sağlar.

Özel özellikler:

CNC otomatik ayarlama, CNC sistemi, kutup çapı değişimi ile, otomatik olarak basınç ayarlamak, otomatik olarak baskı ayağı pozisyonu ayarlamak,otomatik olarak besleme hızı ve konumu eşleştirmek, sorunsuz kaynak sağlamak için kaynak dikişini her zaman kapalı durumda tutun.

Önceki işlemin niteliklerine dayanarak, kaynaktan sonra, kutup kaynakının torkusu yoktur,ve personel için gerek yok çekmek ve kaynağı merkezlemek için makinenin arkasındaki çubuğu döndürmek.

Sürücü direği frekans dönüşümü ile kontrol edilir ve baş ve kuyruk kaynaklarının istikrarını sağlamak için elektrikli fren durma fonksiyonu vardır.Bu sistem küçük ucundan alt ucuna tüm alanı ve neredeyse sol uzunluğu kaynak dışına kuyruğu kaynak olabilirBu şekilde bir sonraki işlemin manuel çalışması azaltılır.

Sıkıştırma rulo sayısı 3 settir, avantajı rulo basıncını kutup yüzeyine düşürmek ve yüzeydeki çizikleri azaltmaktır. Sekizgen kutup üretimi için uygundur,çokgen kutup ve koni kutupEşit çaplı ya da konik olabilir.

Motorlu hızlı geri dönüş fonksiyonuna sahip itme tipi arabayı, operatörün elle geri itmesine gerek yoktur ve operatörlerin emek yoğunluğunu azaltır.

Pnömatik sıkıştırma cihazı olan arka itme arabası, manuel sıkıştırma ile karşılaştırıldığında basit ve hızlı.

İndirme tarafı, yükleme ve boşaltma için uygun ve yukarı ve aşağı akışlı malzemelerin otomasyonunu gerçekleştirmeye elverişlidir.Yükleme ve boşaltma operatör uzun mesafe hareket önlemek için aynı tarafta olabilirOperatörün sadece ana makinenin pozisyonunda çalışması gerekir, bu da emek yoğunluğunu büyük ölçüde azaltır.

Çubuk geri yönlendirme cihazı ile, uyumlu olarak ayarlanabilir.Pratik çalışmada, kaynak dikişinin konumu nadiren ayarlanır, bu da operatörlerin emek yoğunluğunu azaltır.

Makine kafasına monte edilmiş kamera aracılığıyla, kaynak dikişinin ana kontrol panelinin ekranına yansıtılır, kaynak dikişinin izlenmesini basit ve kolay hale getirir.ve kaynak izleme için operatörün emek yoğunluğunu azaltmak- Hayır.

Kendi geliştirdiğimiz yağ basıncı ve CNC sistemi, kaynaklı direği yuvarlak ve küçük deformasyon yapar.

Operatör: 1 kişi.

Çıkarma rulo rafı,5 set ( 12,14m direği için uygun)

Alıcının atölyesinin düzenine göre, farklı çalışma yönlerine sahip makineler sağlanabilir.

Müşterilerin özel gereksinimleri için, makine özel olarak tasarlanmış ve tüm dünyada farklı kutupları karşılamak için üretilebilir




Makine aşağıdaki parçalardan oluşur:
Araç taşıma için uzun çalışma masası
Ana portarya çerçevesi
Trolley tahrik sistemi
Çıkarma rulo rafı,5 set ((13m direği için uygun)
Hidrolik sıkıştırma parçası ((Orta boy kutup için uygun sıkıştırma silindirleri dahil)
Kablo besleme sistemi ile batık kemer kaynak sistemi
Akış geri kazanım sistemi
Hidrolik sistem
Kontrol sistemi

Müşterinin direği gereksinimlerine uygun olarak sıkıştırma rulo.
Monopole Yüksek direği için uygun 1 seti ile, 5G kutup kalıbı.

Normal sokak lambası direkleri için uygun 1 set,minimum çapı 60 mm ((türü direkler ve konik direkler)
Normal sokak lambası direkleri için uygun 1 set, en az çapı 60 mm ((oktagonal direk)

Normal sokak lambası direkleri için uygun 1 set arka sıkıştırma cihazı. (1 ~ 2 metre uzunluğundaki kol gibi çok kısa uzunluğa sahip direkler için uygun küçük bir araç içerir)
