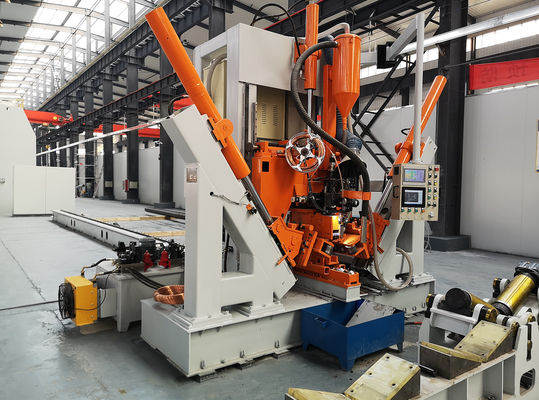

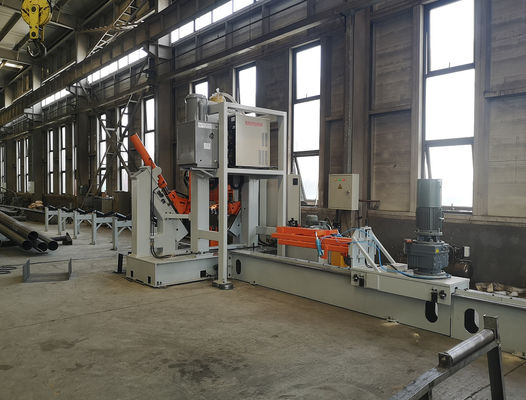

Yüksek mast kaynak makinesi HM800 Işık direği üretimi için ideal çözüm

CNC POLE SHUT- SWELDING MACHINE,

Model:HM.800/12000, HM800/13000, HM800/14000,

Rol türü

Normal sokak lambası direği, monopole, yüksek direği, 5G iletişim direği için özel olarak tasarlanmış.

Çap aralığı:60~800mm, Kalınlığı:3~12mm

Standart tek kemerli tek tel batırılmış kemerli kaynak makinesi

Uygulama kapsamı: 5G direği, monopole, yüksek direk direği ve normal sokak lambası direği gibi uzun boylu orta boylu direğe uzunsal otomatik kapanma kaynak için uygundur

Bu makine genellikle orta boyutlu çokgen ve konuslu direkleri kaynaklamak için uygundur, özellikle sadece bir veya iki dikişi olan direkler için uygundur.Araç ayarlanabilir hız motoru ile donatılmıştırHidrolik silindir, basınç tekerleğinin direği sıkıştırmasını ve aynı anda kaynak yapmasını sağlar.

Özel özellikler:

• CNC otomatik ayarlama,CNC sistemi, kutup çapı değişikliği ile, otomatik olarak basınç ayarlamak, otomatik olarak baskı ayağı pozisyonu ayarlamak, otomatik olarak besleme hızı ve pozisyonu eşleştirmek,kaynak dikişini her zaman kapalı durumda tutun., pürüzsüz kaynak sağlamak için.

• Önceki işlemin niteliklerine dayanarak, kaynaktan sonra, kutup kaynakının torkusu yoktur,ve personel için gerek yok çekmek ve kaynağı merkezlemek için makinenin arkasındaki çubuğu döndürmek.
• Sürücü direği frekans dönüşümü ile kontrol edilir ve baş ve kuyruk kaynaklarının istikrarını sağlamak için elektrikli fren durma fonksiyonu vardır.Bu sistem küçük ucundan alt ucuna tüm alanı ve neredeyse sol uzunluğu kaynak dışına kuyruğu kaynak olabilirBu şekilde bir sonraki işlemin manuel çalışması azaltılır.
• Sıkıştırma rulo sayısı 3 settir, avantajı rulo basıncını kutup yüzeyine düşürmek ve yüzeydeki çizikleri azaltmaktır. Sekizgen kutup üretimi için uygundur,çokgen kutup ve koni kutupEşit çaplı ya da konik olabilir.
• Motorlu hızlı geri dönüş fonksiyonuna sahip itme tipi arabayı, operatörün elle geri itmesine gerek yoktur ve operatörlerin emek yoğunluğunu azaltır.
• Pnömatik sıkıştırma cihazı olan arka itme arabası, manuel sıkıştırma ile karşılaştırıldığında basit ve hızlı.
• Denizaltı kemer kaynak fonksiyonu
• İndirme tarafı, yükleme ve boşaltma için uygun ve yukarı ve aşağı akışlı malzemelerin otomasyonunu gerçekleştirmeye elverişlidir.Yükleme ve boşaltma operatör uzun mesafe hareket önlemek için aynı tarafta olabilirOperatörün sadece ana makinenin pozisyonunda çalışması gerekir, bu da emek yoğunluğunu büyük ölçüde azaltır.
• Çubuk geri yönlendirme cihazı ile, uyumlu olarak ayarlanabilir.Pratik çalışmada, kaynak dikişinin konumu nadiren ayarlanır, bu da operatörlerin emek yoğunluğunu azaltır.
• Makine kafasına monte edilmiş kamera aracılığıyla, kaynak dikişinin ana kontrol panelinin ekranına yansıtılır, kaynak dikişinin izlenmesini basit ve kolay hale getirir.ve kaynak izleme için operatörün emek yoğunluğunu azaltmak- Hayır.Kendi geliştirilen yağ basıncı ve CNC sistemi, kaynaklı direği yuvarlak ve küçük deformasyon yapmak
• Operatör: 1 kişi.
• Çıkarma rulo rafı,5 set ( 12,14m direği için uygun)
• Alıcının atölyesinin düzenine göre, farklı çalışma yönlerine sahip makineler sağlanabilir.
• Müşterilerin özel gereksinimleri için, makine özel olarak tasarlanmış ve tüm dünyada farklı kutupları karşılamak için üretilebilir

Seçenek maddeleri

16.1

Kullanıcının atölyesinde internete bağlı bir makine

Üretim yönetimi verilerini sağlayabilir: zaman üzerindeki güç, kaynak süresi, kesme süresi, kaynak olmayan zaman, üretim miktarı vb.

Uzaktan teşhis fonksiyonu.makine tedarikçisi, müşteriye uzaktan hata teşhisinde ve uzaktan parametreler ayarlamasında yardımcı olabilir. Müşterilerin üretimi hızlı bir şekilde yeniden başlatması için uygundur.

16.2Sokak ışığı direği yükleme ve boşaltma sistemi:

Makinenin sol tarafında, 20 ~ 30 kutup depolayabilen bir depolama rafı vardır (sayı kutupların boyutuna göre değişir).Ve sokak lambası direği, makinenin sağ tarafındaki depolama rafına boşaltılacak., 20 kutup saklayabilir (sayı kutupların büyüklüğüne göre değişir)

16.3 Yedek parçalar,- Evet.listesi

Makine aşağıdaki parçalardan oluşur:

Araç taşıma için uzun çalışma masası
Ana portarya çerçevesi
Trolley tahrik sistemi
Çıkarma rulo rafı,5 set ((13m direği için uygun)
Hidrolik sıkıştırma parçası ((Orta boy kutup için uygun sıkıştırma silindirleri dahil)
Kablo besleme sistemi ile batık kemer kaynak sistemi
Akış geri kazanım sistemi
Hidrolik sistem
Kontrol sistemi

Müşterinin direği gereksinimlerine uygun olarak sıkıştırma rulo.

Onunla:

1 set monopol yüksek direği, 5G kutup kalıbı için uygundur.

Normal sokak lambası direkleri için uygun 1 set,minimum çapı 60 mm ((türü direkler ve konik direkler)

Normal sokak lambası direkleri için uygun 1 set, en az çapı 60 mm ((oktagonal direk)

Normal sokak lambaları için uygun 1 set arka sıkıştırma cihazı (Küçük bir alet içerir).,1 ~ 2 metre uzunluğundaki kol gibi çok kısa uzunluğundaki direkler için uygundur)
