Çelik bobin kesme makinesi 6 x 1600 Ekonomik Uzunlukta Kesme Makinesi

Hızlı ayrıntı:

Açıklama:

Teknik parametreler

1Malzemenin kalınlığı: 2mm-6.0mm Q235A sıcak vallası yumuşak çelik için

2Malzemenin genişliği: 800-1600mm

3Çelik bobinin ağırlığı: Max 15 ton

4Çelik sarmalın iç çapı: Φ500mm-Φ750mm

5Düzleştirme hızı: 5-15 m/dakika

6Düzleştirme silindirleri sayısı: 13

7Düzleştirme silindirlerinin çapı: 130 mm

8Ölçek için uzunluk aralığı: 2000-12000mm gereksinimlere göre.

10Kesim uzunluğunun toleransı: ± 15 mm (8 m uzunluğundaki levha üzerine kurulu)

11Ana düzeleme motoru gücü: 37kw (toplam yaklaşık 57KW)

12. makine genişliği alanı:yaklaşık 7000mm

Uygulama:

Hafif kutup malzeme açma, düzeleme, kesme, kazma kenar kesme ve konik kesme işlemi için,

Bir tarafı küçük genişlik + bir tarafı büyük genişlik çelik levha almak için.

Özellikler

1Çelik sarmal yükleme arabası:

Yukarı ve aşağı: Hidrolik

Yatay hareket: motorlu

En fazla yükleme ağırlığı: 15 ton

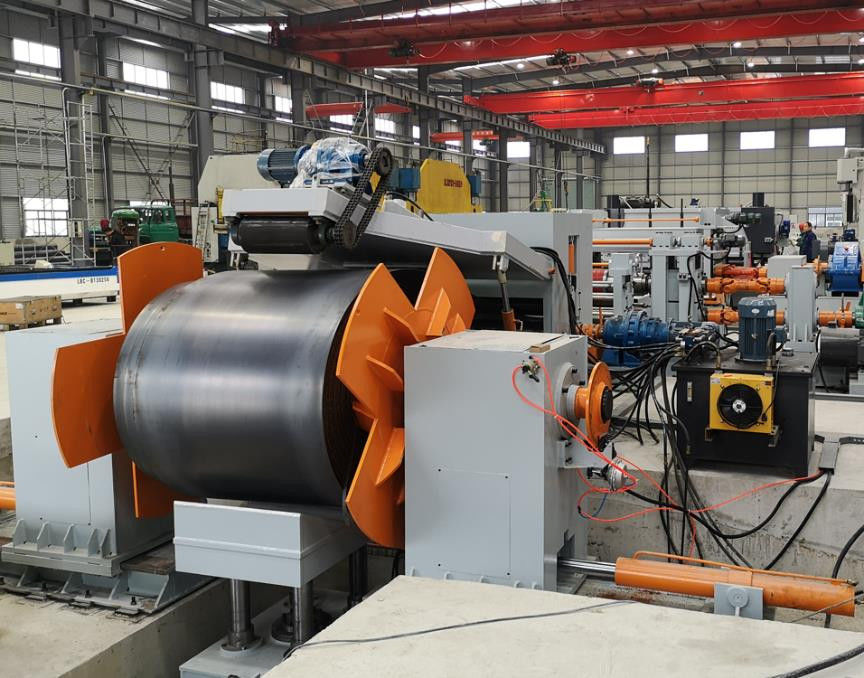

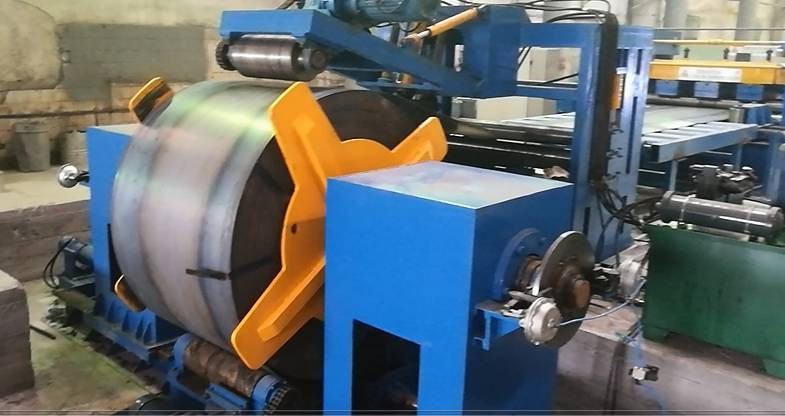

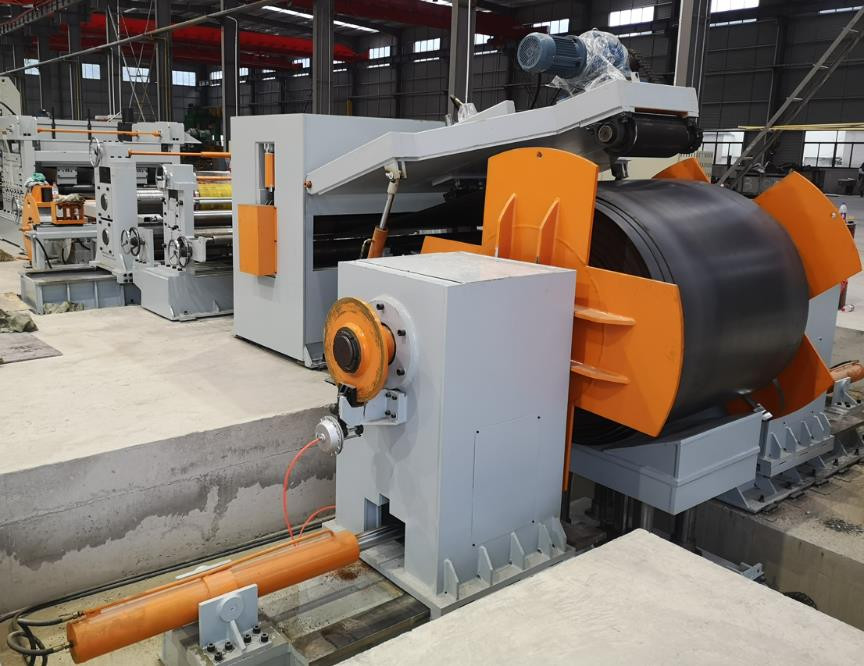

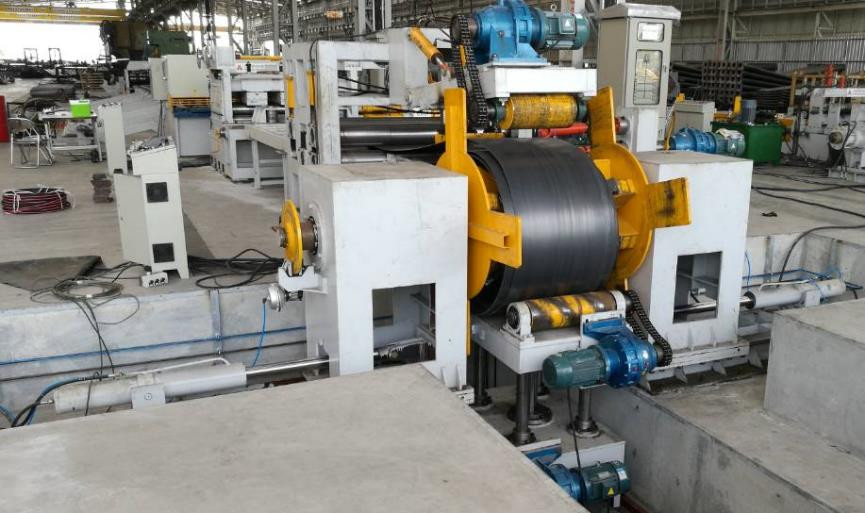

2. Hidrolik çift başlı şemsiye türü decoiler:

Motorlu ödemeler, motor, redüksiyon,

Zincir sistemi, dönüş yönünü saat yönünde ve saat yönünde kullanır.

Aç ve kapat: Hidrolik

En fazla yükleme ağırlığı: 15 ton

3Düzleştirme birimi: (iki katlı tip),

İki katmanlı yuvarlatıcı,

13 rulo, bunlardan 2'si besleme ruloları, 11'si düzeltme ruloları

Düzleştirme silindir malzemesi:42Cr. çapı:130mm, eğer söndürülmüşse

İki katman düzeltme tekerlekleri, motor sürücü solucan vida katman yukarı ve aşağı hareket ayarlamak için

Değişkenlik ayarlanabilir motor, redüktör ve benzeri özelliklere sahiptir.

Yukarı/aşağı hareketli besleme ruloları hidrolik.

Aygıt yönlendirme sistemiyle.

Uzunluk ölçümü

Uzunluk sayım kodlayıcısı rulo üzerinde yüklüdür

4Kesme (Müşteri tarafından hazırlanan el plazma kesicisi)

5Çift kenarlı kesme ünitesi.

Işık direği için tam genişlik elde etmek için sıcak yuvarlanmış çelik levhanın kazı kenarını kesmek için.

Çelik levhasını kesmek için yuvarlama kılımı prensibine dayanır.

Kesme bıçağının konumunu değiştirerek farklı genişliklerde farklı boyutlarda hafif kutup levhası elde ederek düz kesimi kontrol etmektir.

Bunlardan:

Raylı destek masası

Bir parçadan yapılmış bir yaprak dolly

Motor ve vites kutusu ile çift bıçaklı uç kesme ünitesi.

6. Taper kesme ünitesi

Konik kesme makinesi, çelik levhasını kesmek için yuvarlanma kesme prensibine dayanmaktadır.

Konik kesim derecesini kontrol etmek için dolly'deki tıkacın pozisyonunu değiştirerek konik kesim hızını kontrol etmek için.

Bunlardan:

Raylı destek masası

Bir parçadan yapılmış bir yaprak dolly

Tek bıçaklı motorlu ve vitesli kenar kesme ünitesi.

7. Top tipi destek tablosu bitmiş konik levha için

8Elektrik sistemi:

Merkezi kontrol masası. PLC, AC sürücü inverter, ölçüm doğruluğunu ve çalışma hızını etkili bir şekilde kontrol edebilen hızlı yanıt ve iyi aktivite özelliğine sahiptir.

9Hidrolik sistem:

Hidrolik güç 25L/dakikada

İçinde:hidrolik istasyon, valfler, yağ tankı, eklem, yumuşak boru, sert boru vb.

Standart uzunlukta kesilmiş ve ekonomik olanla ne farkı var?

Standart uzunluk kesimi ile karşılaştırıldığında, ekonomik tip:

1) Hidrolik yönlendirme baskı, kürek başı, sıkma ve besleme cihazı

Kullanıcı kaldırmak ve düzeleme ünitesine kağıt başını kazık için vinç kullanmak gerekir

2) hidrolik salıncak kiriş kesici: QC12Y-6X2000

Kullanıcı, levhayı kesmek için manuel plazma kesme makinesini kullanmalıdır.

Müşterilerle iletişim

Müşteri: Bu makine ile bir tarafı küçük genişliği ve bir tarafı büyük genişliği olan bir sayfa nasıl kesilir?

Tedarikçi: Öncelikle, çift kenarlı kesme birimi var, ışık direği için tam genişlik elde etmek için sıcak yuvarlanmış çelik levhanın kazı kenarını kesmek için,

Ve sonra da konik kesme ünitemizi kullanarak çelik levhayı iki parçaya ayırırız. Bir tarafı küçük, diğer tarafı büyük.

Çekim ünitesinin önünde bir dolly var. Bu kontrol için konik kesim derecesi. dolly üzerinde tıkacının konumunu değiştirerek

Konik kesim hızını kontrol etmek için.

Müşteri: Uzunlukta kesmek için kaç modeliniz var?

Tedarikçi: Üç türümüz var, Model No. 6X1600 - 12 metre (maksimum kesim uzunluğu için 12 metre), Model No. 6X1600 - 14 metre

(En fazla kesim uzunluğu 14 metre) ve Model No 6X1600 - 16 metre (en fazla kesim uzunluğu 16 metre için).

Müşteri: Kalite garanti süreniz ne kadar?

Tedarikçi: Makinemizin kalite garantisi 1 yıldır. Makine müşteri atölyesine ulaştıktan sonra, makine montajı, devreye girme ve eğitim için mühendisleri göndereceğiz.Ayrıca makine teslimatından önce operasyon çalışması için atölyemize mühendis gönderebilirsiniz.
