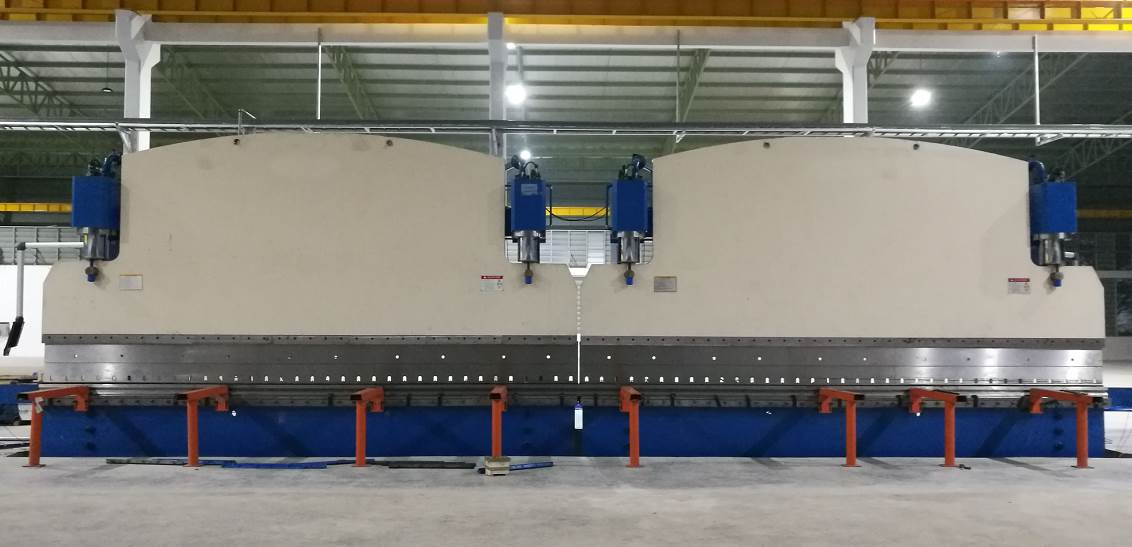

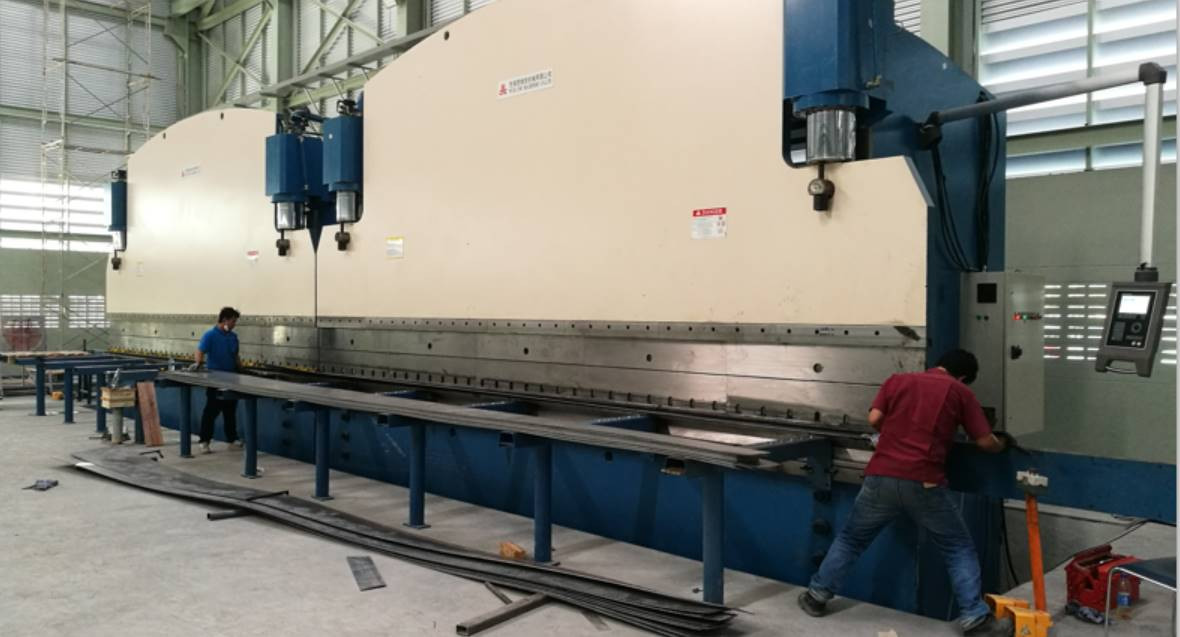

CNC Tandem Hidrolik Pres Fren Modeli: 2-WE67K-400/7000

Uygulama: aydınlatma direği ve yüksek direk imalatı

Abkant pres takımlarının detayları

Ana Performans :

• Y1,Y2 Ekseni --- Silindirleri kontrol etmek için koçun her iki tarafına monte edilmiş iki doğrusal skala.
• Makinenin çerçevesi tank, çalışma tablası, sol ve sağ muhafazalar ve koçtan oluşur.

Bu nedenle yüksek mukavemete ve iyi sertliğe sahiptir

• Senkronizasyon çalışma prensibi

Abkant pres, her iki silindirin senkronizasyonunu sağlamak için elektrikli-hidrolik oransal valf kullanır. Oransal valf, mekanik hareket çiftleri arasındaki küçük sürtünme, ince elektronik amplifikatör ve yüksek kontrol kuvvetine ve sürekli harekete sahip elektrik mıknatısı gibi çok iyi performansa sahip BOSCH-Rexroth şirketi tarafından üretilmektedir. Koçun konumunun sinyalini sürekli olarak almak ve sinyali kontrol sistemine geri beslemek için makinenin her iki tarafında iki raster gösterge bulunmaktadır, daha sonra kontrol sistemi, iki silindirin tek bir makinede senkronizasyonunu sağlamak için elektrikli-hidrolik valfi kontrol edecektir.

• Ayrıca, raster göstergeler doğrudan muhafaza plakalarına değil, “C” plakalarına monte edildiğinden, çalışma sırasında koç ve çerçevenin sapması ölçüm ve kontrol hassasiyetini etkilemeyecektir
• İki ünite Senkronizasyon çalışma prensibi hakkında:

İki ünitenin birlikte çalışması gerekiyorsa, ana ünitenin kontrol panelindeki Senkronizasyon konumuna anahtarı çevirmeniz yeterlidir. Her iki ünite konum sinyali CNC kontrol sistemine (Delem sistemi) gönderilecek ve CNC sisteminden gelen çıkış sinyali oransal valfe ve ön dolum valfine gönderilecektir. İki ünitenin yüksek hassasiyetle Senkronizasyonunu sağlamak için hızlı aşağı, hız değiştirme noktası, presleme hızı ve geri dönüş hızını kontrol etmek için

• Bilgisayar aracılığıyla, operatör makine ile iletişim kurabilir. Bilgisayarın çeşitli hizmet dilleri vardır, bükme kuvvetini otomatik olarak hesaplar ve ayarlar. Ayrıca ölü noktayı, hız değiştirme noktasını hesaplayabilir ve kontrol edebilir. Koçun strokları (Y1, Y2) kullanıcının özel gereksinimlerini karşılamak için küçük bir eğim yapabilir.
• Tam boy iş ve eksantrik iş gereksinimlerini karşılamak için iyi bir kılavuz sistemi, konum ölçüm sistemi ve hidrolik denge sistemi ile donatılmıştır.
• İş parçası hassasiyetini sağlamak için çalışma sırasında makinenin sapmasını telafi etmek için çalışma tablası kompanzasyon ünitesi benimsenmiştir
• Silindirin yüzeyi iyi aşınma ve ısıl işleme sahiptir, bu nedenle iyi yağlamaya ve uzun hizmet ömrüne sahiptir

Yan boşaltma sistemi
