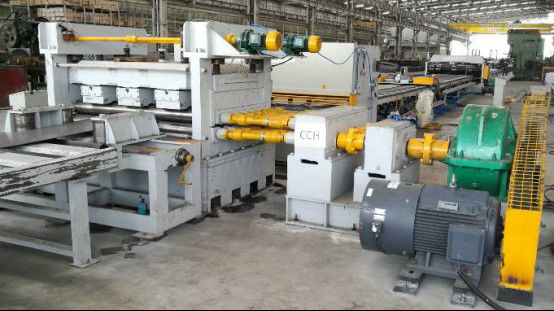

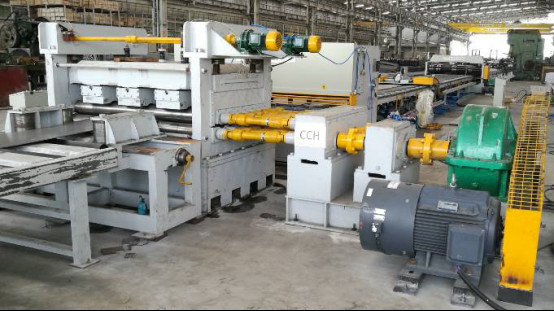

6mm 1600mm Uzunlukta Kesim Makinesi Ekonomik Çelik Bobin Uzunlukta Kesim Hatı

6 X 1600 Ekonomik Kesim Uzunluk Makinesi Çelik Bobin Kesme Makinesi

Teknik parametreler:

1Malzemenin kalınlığı: 2mm-6.0mm Q235A sıcak vallası yumuşak çelik için

2Malzemenin genişliği: 800-1600mm

3Çelik bobinin ağırlığı: Max 15 ton

4Çelik sarmalın iç çapı: Φ500mm-Φ750mm

5Düzleştirme hızı: 5-15 m/dakika

6Düzleştirme silindirleri sayısı: 13

7Düzleştirme silindirlerinin çapı: 130 mm

8Ölçek için uzunluk aralığı: 2000-12000mm gereksinimlere göre.

10Kesim uzunluğunun toleransı: ± 15 mm (8 m uzunluğundaki levha üzerine kurulu)

11Ana düzeleme motoru gücü: 37kw (toplam yaklaşık 57KW)

12Makine genişliği: yaklaşık 7000 mm

Hızlı ayrıntı:

Uygulama:

Hafif kutup malzeme açma, düzeleme, kesme, kazma kenar kesme ve konik kesme işlemi için,

Bir tarafı küçük genişliğinde, bir tarafı büyük genişliğinde çelik levha elde etmek için.

Özellikler

1Çelik sarmal yükleme arabası:

Yukarı ve aşağı: Hidrolik

Yatay hareket: motorlu

En fazla yükleme ağırlığı: 15 ton

2. Hidrolik çift başlı şemsiye türü decoiler:

Motorlu ödemeler, motor, redüksiyon,

Zincir sistemi, dönüş yönünü saat yönünde ve saat yönünde kullanır.

Aç ve kapat: Hidrolik

En fazla yükleme ağırlığı: 15 ton

3Düzleştirme birimi: (iki katlı tip),

İki katmanlı yuvarlatıcı,

13 rulo, bunlardan 2'si besleme ruloları, 11'si düzeltme ruloları

Düzleştirme silindir malzemesi:42Cr. çapı:130mm, eğer söndürülmüşse

İki katman düzeltme tekerlekleri, motor sürücü solucan vida katman yukarı ve aşağı hareket ayarlamak için.

Değişkenlik ayarlanabilir motor, redüktör ve benzeri özelliklere sahiptir.

Yukarı/aşağı hareketli besleme ruloları hidrolik.

Aygıt yönlendirme sistemiyle.

Uzunluk ölçümü

Uzunluk sayım kodlayıcısı rulo üzerinde yüklüdür

4Kesme (Müşteri tarafından hazırlanan manuel plazma kesicisi)

5Çift kenarlı kesme ünitesi.

Işık direği için tam genişlik elde etmek için sıcak yuvarlanmış çelik levhanın kazı kenarını kesmek için.

Çelik levhasını kesmek için yuvarlama kılımı prensibine dayanır.

Kesme bıçağının konumunu değiştirerek farklı genişliklerde farklı boyutlarda hafif kutup levhası elde ederek düz kesimi kontrol etmektir.

Bunlardan:

Raylı destek masası

Bir parçadan yapılmış bir yaprak dolly

Motor ve vites kutusu ile çift bıçaklı uç kesme ünitesi.

6. Taper kesme ünitesi

Konik kesme makinesi, çelik levhasını kesmek için yuvarlanma kılımı ilkesine dayanmaktadır.

Konik kesim derecesini kontrol etmek için dolly'deki tıkacın pozisyonunu değiştirerek konik kesim hızını kontrol etmek için.

Bunlardan:

Raylı destek masası

Bir parçadan yapılmış bir yaprak dolly

Tek bıçaklı motorlu ve vitesli kenar kesme ünitesi.

7. Top tipi destek tablosu bitmiş konik levha için

8Elektrik sistemi:

Merkezi kontrol masası.

PLC, AC sürücü inverter hızlı yanıt ve iyi aktivite özelliğine sahiptir, bu da ölçüm doğruluğunu etkili bir şekilde kontrol edebilir

ve koşu hızı.

9Hidrolik sistem:

Hidrolik güç 25L/dakikada

İçinde:hidrolik istasyon, valfler, yağ tankı, eklem, yumuşak boru, sert boru vb.

Standart uzunluk kesimi ile ekonomik versiyon arasındaki fark nedir?

Standart uzunluk kesimi ile karşılaştırıldığında, ekonomik tip aşağıdaki özelliklere sahip değildir:

1) hidrolik yönlendirme baskı, kürek başı, sıkma ve besleme cihazı.

Kullanıcı, levha başını düzeleme ünitesine kaldırmak ve kabuklamak için vinç kullanmalıdır.

2) hidrolik salıncak kiriş kesici: QC12Y-6X2000

Kullanıcı, levhayı kesmek için manuel plazma kesme makinesini kullanmalıdır.

Müşterilerle iletişim

A: Bu makine ile bir taraf küçük genişliği ve bir tarafı büyük genişliği olan levha nasıl kesilir?

B: Öncelikle, bir çift kenar kesme birimi var, ışık direği için tam genişlik elde etmek için sıcak yuvarlanmış çelik plakanın kazma kenarını kesmek için,

ve sonra biz bir yan küçük ve bir yan daha büyük bir levha ile 2 parçaya çelik levhasını kesmek için bizim konik kesme ünitesini kullanabilirsiniz.

Dolly'nin ön tarafındaki dolly, konik kesim derecesini kontrol etmek için kullanılır.

Konik kesme hızı.

A: Uzunlukta kesmek için kaç modelimiz var?

B: Üç türümüz var, 6X1600-12metre (maksimum kesim uzunluğu 12 metre), 6X1600-14 metre (maksimum 14 metre) ve 6X1600-16 metre

(en fazla 16 metre için).

A: Kalite garanti süreniz ne kadar?

Makine müşteri atölyesine geldiğinde, mühendisi makineyi çalıştırmaya göndereceğiz ve eğitim vereceğiz.

Ama aynı zamanda, müşteri teslimattan önce çalışmak için mühendislerini atölyemize gönderebilir.
