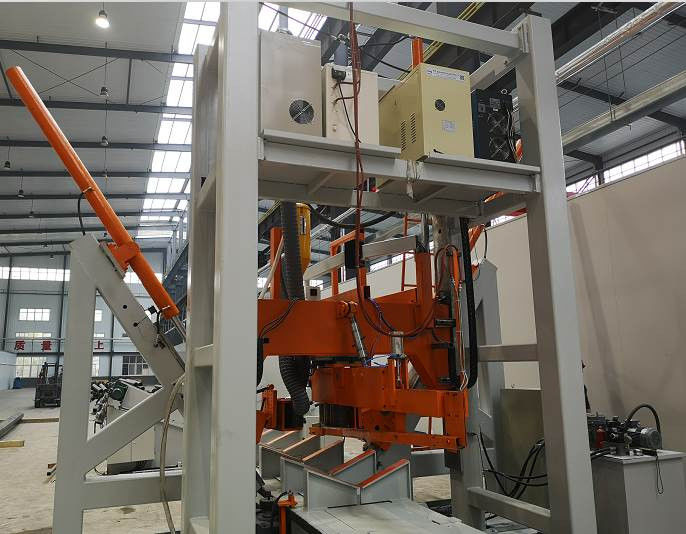

HM2500/12000 Yüksek direğe / Mono direğe / İletişim direğine kapalı kaynak makinesi

CNC POLE SHUT-WELDING MACHINE, Model: HM2500/12000

Sayı kontrollü direk ızgara makinesi, 型号: HM2500/12000

デザイン専用5G杆, 電気杆, 高杆灯杆

Yüksek direk, monopol, 5G iletişim direkleri için tasarlanmıştır

Doğruluk aralığı: 400~2500mm, kalınlığı:6~20mm, uzunluğu:12000mm

Çap aralığı: 400 ~ 2500mm, Kalınlığı: 6 ~ 20mm, Uzunluğu: 1200mm

双弧 双丝埋弧 机 双弧 机

Çift kemerli üç tel kaynak makinesi

Kullanım alanı: büyük uzunluklu orta direk dikey otomatik kapı 接接,5G direk, elektrik direk, yüksek direk lamba direk

Uygulama kapsamı: uzunluk orta boyutlu kutuplar için uygundur (örneğin 5G kutubu, monopol, yüksek direk kutubu gibi) boyutsal otomatik kapanma kaynakları

CNC POLE SHUT-WELDING MACHINE, bir kabuk veya iki kabuk türü çokgen ve daireli konik kutup ((Konik kutup) için uygundur.

Bu otomatik kaynak hattı, gantry türü yapısı sabit ve kaynak sistemi ile, V şeklinde tam direği uzunluğu dolly ((iş masası) servo ile

Hız ayarlanabilir hareket için motor, Hidrolik silindir sıkıştırma tekerleğini direği kapatmak ve aynı zamanda kaynak yapmak için itmek.

İki dikiş direği için, ilk dikiş kaynak bittiğinde, alt rulo yükselmek ve ikinci başlamak için başka bir dikiş konumuna direği döndürmek

Dikiş kaynak.

Bu makine, genellikle bir parça tipi veya iki parça tipi olabilir. Bu makine otomatik bir bağlantı, küçük bir araba ile ayarlanabilir hızlı servisli bir elektromobildir.

İki parça tipinde bir çubuk, bir çubuğun bağlanmasını tamamladıktan sonra, tekerlekli cihazın üstündeki çubuğun dönmesi, bir başka çubuğun bağlanmasını tamamlar.

专有特点 Özel özellikler:

• Sayısal kontrol otomatik ayarlama, sayısal kontrol sistemi, çubuğun uzunluğunun değişmesiyle, otomatik ayarlama basıncı, otomatik ayarlama basınç pozisyonu, otomatik eşleşme hızı ve pozisyonu, bağlantının sorunsuz ilerlemesini sağlamak için her zaman uyumlu durumda tutmak.

CNC otomatik ayarlama, CNC sistemi, kutup çapı değişimi ile, otomatik olarak basınç ayarlamak, otomatik olarak ayarlamak

basıncı ayak pozisyonu, otomatik olarak besleme hızı ve pozisyonu eşleştirmek, kaynak dikiş her zaman kapalı durumda tutmak, sağlamak için

Yumuşak kaynak.

• Özel sayısal kontrol sistemi sağ ve sol ayak eşzamanlı performansını çok iyi yapar.
• Özel CNC kontrol sistemi sol ve sağ tarafın ayak senkronizasyonu performansını çok iyi yapar.
• Ön işlemi onayladıktan sonra, makinenin arkasındaki personel geri dönmez.
• Önceki işlemin niteliklerine dayanarak, kaynaktan sonra, kutup kaynakının torkusu yoktur,ve personel için gerek yok çekmek ve kaynağı merkezlemek için makinenin arkasındaki çubuğu döndürmek.

4. 杆子 V tip masaüstünde, hareketleri servis kontrolü için, başkötünün bağlanmamasının istikrarını garanti eder.

Sütun, V şeklindeki çalışma masasında bulunur ve hareketleri, baş ve kuyruk kaynaklarının istikrarını sağlamak için servo kontrol edilir.

Baştan kuyruğa kaynaştırmak, kaynaklanmamış kuyruğun uzunluğunu büyük ölçüde azaltır.

• Basınç ayağı sayısı 3 adet, avantajı basınç ayağının yol lambası direği yüzeyindeki basıncının azaltılması, yüzey güzelliği, basınç izi etkisinin azaltılması, aynı zamanda sekiz köşeli direği, çok köşeli direği ve yuvarlak direği üretmeye uygundur.
• Eşit yol olabilir ya da daire olabilir.

Sıkıştırma rulo sayısı 3 set, avantajı rulo basıncını kutup yüzeyine düşürmek ve yüzeydeki çizilmeyi azaltmaktır. Sekizgen kutup üretimi için uygundur,çokgen kutup ve koni kutupEşit çaplı ya da konik olabilir.

• V tipi çalışma masası, hızlı bir şekilde elektrikle ayarlanmış konuma geri dönebilir, operatörlerin emek gücünü düşürür.

Motorlu hızlı geri dönüş fonksiyonuna sahip V şekilli çalışma masası, operatörlerin emek yoğunluğunu azaltır.

• 埋弧 功能 Denizaltı kemer kaynak fonksiyonu
• 带杆子后导板, kendini adapte ayarlama, gerçek operasyonda çok az ayarlama, operatör personelinin emek gücünü azaltır.

İskele geri yönlendirme cihazı ile, uyumlu olarak ayarlanabilir.

Bu da operatörlerin emek yoğunluğunu azaltır.

• Makine başındaki kamera ile kontrol masasındaki ekrana yansıtılır, bu da izlemeyi kolaylaştırır ve operatörlerin emek gücünü azaltır.

Makine kafasına monte edilmiş kamera aracılığıyla, kaynak dikiş ana kontrol panelinin ekranına yansıtılır, böylece

kaynak dikişinin izlenmesi basit ve kolay, ve kaynak izleme için operatörün emek yoğunluğunu azaltmak.

• Kendiliğinden geliştirilen yağ basıncı ve kontrol sisteminin eşzamanlaması, direğe karşı gereksinimleri düşürdü ve sonraki direğin yuvarlak ve küçük hale gelmesini sağladı.
• Kendi geliştirdiğimiz yağ basıncı ve CNC sistemi, kaynaklı direği yuvarlak ve küçük deformasyon yapar.
• İki parça tipinde bir çubuk, bir çubuğun bağlanmasını tamamladıktan sonra, tekerlekli cihazın başını çubuğun yerine çevirir, bir başka çubuğun bağlanmasını tamamlar.
• İki dikiş direği için, ilk dikiş kaynak tamamlandığında, alt rulo yükselecek ve ikinci dikiş kaynakına başlamak için direği başka bir dikiş konumuna döndürecek.
• 前侧上下料 ön pozisyonda yükleme ve boşaltma
• İçerideki bakır parça ile su soğutma sistemi, “permeability” oranını arttırıyor.
• İçerideki bakır bloklar, kaynak penetrasyon oranını büyük ölçüde iyileştirir.
• Operatör: 1 kişi.
• 10 mm'lik bir levha kalınlığında, çift ark çift tel ((ya da çift elektrik üç tel) gömülmüş bir ark kullanır, doğrudan akış + iletişim, doğrudan akış ızgara düşük basınçlı, doğrudan akış elektrik arkı kazanır ızgara derinlik, iletişim ızgara nispeten daha küçük bir elektrik akış ızgara kazanır ızgara, genişlik arttırır, güzel görünümlü ızgara biçimi elde eder. ızgara hızını iki kat artırır, performansını arttırır, elektrik tüketimini azaltır.

İsteğe bağlı öğeler: 10 mm'den büyük plaka kalınlığı için, ikili yay ve ikili tel (veya ikili elektrikli ve üç tel) daldırılmış

Yay kaynak, DC + AC, DC kaynak yüksek akım ve düşük voltajı benimser, DC yay büyük nüfuz elde eder, AC nispeten küçük kabul eder

Akım ve yüksek yay voltajı, füzyon genişliğini arttırır ve güzel kaynak oluşumunu elde eder.

• Seçilebilir proje: 联网生产数据系统
• 功能1: üretim yöneticisine üretim verilerini verebilir: açılış zamanı, bağlantı zamanı, bağlantı olmayan zaman, üretim miktarı vb.
• Fonksiyon 2: yazılımın zamanında güncellemesi, en iyi en son yazılım ve deneyim verilerini elde etmek, müşteriye yardımcı olabilir, uzaktan arıza teşhisi, uzaktan parametreler ayarlama.

İsteğe bağlı madde: Ağlandırılmış üretim veri sistemi

Fonksiyon 1: üretim yönetimi personeline üretim verilerini sağlayabilir: zamanında güç, kaynak zamanı, kaynaklanmayan zaman,

üretim miktarı vb.

Fonksiyon 2: en iyi ve en son yazılım ve deneyim verilerini elde etmek için yazılımı zamanında güncelleyerek müşterilere yardımcı olabilir.

Uzaktan hata teşhisi ve uzaktan parametreler ayarlama.

机器 aşağıdaki kısımları içerir:

Makine aşağıdaki parçalardan oluşur:

• 伺服驱动的V型工作台 Servo tahrikli V tipi masaüstü (Dolly)
• V 工作台的前后路轨 V masası için ön ve arka raylar
• 主龙门架 Ana portarya çerçeve
• V tipi çalışma masası için V tipi çalışma masası sürücü sistemi
• 液压 紧部分 Hidrolik sıkıştırma ünitesi (sıkıştırma çarkı dahil, sıkıştırma tekerlekleri dahil)
• 埋弧 系统,带 丝 送料 系统 Kablo besleme sistemi ile batık kemer kaynak sistemi
• ¥剂 geri dönüşüm sistemi Akış geri dönüşüm sistemi
• İçinde ısıtıcı sistem bulunan iç bakır çubuğu
• Operasyon platformu
• 滚轮架子2对, kutup dönme rulo, 2 çift
• 液压系统 hidrolik sistem
• Kontrol sistemi Kontrol sistemi
