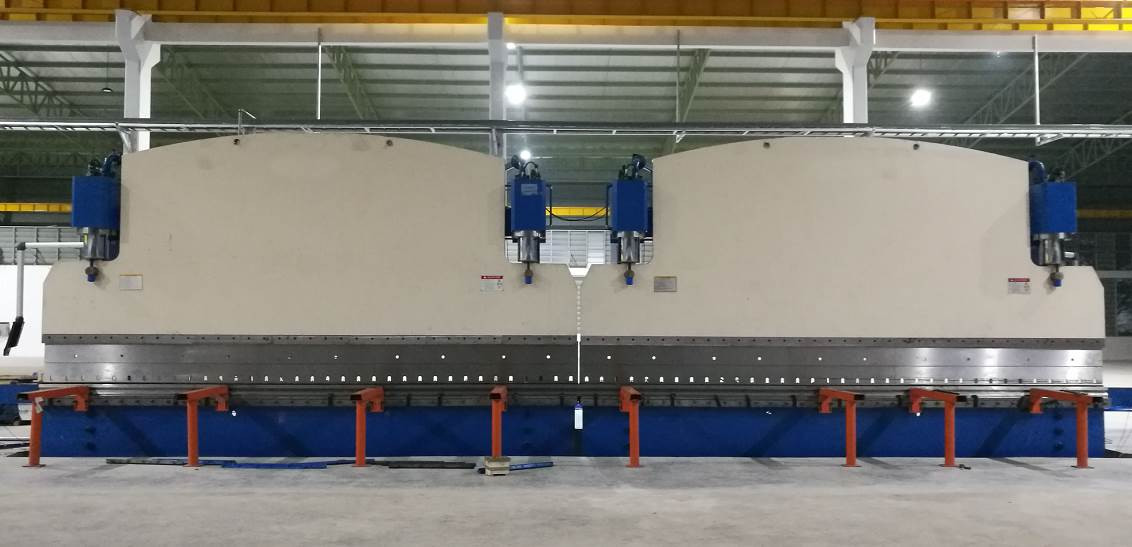

CNC Tandem Hidrolik Pres Fren Modeli: 2-WE67K-320/6000

Uygulama: Işık direği ve yüksek direği yapmak




Pres fren aletlerinin ayrıntıları



Ana Performans:

• Y1,Y2 Eksen --- Silindirleri kontrol etmek için ramın her iki tarafına da iki doğrusal ölçek yerleştirilmiştir.
• Makinenin çerçevesi tank, çalışma masası, sol ve sağ kasalar ve ramdan oluşur.

Bu yüzden yüksek dayanıklılığa ve iyi sertliğe sahiptir.

• Senkronizasyon çalışma prensibi

Basın frenleri Her iki silindir de senkronize olmasını sağlamak için elektrik-hidrolik orantılı valf kullanılır.BOSCH-Rexroth şirketi tarafından üretilen orantılı valf, mekanik hareket çiftleri arasında küçük sürtünme gibi çok iyi performans gösterir., ince elektronik güçlendirici ve yüksek kontrol gücü ve sürekli eylemli elektrikli mıknatıs.Sürekli ram konumundan sinyal almak için makinenin her iki tarafında iki raster görüntüleyicileri ve kontrol sistemine sinyal geri besleme vardır, sonra kontrol sistemi bir makine üzerinde iki silindir senkronizasyonu yapmak için elektrik-hidrolik valf kontrol edecektir.

• Başka Çünkü raster görüntüleyicileri doğrudan konaklama plakalarına değil, “C” plakalarına monte edilmiştir, çalışma sırasında ram ve çerçevenin eğilmesi ölçüm ve kontrol hassasiyetini etkilemez.
• Yaklaşık iki ünite Sinkronizasyon çalışma prensibi:

Birlikte çalışan iki üniteye ihtiyacınız varsa, ana ünitenin kontrol panelindeki senkronizasyon pozisyonuna anahtarı döndürmeniz yeterlidir.Her iki ünite konum sinyali CNC kontrol sistemine gönderilecektir (Delem sistemi), ve CNC sisteminden çıkış sinyali orantılı valf ve dolgu öncesi valf gönderilir. hızlı aşağı kontrol etmek için, hız değişim noktası,İki üniteyi yüksek hassasiyetle senkronize etmek için basma hızı ve geri dönüş hızı

• Bilgisayar aracılığıyla, operatör makineyle iletişim kurabilir. Bilgisayarın çeşitli servis dili vardır, bükme kuvvetini otomatik olarak hesaplar ve ayarlar.Ayrıca ölü noktayı hesaplayabilir ve kontrol edebilir.Hız değişim noktası. Kullanıcının özel gereksinimlerini karşılamak için ram'ın vuruşları (Y1, Y2) küçük bir eğim yapabilir.
• Tam uzunluklu iş ve eksantrik iş gereksinimlerini karşılamak için iyi bir kılavuzlama sistemi, konum ölçüm sistemi ve hidrolik denge sistemi ile donatılmıştır.
• İş masası telafi birimi iş parçasının hassasiyetini sağlamak için çalışırken makinenin bükülmesini telafi etmek için kabul edilir
• Silindir yüzeyi iyi aşınma ve ısı işlemine sahiptir, bu nedenle iyi yağlama ve uzun kullanım ömrüne sahiptir.

Yan boşaltma sistemi
