Çelik hafif kutup kaynak ve CNC kesme makinesi RW-DC120/260

1 takım
MOQ
pazarlık edilebilir
fiyat
Çelik hafif kutup kaynak ve CNC kesme makinesi RW-DC120/260
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Kesim Teknolojisi: CNC Plazma kesim
yükleme sistemi: Otomatik konumlandırma sistemi
Malzeme: Çelik, Alüminyum, Q235, A36, Demir
Üst çap: 60-120mm
Kol tipi: Tek Konik Kol, Tek, Üç kollu
Alt çap: 130-265mm
Vurgulamak:

Çelik Işık Direği Kaynak Makinesi RW-DC120/260

,

Işık Direkleri için CNC Kesme Makinesi

,

Garantili Işık Direği Makinesi
Temel bilgiler
Menşe yeri: Wuxi, Çin
Marka adı: CMC
Model numarası: RW-DC120/RW-DC260
Ödeme & teslimat koşulları
Ambalaj bilgileri: Çıplak
Teslim süresi: Gerçek duruma göre
Ödeme koşulları: T/T
Yetenek temini: Gereksinimlere göre
Ürün Açıklaması
Işık Direği Kaynak CNC Kesim Makinesi 120-260mm Robot Sistemi
Ürüne Genel Bakış

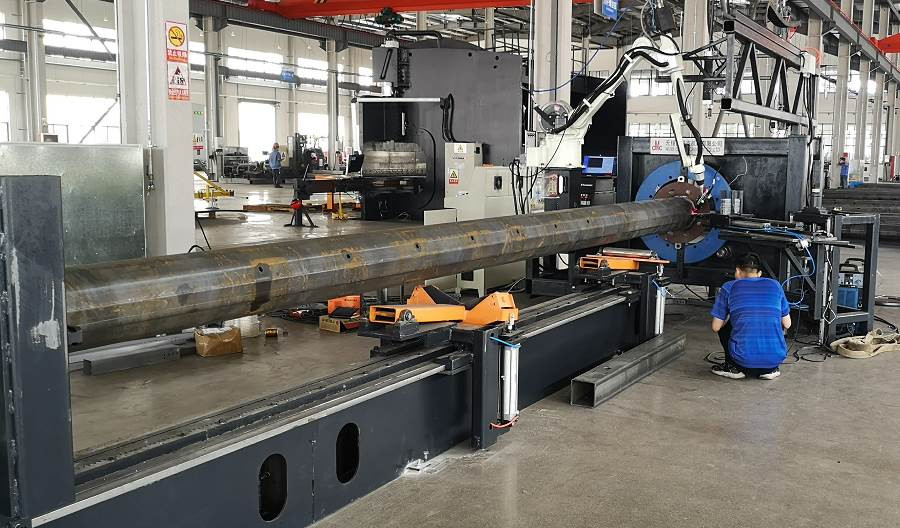

RW-DC120/260, çelik ışık direği imalatı için tasarlanmış entegre bir otomatik üretim sistemidir. Taban plakası kaynağı, takviye kaynağı ve CNC plazma kapı kesme işlemlerini tek bir sürekli iş akışında birleştirir. Sistem, yüksek üretim verimliliği ve azaltılmış manuel taşıma ile konik, yuvarlak ve sekizgen ışık direği imalatına uygundur.

Üretim Süreci
  • Kutup yükleme ve konumlandırma
  • Taban plakası otomatik hizalama
  • İç ve dış dikişlerin robotla kaynaklanması
  • Otomatik sertleştirici kaynağı
  • CNC plazma kapı kesimi
  • Direk boşaltma işlemi tamamlandı
Sistem Bileşimi
  • Kawasaki endüstriyel robot kaynak sistemi
  • Kemppi kaynak güç kaynağı
  • Hypertherm plazma kesme sistemi
  • CNC kontrol sistemi (Si Dafeng SF-2100S)
  • Otomatik direk taşıma ve konumlandırma sistemi
  • Ark voltajı yükseklik kontrol sistemi
Temel Özellikler
  • Aydınlatma direkleri için tek hatlı otomatik üretim
  • Robot kaynağı istikrarlı dikiş kalitesi sağlar
  • Hassas kapı açıklıkları için CNC plazma kesim
  • Daha az manuel taşıma ve vinç bağımlılığı
  • Seri üretim için sürekli üretim
  • Konik, yuvarlak, sekizgen direkler için uygundur
Teknik Parametreler
Parametre Şartname
Kutup çapı aralığı 120-260mm
Kutup maksimum uzunluğu 12-14m
Kalınlık aralığı 2,5-4,5 mm
Maksimum ağırlık kapasitesi 150kg
Sürüş hızı 6-48 m/saat
Plazma kaynağı Hypertherm Powermax 45
Kesim kalınlığı kapasitesi 6 mm'ye kadar
Üretim döngüsü 10-15 dakika/kutup
Kaynak Sistemi

Robot kaynak sistemi, robot ile kaynak güç kaynağı arasındaki gerçek zamanlı iletişim sayesinde istikrarlı ark kontrolü ve tutarlı dikiş kalitesi sağlar. Taban plakası yapıları için dairesel dikiş kaynağını ve takviye kaburga kaynağını destekler.

Uygulamalar
  • Sokak aydınlatma direkleri
  • Karayolu aydınlatma sistemleri
  • Kentsel altyapı direkleri
  • Güç iletim direk yapıları
  • Akıllı şehir aydınlatma sistemleri
Avantajları
  • Entegre kaynak + kesme üretim hattı
  • Azaltılmış iş yoğunluğu ve vinç kullanımı
  • Seri üretim için yüksek otomasyon seviyesi
  • Kararlı robotik kaynak performansı
  • Daha hızlı üretim döngüsü ve yerden tasarruf sağlayan düzen
Sistem Düzeni
Light pole welding CNC cutting machine system layout diagram
Detailed view of light pole welding and cutting machine components
Detaylı Teknik Özellikler
HAYIR. Öğe Parametre
1 Kutup veya Yuvarlak çubuk min çapı 120mm
2 Kutup veya Yuvarlak çubuk maksimum çapı 260 mm
3 Kutup veya Yuvarlak çubuk maksimum uzunluğu 12~14 m
4 Direk veya Yuvarlak çubuk min. kalınlık 2,5 mm
5 Kutup veya Yuvarlak çubuk maks. kalınlık 4,5 mm
6 Kutup veya Yuvarlak çubuk maksimum ağırlık 150kg
7 Sürüş hızı 6~48m/h, ayarlanabilir, AC Servo kontrollü
8 Kaynak hızı Referans hızı 5~7 dakika/adet
9 Maks. alttan kesme mesafesi, X ekseni 1500mm
10 Plazma kaynağı Hypertherm Powermax 45 Uygun maks. kalınlık: 6mm (ABD'de üretilmiştir)
11 Delik açmak ve kaliteli kesim için maksimum kalınlık Plazma kaynağına dayalı Üst standart ve seçenek
12 Maksimum kesme hızı Plazma kaynağına bağlı olarak (bir normal ışık direği elektrikli kapısı için kesme süresi yaklaşık 30~40 saniyedir)
13 CNC sistemi Si Dafeng(SF-2100S)
14 Yerleştirme YAZILIMI SmartNest
15 CNC Plazma kesme meşale 1 takım
16 Ark voltajı yükseklik kontrolörü AĞIRLIK HP105
17 yükseklik CİHAZ Plazma Meşalesi yükseklik taşıma cihazı, 1 takım
18 Bir kutup için üretim hızı 10~15 dakika Yükleme ve boşaltma dahil Direğin boyutuna bağlı olarak
Sıkça Sorulan Sorular
Çelik ışık direği kaynak ve CNC kesme makinesi ne için kullanılır?
Çelik aydınlatma direklerinin otomatik üretimi, taban plakası kaynağı, takviye kaynağı ve CNC plazma kapı kesiminin tek bir sürekli işlemde entegre edilmesi için kullanılır.
Bu makine ne tür aydınlatma direklerini işleyebilir?
Makine, üretim gereksinimlerine ve takım konfigürasyonuna bağlı olarak farklı boyutlarda konik, yuvarlak ve sekizgen çelik aydınlatma direkleri için uygundur.
Kapı açma işleminde hangi kesme sistemi kullanılıyor?
Sistem, elektrikli kapı açıklıklarının ve CNC yazılımıyla tasarlanan diğer özel şekillerin hassas ve hızlı kesilmesini sağlayan bir Hypertherm plazma kesme kaynağı kullanıyor.
