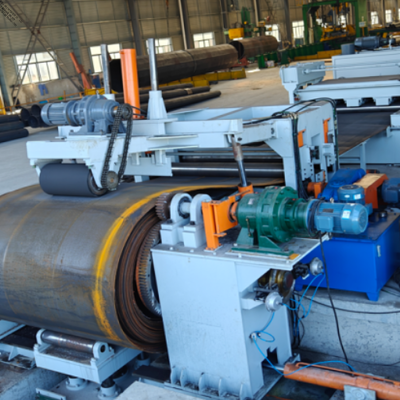

Name: CTL12×1600 Tam Otomatik Çelik Bobinler İçin 1600mm Genişlikte 30 Ton Kapasiteli Boy Kesme Hattı
Brand: Wuxi CMC Machinery Co.,Ltd
SKU: CTL12×1600
Availability: InStock

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Model numarası: CTL12×1600 Boy Kesme Hattı

İşleme Kalınlığı Aralığı: 5mm ~ 12mm Karbon Çelik Rulo

İşleme Genişliği Aralığı: 800mm ~ 1500mm

Tek Çelik Rulonun Maksimum Yükü: 30 ton

Sabit Kesim Uzunluğu Kapsamı: 2000mm ~ 6000mm

Maksimum Üretim Koşu Hızı: 15 m/dak

Kontrol Modu: PLC + Dokunmatik Ekran Tam Otomatik Kontrol

Özelleştirilebilir Öğeler: İstifleme Platformu Boyutu, Plaka Toplama Cihazı

Temel bilgiler

Menşe yeri: Wuxi, Çin

Marka adı: CMC

Model numarası: CTL12×1600

Ödeme & teslimat koşulları

Teslim süresi: 90 gün

Ödeme koşulları: T/T,L/C

Yetenek temini: Gereksinimlere göre

Fotoğraf Galerisi

CTL12×1600 Tam Otomatik Çelik Bobinler İçin 1600mm Genişlikte 30 Ton Kapasiteli Boy Kesme Hattı

Ürün Açıklaması

CTL12×1600 Çelik Bobin Kesme Hattı Otomatik Açma Düzleştirme Enine Kesme Düz Levha

Ürün Genel Bakış

Ürün	Detaylar
Ürün Adı	Kesme Hattı
Model	CTL12×1600
İşleme Malzemesi	Q235, Q355, Q460 çelik, akma dayanımı ≤460Mpa
İşleme Fonksiyonu	Çelik bobin açma, düzleştirme, CNC sabit uzunlukta enine kesme, istifleme
Çalışma Modu	Tam otomatik bağlantı / Manuel tek ünite kontrolü
Uygulanabilir Endüstri	Sokak lambası direği, yüksek direk, çelik yapı imalatı
Özelleştirilebilir Seçenekler	İstifleme platformu boyutu, malzeme düzenleme cihazı

Ürün Tanıtımı

CTL12×1600 kesme hattı, çelik bobinleri dikdörtgen düz levhalar halinde işlemek için özel olarak tasarlanmıştır. Açma, düzleştirme ve sabit uzunlukta enine kesme dahil olmak üzere sürekli prosedürleri tamamlar. Tüm hat, farklı plaka boyutlarının üretimini değiştirmek için kalan çelik bobinleri uygun şekilde geri sarmak üzere durabilir.

Tam otomatik CNC kontrolü benimser. Operatörlerin yalnızca dokunmatik ekranda plaka uzunluğunu ve kesme miktarını ayarlaması gerekir. Hızlı üretim hızına sahiptir, işçilik maliyetinden büyük ölçüde tasarruf sağlar. Yalnızca bir operatör gereklidir ve operasyonel güvenliği sağlamak için personel ile çelik plakalar arasındaki temas en aza indirilir.

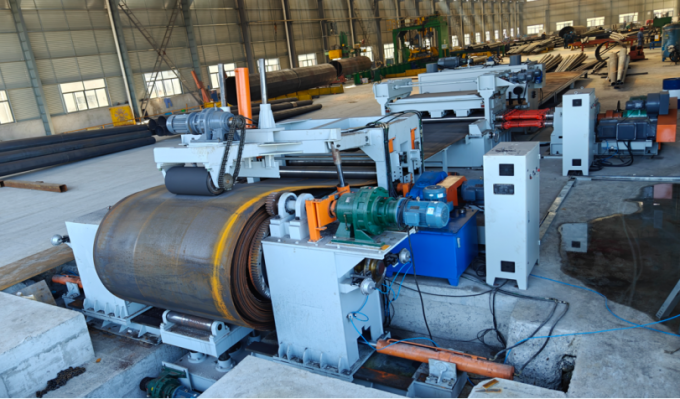

CTL12×1600 Steel Coil Cut To Length Line Overview

Üretim Süreci Akışı:
Malzeme Yükleme → Açma → Baskı ve Yönlendirme → Sıkıştırma Besleme → Kaba Düzleştirme → Yönlendirme Konumlandırma → Hassas Düzleştirme → Enkoder Uzunluk Ölçümü → Enine Kesme → Sıkıştırma Taşıma → İstifleme

Ana Teknik Parametreler

No.	Ürün	Özellikler
1	İşlenmiş Malzeme	Q235, Q355, Q460, σs ≤ 460Mpa
2	Malzeme Kalınlık Aralığı	5 ~ 12 mm
3	Malzeme Genişlik Aralığı	800 ~ 1500 mm
4	Çelik Bobin Dış Çapı	Φ800 ~ Φ2000 mm
5	Çelik Bobin İç Çapı	Φ500 ~ Φ760 mm
6	Maksimum Bobin Ağırlığı	30 Ton
7	Kesme Sabit Uzunluğu	2000 ~ 6000 mm
8	Maksimum Düzleştirme Hızı	15 m/dak
9	Düzleştirme Silindiri Çapı / Adımı	Φ180 mm / 215 mm
10	Düzleştirme Silindiri Malzemesi	40Cr
11	Giriş Güç Kaynağı	415V / 50Hz, 3 Faz
12	Kapladığı Alan	Yaklaşık 19m (U) × 7.7m (G)

Tam Hat Bileşimi

Çelik Bobin Yükleme Arabası
Hidrolik Tek Kolonlu Açıcı
Hidrolik Baskı, Şapka ve Sıkıştırma Cihazı (3 silindirli kaba düzleştirici ile)
Yönlendirme Konumlandırma Cihazı
Hassas Düzleştirme Ünitesi
Enkoder Uzunluk Ölçüm Ünitesi
Enine Kesme Makinesi
Sıkıştırma Taşıma ve İstifleme Cihazı
Hidrolik Sistem
Pnömatik Sistem
PLC Elektrik Kontrol Sistemi

Temel Ekipman Özellikleri

Çelik Bobin Yükleme Arabası
- Maksimum yük kapasitesi: 30 ton
- Üstte çift silindir ile donatılmıştır. Geri sarma sırasında gevşek bobinleri ve dolaşmayı önlemek için bobin geri sarma fonksiyonunu destekler.
- Çelik bobinleri taşımak ve bobinleri açıcıya kaldırmak için kullanılır.

Hidrolik Tek Kolonlu Açıcı
Pasif açma için çelik bobinleri sıkıştırmak üzere hidrolik şaft genişletme. Manuel gergi freni ile donatılmıştır. İki set açıcı, bobin yükleme sırasında merkezleme ayarı sağlar. Yuvarlak yan bölme, dar bobinlerle girişimi önler.

3 Silindirli Kaba Düzleştiricili Hidrolik Baskı ve Sıkıştırma Cihazı
2 alt silindir + 1 üst silindir kaba düzleştirme yapısı benimser. Çelik levha kemerlenmesini etkili bir şekilde önler, sorunsuz takip üretimini garanti eder. Sorunsuz bobin başı beslemesi için hidrolik şapka ile donatılmıştır.

Hassas Düzleştirme Ünitesi
9 silindirli düzleştirme yapısı (4 üst silindir + 5 alt silindir). Üst ve alt silindirler, düzleştirme kalitesini artırmak için tutarlı doğrusal hıza sahip aktif tahrikli silindirlerdir. Silindirler orta frekanslı söndürme işlemi benimser. Ayarlanabilir destek silindirleri, silindir rijitliğini artırarak çelik plakaların iç gerilimini serbest bırakır ve mükemmel düzlük elde eder.

Enkoder Uzunluk Ölçüm Ünitesi
Ortak taban üzerinde düzleştirme makinesi ile entegre olarak monte edilmiştir. Hassas sabit uzunlukta kesme sağlamak için ölçüm silindiri ve enkoder aracılığıyla gerçek zamanlı uzunluk tespiti.

Enine Kesme Makinesi
Maksimum kesme kalınlığı: 12 mm, Maksimum etkili genişlik: 1600 mm. Hidrolik makas yapısı. Bıçak aralığı senkronize olarak ayarlanabilir. Poliüretan baskı ayağı, çiziksiz plaka yüzeyini korur.

Sıkıştırma Taşıma ve İstifleme Cihazı
Taşıma silindir tablosu, plaka fırlatma mekanizması, istifleme çalışma masası ve malzeme düzenleme cihazından (isteğe bağlı) oluşur. İstifleme platformu uzunluğu, müşterinin maksimum ışık direği plaka boyutuna göre özelleştirilebilir.

Hidrolik ve Pnömatik Sistem
- Hidrolik istasyon, yağ silindirleri, valfler ve boru hatları. (Hidrolik yağ alıcı tarafından hazırlanacaktır)
- Pnömatik sistem çalışma basıncı ≤0.8Mpa, hava tüketimi: 1.5m³/dak. (Hava kaynağı alıcı tarafından hazırlanacaktır)

Elektrik Kontrol Sistemi
PLC + dokunmatik ekran insan-makine arayüzü. Otomatik bağlantı çalışmasını ve her tek makinenin bağımsız manuel kontrolünü destekler. Operatörler kesme uzunluğunu ve plaka miktarını serbestçe ayarlayabilir. Ekipman ve personel güvenliğini korumak için tam hat acil durdurma fonksiyonu donatılmıştır.

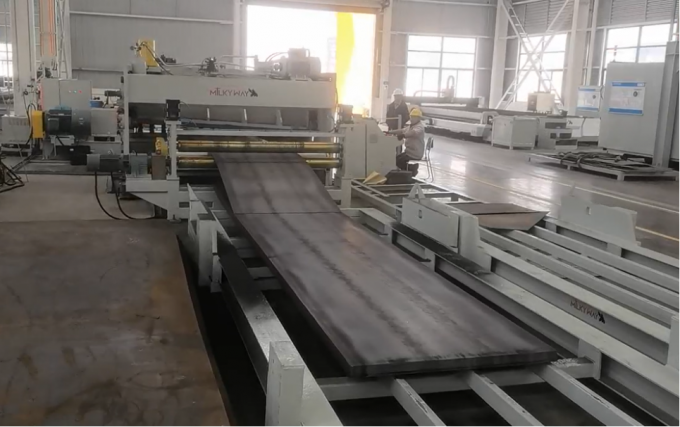

CTL12×1600 Electrical Control System and Operation Interface

Temel Avantajlar

Avantaj Ürünü	Açıklama
Entegre Fonksiyon	Tek bir hatta açma, düzleştirme, sabit uzunlukta kesme ve istifleme gerçekleştirir; farklı plaka özelliklerini değiştirmek için bobin geri sarmayı destekler
Yüksek Hassasiyetli CNC Kontrol	Enkoder sabit uzunluk ölçümü, dokunmatik ekran aracılığıyla keyfi kesme uzunluğu ve miktar ayarı
Mükemmel Düzleştirme Performansı	9 aktif düzleştirme silindiri, plaka iç gerilimini tamamen serbest bırakır, kararlı düzlük
Yüksek Üretim Verimliliği	Sürekli otomatik üretim, hızlı çalışma hızı, kapsamlı üretim maliyetini düşürür
Basit Kullanım	Yalnızca bir operatör gereklidir; daha yüksek güvenlik için çelik plakalarla doğrudan teması en aza indirir
Esnek Yapılandırma	İstifleme platformu ve düzenleme cihazı, ışık direği üretim gereksinimlerine göre özelleştirilebilir
Güvenilir Güvenlik Koruması	Tam hat acil durdurma düğmesi, her işlem bölümü için kilitleme koruması

Uygulama Aralığı

Konik sokak lambası direği, sekizgen lamba direği, yüksek direk ham çelik levha boşlukları
Çelik yapı, mekanik ekipman düz levha işleme
Metal imalat fabrikası için metal levha ham madde kesimi

Satış Sonrası Hizmet Desteği

Hizmet Ürünü	Hizmet Detayları
Garanti Kapsamı	12 ay tam hat garantisi; ana motorlar ve redüktörler için uzun servis garantisi
Yedek Parça Tedariki	Fabrika maliyetinden aşınan yedek parçaların uzun vadeli tedariki
Yurt Dışı Hizmet	Mühendisler yurt dışı kurulum, devreye alma ve operatör eğitimi için mevcuttur
Uzaktan Destek	Çevrimiçi uzaktan hata ayıklama ve teknik rehberlik
Belgeler	Tam İngilizce kullanım kılavuzu ve eğitim materyalleri

Sıkça Sorulan Sorular

Soru	Cevap
Bu CTL12×1600 kesme hattı ne kalınlıkta ve genişlikte çelik levha işleyebilir?	5~12mm kalınlığında, 800~1500mm genişliğinde çelik bobin, maksimum 30 ton bobin ağırlığı, 2000~6000mm kesme uzunluğu aralığı için uygundur.
Hattı durdurup kalan çelik bobini geri sarabilir miyiz?	Evet. Yükleme arabası gevşemeyen silindir yapısı ile tasarlanmıştır, tüm hat durabilir ve diğer üretim özelliklerini değiştirmek için kalan bobini geri sarabilir.
Bu kesme hattı sokak lambası direği üretimi için uygun mu?	Kesinlikle. Maksimum istifleme uzunluğu, en uzun ışık direği plakanıza uyacak şekilde özelleştirilebilir. Konik ve çokgen lamba direklerinin ham plaka boşlukları için yaygın olarak kullanılır.
