Çift Yaylı Çoklu Tel Denizaltı Yaylı CNC Çubuk Kapalı Kaynak Makinesi 14m Diametresi 1.9m Çelik Çubuk

1 takım
MOQ
pazarlık edilebilir
fiyat
Çift Yaylı Çoklu Tel Denizaltı Yaylı CNC Çubuk Kapalı Kaynak Makinesi 14m Diametresi 1.9m Çelik Çubuk
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Ekipman Modeli: HM1900/14000 CNC Direk Kapatma Makinası
Çap Aralığı: 400mm ~ 1900mm
Maksimum İşleme Kutup Uzunluğu: 14000mm
Uygulanabilir Çelik Levha Kalınlığı: 5~20mm, Maksimum Sıkıştırma Rulman Kalınlığı 25mm
kaynak teknolojisi: Çift Arklı Üç Telli Tozaltı Kaynağı
Sıkıştırma yapısı: 3 Takım Hidrolik Senkron Sıkma Silindirleri
Uygulanabilir Kutup Tipi: Konik / Sekizgen / Çok Taraflı Poligon Çelik Direk
Boya rengi: Özelleştirilebilir
Temel bilgiler
Menşe yeri: Wuxi, Çin
Marka adı: CMC
Model numarası: HM1900
Ödeme & teslimat koşulları
Teslim süresi: 90 gün
Ödeme koşulları: T/T,L/C
Yetenek temini: Gereksinimlere göre
Ürün Açıklaması
Çift Yaylı Çoklu Tel Denizaltı Yaylı CNC Çubuk Kapalı Kaynak Makinesi 14m Diametresi 1.9m Çelik Çubuk
Ürün Genel Görünümü

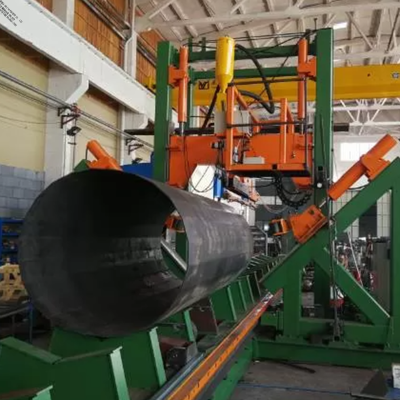

HM1900/14000 CNC Pole Shut-Welding Machine, konik sekizgen 5G iletişim direkleri ve yüksek direk direkleri için özel olarak tasarlanmış otomatik boylamlı dikiş batırılmış kemer kaynak makinesidir.

Ürün Ayrıntılar
Ürün Adı CNC kutup kapalı kaynak makinesi
Model HM1900/14000
Uygulama 5G iletişim direği, güç tekelli, yüksek direkli ışık direği
İşlenmiş kutup şekli Yuvarlak konik kutup, sekizgen ve çok taraflı çokgen kutup (1/2/3 kabuk yapısı)
Kaynak teknolojisi Çift kemerli çok telli daldırılmış kemerli kaynak
Maksimum direği uzunluğu 14000 mm
Özelleştirilebilir seçenekler Uzaktan çevrimiçi teşhis sistemi, yalıtımlı ve klimalı elektrik dolabı, yedek parça paketi
Ürün Tanıtımı

HM1900/14000 CNC kutup kapalı kaynak makinesi, 5G iletişim kutupları da dahil olmak üzere uzun konik kutupların uzunlamalı kapanma dikişinde otomatik kaynak için özel olarak geliştirilmiştir.Güç monopolu ve yüksek direk direkleriTek parça, iki parça veya üç parça konik yuvarlak ve çokgen kutuplar için geçerlidir.

Ekipman, kaynak sistemiyle eşleşen portre sabit yapısı, kutup taşımacılığı için servo tahrikli ayarlanabilir hızlı V şekilli arabayı benimsiyor.Hidrolik sıkıştırma silindirleri aynı anda kaynak yaparken direk dikişini kapatırİki segmentli iki dikişli kutuplar için, ilk kaynak dikişini tamamladıktan sonra, kaldırma yuvarlakları yukarı çekilir ve ikinci dikiş kaynak için kutupu otomatik olarak pozisyonuna döndürür.

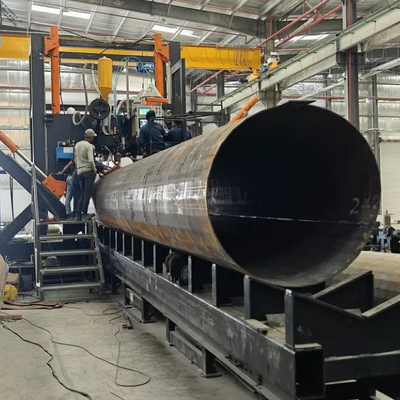

HM1900/14000 CNC Pole Shut-Welding Machine operational view
Ana teknik parametreler
- Hayır, hayır. Ürün Spesifikasyon
1 Uygulanabilir direğin dış çapı 400 ~ 1900 mm
2 En fazla işleme direği uzunluğu 14000 mm
3 Uygulanabilir plaka kalınlığı 5 ~ 20 mm, malzeme Q235, Q355, Gr65
(En fazla rulman kalınlığı 25mm, yukarıdaki nota bakınız)
4 Bağlama rulo setlerinin miktarı 3 set
5 Hidrolik pompa motor gücü 2.2+2.2+3 KW
6 V tipi araba için servomotor gücü 7 KW, adımsız ayarlanabilir hız
7 Dikey baskı gücü 1600 mm
8 Çalışma Yüksekliği (Köprü altından yere) 800 mm
9 Kaynak sistemi Çift kemerli üç telli daldırılmış kemerli kaynak güç ünitesi
DC gücü: 250~1250A; AC gücü: 250~1250A
10 Kaynak tellerin özellikleri Tek tel Φ4.0mm / İkiz tel 2*Φ1.6mm
11 Kaydırma Seyahat Hızı 0.3 ~ 1.5 m/min, adımsız ayarlanabilir
12 Kaynak yönü Büyük çaplı ucundan küçük çaplı ucuna kadar kaynak
13 Kaynak standardı Standart süreç altında tek taraflı kaynak çift taraflı oluşum elde
14 Makine toplam ağırlığı 23 ton
15 Toplam Boyut (L*W*H) 31000 * 6600 * 6100 mm
Tam Makine Kompozisyonu
  • Servo tahrikli V tipi çalışma masası (taşıma arabası)
  • V tipi araba için ön ve arka raylar
  • Ağır kullanımlı ana portarya çerçevesi
  • V şeklindeki çalışma masası için tahrik sistemi
  • 3 seri sıkıştırma silindirli hidrolik sıkıştırma ünitesi
  • Denizaltı kemer kaynak sistemi ve otomatik tel besleme cihazı
  • Akış geri kazanımı geri dönüşüm sistemi
  • Su soğutmalı iç bakır destek bloğu sistemi
  • Operasyon platformu
  • 2 adet kutup döner rulo rafı seti
  • Tam hidrolik sistem
  • Entegre CNC ve PLC kontrol sistemi
Temel Avantajları
Avantaj Ürünü Ayrıntılı Tanım
Akıllı CNC Otomatik Düzenleme CNC sistemi otomatik olarak sıkıştırma basıncı, rulo pozisyonu ve trolley hızı kutup çapı değişikliği sonrasında ayarlar, sürekli kaynak sırasında dikiş kapalı tutar
Mükemmel Eşzamanlı Hidrolik Kontrol Optimize edilmiş hidrolik ve kontrol sistemi, sol, sağ ve orta sıkıştırma silindirleri için yüksek senkronizasyonu garanti eder
Saldırmadan sonra düşük kutup deformasyonu Bitmiş kaynak dikişinde tork yok. Eğer yukarı yönde şekillendirme süreci şartnameyi karşılıyorsa makine çıkışında manuel olarak inceleme ve dikiş düzeni gerekmez
Sabit Baştan Kuyruğa Kaynak Servo kontrollü V şekilli araba, direğin başından kuyruklarına kadar sürekli kaynak gerçekleştirir, kaynaklanmamış kuyruk bölümünün uzunluğunu azaltır
Üçlü Rol Çaplama Tasarımı Üç grup presleme silindirleri, yüzey basıncını dağıtır, direk yüzeyinde çatlağı ve çizikleri azaltır; yuvarlak, sekizgen ve konik direkler için uygundur
Hızlı Otomatik Trolley Dönüşü V tipi araba için motorlu hızlı dönüş fonksiyonu, operatörün emek yoğunluğunu azaltır
Adaptatif Arka Dikiş Rehberi Aygıtı Kendi kendine ayarlanabilir kılavuzluk yapısı, nadiren sürekli üretim sırasında manuel kalibrasyon gereklidir
Görsel kaynak izleme Kaynak başında monte edilen kamera, kolay bir dikiş izleme ve gözlem için dikiş görüntüsünü ana kontrol ekranına aktarır
Su soğutmalı iç bakır destek bloğu Saldırma nüfuzunu büyük ölçüde iyileştirin ve tutarlı kaynak oluşumunu garanti edin
Çift dikişli kutuplar için otomatik dönüş İkinci kaynak için iki dikişli direği otomatik olarak döndürmek için yerleşik kaldırma rulo mekanizması
Basit İşlem Tüm üretim döngüsü için sadece 1 operatör gereklidir.
İsteğe bağlı yükseltme yapılandırmaları Uzaktan arıza teşhisi ve parametreler ayarlama ağ sistemi; yalıtımlı klima elektrik dolabı; yedek parça paketi
Uygulama Alanı
  • 5G konik iletişim monopolu uzunlamalı dikiş kaynak
  • Otoyol ve güç aktarımı çelik monopol üretimi
  • Yüksek direkli ışık direği, sekizgen çok taraflı lamba direği üretimi
  • Çelik yapısı konik tüplü bileşen kapanma dikiş kaynak
Satış sonrası hizmet desteği
Hizmet Ürünü Hizmet Ayrıntıları
Garanti Dönemi 12 aylık tam makine garantisi; ana servo motorlar, kaynak güç kaynağı ve CNC denetleyici için uzun vadeli garanti
yedek parça tedarik Fabrika maliyetinde giyinen yedek parçaların uzun vadeli tedarikleri
Denizaşırı Teknik Servis Yurtdışında kurulum, devreye girme ve operatör eğitimi için mevcut profesyonel mühendisler
Uzaktan Teknik Destek Çevrimiçi uzaktan hata ayıklama, parametre optimizasyonu ve hata giderme
Teknik Belgeler Tam İngilizce kullanım kılavuzu, kaynak süreci kılavuzu ve eğitim videoları
Sıkça Sorulan Sorular
Soru: Standart Yanıt
HM1900/14000 kaynak makinesi hangi tür kutupları işleyebilir? 14m uzunluğundaki yuvarlak konik direk, sekizgen ve çok taraflı çokgen direk (1/2/3 kabuk yapısı) için uygundur. İşleme çap aralığı 400 ~ 1900mm, geçerli kalınlık 5 ~ 20mm.
Bu makine, iki dikişli sekizgen direkler için otomatik kaynak destekler mi? Evet, ilk kaynak dikişini tamamladıktan sonra, kaldırma rulo raftı yüklenmeden ikinci dikiş kaynakını gerçekleştirmek için direği otomatik olarak çekecek ve döndürecek.
20 mm'den büyük kalınlıkta plakalar için ekstra yüzey kaynaklanması gerekli mi? Makine sıkıştırma gücü 25 mm'ye kadar malzemeyi destekler. Ancak 20 ~ 25 mm arasında yüksek nüfuz gerektiren iş parçaları için, erimiş çelik dolgu yetersiz olabilir.Birincil kaynak sonrasında batık yay yüzey kaynak eklemek öneririz.
HM1900/14000 CNC Pole Shut-Welding Machine technical diagram
