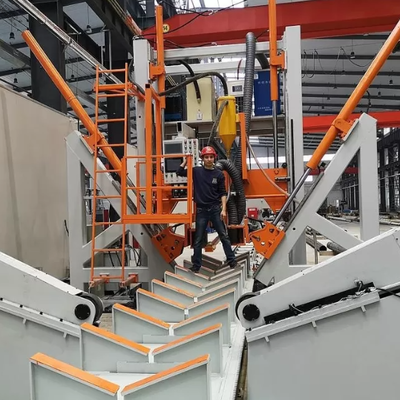

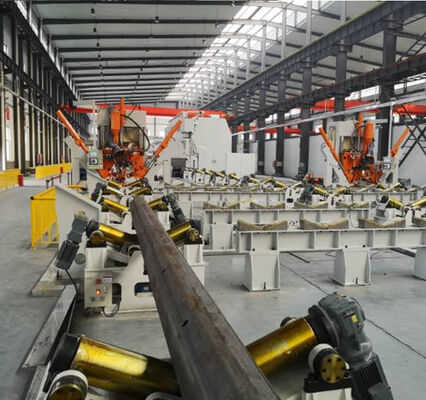

HM2500/14000 14m CNC Otomatik Işık Kutbu Dikiş Kapama kaynak makinesi Max 2500mm çapı

HM2500/14000 ağır hizmet tipi CNC direk kapatma kaynak makinesi, özel olarak optimize edilmiştirgeniş kalibreli kalın duvarlı konik çelik direkler. 14m ultra uzun aydınlatma direkleri ve iletişim direkleri için tam otomatik boyuna dikiş kapatma ve toz altı kaynak işlemini gerçekleştirir.

Bu ekipman, yuvarlak konik direkleri, sekizgen direkleri ve çok kenarlı çokgen direkleri kapsayan 1 parçalı, 2 parçalı ve 3 parçalı montajlı direk yapılarını destekler. Sabit portal kaynak sistemi artı servo senkron hareketli V-şekilli araba benimseyen makine, yüksek stabilite ile hidrolik dikiş kapatma ve sürekli kaynağı senkronize olarak tamamlar.

Çift dikişli direkler için sistem, manuel yeniden konumlandırma olmadan ikincil dikiş kaynağını gerçekleştiren otomatik kaldırma ve direk döndürmeyi destekler. Büyük çaplı direk üretim tesisleri için sürekli üretim verimliliğini büyük ölçüde artırır.

Büyük çaplı direk kaynak ekipmanının tam seti, uzun süreli ağır hizmet üretimi için stabiliteyi sağlayan standartlaştırılmış ağır hizmet modüllerinden oluşur:

• Yüksek hassasiyetli servo tahrikli V tipi hareketli araba ve tam boy kılavuz rayları
• Ağır hizmet tipi entegre portal kaynak çerçevesi
• 3 grup baskı makaralı senkron hidrolik sıkıştırma sistemi
• Çift güç üç telli toz altı kaynak sistemi ve otomatik tel besleyici
• Otomatik akı geri kazanım ve geri dönüşüm cihazı
• Yüksek nüfuziyet oranı için su soğutmalı bakır arka kaynak astarlama cihazı
• 2 set otomatik direk döndürme makara braketi
• Tam hidrolik istasyon ve CNC akıllı kontrol sistemi
• İşletim platformu ve elektrik kontrol kabini

• Süper büyük 2200 mm presleme stroku -- 2000-2500 mm ultra büyük çaplı konik direkler için özel olarak yükseltilmiş, direk deformasyonu olmadan yeterli kapatma stroku
• Akıllı dinamik dikiş ayarı -- CNC sistemi direk koniklik değişimini otomatik olarak izler, dikişi her zaman kapalı tutmak için sıkıştırma basıncını ve araba hızını dinamik olarak ayarlar
• Yüksek senkron hidrolik sistem -- sol/sağ/üst üç yönlü baskı makaraları senkron çalışır, büyük direk yüzeylerinde yerel ekstrüzyon izlerini önler
• Sıfır burulma kaynak şekillendirme -- optimize edilmiş hidrolik denge yapısı, kaynak sonrası dikiş burulması yok, manuel düzeltme gerektirmez
• Tam baştan kuyruğa kaynak etkisi -- servo kapalı döngü kontrolü kararlı hızı sağlar, ultra uzun 14m direklerin kaynaklanmamış kuyruk bölümünü büyük ölçüde azaltır
• Yüzey koruma tasarımı -- üç set baskı makarası basıncı etkili bir şekilde dağıtır, büyük direk yüzeyini girinti ve çiziklerden korur
• Görsel kaynak izleme -- kafa kamerası gerçek zamanlı dikiş görüntüleme, kolay gözlem ve hassas izleme
• Su soğutmalı bakır blok kaynak yapısı -- kalın plakalar için kaynak nüfuziyetini büyük ölçüde artırır, kararlı kaynak şekillendirme
• Otomatik direk çevirme kaynağı -- akıllı kaldırma döndürme cihazı sekizgen direkler için iki dikişli otomatik kaynak gerçekleştirir
• Tek kişilik akıllı operasyon -- yüksek otomatikleştirilmiş süreç, düşük iş gücü yoğunluğu ve yüksek üretim verimliliği

Bu ağır hizmet tipi büyük çaplı kaynak makinesi, ağırlıklı olarak büyük boyutlu direk ürünlerinin seri üretimi için kullanılır:

• Ultra büyük çaplı 5G iletişim konik monopod üretimi
• Ağır hizmet tipi enerji iletimi çelik direk imalatı
• Süper yüksek direkli aydınlatma direği ve büyük çokgen lamba direği işleme
• Büyük boyutlu konik boru çelik yapı boyuna dikiş kaynağı
