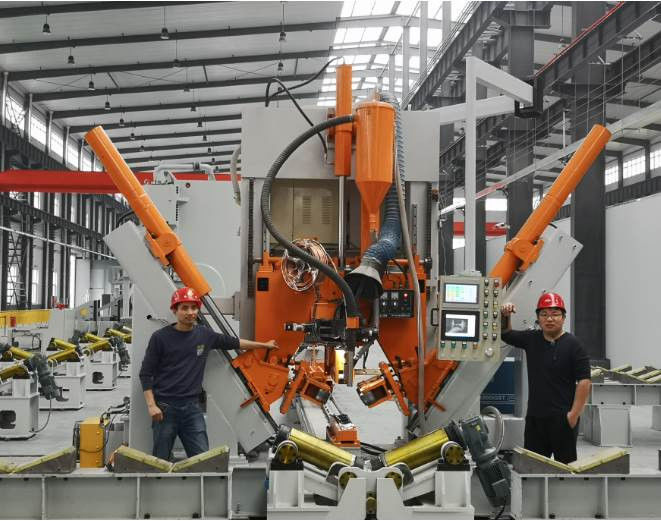

Çapı 60~600mm,Uzunluğu 12000mm CNC Light Pole Shut-Welding Machine

CNC POLE SHUT- SWELDING MACHINE,

Model: HM600/12000

Rol türü:Özellikle monopole, yüksek direk direk, 5G iletişim direk ve normal sokak lambası direk için tasarlanmıştır.

• Çap aralığı:60~600mm, kalınlık:3~12mm, uzunluk:12m
• Standart tek kemerli tek tel batırılmış kemerli kaynak makinesi
• Uygulama kapsamı: 5G direği, monopole, yüksek direk direği ve normal sokak lambası direği gibi uzun boylu orta boylu direğe uzunsal otomatik kapanma kaynak için uygundur

Özel özellikler

1. CNC otomatik ayarlama, CNC sistemi, kutup çapı değişimi ile, otomatik olarak basınç ayarlamak, otomatik olarak baskı ayağı pozisyonu ayarlamak,otomatik olarak besleme hızı ve konumu eşleştirmek, sorunsuz kaynak sağlamak için kaynak dikişini her zaman kapalı durumda tutun.
2. Önceki işlemin niteliklerine dayanarak, kaynaktan sonra, kutup kaynakının torkusu yoktur,ve personel için gerek yok çekmek ve kaynağı merkezlemek için makinenin arkasındaki çubuğu döndürmek.
3. Sürücü direği frekans dönüşümü ile kontrol edilir ve baş ve kuyruk kaynaklarının istikrarını sağlamak için elektrikli fren durma fonksiyonu vardır.Bu sistem küçük ucundan alt ucuna tüm alanı ve neredeyse sol uzunluğu kaynak dışına kuyruğu kaynak olabilirBu şekilde bir sonraki işlemin manuel çalışması azaltılır.
4. Sıkıştırma rulo sayısı 3 settir, avantajı rulo basıncını kutup yüzeyine düşürmek ve yüzeydeki çizikleri azaltmaktır. Sekizgen kutup üretimi için uygundur,çokgen kutup ve koni kutupEşit çaplı ya da konik olabilir.
5. Motorlu hızlı geri dönüş fonksiyonuna sahip itme tipi arabayı, operatörün elle geri itmesine gerek yoktur ve operatörlerin emek yoğunluğunu azaltır.
6. Pnömatik sıkıştırma cihazı olan arka itme arabası, manuel sıkıştırma ile karşılaştırıldığında basit ve hızlı.
7. Denizaltı kemer kaynak fonksiyonu
8. İndirme tarafı, yükleme ve boşaltma için uygun ve yukarı ve aşağı akışlı malzemelerin otomasyonunu gerçekleştirmeye elverişlidir.Yükleme ve boşaltma operatör uzun mesafe hareket önlemek için aynı tarafta olabilirOperatörün sadece ana makinenin pozisyonunda çalışması gerekir, bu da emek yoğunluğunu büyük ölçüde azaltır.
9. Kendi geliştirdiği yağ basıncı ve kontrol senkronizasyon sistemi direğe yönelik gereksinimleri azaltır, kaynaktan sonra direği daha yuvarlak ve daha az deforme eder.
10. Operatör: 1 kişi.
11. Çıkarma rulo rafı,5 set ( 12,14m direği için uygun)
12. Alıcının atölyesinin düzenine göre, farklı çalışma yönlerine sahip makineler sağlanabilir.
13. Müşterilerin özel gereksinimleri için, makine özel olarak tasarlanmış ve tüm dünyada farklı kutupları karşılamak için üretilebilir
14. Makine kafasına monte edilmiş kamera aracılığıyla, kaynak dikişinin ana kontrol panelinin ekranına yansıtılır, kaynak dikişinin izlenmesini basit ve kolay hale getirir.ve kaynak izleme için operatörün emek yoğunluğunu azaltmak.
15. İsteğe bağlı maddeler:

15.1İsteğe bağlı: ağlandırılmış üretim veri sistemi

Fonksiyon 1: üretim yönetimi personeline üretim verilerini sağlayabilir: zamanında güç, kaynak süresi, kaynak olmayan zaman, üretim miktarı vb.

İşlev 2: en iyi ve en son yazılım ve deneyim verilerini elde etmek için yazılımı zamanında güncelleme, müşterilere uzaktan arıza teşhisi ve uzaktan parametreler ayarlamasında yardımcı olabilir.Müşterilerin üretimi hızla yeniden başlatması için uygundur.

15.2

Sokak lambası direği yükleme ve boşaltma sistemi: Makinenin sol tarafında, 10 ~ 20 direği depolayabilen bir depolama rafı vardır (sayı direğin büyüklüğüne göre değişir).Kaynak tamamlandıktan sonra, düğmeye basın, ve sokak lambası direği, makinenin sağ tarafındaki depolama rafına boşaltılacak.20 kutup tutabilir (sayı kutupların büyüklüğüne göre değişir)

İsteğe bağlı: Sokak ışığı direği yükleme ve boşaltma sistemi: Makinenin sol tarafında, 20 ~ 30 direği depolayabilen bir depolama rafı vardır (sayı direğin boyutuna göre değişir).Kaynak tamamlandıktan sonra, düğmeye basın, ve sokak lambası direği, makinenin sağ tarafındaki depolama rafına boşaltılacak.20 kutup tutabilir (sayı kutupların büyüklüğüne göre değişir)Her direğin yüklenmesinden boşaltılmasına kadar bir havalandırma gerekmez.

15.3İndüksiyon kaynak makinesi için muz etkisini azaltacak cihazı kaynakla neden olan muz etkisini en aza indirmek için Yüksek frekanslı indüksiyon ısıtma makinesi,ısıtma makinesi gövdesi ve indüksiyon ısıtma bobini dahil

15.4Inverter, termal yalıtım katmanı ve endüstriyel elektrikli kabinli klima ile elektrikli dolap kullanır (2 dolap)

15.5Listede yer alan yedek parçalar

Makine aşağıdaki parçalardan oluşur:

• Araç taşıma için uzun çalışma masası
• Ana portarya çerçevesi
• Trolley tahrik sistemi
• Çıkarma rulo rafı,5 set ( 12,14m direği için uygun)
• Hidrolik sıkıştırma parçası, orta boy kutuplar için uygun sıkıştırma silindirleri dahil)
• Kablo besleme sistemi ile batık kemer kaynak sistemi
• Akış geri kazanım sistemi
• Hidrolik sistem
• Kontrol sistemi
• Kamera, kaynak dikiş izleme sistemi
• Müşterinin direği gereksinimlerine uygun olarak sıkıştırma rulo.

Monopole Yüksek direği için uygun 1 seti ile, 5G kutup kalıbı.

ile: 1 seti normal sokak lambası direkleri için uygun,minimum çapı 60mm ((dairesel direkler ve konik direkler)

ile: Normal sokak lambası direkleri için uygun 1 set, minimum çapı 60mm ((oktagonal direk)

İsteğe bağlı: Normal sokak lambası direkleri için uygun bir arka sıkıştırma cihazı seti. (1 ~ 2 metre uzunluğundaki kol gibi çok kısa uzunlukta direkler için uygun küçük bir araç içerir)
