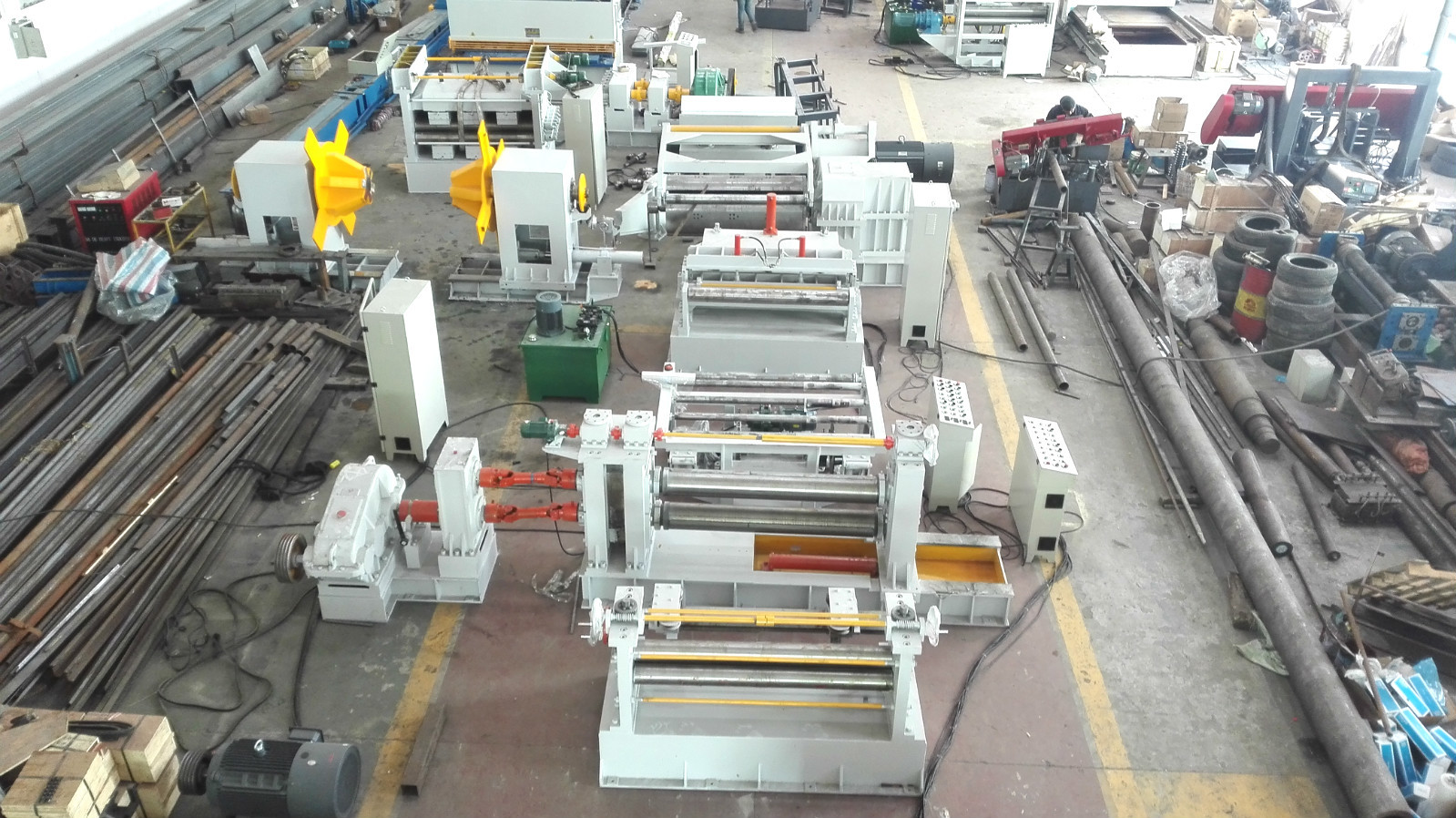

760mm 3m/Min 6x2000 bobin kesme makinesi

6x2000 508mm-760mm Çelik sarmal kesme hattı

Açıklama:Seri üretimi,Metal plakaların sargalanması,kesmevesarmalamaSıcak ve sıcak vallası karbon çelik, silikon çelik, teneke plaka,paslanmaz çelik ve kaplama sonrası her türlü metal plakanın yüzeyi- Slitting Line PLC kontrolü, yüksek derecede otomasyon, basit çalışma ve güvenilirlik.

Tüm cihazın detayları:

1Hidrolik bobin yükleme dolly

Bu bebek çelik sarmal taşıyabilir ve yukarı ve aşağı hareket ettirebilir. Dört tekerlekli rehber ray yürüyüşü, yukarı ve aşağı hidrolik silindir tarafından tamamlanır,Dolly'nin çalışması motor ve dişli kutusu azaltıcısıyla bitirilir..

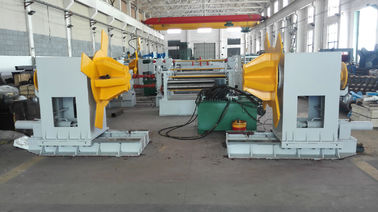

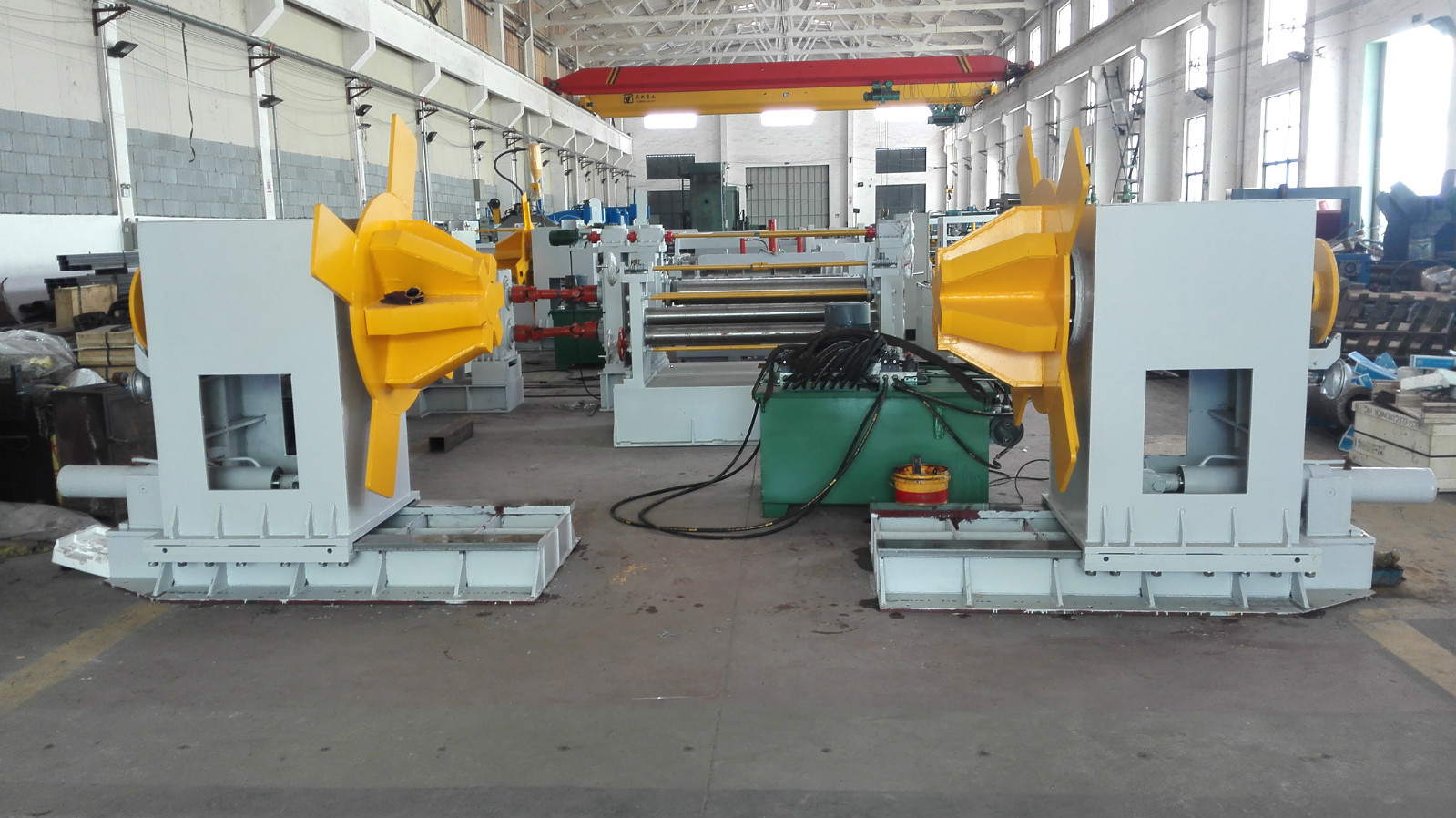

2. Hidrolik dekolye

Çift başlı şemsiye türü:sol ve sağ ünitesi dahil,

Aç ve kapat: Hidrolik

Kılavuz şeklindeki taban, destek, tutma mekanizması, sarma şaftı ve şemsiye tipi çift başlı oluşur.

Decoiler soldan sağa hareket edebilir ve aynı anda merkezi hale gelebilir.

3Hafif tip Hidrolik baskı kılavuzu, kürek başı, açıcı, sıkma mekanizması:

Çerçeve biçimindeki taban, hidrolik baskı rehberi kolu, hidrolik kürek başı mekanizması, hidrolik açıcı mekanizması, hidrolik sıkma mekanizması vb.

3.1 Hidrolik baskı-gider mekanizması: Hidrolik baskı-gider kolundan, baskı-gider çelik tekerleğinden, dişli tekerleğinden ve zincir aktarım mekanizmasından oluşur.5Kw sikloid iğne tekerleği hız azaltma motoru vb..

3.2 Hidrolik kürek başı mekanizması: Kürek başı kabuğundan, hidrolik kürek başından, kürek başı hidrolik kaldırma ve dengeleme mekanizmasından vb. oluşur.

3.3 Hidrolik açma mekanizması: Rehber sütunu ve rehber koltuğundan, hidrolik açma baskı ve kaldırma mekanizmasından vb. oluşur.

3.4 Hidrolik sıkıştırma mekanizması: Sahip olduğu destek, kaydırıcı blok tabanı, 2 sıkıştırma rulo, üst rulo hidrolik kaldırma ve baskı mekanizması, güç parçaları, vites kutusu vb.

4.Tansiyon çalışma masası, uzunluğu: 3m

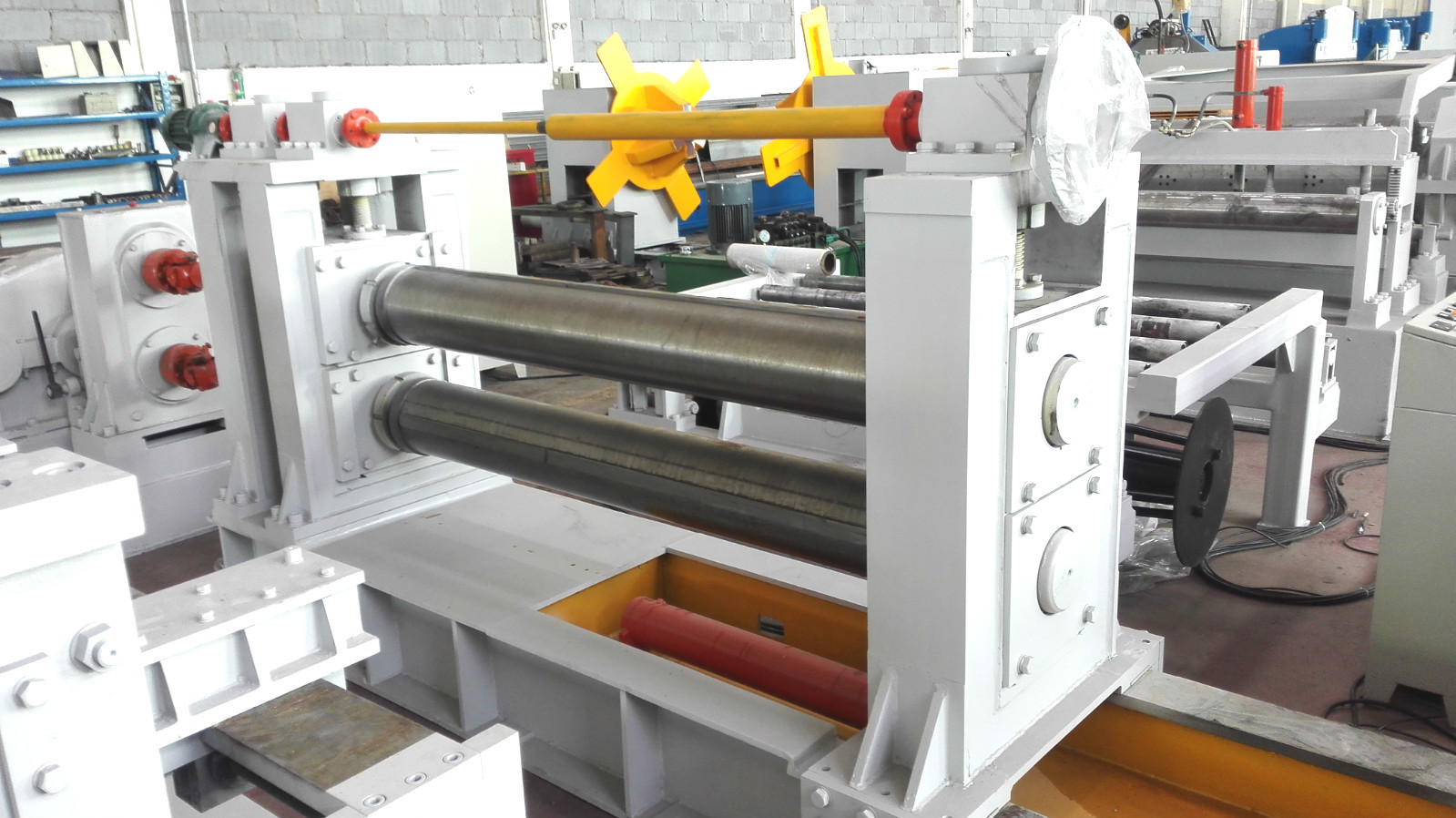

5. Kaba düzeleme birimi

6. Kesmeden önce yönlendirme cihazı

Kılavuzlama aygıtı, çalışma koltuğu, kılavuz rayı, vida mandrel ayarlama ve merkezileme mekanizması, aktif kılavuzlama taban aşaması, dikey rulo mekanizmasından oluşur.

Kesme ünitesinden önce tüm cihazlar.

7- Kesme birimi:

Ana bilgisayar ve güç bölümünden oluşuyor.

Güç parçası: Güç tabanından, yavaşlatıcıdan, AC hız ayarlanabilir motordan, vites dağıtım kafesinden, koplama, debriyaj, bağlantı parçalarından, evrensel çapraz aktarmadan vb. oluşur.

Ana bilgisayar parçası:Baza aşamasından, sabit stilli bir destekten, bıçak ocağından büyük bir kaydırma bloğundan, bıçak ocağından iki parça, aktif bir destekten, alet ocağından kaydırma bloğundan oluşur.Aktif braket hidrolik giriş ve çıkış bıçak değiştirme ayarlama mekanizması, üst alet çubuğunun elektrikli kaldırılması ve basınçla ayarlanabilir mekanik, vb.

8. Atık geri sarma mekanizması:

Bir destek, geri sarma şaftı, rulman tabanı, 2 koni geri sarma diski, zincir ve dişli tekerlek aktarım mekanizması, redüktör, bağlantı, motor vb.

Kaba düzeleme ünitesi, düzeleme fonksiyonu için üç ruloya sahiptir.

9Döngü ve geçiş çalışma masası:

Bir destekten, rulman tabanından, rulo yolundan, destek levhasından oluşur.

Döngü çukuru Uzunluk × genişlik × derinlik: teknik parametreler olarak

Yükselmek için hidrolik silindirli geçiş çalışma masası.

Sol ve sağ iki bölümden oluşuyor.

10Ön ayrım, gerim mekanizması, hidrolik baskı- ayrım mekanizması, plaka destekleme mekanizması:

Temel, rulman tabanı, önceden ayrılma rulmanı, amortizasyon koltuğu, amortizasyon plağı, amortizasyon plağı hidrolik kaldırma ve basınç aşağı mekanizması, gerilim geri dönüştürme koltuğu, 2 gerilim reflektör ruloları,baskı ayırma koltuğu, baskı-ayrılama ocağı, baskı-ayrılama, hidrolik baskı-aşağı ve kaldırma mekanizması, hidrolik plaka destekleme mekanizması, hidrolik plaka destekleme kaldırma ve dengeleme mekanizması,Çekim levhaları ile donatılmış, naylon aralıklı çalılar vb.

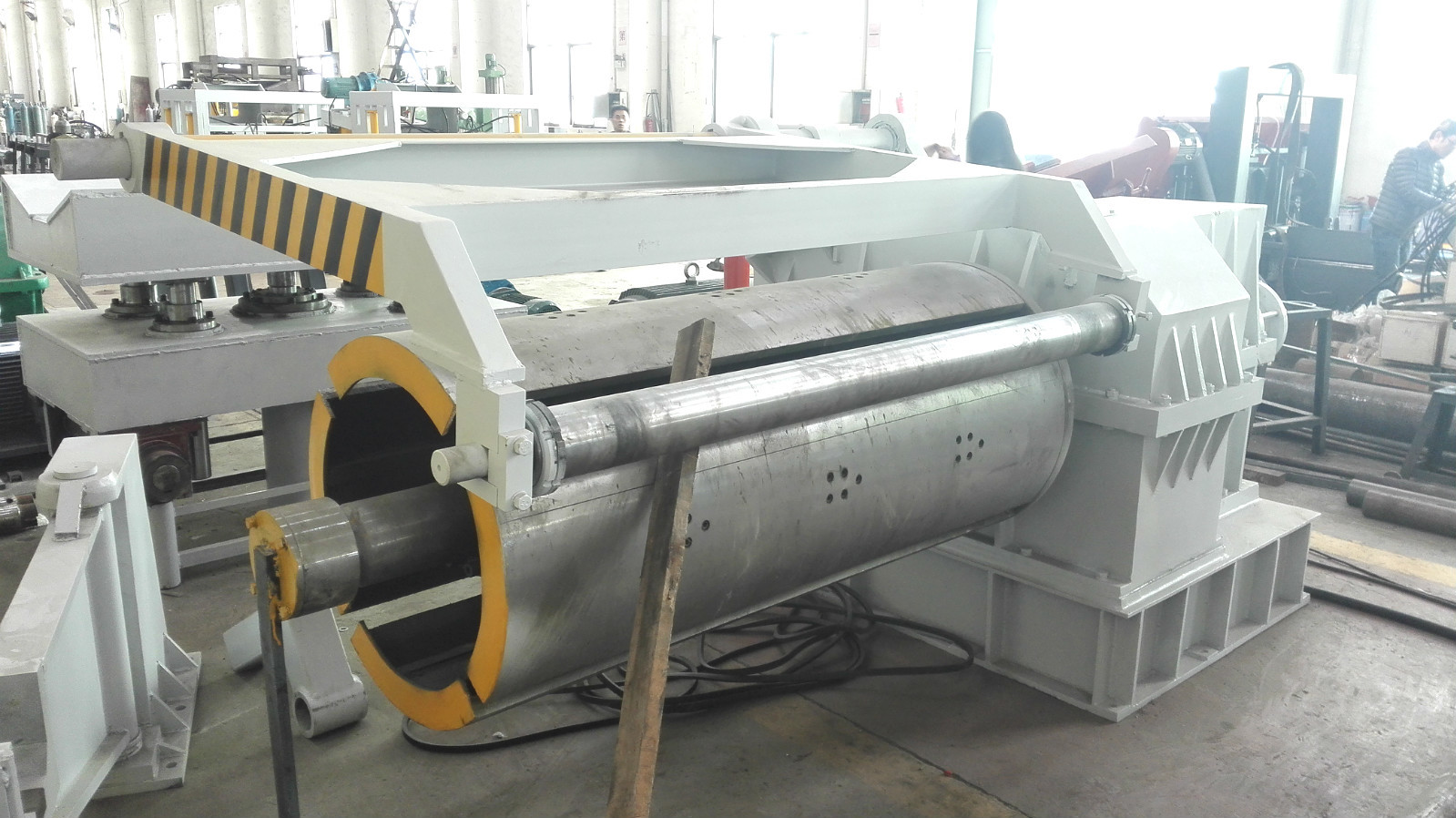

11. Tekrar sarma ünitesi:

Temel, geri çekilme azaltma vitesi, geri çekilme şaftı, kemer plaka, genişleme tutma diski, çapraz kaydırma bloğu genişleme ve geri çekme mekanizması,Hidrolik tuşlama mekanizması, genişleme & rotatory yağ silindir mekanizması, durdurma mekanizması, bağlantı, hidrolik aktif destek kolu, destek tabanı, AC hız ayarlanabilir motoru vb ile donatılmıştır.

12Hidrolik boşaltma dolly:

Bu dolly, ayrı bir sarmal taşıyabilir, hidrolik hareket ve kaldırma, dolly'nin çalışması motorlu dört tekerlekli rehber yoluyla hareket ederek hatın dışına çıkılır ve çıkılır.

13Elektrik sistemi:

Merkezi kontrol masası.

Kabine, ana elektrikli kontrol kontrol kabine, asistan kontrol kabine ve diğer elektriklerden oluşur.

Ekipman seti güvenlik koruması, acil durma ve güç kesme düğmesi, makine durma lambası vb.

14 Hidrolik sistem:

Hidrolik güç 25L/dakikada

İçinde:hidrolik istasyon, valfler, yağ tankı, eklem, yumuşak boru, sert boru vb.

Kesme bıçağı, spacer, boşluk plağı, spacer fıçı, kauçuk halka listesi ((makine ile değil, ek maliyet gerekir)

Uygulama:

Bu hat çelik bobinin çözülmesi, plaka kesimi ve bobin çelik kesim süreci için

Teknik parametreler:

1. Ham madde en fazla kalınlığı 6 mm. Minik kalınlığı 2.5 mm. sıcak vallası hafif çelik.

2. Malzemenin genişliği:800-1550mm

3. Çelik bobinin ağırlığı:Max 25 ton

4. Çelik bobinin iç çapı:508mm-760mm

5. Çelik sarmalın dış çapı:Max.2000mm

6. Çizik rulo çapı: 190mm

7. Çipleme silindir gücü: 2.2kw, vites kutusu modeli: BWD13, hız:187

8. Çipleme silindir çalışma hızı: 3m/min

9. Kaba düzeltme silindir miktarı: 3, yukarı bir, aşağı iki.

10. Kaba düzeltme silindirinin çapı: 125 mm

11. Bitmiş ürünleri kesmek için, kesme genişliği toleransı: ±0,20 mm

12. Bitmiş ürünleri kesmek için, bobinin en fazla ağırlığı: 15 ton

13. Bitmiş ürünleri kesmek için, çelik sarmalın iç çapı: 760mm

14. Kesme biriminin kalınlığı: 2.5 ~ 4.5mm, C245

15. Döngü çukurunun özellikleri: 5500×2200mm×2500mm Uzunluk×genişlik×derinlik

16. Kesme şaftı çapı: 220mm

17. Kesme ocağı malzemesi:40Cr

18. Kesme ünitesi ana motor gücü: 37kw (960RPM), GEAR BOX650

19. Bıçak, uzaklaştırıcı, kauçuk yüzük ayrıntıları, ek listeye bakın.

20. Kesme bıçağı malzemesi: H13K, Sertlik HRC55-58

21. Çöp geri sarma mekanizması ana motor gücü: YLJ6.3KG/M

22. Dönüştürme hızı, kalınlığı 4.5mm, en fazla 20m/dakikada. kalınlığı 2.5mm, en fazla 25m/dakikada AC frekans hızı ayarlanabilir

23. Geri sarma ünitesi ana motor gücü: 90kw ((960rpm), vites kutusu: 850

24. Boyut ayrıntıları, ek çizime bakın
