Ürün ayrıntıları:
|
Vurgulamak: | cnc yag lazer kesme makinesi |
---|

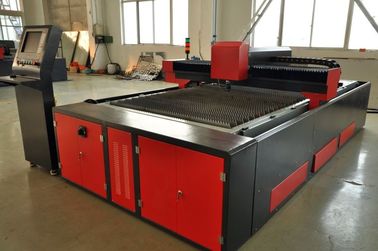

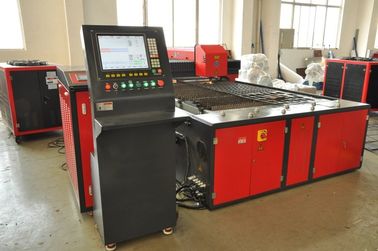

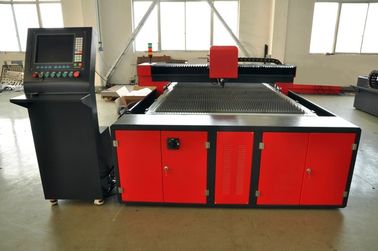

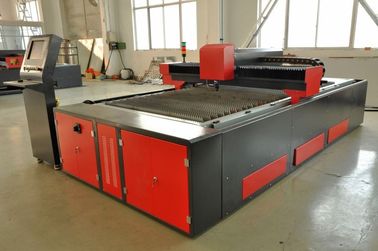

CNC YAG Lazer kesim makinesi 500W 1500 X 3000 sac için
1. Numune işleme kesim efekti çizelgesi
Reklam kelimeleri, Sac işleme, İş parçalarının kesilmesi
2. Özellikler
2.1 Yüksek hassasiyet: Hassas parçalar ve sanat kelimeleri ve çizelgelerinin kesimine uygulanabilir.
2.2 Hızlı hız: Hat kesiminin 200 kat fazla.
2.3 Küçük ısı tutkusu, deformasyona karşı kolay değildir. Kesme dikişi düz ve güzel, müteakip işleme gerek yok.
2.4 Yüksek fiyat oranı: Fiyat, benzer performansa sahip CO 2 lazer kesme makinasının üçte biridir ve aynı etki CNC makinesinin beşte ikisidir.
2.5 Düşük maliyet: Aynı CO2 lazer kesme makinesinin sadece sekizde biri ile onda biridir. Maliyet saatlik 4.8-6.4 USD'dir. CO2 lazerli kesme makinası maliyeti saatte 24-38.4 USD'dir.
2.6 Daha düşük bakım maliyeti: Aynı CO2 lazer kesme makinasının sadece onda birinde ondokuzundur ve aynı etki CNC makinesinin üçte birinden dördünde biridir.
2.7 Sabit fonksiyon sürekli üretimin garantisini verir. Solid YAG lazeri, lazer alanındaki en kararlı ve olgun ürünlerden biridir.
2.8 CNC makinelerine göre avantajlar:
(1) Karmaşık yapı türlerinin işlenmesini tamamlayabilir. Bilgisayarda çizilen her şekli kesebilir.
(2) Modu açmaya gerek yok. Ürün, çizelge bilgisayarda çizilir açılmaz hazırlanacaktır. Hızlı bir şekilde yeni ürünler geliştirebilir ve maliyeti düşürebilir.
(3) Otomatik izleme sistemi vardır, bu nedenle hem düz kesmeyi hem de sağlam yüzey kesmeyi gerçekleştirebilir.
(4) CNC makineleri karmaşık teknik şartları yerine getiremez, ancak lazer kesici olabilir.
(5) Pürüzsüz yüzey ve üst düzey ürünler, CNC makineleri yapamaz.
(6) Şekillendirme kutusu (0,5 m kalınlığında), delikler ve oluklar yapabilen bir cihaza ihtiyaç duyar. CNC makineleri onunla yapamaz, ancak YAG-3015 lazer kesme makinesi bunu çözebilir.
3. Uygulanan malzeme
Paslanmaz çelik, karbon çeliği, alaşım çeliği, yay çeliği, alüminyum, bakır, titanyum vb. Plakalarda veya tüplerde kesim için uygundur. Sert kırılgan alaşım çeliği çeşitleri üzerinde mükemmel işleme etkisi vardır.
4. Uygulama Alanları
Sac metal işleme, metal eşya, mutfak aleti, yüksek çözünürlüklü cihaz, elektrikli kontrol kutusu, otomobil parçaları, bardaklar, posterler, el sanatları, aydınlatma ve hassas parçalarda yaygın olarak kullanılır.
5. Ekipman özellikleri ve teknik avantajlar
YAG-3015 lazer kesme makinesi jeneratör olarak ksenon lamba ile anında eritme ve buharlaşmaya neden olan nesneye odaklanmış güçlü lazer ile elde edilir. Otomatik kesme, dijital mekanik sistem ile kontrol edilir. Bu makine, lazer, dijital ve hassas mekanik teknolojilerini yoğunlaştırdı.
6. Ekipman bileşenleri
Genellikle, darbeli YAG lazeri, darbe lazeri gücü, lazer soğutma sistemi, dış ışık yolu sistemi, kontrol sistemi vb. Oluşur.
1, Sistem yapısı
madde | isim | miktar (parça) | Uyarılar |
1 | Darbeli YAG lazeri | 1 | ABD özel teknoloji yapısı zihinsel meşale |
2 | Lazer elektrik kumandalı | 1 | Elektrik kontrollü yüksek frekanslı darbe |
3 | Özel soğutma sistemi | 1 | Özel lazerli ekipmanlar |

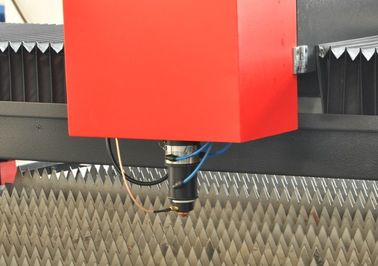

4 | Optik sistem Hız genişleme merceği spektroskop Odaklama merceği | 1 | Alman teknolojisini ve özel tasarlanmışları benimser. Optik lens doğrudan fasuler kalitesini etkiler, kesim dikiş ve flanş kalitesini etkiler, kesme hızı ve kalınlığı. |
5 | İthal servo motor | 1 | Tayvan ithal Panasonic servo motor ve ithal vida ve raylar |
6 | Kontrol sistemi | 1 | CNC |
7 | Lazer gösterge sistemi | 1 | Yarıiletken (Kırmızı ışık) |
Katı lazer kesim makinesinin teknik performansını artırmak için ana ekipman lazer elektrik kontrol cihazı, lazer meşale ve optik mercektir. Üç parça, kesme makinesinin lazer teknik seviyesine karar verir. Kesin teknik performansın üç bölümün yeniliği ile Asya'da öncü konumda olduğunu fark ettik.
2, Ana ekipman
Ana bileşenler | Basit açıklamalar | Uyarılar |
Lazer | Amerikan teknik lazer meşale | Kısım A, 600W tipi mühürlü fabrikayı, Kısım B'nin yetkisi olmaksızın kendiliğinden kaldıracaktır. |
Lazer gücü | Darbe lazeri gücü | Özel YAG kesici |
CNC çalışma masası | Çelik yapı kaynağı, stres arızası işleme, ağır hizmet raf yapısı, İthal vals TBI, astar raylı HIWIN ve Panasonic servo motoru benimser. | Boşaltma, sıkıca presleme ve boşaltma gibi yardımcı ekipmanlara sahiptir. |

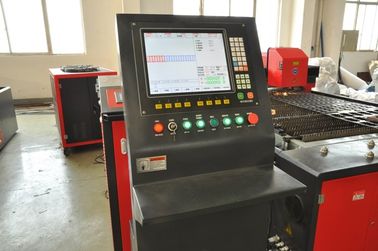

Kontrol sistemi | FLSK F-7500 | |
Yerleştirme Yazılımı | InteGNPS | |
Soğutma sistemi | Çift devridaim sistemi, sıcaklık alarmı, akış koruması ve su seviyesi koruması. | Güç frekansı 7P |
Yükseklik Kontrol Cihazı | HYD CNC-300 |
3, ana teknik parametre:
Teknik göstergeler | teknik parametreler |
Dalga boyu | 1064nm |
Maks. lazer gücü | 500W |
Darbe genişliği | 0.2 ~ 20ms sürekli ayarlanabilir |
Darbe frekansı | 1 ~ 500Hz sürekli ayarlanabilir |
Konumlandırma | Kırmızı ışık göstergesi |
Etkili işleme alanı | 1500mm * 3000mm |
X / Y ekseninde tekrarlanan konumlandırma doğruluğu | ± 0.03 mm |
Destekleyen fotoğraf formatı | DXF, DWG, PLT, vb. (Auto CAD yazılımını destekliyor, Corel çizim yazılımı) |
Kullanılan toplam güç | ≤ 30KW |
Güç kaynağı | 3 faz, 4 tel, AC, 380V, 50Hz, 60A |
Toplam boyut (L × G × Y) | 4560mm x 2450mm x 1560mm |
