| Marka Adı: | CMC |
| Model Number: | FL-3015 |
| Adedi: | 1 |
| fiyat: | According detail requirement |
| Ödeme Şartları: | Aşağı ödeme %30 T/T, % 70 T/T göndermeden önce |
| Tedarik Yeteneği: | Göre gereksinimi |

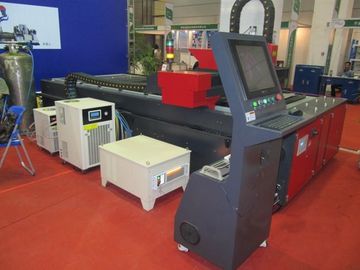

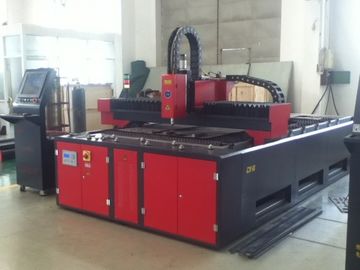

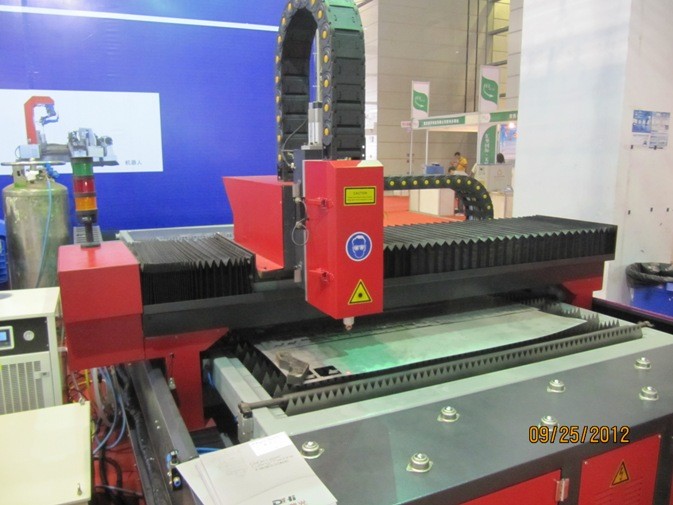

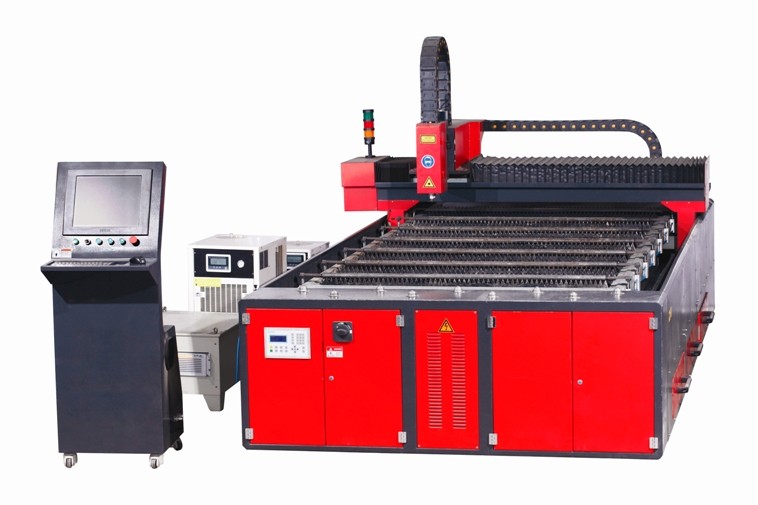

500W 1500 X 3000 CNC Sac Levha için Fiber Lazer Kesme Makinesi
1. Numune işleme kesim efekti çizelgesi
Reklam kelimeleri Sac işleme İş parçalarının kesilmesi
2. ☆ Temel Giriş
Reklam kelimeleri Sac işleme İş parçalarının kesilmesi
2. Temel Tanıtım
FL-3015 Fiber Lazer Kesim Makinesi, Almanya'daki IPG Lazer Grubu'ndan ithal edilen orijinal fiber lazer ile, anında eritme ve buharlaşmaya neden olan nesne üzerine odaklanmış güçlü bir lazer ile elde edilmektedir. Otomatik kesme, dijital mekanik sistem ile kontrol edilir. Bu makine, lazer, dijital ve hassas mekanik teknolojilerini yoğunlaştırdı.
2.1. Bölünmüş tipte tasarlanmış ve bağımsız çalışma masası. Duruma göre hareket ettirilebilir. Rahat ve kolay kullanım.
2.2. İthal servo motor çalışma masası, seyahat alanı 1500mm * 3000mm.
2.3. Lazer kafası Z ekseni üzerinden ayarlanabilir, hareket alanı 0-100mm
3. Ana Özellikler
3.1. Paslanmaz çelik, karbon çeliği, alüminyum vb. Gibi levhaları kesmek için yaygın olarak kullanılabilir.
3.2. Güçlü kesme kabiliyeti: 500W tip paslanmaz çelik 8 mm'ye kadar kesilebilir.
3.3. Düşük kesim maliyeti: Havayla kesebilir ve maliyeti 0,5 - 1 USD'dir. Tam maliyet, saatte 3-6 derece elektrik, objektif koruması ise 0,08 - 0,16 saat / saat ve başka maliyet gerektirmez. O2 veya N2 kullanıyorsanız, maliyet 2.4 - 4.8 USD artacaktır. (Şekli ve kalınlığı farklı olduğu için gaz tüketimi farklı olacaktır.)
3.4. Hızlı kesme hızı, yüksek verimlilik, güvenli çalışma ve istikrarlı performans.
3.5. Kaliteli, küçük bozulma pürüzsüz ve güzel dış görünüş.
3.6. İthal servo motor ve dişli sistemi hassas kesim garantisi verir. Yüksek kesme hassasiyeti.
3.7. Özel yazılım, grafik veya metnin anında tasarlanmasını veya işlenmesini sağlar. Esnek ve kolay kullanım.
4. Uygulanan malzeme
Paslanmaz çelik, karbon çeliği, alaşım çeliği, yay çeliği, alüminyum, bakır, titanyum vb. Plakalarda veya tüplerde kesim için uygundur. Sert kırılgan alaşım çeliği çeşitleri üzerinde mükemmel işleme etkisi vardır.
5. Uygulama Alanları
Sac metal işleme, metal eşya, mutfak aleti, yüksek çözünürlüklü cihaz, elektrikli kontrol kutusu, otomobil parçaları, bardaklar, posterler, el sanatları, aydınlatma ve hassas parçalarda yaygın olarak kullanılır.
6. Ana Yapı Spesifikasyonu
500W-FL-3015 fiber lazer kesme makinesi, makine gövdesi, fiber lazer, kontrol kutusu, hava temizleme sistemi ve CNC kontrol sisteminden oluşur.
Teknik özellik
| Optik parametreler | birim | 500W |
| Koşu modu | CW, QCW | |
| Merkez radyasyon dalga boyu | mil | 1070-1080 |
| Standart çıkış gücü | W | 500 |
| Kiriş kalitesi | mm * mrad | 4 |
| Hızı ayarlama | kHz | 5 |
| Şanzıman fiber çapı | um | ≥50 |
| Çıkış gücü dengesi (Uzun vadeli) | % | ± 2 |
| Güç | VAC | 400-460 |
| Güç tüketimi | kW | 2 |
Sistem Yapısı
| Seri numarası. | isim | miktar (parça) | Uyarılar |
| 1 | Fiber lazer | 1 | Orijinal ithal |
| 2 | Optik sistem Hız genişleme merceği spektroskop Odaklama merceği | 1 | Alman teknolojisini ve özel tasarlanmışları benimser. Optik lens doğrudan fasuler kalitesini etkiler, kesim dikiş ve flanş kalitesini etkiler, kesme hızı ve kalınlığı. |
| 3 | Panasonic servo motor | 1 | Panasonic servo motor ve Panasonic sürücüsü. Tayvan'dan ithal vidalar ve raylar |
| 4 | Kontrol sistemi | 1 | PC |
| 5 | Lazer gösterge sistemi | 1 | Yarıiletken (Kırmızı ışık) |
Ana donanım, iyi özelliklere yol açar: Lazer üreteci ve optik lens. Schneider elektrik bileşenlerini kullanıyoruz.
| CNC çalışma masası | Çelik yapı kaynağı, stres arızası işleme, ağır hizmet raf yapısı, İthal vals TBI, astar raylı HIWIN ve Panasonic servo motoru benimser. | Boşaltma, sıkıca presleme ve boşaltma gibi yardımcı ekipmanlara sahiptir. |
7. Ana teknik parametreler
| Şartname | parametre |
| Lazer uzunluğu | 1064nm |
| Maks. lazer gücü | 1000W |
| Konumlandırma | Kırmızı ışık göstergesi |
| Etkili işleme alanı | 1500mm * 3000mm |
| X / Y ekseni Yineleme konumlandırma hassasiyeti | ± 0.03 mm |
| Maks. karbon çeliğinin kesme kalınlığı | ≤ 8mm |
| Maks. karbon çeliğinin kesme hızı | 0.8mm kalınlığında paslanmaz çelik, 12-14m / dak, 1.0 mm kalınlıklı paslanmaz çelik, 10-12 m / dak |
| Destek belgeleri | DXF vb. (Auto CAD yazılımını, CorelDraw yazılımını destekleyin) |
| Kullanılan toplam güç | ≤ 20KW |
| Güç kaynağı | 3 faz 4 tel AC 380V, 50Hz / 60Hz / 60A |
8. Kesme Parametreleri
| Kalınlık (mm) | Malzeme | Maksimum kesme hızı (m / dak) | Yardımcı gaz |
| 1 | MS | 8 | Oksijen |
| 2 | 4.5 | ||
| 3 | 3 | ||
| 4 | 2 | ||
| 5 | 1.5 | ||
| 6 | 0.8 | ||
| 1 | SS | 6 | Azot |
| 2 | 3 | ||
| 3 | 1.5 | ||
| 1 | Alüminyum alaşım | 3 | |
| 2 | 1.5 |
9. Teknik Parametreler
| model | FL-3015 |
| Lazer dalga boyu | 1070nm |
| Maksimum lazer gücü | 500W (CW) |
| Çalışma alanı | 3000mmX1500mm |
| X ekseni stroku | 3000m |
| Y ekseni stroku | 1500m |
| X, Y eksen konumlandırma doğruluğu | ± 0.05mm |
| X, Y, Z ekseni tekrar konumlandırma doğruluğu | ± 0.03 mm |
| X, Y tek eksenli azami çalışma dışı hız | 20 Dakika |
| X / Y ekseni maksimum etkileşim hızı | 40 dk |
| X / Y maksimum eksenel ivme | 1.0G |
| CNC sistemi | LAZER KESİMİ |
| Maksimum yükleme ağırlığı | 500KG |
| Faz | 3 |
| Anma gerilimi | 380V |
| Sıklık | 50Hz |
| Ana güç koruma seviyesi | IP54 |
| Tüm ağırlık | 2250KG |
10. Ekipman bileşenleri
| madde | isim | Şartname | Adet |
| 1 | FL-3015 | 3000mm * 1500mm | 1 set |
| 2 | Fiber Lazer | 500W | 1 |
| 3 | CNC sistemi | LAZER KESİMİ | 1 |
| 4 | Lazer kesme kafası | ABD lasermech | 1 |
| 5 | Su soğutucusu | 1 set |
11. Verilen teknik dokümanlar
| madde | Teknik belgeler | birim | miktar |
| 1 | Kullanım talimatları | Set | 1 |
| 2 | Talimatları kullanan yazılımlar | Set | 1 |
| 3 | Özel lazer kesim yazılımı | Set | 1 |
| 4 | Ürün sertifikası | Set | 1 |
| 5 | Makine paketleme listesi | Parça | 1 |
12. KURULUM VE KOMİSYON
SATICI personeli, makinenin kurulumunu ve devreye alınmasını denetleyecektir.
Hizmet şunları içermektedir:
1. Kalifiye teknisyen (ler) in temini.
2. Aşağıdakiler için müşteri personelinin denetimi:
a) Makinenin konumlandırılması
b) Servis giriş noktasından kabloların ve hortumların çalıştırılması
c) Makineye elektrik kablolarının ve gaz hortumlarının bağlanması
3. Müşterinin Sorumlulukları
a) Hava kompresörü (çoğunlukla pnömatik hareketlerde kullanılır)
b) Bir sıvı oksijen şişesi (tercihen bir sıvılaştırıcı ile birlikte)
c) Güç: 380V 50HZ 3 faz (30KW düzenleyici ile)
d) Gazı, Hava ve Elektrik kaynaklarını, belirtilen noktadaki makineye bağlamak için kullanılabilir.
e) Müşteri, Kurulum, ayarlama ve eğitim başlamadan önce alanın temiz olduğundan emin olmalıdır.
f) Makineyi boşaltmak için emek, yağmacı ve sigorta tedariki yapmak ve DADE tesisat müdürlüğünde tesisat işlerine yardımcı olmak
g) Montaj süresi boyunca mekanik tesisatçılar ve bir elektrik tesisatçıının temini.
h) Devreye alma testi, makine hizalaması ve eğitim için plaka ve sarf malzemelerinin temini.
i) Hava şartlarına dayanıklı yapı, makine elemanlara tabi olduğunda garanti geçersiz sayılacaktır
j) Uygun beton zemin
13. Eğitim
1. Devreye girme tamamlandığında, SATICI teknisyeni Eğitim başlatacaktır.
Eğitim, tatmin edici bir şekilde tamamlanmasını sağlamak için müşteri yeterli malzeme ve sarf malzemesi sağlayacaktır.
2. Eğitim şunları içermektedir:
a) Makineye genel bakış
b) Kontrol özellikleri ve çalışma
c) Makine bakım ve ayarlama
d) Kontrollü makine çalışması
Makine operatörünün eğitimi kurulumla eşzamanlıdır, bu nedenle personel mevcut olmalıdır
zamanlar.
